觸摸按鍵現在的應用已經非常普遍了，今天給兄弟們簡單介紹下電容觸摸的入門知識。
1 概述
電容式觸摸感應，是一種通過電容的變化來檢測手指接近或觸及觸摸表面的技術。通過電容式感應， 機械開關和旋鈕可替換為外觀雅致的按鈕、 滑條和滾輪,以解決：
1. 長時間使用后磨損和可靠性降低
2. 前面板與按鍵之間存在縫隙，容易被水分滲透，而引起不良
3. 需施加力度才能觸發
4. 前面板開孔會一定程度上增加成本
5. 按鍵形狀較為固定
電容觸摸技術支持按鍵，接近感應，滾輪，滑條，觸摸面板5種傳感器類型，支持多種覆蓋材料。具有功耗低，感應技術強大穩定，抗噪能力強，支持防水功能的特點。
2 基本原理
常見的電容觸摸傳感器如圖2-1所示，一般以PCB上的覆銅作為電極。結構上，頂層會覆蓋非導電性的防護層，如玻璃或塑料，利用膠水和PCB粘連。另外傳感器周?chē)鷷?huì)覆有網格地。
基于所檢測電容的類型，電容觸摸可分為自感型電容檢測（檢測單電極和地之間的電容值），互感型電容檢測（檢測雙電極之間的電容值）。
2.1 自感型電容檢測

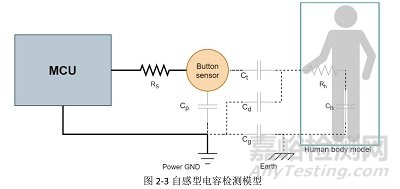

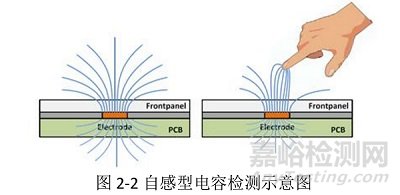

以最簡單的單按鍵為例，自感型電容的檢測示意圖如圖 2-2 所示，檢測模型如圖 2-3 所示。自感型電容利用覆銅形成的單電極（接收電極Rx），來檢測電極對地的電容變化。按鍵對地的初始電容為Cp，當人手觸摸時，會給整個環路引入 Ct，Ch 與 Cg，從而使按鍵的對地電容增大。
說明：實線表示實際走線，虛線表示非實際走線。灰色元器件表示等效電容或電阻。
Rh: 人體電阻。
Rs: 串聯電阻，推薦值為 470Ω。
Cp: 按鍵與所連導線的對電源地寄生電容。
Cg: 電源地與大地之間的電容。對于電池應用，大約為 1pF。對于接地應用為短路。
Ch: 人體與大地之間的串聯電容。
Ct: 電級與人指尖形成的電容，類似于平板電容器結構。
Cd: 人手與電源地形成的電容。

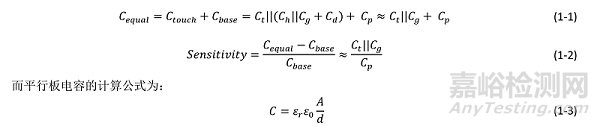

為便于分析，忽略 Rh，Rs 的影響。按鍵對地的等效電容如公式 1-1 所示。靈敏度可以表征為觸摸產生的電容變化與基礎電容之間的比，如公式 1-1 所示。其中由于 Ch 較于 Cg 和 Ct 較大，因此可忽略。在地平面較稀時，Cd較小，因此Cg+Cd可約等于Cg。
A: 手指與傳感器墊片覆蓋層的接觸面積。
d: 覆蓋層的厚度。
ε0: 空氣介電常數。
εr: 覆蓋層的介電常數。
由公式 1-2 和 1-3 可知，提高靈敏度的方法有：
1）減小蓋板的厚度，提高蓋板的εr從而提高Ct；
2）減小網格地的密度，或增加 PCB 的厚度，從而降低Cp；
3）由于Ct與Cg數量級相同，合理的將電源地與大地相連從而增加Cg；
4）合理的增大電極的面積，通過提高手指與傳感器墊片覆蓋層的接觸面積 A 來提高 Ct。
要注意，無法通過無限增大電極的方式來增加靈敏度。主要因?yàn)槠叫邪咫娙?Ct 的最大有效面積與手指觸摸面積相同，另外過大的電極面積無法增加觸摸信號強度，反而會增加Cp，導致靈敏度降低。
2.2 互感型電容檢測

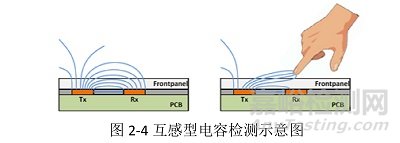

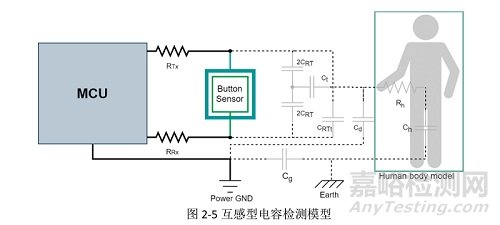

如圖 2-4 所示，互感型電容利用覆銅形成的雙電極（接收電極 Rx，發送電極 Tx）來檢測兩電極之間電容的變化?；ジ行碗娙輽z測的最大特點是可以忽略按鍵對電源地的寄生電容 Cp 的影響。以最簡單的單按鍵為例，互感型電容的檢測模型如圖 2-5 所示。當人手觸摸時，CRT 變成兩個 2CRT，同時引入 CRTt，Ct，Ch 與 Cg。最終使雙電極間的電容減小。
說明：實線表示實際走線，虛線表示非實際走線。灰色元器件表示等效電容或電阻。
CRTt: 手指觸摸引入的Rx和Tx電極之間的并聯電容。
CRT: Rx和Tx電極之間的電容，當人手觸摸時，等效分為兩個容值2CRT的電容。

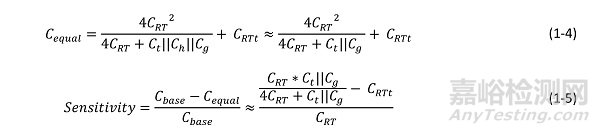

Tx 與 Rx 之間的等效電容如公式1-4所示。靈敏度可以表征為觸摸產生的電容變化與基礎電容之間的比，如公式 1-5 所示。
對于互感觸摸，提高靈敏度的主要方式為：
1）降低覆層的厚度；
2）增大 Tx 和 Rx 之間的間距。要注意雖然增大 Tx 和 Rx 之間的間距能夠減小CRT，提高檢測距離，變相地提高靈敏度，但如果手指無法同時覆蓋 Tx與 Rx，靈敏度反而會減小。
一般來說，對于自感與互感型電容檢測，手指觸摸產生的電容變化均在 1pF 左右。但自感的 base 電容（觸摸前的電容值）一般會高于互感的 base 電容。因此相對來說互感的靈敏度更高，但也更易受噪聲的影響。

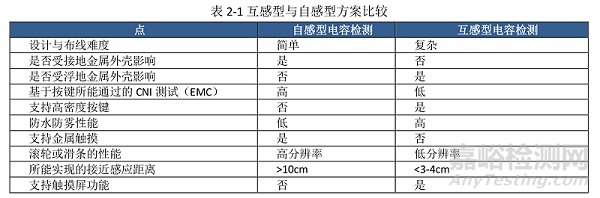

從應用的角度來看，自感型方案由于結構簡單使用的更廣，而互感型方案更多的用于矩陣按鍵，以使支持的按鍵數遠超過電容觸摸的 IO 口數（自感型按鍵數）。兩種方案之間的比較如表 2-1 所示。
