摘要

本文旨在通過一個完整的案例，詳細闡述加速退化試驗（Accelerated Degradation Testing, ADT）的理論、設計與數據分析全過程。我們以廣泛應用于光通信領域的半導體激光器（Laser Diode, LD）作為研究對象，以其關鍵性能參數——輸出光功率作為退化特征量。通過施加高工作電流作為加速應力，模擬其自然退化過程。案例將逐步展示試驗設計、模型建立、數據收集、參數估計以及最終在正常使用條件下的壽命外推，并對每一步的計算進行詳細的演示和解釋，以期為可靠性工程師提供一個清晰、可操作的ADT應用范本。



一、 引言與背景

1.1 產品與問題定義
半導體激光器（LD）是光纖通信、數據存儲、傳感等領域的核心元器件。其長期可靠性直接決定了整個系統的穩定性。LD的主要失效模式之一是“輸出光功率退化”，即隨著工作時間的增加，其輸出光功率會逐漸下降，當功率降至閾值（如初始值的80%）以下時，即判定為失效。

然而，在正常使用條件（如工作電流50mA，溫度25°C）下，LD的退化過程極其緩慢，壽命可達數萬甚至數十萬小時。進行傳統的壽命試驗（直到產品失效）來評估其可靠性，在時間和成本上都是不可行的。

1.2 解決方案：加速退化試驗（ADT）
加速退化試驗（ADT）通過施加高于正常水平的應力（如溫度、電壓、電流、濕度等），加速產品的內部物理化學反應，使其在較短時間內表現出明顯的性能退化。我們通過監測性能參數的退化軌跡，利用物理失效模型或統計模型，外推產品在正常應力水平下的壽命分布。

本案例將清晰地展示這一全過程。



二、 理論基礎與試驗設計

2.1 加速模型的選擇
對于半導體器件，溫度和工作電流是兩大主要加速應力。本例中，我們選擇工作電流作為加速應力，因其對LD的退化有顯著且物理機理明確的影響（電流密度增大導致非輻射復合增加、缺陷增殖加快）。

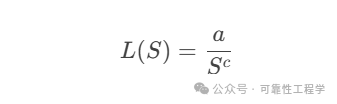

我們采用逆冪律模型（Inverse Power Law Model） 作為加速模型，描述應力（電流）與壽命之間的關系：

其中：



L(S)：在應力水平 S 下的特征壽命（例如中位壽命）。



S：施加的應力（本例中為工作電流 I）。



a, c：待估參數（c 是加速因子，是模型的關鍵）。



2.2 退化軌跡模型
LD的光功率退化通常呈現近似線性的趨勢。因此，我們選擇線性退化模型來擬合每個樣本在恒定應力下的退化軌跡：

其中：



P(t)：時間 t 時的輸出光功率（mW）。



P_0：初始光功率（mW）。



β：退化速率（mW/小時）。退化速率 β 是隨應力 S 變化的隨機變量。



t：工作時間（小時）。



2.3 失效定義
假設產品規格要求光功率下降不得超過初始值的20%。因此，失效閾值（Failure Threshold）為：

根據線性模型，到達失效的時間（偽壽命）為：

2.4 試驗設計



正常使用應力： S_0 = I_0 = 50 mA



加速應力水平：選擇3個較高的電流水平，以產生足夠的退化而又不引入新的失效機理。



S_1 = I_1 = 80 mA



S_2 = I_2 = 100 mA



S_3 = I_3 = 120 mA



樣本分配：每個應力水平下投入10個LD樣本進行試驗，總計30個樣本。



測量間隔：在試驗過程中，定期（例如每100小時）測量并記錄每個LD的輸出光功率 P(t)。



三、 數據模擬與收集

為了進行演示，我們根據以下假設模擬一組退化數據：



假設 β 服從對數正態分布，即 ln(β) 服從正態分布。



假設逆冪律模型成立，且 ln(β) 的均值 μ_lnβ 與 ln(S) 存在線性關系： μ_lnβ = ln(b) + c * ln(S) （由 β = b * S^c 兩邊取對數得來）。



假設 ln(β) 的標準差 σ_lnβ 是一個常數，與應力水平無關。



我們設定真實參數為：



b = 1.5e-6



c = 2.8



σ_lnβ = 0.3



P_0 = 10.0 mW (所有樣本)



模擬第3應力水平（S3=120mA）下某個樣本的數據：



為該樣本生成一個隨機的退化速率 β：



μ_lnβ_S3 = ln(1.5e-6) + 2.8 * ln(120) ≈ (-13.41) + (2.8 * 4.79) ≈ -13.41 + 13.41 = 0



因此 ln(β) ~ N(0, 0.3^2)。



從一個 N(0, 0.09) 的正態分布中隨機抽取一個值，例如 ln(β_i) = 0.05。



則 β_i = exp(0.05) ≈ 1.051 mW/1000h (為了顯示更明顯的退化，單位改用千小時)。



生成退化數據點（時間 t 以千小時為單位）：



同理，我們模擬出所有3個應力水平下共30個樣本的退化數據（為節省篇幅，此處僅展示處理后結果，原始數據表略）。



四、 數據處理與模型參數估計

這是ADT分析的核心環節，分為三步。

4.1 第一步：估計每個樣本的退化速率 β
對每個樣本的退化數據（時間 t vs. 光功率 P(t)）進行簡單線性回歸，擬合模型 P(t) = P_0 - β * t。

以S3水平下的一個樣本為例（數據如上表）：



自變量 X = t = [0, 1, 2, 3, 4, 5]



因變量 Y = P(t) = [10.0, 8.949, 7.898, 6.847, 5.796, 4.745]



線性回歸的目標是找到斜率 β 和截距 P_0，使得誤差平方和最小。



計算斜率 β (估算值記為 \hat{β})：

計算中間量：



n = 6 (數據點個數)



∑t_i = 0+1+2+3+4+5 = 15



∑P_i = 10.0+8.949+7.898+6.847+5.796+4.745 = 44.235



∑(t_i * P_i) = (0*10.0)+(1*8.949)+(2*7.898)+(3*6.847)+(4*5.796)+(5*4.745) =

0+8.949+15.796+20.541+23.184+23.725 = 92.195



∑(t_i^2) = 0+1+4+9+16+25 = 55



(∑t_i)^2 = 15^2 = 225



代入公式：

斜率為負，表示功率隨時間下降，其絕對值 1.051 mW/kh 即為該樣本的退化速率估計值 β_i。

對所有30個樣本重復此過程，得到30個 β_i 的估計值。

4.2 第二步：估計加速模型參數 c 和 b (及 σ_lnβ)
現在我們有了每個應力水平下的 β 的集合。根據模型，β 與應力 S 的關系為： β = b * S^c。

兩邊取自然對數，將其轉化為線性模型：

其中 ? ~ N(0, σ_lnβ^2)。這是一個簡單的線性回歸模型： Y = A + c * X + ?。



Y = ln(β)



X = ln(S)



A = ln(b)



參數 c 是斜率



我們有三組數據（三個應力水平），每組有10個 Y_i = ln(β_i) 的觀測值。

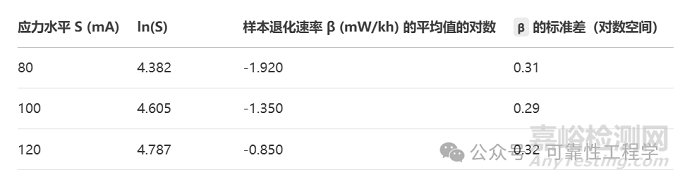

假設通過第一步計算，我們得到了以下匯總數據：

注：上表中的 ln(β) 均值是假設根據模擬數據計算出的。

現在使用所有30個數據點（X_j = ln(S_j), Y_ij = ln(β_ij)）來進行線性回歸。

計算回歸參數：

設總數據點數為 N=30。
我們需要計算：



X 的總均值 \bar{X} = (∑∑ X_j) / N。因?yàn)槊總€(gè)應力水平 X_j 是固定的，且有10個重復。
\bar{X} = (10*4.382 + 10*4.605 + 10*4.787) / 30 = (43.82+46.05+47.87)/30 = 137.74/30 ≈ 4.591



Y 的總均值 \bar{Y} = (∑∑ Y_ij) / N。
\bar{Y} = (10*(-1.920) + 10*(-1.350) + 10*(-0.850)) / 30 = (-19.2 -13.5 -8.5)/30 = -41.2/30 ≈ -1.373



SXX = ∑∑ (X_j - \bar{X})^2 （X 的離差平方和）
SXX = 10*(4.382-4.591)^2 + 10*(4.605-4.591)^2 + 10*(4.787-4.591)^2
= 10*(-0.209)^2 + 10*(0.014)^2 + 10*(0.196)^2
= 10*0.0437 + 10*0.000196 + 10*0.0384
= 0.437 + 0.00196 + 0.384 ≈ 0.823



SXY = ∑∑ (X_j - \bar{X})(Y_ij - \bar{Y}) （X與Y的離差積和）
這是一個關鍵計算。對于每個應力水平下的10個點，(X_j - \bar{X})是常數。
SXY = ∑ [ (X_j - \bar{X}) * ∑ (Y_ij - \bar{Y}) ]（先對組內求和，再對組間求和）
= (4.382-4.591)*[∑(Y_i1 - (-1.373))] + ...
一個更簡單的等價公式是：
SXY = ∑∑ (X_j Y_ij) - N \bar{X} \bar{Y}
假設我們計算出∑∑ (X_j Y_ij) = (4.382*∑Y_i1) + (4.605*∑Y_i2) + (4.787*∑Y_i3)
= 4.382*(-19.2) + 4.605*(-13.5) + 4.787*(-8.5)
= -84.1344 -62.1675 -40.6895 = -186.9914
則SXY = -186.9914 - (30 * 4.591 * -1.373)
= -186.9914 - (30 * -6.303)
= -186.9914 + 189.09 ≈ 2.099



現在可以計算回歸系數：

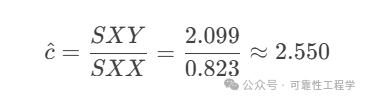

斜率 c 的估計值：



截距 A = ln(b) 的估計值：

因此，

估計共同的對數標準差 σ_lnβ：
σ_lnβ 由回歸的殘差估計。



殘差平方和 SSE = ∑∑ (Y_ij - \hat{Y}_ij)^2 = ∑∑ [Y_ij - (\hat{A} + \hat{c} X_j)]^2



自由度 df = N - 2 = 30 - 2 = 28



σ_lnβ 的估計值 s：

假設計算得 SSE = 2.52，則：



這與我們模擬時設定的 σ_lnβ=0.3 一致。



至此，我們得到了完整的加速退化模型：

且 ln(β) 的標準差為 0.3。



五、 壽命預測與外推

現在，我們將使用上述模型來預測LD在正常使用電流 I_0 = 50 mA 下的壽命分布。

5.1 外推正常使用條件下的退化速率

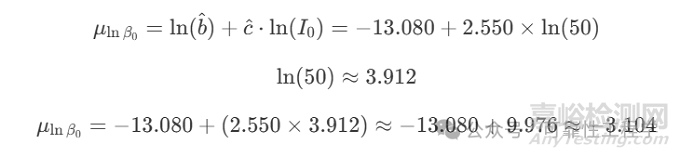

將 I_0 = 50 代入模型，首先計算 ln(β) 的均值 μ_lnβ_0：

因此，在正常條件下，ln(β) ~ N(-3.104, 0.3^2)。
β 的均值（在對數正態分布中）為：

5.2 計算壽命分布
根據線性退化模型，偽壽命 T 為：

由于 β 服從對數正態分布，T 也服從對數正態分布。



ln(T) = ln(2) - ln(β)

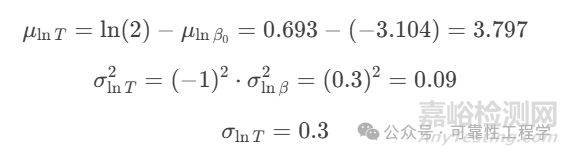

因此，ln(T) 的均值 μ_lnT 和方差 σ_lnT^2 為：

所以，正常使用條件下的壽命 T 服從對數正態分布： ln(T) ~ N(3.797, 0.09)。

5.3 計算關鍵可靠性指標
現在我們可以計算任何我們關心的可靠性指標。

中位壽命 t_{50}（可靠度為50%的時間）：

B10壽命（可靠度為90%的時間，即10%產品失效的時間）：



標準正態分布的第10百分位點 z_{0.1} ≈ -1.282



ln(t_{0.1}) = μ_lnT + z_{0.1} * σ_lnT = 3.797 + (-1.282)*0.3 = 3.797 - 0.385 = 3.412



t_{0.1} = B10壽命 = exp(3.412) ≈ 30.3 \text{（千小時）} = 30,300 \text{ 小時}



在指定時間（如50,000小時）的可靠度：



t = 50 （千小時）



ln(t) = ln(50) ≈ 3.912



Z = (ln(t) - μ_lnT) / σ_lnT = (3.912 - 3.797) / 0.3 = 0.115 / 0.3 ≈ 0.383



查標準正態分布表，P(Z < 0.383) ≈ 0.649



因此，失效概率 F(50,000) ≈ 0.649，可靠度 R(50,000) = 1 - 0.649 = 0.351，即約有35.1%的產品在50,000小時后仍能正常工作。



六、 結論與討論

本案例詳細演示了加速退化試驗（ADT）從設計到分析的全過程：



試驗設計：選擇了合適的產品、性能參數、加速應力和應力水平。



模型建立：結合物理背景選擇了逆冪律加速模型和線性退化軌跡模型。



數據模擬：基于設定的“真實”參數生成了易于理解的模擬數據。



參數估計：



第一步：對每個樣本的時序數據進行線性回歸，估計出其個體退化速率 β_i。



第二步：對所有 β_i 和應力水平進行對數線性回歸，估計出加速模型參數 c=2.55, b=2.11e-6 和共同的標準差 σ_lnβ=0.3。每一步的計算公式和數值代入都得到了清晰展示。



壽命外推：利用估計出的模型，外推到正常使用條件，得到了壽命 T 的分布（對數正態分布，μ_lnT=3.797, σ_lnT=0.3），并據此計算了中位壽命（44,600小時）、B10壽命（30,300小時） 和50,000小時下的可靠度（35.1%） 等關鍵指標。
