01板級失效分析的目的和作用

失效分析是板級可靠性工作中的一項重要內容，開展失效分析工作需要具備一定的測試與分析設備。各類分析設備都有其性能特點、應用范圍和靈敏度。根據失效分析的需求和要求，需要綜合采用各種分析技術和分析手段，以確定失效的位置、失效的程度、失效產生的原因和機理等。

板級失效分析關系到很多專業知識的分析理論，也需要用到到各種各樣的分析裝置，分析經驗在失效分析中也起著很重要的作用。

板級失效分析包括對元器件、PCB、焊點的失效情況進行調查分析、失效模式的鑒別、失效特征的描述、假設和確定失效模式，提出糾正措施和預防新失效的發生等。

板級失效分析是對根據性能失效判據判定為失效的元器件、焊點、過孔、走線等板級對象有關的失效現象進行事后檢查與分析的工作。板級失效分析的目的是發現并確定板級失效的失效原因、機理，以反饋給設計、制造、使用方，防止失效的再次發生，達到最終提高電子產品板級可靠性的目的。

板級失效分析的作用包括如下內容：

（1）通過失效分析得到改進硬件設計、工藝設計、可靠應用的理論與方法。

（2）通過失效分析找到引起失效的物理現象，得到可靠性預測的模型。

（3）為可靠性試驗（加速壽命試驗、篩選試驗）條件提供理論依據和實際分析手段。

（4）在處理過程中遇到工藝問題時，確定是否是批量性問題，為是否需要批次性召回和報廢提供依據。

（5）通過失效分析得出的糾正措施可以提高電子產品的成品率和可靠性，減少電子產品運行時的故障，獲得經濟效益。

板級失效分析的技術方法與手段主要有：外觀檢查、金相切片分析、光學顯微鏡分析技術、紅外顯微鏡分析技術、聲學顯微鏡分析技術、掃描電子顯微鏡技術、電子束測試技術、X射線分析技術、染色與滲透試驗技術等。

在板級失效分析應用中，需要根據失效問題的對象、類型、現象和機理來綜合使用這些技術方法中的一種或多種，完成失效分析工作。

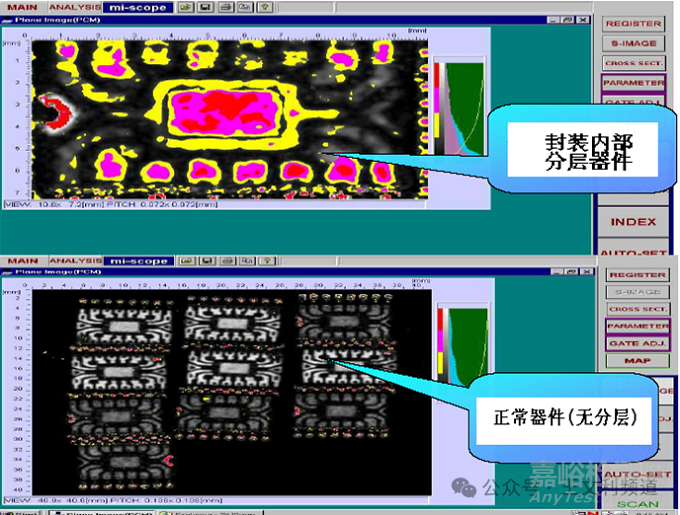

圖1  封裝內部分層的C-SAM掃描分析結果

02板級失效分析的原則和流程

一般情況下失效樣品數量極少，都是經過長期試驗或一定時間使用后獲得的，由于失效樣品中包含造成失效的重要信息，失效分析過程的很多方法和手段具有破壞性和不可恢復性，所以，為了防止在失效分析過程中丟失證據或引入新的失效機理，失效分析應當按一定的原則和流程進行。

板級失效分析的基本原則：

（1）先進行外部分析，后進行內部分析；

（2）先進行無損性分析，后進行破壞性分析；

 (3)先收集、分析失效發生的背景及相關信息，后分析失效部位，以避免丟失與失效相關的痕跡，或者引入新的損傷而使得失效機理的判斷不準確。在失效分析時進行的大多數的測試分析都是一次性的，很難重復再現，所以在每步的操作時候應該加倍小心，認真觀察。

 (4)失效分析的復現和閉環原則。 當要得出針對某一個失效現象的失效結論時，要能夠通過實驗和測試等手段復現該失效的發生，才算失效分析嚴格完成閉環，這樣的結論才是嚴謹可信的。

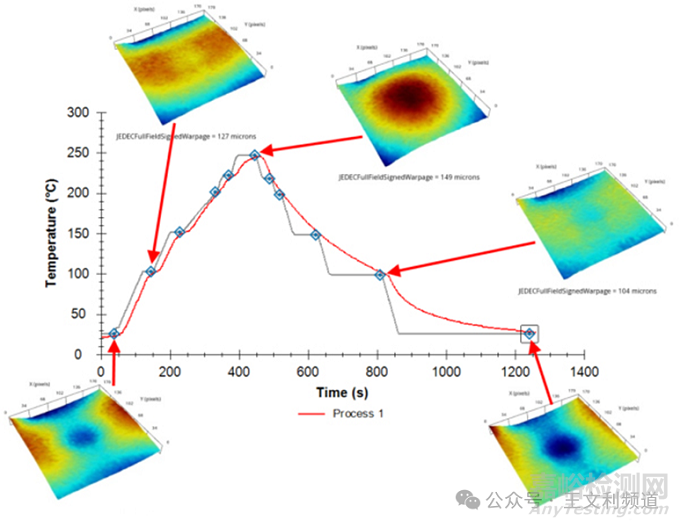

圖2  模擬SMT焊接過程PCB動態曲翹測量

但在板級失效分析的過程中確實存在某些失效無法復現的現象，通過設計改進、工藝改良或設備更換，失效消失了，但是無法復現最初的失效現象。這主要是因?yàn)殡娮赢a(chǎn)品的板級失效往往是多因素綜合作用的結果造成的，一果多因、一因多果是普遍的現象，所以板級失效的分析是難度很高的綜合性工作。
