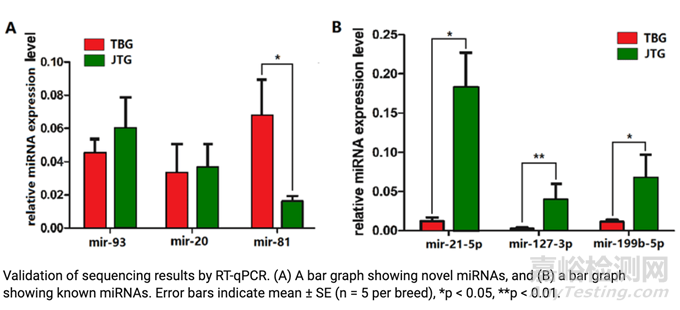

qPCR實驗結果的呈現通常采用柱狀圖的形式，一張典型的qPCR實驗柱狀圖通常包括5個元素：X軸、Y軸、柱子、誤差線、顯著性標記。
如何閱讀，有什么注意事項，今天的文章簡要講講。
1 如何閱讀

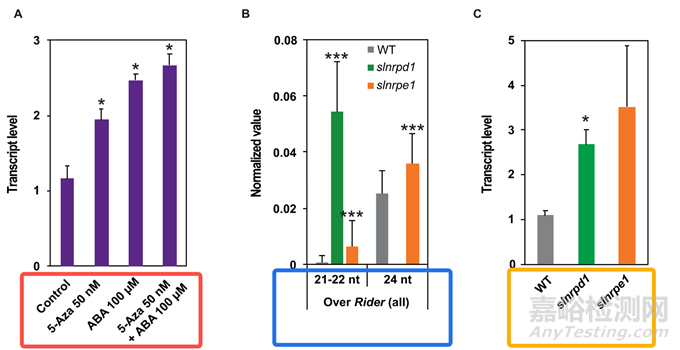

先看X軸信息，這里的分組代表了不同的實驗組別，常見的分組有：對照組vs實驗組，或者不同基因、不同時間、不同樣本來源的分組。
圖：PLOS

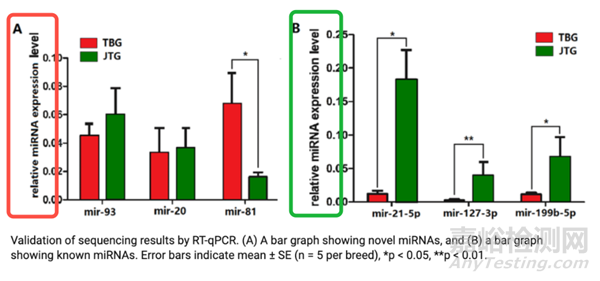

再看Y軸，Y軸代表基因的表達量。
如果X軸有對照組，那Y軸就代表該基因的相對表達量。對照組的存在，說明這個qPCR實驗采用了相對定量的分析方法，所以他的數據是歸一化后的比值。

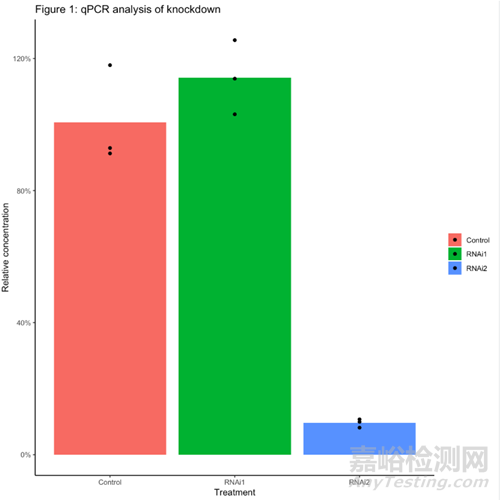

對照組所對應的Y軸數值通常為1或者100%（下圖），因?yàn)樗潜蛔鳛閰⒄瘴锏模瑢?shí)驗組>1，代表實驗組的基因表達提高了，反之亦然。
圖：GitHub
看完X和Y軸，就可以看柱子了。每個實驗組對應一個柱子，柱子的高度就是基因的相對表達量。這個柱子的高度來自該實驗組的多次實驗的平均值。
每次實驗得到的數字幾乎不可能都一樣，所以我們需要知道操作者每次實驗的結果偏差有多大。偏差越大，代表這個實驗每一次的結果越不穩定，它所得出的結論也越可疑。

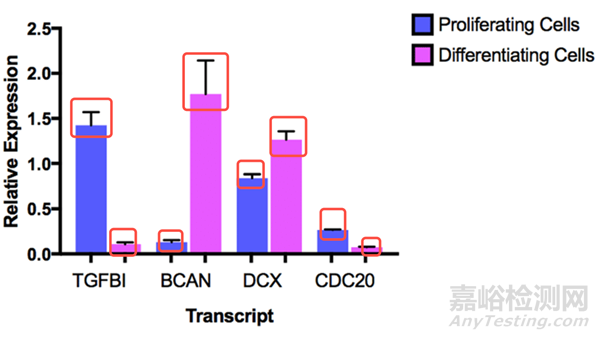

如何用直觀的符號表示這種批次的差異？用誤差線，見下圖紅色框所示。
圖：researchgate
每一根柱子上方延伸的豎線，代表該組數據的離散程度。誤差線長度越長，說明該組數據內的數值大小的波動范圍越大。
最后就是看顯著性標記。它通常出現在兩個柱子之間，用一條橫線+星號（*）表示。它代表的是統計學上的差異，有4種統計學差異：*、**、***和ns。分別代表：
前3個都代表兩組數據之間有顯著差異，這種差異不是由偶然因素造成的，具有統計學意義。ns則說明盡管兩組數據有差異，但差異不明顯，兩者間的差異可能是由于誤差、樣本本身的特異性造成的。
2 注意事項
讀柱狀圖時，除了上述5個基本上要素以外，還需要注意幾個細節。以下我們講講注意事項。
a 圖表的說明文字（柱狀圖下方），會標注誤差線所代表的含義以及實驗重復次數。
如果誤差線所代表的是SEM，說明這個柱子的誤差線大小代表的是標準誤差，如果是SD，則代表是標準差，它們之間的關系見下圖公式。
兩者的關系解釋起來會比較抽象，大家在這里可以簡單的去認為：當實驗樣本越多，SEM越能反映數據的真實離散程度，但相應的，實驗成本也會越高。大多數實驗論文會取一個平衡——也就是“經費在燃燒，差不多得了”。
上圖，提示它的實驗重復了5次，這5次是生物學重復，而非實驗技術重復。這一點很重要，如果你只是拿了同樣的一份樣本，重復測了5次，那這組數據不能反映出個體差異，不能用于計算差異性。

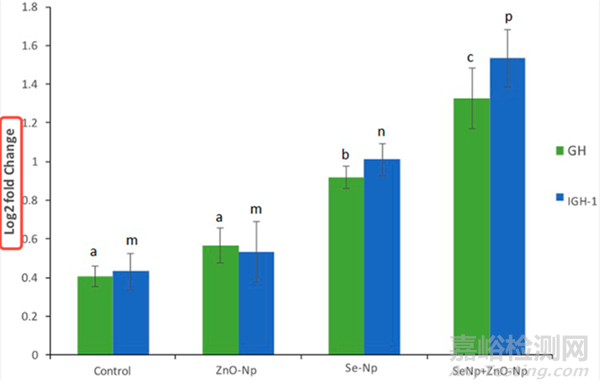

b 注意Y軸的單位，看清楚它是線性尺度和還是對數尺度，后者會壓縮柱子間的高低差異。
如果實驗結果里有個別的柱子的數據差異特別大，作者就可能會采用對數尺度來顯示Y軸數據，這樣讓整個圖的每個柱子的高度看起來不會那么差異巨大——顯得比較美觀。
像上圖采用Log2的數值尺度，Y軸的3就相當于8倍的差異了。
最后，總結一下今天的內容：看柱狀圖，先看X軸和Y軸，了解清楚實驗分組和數據所代表的含義，然后看誤差線，判斷數據可靠性如何，最后看星號，分析實驗結果所代表的含義。
