加強洛氏硬度測試的計量基礎需要多方面的方法。作為論文的一部分，PTB在三個關鍵領域進行了改進。第一個解決了需要一種標準化的自動化方法來校準洛氏硬度參考?jí)K，而無需耗時的預測量。在所提出的方法中，通過實驗室間比較來識別、確定和驗證通用應用所需的關鍵參數。該方法的應用確保了符合ISO 6508標準，并降低了硬度參考?jí)K校準的總體成本[1]。
這項工作的第二個重點是解決壓頭設計中允許的幾何公差導致的洛氏硬度測量值的偏差。洛氏壓頭為球錐金剛石尖端，開口角為120°，尖端半徑為200?µm.球形截面與錐形部分融合的點稱為過渡點。提出了一種基于壓頭測量幾何特性的經驗校正方法，并與常用的組標準校正方法[2]進行了基準比對。所提出的方法有效地糾正了軟硬材料的硬度偏差，盡管其性能僅限于中等硬度范圍。
最后，第三個進步在于使用共聚焦激光掃描顯微鏡（CLSM）改進金剛石洛氏壓頭尖端半徑的校準（見圖1）[3]。CLSM是一種非接觸式儀器，可以有效地提供完整的3D地形數據。然而，與參考觸覺方法相比，初步結果顯示不一致。這種差異可以追溯到測量對象的形狀。由于沿壓頭尖端表面的斜率不斷變化，從CLSM獲取的點云數據隨著距圖像中心距離的增加而沿高度軸失真。為了解決這個問題，引入了一種使用200µm高級紅寶石球體作為傳輸標準的校準策略。這導致尖端半徑的校準不確定性從超過3?µm至1以下?µm.
理想洛氏金剛石壓頭幾何形狀的正視圖

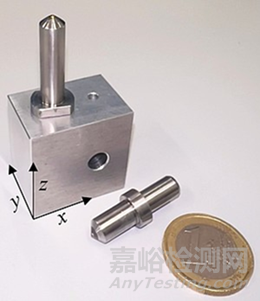

壓頭躺下和壓頭在支架中的圖像
此外，開發了一種新的評估技術，用于根據CLSM數據計算壓頭尖端的三維半徑。這使得能夠生成半徑與高度（R-h）曲線，從而全面描述壓頭的球形區域（見圖2）。R-h曲線提供了對尖端幾何形狀的清晰視覺評估，而不是像通常情況那樣依賴于單個校準半徑值而不指定評估高度。將這種方法應用于不同的壓頭，發現盡管標稱半徑相同，但由于尖端尖端變平或變尖，形狀變化顯著。這突顯了需要更嚴格的質量控制和更明確的半徑評估標準。
總的來說，這項工作中實現的改進提高了洛氏硬度測試的可追溯性、準確性和可比性，為改進工業實踐和硬度計量界的國際協調鋪平了道路。

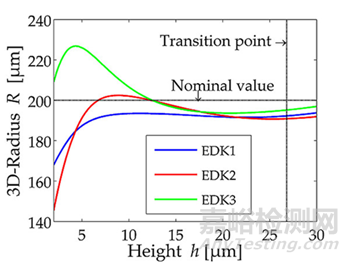

壓頭EDK1、EDK2和EDK3的3D半徑與高度（R-h曲線）
References
[1] M. Zackaria, F. Menelao, D. Nimptsch, T. Stegmaier, P. Beisel, R. Reinstaedt, U. Brand and R. Tutsch
Universal automation approach for efficient calibration of Rockwell hardness reference blocks
IMEKO 24thTC3, 14th TC5, 6th TC16 and 5th TC22 International Conference (Cavtat-Dubrovnik, Croatia) (2022)
[2] M. Zackaria, F. Menelao, A. Felgner, U. Brand and R. Tutsch
Correcting Rockwell hardness values based on improved measurements of diamond indenters using confocal laser scanning microscope
Measurement: Sensors 2025, 38, 101446, doi:10.1016/j.measen.2024.101446 (2024)
[3] M. Zackaria, A. Felgner, F. Menelao, T. Ahbe, U. Brand and R. Tutsch
Calibration of the spherical tip radius of Rockwell hardness diamond indenters using a confocal laser scanning microscope
Measurement Science and Technology 35 125017 (2024)
