01、什么是EMC？
IEC等官方定義，EMC描述為：設備或系統在其電磁環境中符合要求運行，同時并不對其環境中的任何設備產生無法忍受的電磁騷擾的能力。
簡言之，EMC就是電磁和諧：其他設備對我的干擾我能扛得住(EMS)，同時我工作時產生的干擾也不足以影響其他設備(EMI)，咱們和諧共存。
通過上述描述，可以看出EMC (ElectroMagnetic Compatibility)，包括電磁抗擾EMS (ElectroMagnetic Susceptibility)和電磁發射EMI (ElectroMagnetic Interference)：
▲EMS：外部干擾電平疊加在電路的正常工作電平上（引起設備正常工作狀態的改變）
▲ EMI：產品正常工作時，無意中對外泄露的干擾信號圖1 電磁兼容卡通示意圖
02、EMC重不重要？
通常，普通的電子產品的工作電壓，如USB工作電壓通常是5V、芯片的VCC一般是3.3V，屬于V級；
但抗擾類測試，如ESD的常用測試等級為6kV/8kV或者8kV/15kV、浪涌測試通常是1kV/2kV或者2kV/4kV，屬于kV級；
而輻射類測試，如常用消費電子產品Class B的限值為40~47dBuV/m (3m)，屬于mV級（關于dB的運算可參考下一節）。
也就是說，對產品的EMC設計，既要保證機器能扛住比其自身工作電壓高3個數量級的外部干擾，又要保證自身工作時的對外的無意發射要比自身工作電壓低3個數量級！所以為了保證產品合格上市，EMC設計是研發設計過程中必須要考慮的及其重要的環節，夸張點說其難度是要縱向跨越6個數量級的。

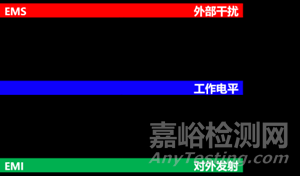

圖2 電磁兼容的“能級”
03、EMC難不難做？
上一節也說到了EMC要解決的抗擾問題基本都是kV級，而發射問題都是mV級，對于V級工作電壓來說，難度都是數量級級別的。
從另一個角度來說，對于EMI中常見的輻射發射RE（Radiated Emission），通常在測試整改中經常聽到某某產品RE超標幾個dB，需要加措施降幾個dB，那么這降幾個dB為什么有時那么難整呢？當然，這個一方面是因為未找到問題根因、所加措施不合理，另一方面也是因為：降X dB有時也是數量級級別的
dB表示2個相同單位物理量的相對關系，最初是針對功率（聲音強弱）進行對比，如下式：
其中，Px表示待比較目標功率，Pref為參考量。例如，一般WiFi的最大發射功率為20dBm，就是指發射功率值與單位功率值1mW（0dBm)進行比較，即最大功率是100mW。再比如，若P2=2P1，那么就可以說P2比P1高3dB（這也是常見的“-3dB是一半”說法的來源，實際指的是功率值降一半）；相應的，若是高6dB就意味著P2=4P1。
因為功率與電壓及電流的關系為：
所以針對電壓/電平、電流、場強這類物理量，其dB公式要稍作修改，以RE測試中的場強為例：
其中，Ex表示待擬合場強值，Eref為參考場強（1uV/m，即0dBuV/m），如1V/m，即為106uV/m，擬合成dB顯示就是120dBuV/m；
我們通常的RE測試的頻譜圖里的6dB限值線意味著此處的場強值是限值的二分之一！而一般情況下要保證3dB余量，意味著我們要保證機器在整個頻段內的輻射強度要小于限值的0.7倍（√2/2）；假設若某點的實際測試場強值為60dBuV/m，要把它降下來并保證有6dB的余量（假設限值為40dBuV/m），就意味著要降低26dB，就是說要將相應頻點的場強降低20倍！
·另外需注意，兩個dB值之間只應存在加減運算，而乘除運算無意義；而兩個相同單位的dB值之間計算，得出的結果必須是dB，而不是dBm、dBuV/m（例如60dBuV/m-40dBuV/m=20dB≠20dBuV/m，讀者可思考下其中的原因）
04、怎么做？
難做并不意味著沒法做，找對了根因和方向，一個措施、幾個器件就能降低十幾個dB。如圖3是某燈具產品在比創達實驗室的測試數據：

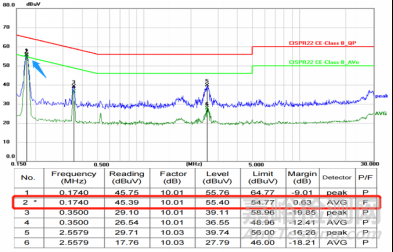

圖3 某燈具產品整改前CE測試數據
初始的CE測試結果顯示：在174kHz頻點超標0.6dB，按照第三節的dB理論，差不多就要將這個頻點的輻射強度降低一倍左右，聽起來很有挑戰性，但通過現場分析定位，這個頻點超標的原因是設備輸入端口處無任何EMC防護濾波措施；因此在輸入端口處加上π型濾波（如圖4，其中共模電感為比創達公司器件BWMF15132P701P10A)
圖4 電源輸入端口所加濾波措施
加上濾波措施后效果立竿見影，174kHz頻點的發射直接被去除（如圖5），相當于此整改手段達到了降低36dB左右（從56dBuV降至底噪20dBuV左右），即將輻射強度減弱60倍以上！

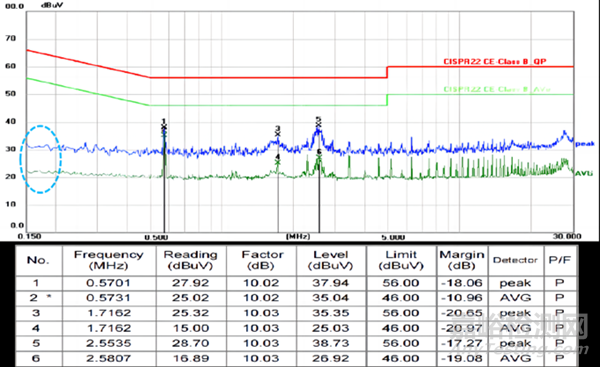

圖5 整改后CE測試數據
05、小結
1、EMC包含2方面工作：”我不影響你（EMI），我也不受你影響（EMS）”。
2、 EMC要解決的是基于V級工作電平，上可扛kV級干擾、下可控制無意發射強度至mV級。
3、 通常所說的降低多少dB時實際的干擾信號的強度已經數倍、數十倍百倍地被抑制，著實不易。
4、天下事為之則難者亦易也，針對頭疼的EMC問題，重點是要找到根因：對發射類問題要找到發射源和發射路徑、抗擾類問題要找到干擾源、干擾路徑及被干擾的敏感負載，然后再有針對性地設計防護、濾波及屏蔽等措施。
