傳統的化石燃料不僅儲量有限，而且燃燒產生的廢氣會嚴重污染環境及引發溫室效應，因此，開發新型能源以及能源儲存技術已逐漸成為人類社會可持續發展的重要策略。超級電容器（supercapacitor, SC）是介于傳統電容器和電池之間的新型能量存儲設備，具有充電耗時短、穩定運行溫度寬、能量轉換率高、循環穩定性好和綠色環保等優點。但是在實際應用中，其低能量密度限制了應用領域。電極材料是決定超級電容器性能的主要因素之一，開發高性能電極材料已成為超級電容器領域重要的研究方向。



傳統的超級電容器電極材料主要包括碳材料、過渡金屬氧化物/氫氧化物和導電聚合物。在各種金屬氧化物中，二元金屬氧化物鈷酸鎳（NiCo2O4）不僅具有優異的理論容量和低成本等優點，且與一元氧化物（NiO或Co3O4）相比電導率高出兩個數量級，所以是非常有前景的贗電容電極材料。常用的NiCo2O4制備方法有溶膠凝膠法、電沉積法及水熱法。然而，上述方法制備的氧化物電極往往性能不佳，因此迫切需要發展新的多孔氧化物納米結構的合成方法。近年來，金屬有機骨架（Metal-Organic Frameworks, MOFs）材料因具有高比表面積、高孔隙率和可調孔徑等優點，被認為是潛在的電極材料。但是一般而言，MOF材料過低的導電性限制了其在電極材料中的直接應用，因此大多數MOF通常用作犧牲模板以制備多孔碳、金屬氧化物和金屬氧化物/碳復合材料。而金屬氧化物較低的本征電導率往往成為制約電極材料倍率性能和循環穩定性的重要因素。將具有大比表面積和優異導電性的石墨烯與金屬氧化物復合，不僅可以抑制氧化物的團聚從而暴露更多的氧化還原活性位點，并且可有效改善其導電性，因此成為該領域的研究熱點。



Cao等采用水熱回流方法將氧化石墨烯（GO）包覆在Mo-MOF表面，并進而通過退火制備出還原氧化物石墨烯（rGO）/MoO3復合材料，獲得了較高的比電容（在1A·g-1時為617F·g-1）與良好的循環穩定性。然而，該方法所制備的復合材料為粉體，在進行電極制備時需要添加黏結劑和導電劑。但是，由黏結劑和導電劑形成的“非反應區”可能會阻塞活性位點，也會降低與電解液的接觸面積，從而影響電化學性能。LUO等通過電噴霧和熱處理工藝直接在泡沫鎳基底上制備了無黏結劑的多孔NiCo2O4-rGO復合電極材料，該材料在5A·g-1電流密度下的比電容為777.1Fg-1，且經3000次充放電循環后仍保留約99.3％的初始比電容。然而，上述電噴霧方法制備電極材料的效率很低，并且往往需要退火等后續處理，不利于電極材料的大規模制備。



為了克服上述不足，作者采用超聲噴涂方法，首先將溶劑熱制備的Ni-Co-MOF/GO前驅體分散在水溶液中，經霧化后、噴涂在加熱的泡沫鎳（NF）集流體上。在此過程中，分散在霧化液滴中的GO納米片發生熱還原并沉積在預熱的NF表面，而生長于GO表面的Ni-Co-MOF顆粒受熱分解轉變?yōu)镹iCo2O4，從而獲得了NiCo2O4/rGO納米復合材料。超聲噴涂技術應用于超級電容器的復合電極材料制備，一方面無需添加黏結劑，可簡化電極制備過程，另一方面也有利于提高電極的倍率性能和循環穩定性。



1  試樣制備與試驗方法

1.1  試樣制備



試驗原料中六水合硝酸鈷（Co(NO3)2·6H2O）、六水合硝酸鎳（Ni(NO3)2·6H2O）、二甲基咪唑、無水乙醇，均為分析純，由上海泰坦科技有限公司提供；氧化石墨烯（GO），由上海利物盛納米科技有限公司提供；去離子水，采用Millipore公司的超純水設備在實驗室制備；基底材料為泡沫鎳（NF），將其裁成表面尺寸為1cm×2cm的長方形，并分別在去離子水和乙醇中超聲清洗3次，烘干待用。



采用溶劑熱方法制備N(xiāo)i-Co-MOF/GO粉末。稱取一定量Co(NO3)2·6H2O和Ni(NO3)2·6H2O，超聲分散于去離子水中得到濃度為0.3mol·L-1的金屬鹽溶液（Co和Ni的摩爾比例為1:1）。按照金屬鹽（全部Ni與Co金屬鹽）與GO的質量比分別為1：0.05，1：0.07，1：0.091取金屬鹽溶液和質量濃度為0.7mg·mL-1的GO懸浮液，超聲混合均勻后，滴加二甲基咪唑有機配體，在室溫?cái)嚢?h得到沉淀，經去離子水洗滌、干燥即得到Ni-Co-MOF/GO粉末。



將Ni-Co-MOF/GO前驅體粉末均勻分散在去離子水中得到懸浮溶液，采用UC320型號超聲噴涂設備將上述溶液霧化并噴涂到固定在加熱臺表面的NF上，加熱臺溫度為300℃，載氣壓力為0.16MPa，進液流量為0.6mL ·min-1，噴霧行距為3mm，噴霧頭的移動速度為2mms-1，超聲霧化噴頭的功率為1.5W。霧化液滴一旦觸及高溫NF，溶劑會快速揮發，GO納米片上的鎳和鈷陽離子在空氣中被氧化為鎳-鈷氧化物，同時GO發生熱還原獲得rGO，從而形成具有層狀、多孔結構的NiCo2O4/rGO材料。將噴涂時間控制在15分鐘，NiCo2O4/rGO復合材料在NF上的負載量為0.5~1mg cm-2。制備完成后的電極無需后續處理，可直接進行電化學測試。



1.2  試驗方法



通過Bruker D8-Advance型X射線衍射儀（XRD）分析復合電極材料的晶體結構，采用銅靶，Kα射線，掃描速率為3（°）?min-1。采用Labram HR800 EVo型拉曼光譜儀分析復合材料的結構。采用ESCALAB250Xi型X射線光電子能譜（XPS）分析化學成分并確定元素的化合價態。采用Quanta FEG450型場發射掃描電子顯微鏡（FE-SEM）和TECNAI F30型透射電子顯微鏡觀察復合材料的微觀形貌。



使用CHI760D電化學工作站在標準三電極系統中進行電化學試驗，NiCo2O4/rGO復合材料、鉑片和Hg/HgO分別用作工作電極、對電極和參比電極，工作電極的工作面積為1cm×1cm，電解質溶液為1mol·L-1KOH水溶液。在0~0.5V電勢窗口中，以不同掃描速率（5~100mVs-1）進行循環伏安（CV）測試；在0~0.5V電勢窗口中，在不同電流（2~20A·g-1）下進行恒電流充放電（GCD）測試；電化學阻抗譜（EIS）測試的頻率范圍為0.1 Hz～100KHz。



通過GCD測試得到的放電時間，計算得到比電容，相關計算公式如下：

式中：C為電極的比電容，F(xiàn)·g-1；I為放電電流，A；ΔU為電勢窗口寬度，V；m為活性物質的負載量，g；Δt為放電時間，S。



以1mol·L-1KOH為電解液，活性炭（AC）為負極材料，組裝非對稱超級電容器。為了實現正負極電荷匹配，組裝器件時正負極的質量比由如下公式計算得到。

式中：上標+，-分別代表正負極；V為電勢窗口。



對活性炭進行CV測試以確定工作電壓。非對稱超級電容器的能量密度和功率密度計算公式如下:

式中：CCAS為不對稱超級電容器的比電容，F(xiàn)·g-1；E為能量密度，W·h· kg-1；P為功率密度，kW·kg-1。



2  試驗結果與討論



2.1  晶體結構和微觀形貌

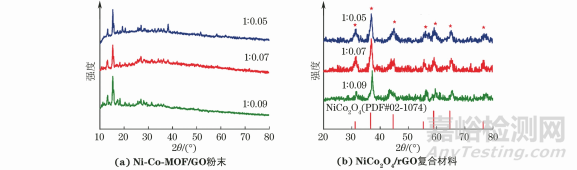

由圖1（a）可以看出，不同鹽與GO質量比下所得Ni-Co-MOF/GO復合粉體材料均在10.7°，11.2°，12.9°，13.9°，15.2°，17.4°，18.3°，21.9°，23.4°，26.9°，28.2°，36.5°處觀察到了明顯的衍射峰，與文獻的觀察結果一致，對應于鎳鈷金屬有機骨架，表明采用試驗所用原料配比均成功生長出由兩種中心金屬與二甲基咪唑配位的Ni-Co-MOF。



由圖1（b）可知，不同鹽與GO質量比下制備得到的NiCo2O4/rGO均在31.1°，36.7°，44.6°，55.3°，59.0°，64.7°，66.6°，分別對應于NiCo2O4晶相（PDF＃02-1074）的（220），（311），（400），（422），（511），（440），（533）晶面，表明經過超聲噴涂后Ni-Co-MOF/GO前驅體已成功轉變?yōu)镹iCo2O4/rGO復合材料。XRD譜中沒有出現明顯的rGO峰，這應是由于rGO含量太少。





圖1 不同鹽與GO質量比下所得Ni-Co-MOF/GO粉末和NiCo2O4/rGO復合材料的XRD譜



由圖2可以看出：不同鹽與GO質量比下所得Ni-Co-MOF/GO粉末均呈現出Ni-Co-MOF球形 顆粒被褶皺的GO片層包覆的形貌；GO含量較少 時，Ni-Co-MOF顆粒在生長過程中容易團聚，因此顆粒尺寸較 大；GO含量 的增加可為MOF的生長提供更多形核位點，使得Ni-Co-MOF顆粒在GO表面片層上的分布更加均勻，并且顆粒尺寸減小。不同鹽與GO質量比下所得NiCo2O4/rGO復合電極材料微觀形貌相似，均為具有褶皺形貌的多孔結構。超聲噴涂于加熱的NF基底上時，生長于GO表面的Ni-Co-MOF顆粒會發生分解而形成金屬氧化物顆粒 ，但在復合材料的SEM照片中未觀察到明顯的氧化物顆粒，推測是因?yàn)檠趸镱w粒太過細小而導致的。



由圖3可以看出，鎳 、鈷 、氧元素在復合材料中分布均勻，表明NiCo2O4在rGO表面均勻生長。材料中的氮元素來源于二甲基咪唑配體分解后的殘留 。





圖2  不同鹽/GO質量比條件下所得Ni-Co-MOF/GO粉末和NiCo2O4/rGO復合材料的SEM形貌





圖3 鹽與 GO質量比為1∶0.07時所得NiCo2O4/rGO復合材料的SEM形貌和EDS元素面掃描結果



由圖4可以看出：NiCo2O4納米顆粒均勻分布在rGO納米片的表面，顆粒尺寸約為10nm，且顆粒間存在較多的納米孔隙；高分辨圖像中間距0.35 nm的晶格條紋對應于尖晶石結構NiCo2O4相的（440）晶面，再次證實了rGO表面NiCo2O4的存在。





圖4  鹽/GO質量比為1：0.07時所得NiCo2O4/rGO復合材料的TEM和高分辨TEM照片

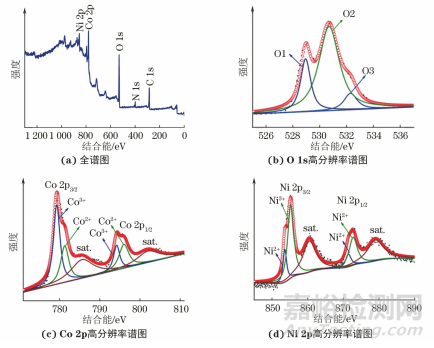

由圖5可以看出：NiCo2O4/rGO復合材料中存在鎳、鈷、碳、氮、氧元素，無其他雜質元素的存在，這與前文中EDS的結果吻合，表明本文中制備的樣品具有高的純度。在O1s高分辨率XPS譜中，結合能為528.9eV和532.3 eV的特征峰對應于金屬-氧鍵和表面吸附的水；位于531.1eV處的特征峰與氧化物表面的氧空位或OH-基團相關。在Co2p高分辨率譜中，于779.9eV和795.3eV處觀察到兩個主峰，對應于Co2p3/2和Co2p1/2。結合能位于779.3eV和794.3eV的峰對應于Co3+，而另外兩個位于781.3 eV和796.2 eV的峰對應于Co2+。Ni2p高分辨率譜中在855.1和872.6eV處的兩個主峰，分別對應于Ni 2p3/2和Ni 2p1/2。872.6和855.3 eV處的峰歸因于Ni3+，而871.4和853.6eV處的峰歸因于Ni2+，上述XPS分析結果，與文獻報道中NiCo2O4的表面化學成分和價態一致，進一步證實了復合材料中NiCo2O4的存在。





圖5  金屬鹽/GO質量比為1: 0.07時所得NiCo2O4/rGO復合材料的XPS光譜



2.2  電化學性能

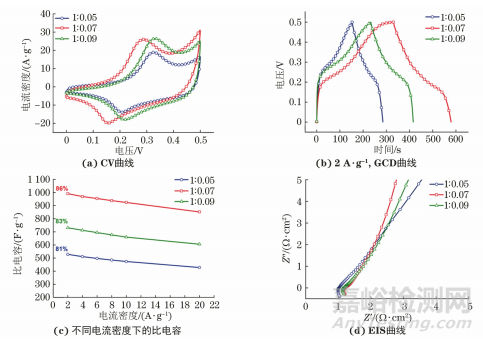

由圖6(a)可以看出，在掃描速率20mV·s-1下，當鹽與GO質量比為1：0.07時NiCo2O4/rGO復合材料對電流的響應最高，顯示出最大的封閉面積，表明該電極材料具有最大的比電容。由圖6(b)和圖6(c) 可見：當鹽與GO質量比為1：0.07時NiCo2O4/rGO復合材料的充放電時間最長并且在2~20A·g-1電流密度下均表現出最高的比電容，與CV測試結果吻合，并且該材料比電容最大可達991F·g-1(電流密度為2A·g-1)；當電流密度從2A·g-1增加到20A·g-1時，鹽與GO質量比為1∶0.07時NiCo2O4/rGO復合材料的電容保持率達到86%，倍率性能優于其他比例條件所制備的復合材料。結合其微觀形貌推測：GO含量較低時由于Ni-Co-MOF顆粒發生團聚，GO對衍生的NiCo2O4電極材料的電化學性能貢獻有限；當GO含量適中時，MOF在GO表面分布均勻，衍生的氧化物可實現與rGO的均勻復合，從而獲得較高的比電容；而GO加入量過多時，MOF衍生的氧化物在復合電極中占比較少，贗電容在電極材料容量中的貢獻下降，因此比電容反而減小。



在復合電極材料的EIS曲線中，高頻區實軸上的截距代表等效串聯電阻，低頻區的直線斜率表示瓦爾堡阻抗，與電極材料中的離子擴散有關。由圖6(d)可以看出 ：NiCo2O4/rGO復合材料在高頻區域?qū)嵼S上的截距小，說明其等效串聯電阻??；高頻區半圓弧不明顯，這可能是由電極/電解質界面處的快速電荷轉移所致；當鹽與GO質量比為1：0.07時復合材料在低頻區具有最大斜率，暗示了該條件所得材料的結構更有利于電解質離子的擴散。





圖6 不同鹽與GO質量比下NiCo2O4rGO復合材料的電化學性能

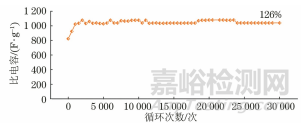

由圖7可以看出，在20A·g-1電流密度下，經30000次充放電循環后，鹽與GO質量比為1∶0.07所得NiCo2O4/rGO復合材料的比電容保持率高達126%。優異的循環穩定性可能與超聲噴涂方法有關，影響機理尚需進一步研究。經30000次充放電循環后，電解液中未觀察到明顯的電極材料脫落現象。長時間循環后比電容的上升是由電極材料的逐漸活化導致的。





圖 7   鹽與GO質量比為1:0.07所得NiCo2O4/rGO復合材料在20A.g-1下的循環穩定性



2.3   非對稱超級電容器的電化學性能



由上述研究可知，鹽與GO質量比為1∶0. 07時制備的NiCo2O4/rGO復 合材料的性能最優，因此將該復合材料電極為正極 、AC為負極，組裝 成NiCo2O4/rGO//AC非對稱超級電容器進行進一步研究。試驗測得活性炭的工作電壓在-1.0~0V，而由圖6(a)可知鹽與GO質量比為1∶0.07時復合材料的工作電壓在0~0.5V，因此將兩者匹配所組裝的非對稱電容器的適用工作電勢窗口可能為0~1.5V。

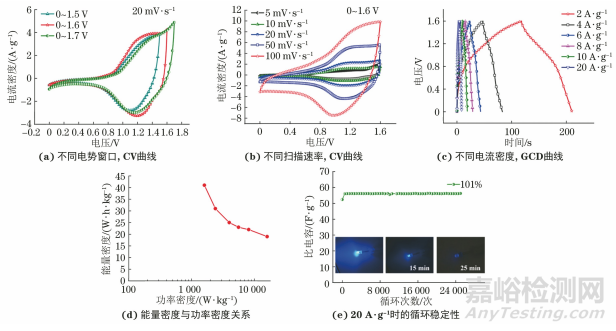

由圖8(a)可以看出，當 NiCo2O4/rGO//AC非對稱電容器在0~1.7V 電勢窗口工作時，其CV曲線中可觀察到極化現象，而在0~1.6V電勢窗口未出現明顯極化。因此，為了確保系統可以長時間穩定工作，將非對稱電容器的最大工作電壓定為1.6V。



由圖8(b)和圖8(c) 可以看出，NiCo2O4/rGO//AC非對稱電容器即使 在100mV·s-1高掃描速率下仍可以保持CV曲線的形狀，不同電流密度下的GCD 曲線也都表現出良好的對稱性，這都反映了電容器具備良好的倍率性能。根據GCD曲線計算可知，在2A·g-1電流密度下，非對稱電容器的比電容可以達到115F·g-1，高于文獻報道中以NiCo2O4相關材料為正極的非對稱電容器的比電容。



由圖8(d)可以看出，NiCo2O4/rGO//AC非對稱超級電容器在2A·g-1電流密度下的能量密度為41W·h·kg-1，對應功率密度為1604W·kg-1，高于部分文獻報道的非對稱超級電容器，例如AC//NiCo2O4@NiCo2S4、NiCo2O4//AC、NiCo2O4@Co-Fe-LDH//AC、NiCo2O4@CQD//AC和AC//Ni2P/Ni/C等。



由圖8(e)可知，NiCo2O4/rGO//AC非對稱電容器經25000次充放電循環后，其比電容保持率超過100%，表現出優異的循環穩定性。將NiCo2O4/rGO//AC非對稱超級電容器與一LED燈珠串聯，點亮后該燈珠可持續亮30min左右，表明NiCo2O4/rGO復合材料在電化學儲能方面具有良好的應用前景。





圖 8   NiCo2O4/rGO//AC非對稱超級電容器的電化學性能



綜上可知，采用超聲噴涂工藝制備的 NiCo2O4/rGO復合材料具有優異的電化學性能。其主要原因包括：具有良好導電性的rGO片層與NiCo2O4的復合改善了電極材料的電子傳輸能力：原位生長的NiCo2O4 納米顆粒均勻 負載在rGO片層上，一方面提高了NiCo2O4與電解質的接觸面積，另 一 方面避免了rGO片層的堆疊，促進了電化學能量存儲過程中的傳質。



3   結  論



(1)  以溶劑水熱法制備的Ni-Co-MOF/GO粉末作為前驅體，通過超聲噴涂方法制備N(xiāo)iCo2O4/rGO復合材料，該復合材料由褶皺石墨烯及其表面均勻分布的NiCo2O4納米顆粒構成；當鎳鈷金屬鹽與GO的質量比為1：0.07時，所得復合材料在2A·g-1電流密度下的比電容為991F·g-1，當電流密度增至 20A·g-1時，比電容保持率仍達到86%，表現出優異的倍率性能；該復合材料在20A·g-1電流密度下經過30000次循環后，仍保留有初始電容量的126%。



(2) NiCo2O4/rGO復合電極與AC電極匹配 組裝的非對稱電容器的電勢窗口在0~1.6V，并且1604W·kg-1功率密度下表現出高達41W·h·kg-1的能量密度；在20A·g-1電流密度下經過25000次循環后，該非對稱電容器保留了高于100%的初始電容。



作者：石中婷，繆天宇，趙 斌

作者單位：上海理工大學材料科學與工程學院

來源：《機械工程材料》2022年7期
