導語：在高度集成的電子產品中，多層陶瓷電容器（MLCC）猶如 “電子血液中的紅細胞”，承擔著濾波、耦合、能量存儲等關鍵任務。小到手機、智能手表，大到新能源汽車、工業控制系統，都離不開 MLCC 的支撐。然而，隨著電子產品向高功率、小型化、寬溫域方向發展，MLCC 失效問題逐漸成為影響產品可靠性的 “殺手”。因此，深入了解 MLCC 的特性、失效模式與機理，掌握失效分析方法及防范措施，對電子工程師、產品研發人員乃至電子愛好者都具有重要意義。本文將從 MLCC 的基本特性出發，逐步拆解其失效的 “前世今生”，為大家揭開 MLCC 失效的面紗。
一、MLCC 的基本特性
MLCC（Multi-Layer Ceramic Capacitor，多層陶瓷電容器）是由多層交替堆疊的陶瓷介電體和金屬內電極，經高溫?zé)Y(jié)而成的被動電子元件，其核心結構可概括為 “介電層 - 內電極 - 介電層” 的重復堆疊模式（如圖 1 所示），外部則通過外電極引出，實現與電路的連接。

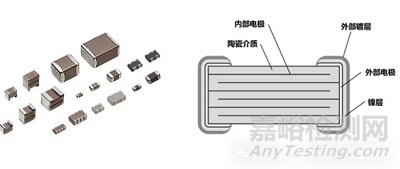

圖 1 MLCC 結構示意圖
MLCC 的區別于傳統單層陶瓷電容器的核心設計，也是實現 “小型化、高容量” 的關鍵。但這一結構在帶來顯著優勢的同時，也存在制造難度、可靠性風險等固有局限。
1.1 多層結構的3大核心好處：適配電子設備的發展需求
MLCC的多層結構是為解決 “傳統單層電容體積大、容量低” 的痛點而生，其優勢直接貼合電子產品 “小型化、高集成、寬場景” 的發展趨勢，具體可概括為三大維度：
1）體積與容量的 “高效平衡”：實現 “小尺寸高容量”
根據電容容量計算公式
ε0為真空介電常數，εr 為介電材料相對介電常數，S 為內電極有效面積，n 為介電層層數，d 為單介電層厚度。多層結構通過兩個關鍵方式提升容量，同時控制體積。
增加層數（n）：無需擴大電容整體尺寸，僅通過堆疊更多 “介電層 - 內電極” 單元，即可線性提升容量。例如，一款 0603 封裝（1.6mm×0.8mm）的 MLCC，若內電極層數從 10 層增加到 50 層，容量可提升 5 倍（其他參數不變時）；
減薄單介電層厚度：多層結構的 “分層設計” 允許將介電層厚度控制在微米級（甚至納米級，如當前主流工藝可做到 1-3μm），而單層電容若減薄介電層，易因 “電極面積過大” 導致機械強度不足。
這種設計的直接價值是：在手機、智能手表等 “空間受限” 的設備中，MLCC 可在 0402（1.0mm×0.5mm）甚至 0201（0.6mm×0.3mm）的微型封裝內，實現 1μF 以上的容量，滿足電路濾波、 decoupling（去耦）的需求 —— 而傳統單層陶瓷電容若要達到同等容量，體積需擴大 10-20 倍，完全無法適配小型化設備。
2）電性能的 “精準調控”：適配多場景需求
多層結構的 “分層獨立”，讓 MLCC 的電性能（如耐壓、溫度穩定性、頻率特性）可通過 “層間參數優化” 實現精準調控，適配不同應用場景：
耐壓提升：通過增加 “介電層總厚度”（即增加層數或增厚單介電層），可提升 MLCC 的額定電壓。例如，用于新能源汽車高壓電路（如 400V 母線）的 MLCC，通過堆疊 100 層以上、厚度 5μm 的高耐壓介電層（如 C0G 材料），可實現 500V 以上的額定電壓，而單層電容若要達到同等耐壓，介電層厚度需達 500μm，體積過大；
溫度穩定性優化：多層結構中，可通過選擇不同溫度系數的介電材料（如 C0G、X7R），或調整層間材料的配比，實現寬溫域下的容量穩定。例如，工業控制設備中使用的 X7R 系列 MLCC，通過多層結構的 “均勻應力分布”，在 - 55℃~+125℃溫度范圍內，容量偏差可控制在 ±15% 以內，遠優于單層電容的溫度穩定性；
高頻特性提升：多層結構的內電極呈 “平行堆疊”，等效串聯電感（ESL）遠低于單層電容（單層電容的電極需引出較長引腳，ESL 較大），因此 MLCC 的高頻響應更快，在 5G 基站、射頻電路等 “高頻場景” 中，可有效降低信號損耗，提升電路效率。
3）機械與熱性能的 “結構優勢”：提升可靠性
相比單層電容 “單一電極 + 厚介電層” 的結構，多層結構的 “分層堆疊” 在機械強度和熱穩定性上更具優勢：
機械強度提升：多層結構的 “層間結合力”（通過高溫?zé)Y(jié)實現陶瓷與金屬的緊密結合）可分散外部應力（如 PCB 彎曲、振動），避免單一介電層因 “應力集中” 導致開裂。例如，在汽車顛簸環境中，多層 MLCC 的抗彎曲強度比單層電容高 3-5 倍，不易因振動導致失效；
熱分布均勻：多層結構的內電極呈 “平行分布”，電流可在多個內電極層中均勻分流，減少局部電流密度過高導致的 “熱點”—— 而單層電容的電流集中在單一電極，易因局部過熱導致介電層老化。這種優勢在大電流場景（如 CPU 供電電路）中尤為明顯，MLCC 的溫升可控制在 10℃以內，提升長期可靠性。
1.2 多層結構的3大固有壞處：制造與可靠性的挑戰
多層結構的“復雜分層設計” 也帶來了制造難度增加、成本上升、可靠性風險等固有局限，這些問題在 “高層數、薄介電層” 的高端 MLCC 中尤為突出：
1）制造工藝復雜：良率控制難度高，成本上升
MLCC的多層結構需要經過 “漿料制備 - 層壓 - 切割 - 燒結 - 電極引出” 等十余個關鍵工序，每個工序的誤差都會影響最終性能，制造難度遠高于單層電容：

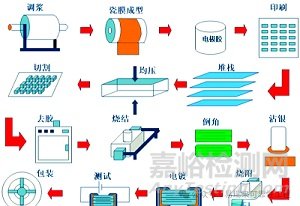

圖 2：MLCC 的制程
•層壓對齊精度要求高：內電極與介電層的堆疊需保證“層間對齊偏差≤1μm”，若對齊偏差過大，會導致 “邊緣露銅”（內電極暴露），進而引發層間短路；當前高端 MLCC（如層數 100 層以上、介電層厚度 2μm）的層壓良率通常僅 70-80%，遠低于單層電容的 95% 以上；
•燒結工藝敏感：多層結構在高溫?zé)Y(jié)（通常800-1200℃）過程中，介電層與內電極的 “熱膨脹系數差異” 易導致層間剝離或開裂 —— 例如，若內電極使用的銀鈀合金與介電層的熱膨脹系數差異超過 5ppm/℃，燒結后會產生內應力，導致 20-30% 的產品因 “分層失效” 被剔除；

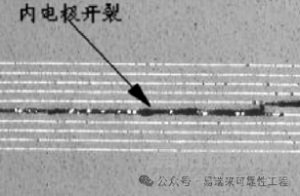

圖 3：內電極開裂
•成本上升：復雜的制造工藝（如高精度層壓設備、高純度介電漿料）導致MLCC 的成本遠高于單層電容，尤其是高層數、薄介電層的產品（如用于服務器的 10μF/25V MLCC，成本是同等容量單層電容的 5-10 倍）。
2）可靠性風險：層間缺陷易引發失效
多層結構的“層間界面” 是可靠性的薄弱環節，若制造過程中存在層間缺陷（如氣泡、雜質、對齊偏差），易在使用過程中引發失效，常見風險包括：
•層間短路：若層壓過程中引入氣泡或雜質，會導致內電極與相鄰層的電極“間接接觸”，形成層間短路，表現為 MLCC 通電后漏電流驟增、過熱燒毀；據行業數據統計，多層 MLCC 的短路失效中，70% 以上源于層間氣泡或雜質；
•機械開裂：多層結構的“層間結合力” 雖優于單層電容，但在 “熱應力”（如焊接時的快速升溫降溫）或 “機械應力”（如 PCB 彎曲）作用下，層間易產生 “微裂紋”—— 尤其是介電層厚度＜3μm 的 MLCC，微裂紋會隨溫度循環逐漸擴展，最終導致容量衰減或短路；例如，手機主板焊接過程中，若回流焊降溫速率超過 10℃/s，多層 MLCC 的開裂風險會從 5% 上升到 20%；
•離子遷移風險：多層結構的“層間縫隙” 為金屬離子（如內電極的銀離子）提供了遷移通道，在高溫高濕環境（如浴室電器、戶外設備）中，銀離子會沿層間縫隙遷移，形成 “樹枝狀導電通道”，導致 MLCC 漏電流超標，最終擊穿失效 —— 而單層電容無層間縫隙，離子遷移風險遠低于多層結構。

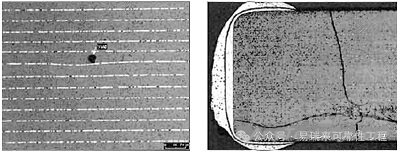

圖 4：介質內部空洞及空洞引發漏電并導致斷裂
3） 性能參數的 “固有局限”：高頻與高容量的矛盾多層結構雖在高頻特性上優于單層電容，但在“超高頻率”（如 GHz 級）或 “超高容量”（如 100μF 以上）場景中，仍存在固有局限：
•高頻損耗增加：多層結構的內電極存在“層間寄生電阻”，在 GHz 級高頻場景（如射頻前端電路）中，寄生電阻會產生額外損耗（即介質損耗角正切 tanδ 增大），導致 MLCC 的高頻性能下降 —— 而單層電容的電極結構簡單，寄生電阻更小，更適配 GHz 級高頻場景；
•高容量與耐壓的矛盾：要實現高容量，多層MLCC 需減薄介電層厚度或增加層數，但減薄介電層會降低額定電壓（介電層越薄，擊穿電壓越低）。例如，一款 0805 封裝的 MLCC，若要實現 100μF 容量，介電層厚度需減至 1μm 以下，此時額定電壓僅能達到 6.3V，無法適配高壓場景（如 24V 工業電源）—— 而單層電容雖容量低，但可通過增厚介電層實現高耐壓，不存在這種矛盾；
•容量一致性偏差：多層結構的“層數多、工序復雜”，導致同一批次 MLCC 的容量一致性易受影響。例如，層數 50 層以上的 MLCC，同一批次的容量偏差可能達到 ±10%（而單層電容的容量偏差通?？煽刂圃?±5% 以內），需通過額外篩選才能滿足高精度場景需求。
二、MLCC 的主要失效模式和機理？
MLCC 的失效并非單一原因?qū)е?，而?“材料 - 結構 - 工藝 - 環境” 多因素共同作用的結果。根據失效表現和根源，其主要失效模式可分為三類，具體機理如下表所示：
|
失效模式
|
典型表現
|
核心機理
|
誘發因素
|
|
電性能失效
|
擊穿、
漏電流超標
容量衰減
|
1. 介電擊穿：電場強度超過介電體極限，導致絕緣性能喪失；
2. 離子遷移：高溫高濕下，電極金屬離子沿介電體缺陷遷移，形成導電通道；
3. 介電老化：長期電壓 / 溫度作用下，介電體極化能力下降，容量衰減
|
1. 電壓超過額定值；
2. 環境溫濕度過高；
3. 介電材料存在雜質 / 氣孔；
4. 長期高溫工作
|
|
機械失效
|
開裂、
外電極脫落
|
1. 熱應力開裂：焊接 / 降溫過程中，MLCC 與 PCB（印制電路板）熱膨脹系數（CTE）不匹配，產生內應力導致介電體開裂；
2. 機械應力開裂：組裝 / 使用中受到外力沖擊、彎曲，超過陶瓷材料抗彎強度；
3. 電極脫落：外電極與陶瓷體結合力不足，受應力后剝離
|
1. 焊接溫度過高 / 降溫過快；
2. PCB 彎曲變形；
3. 組裝時外力碰撞；
4. 外電極電鍍工藝不良
|
|
熱失效
|
過熱燒毀、性能漂移
|
1. 功耗過高：高頻電路中，MLCC 等效串聯電阻（ESR）產生焦耳熱（ P = I^2 R ），熱量無法及時散發；
2. 熱失控：局部過熱導致介電體碳化，進一步降低絕緣性，形成 “過熱 - 失效 - 更過熱” 惡性循環
|
1. 高頻大電流場景下 ESR 選型不當；
2. 散熱設計不足；
3. 相鄰器件發熱傳導
|
表1：MLCC 主要失效模式與機理
其中，機械開裂（如圖 5）是最常見的失效模式—— 據某電子廠商失效分析報告，60% 的 MLCC 失效源于介電體開裂：開裂后，內電極暴露并短路，導致電路電流驟增，進而引發燒毀。

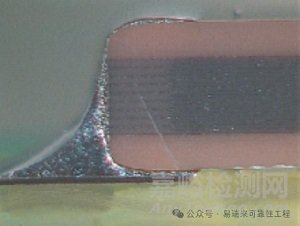

圖5：MLCC 機械應力開裂
三、MLCC 的失效分析實例
開展MLCC失效問題的方法有外觀檢查、自動光學檢查、X-Ray檢查、金相切片、能譜和掃描電鏡分析（EDS & SEM）、超聲波掃描檢測等（以上步驟可根據實際情況進行調整或增刪）。結合實際案例，能更直觀理解MLCC 失效的排查過程。以下為一起典型失效案例的分析過程：
背景：
某產品單板在進行高低溫循環兩天后，有多塊出現故障。經分析是0603封裝的50V 220pF表貼陶瓷電容短路（對于該電容，測試漏電流大于100uA就判為短路）。
失效分析步驟：
1）外觀檢查：在立體顯微鏡下觀察，發現失效電容器正面有異常物質，并且未發生失效的電容器正面也發現有異常物質。
2）電氣測試：2只失效電容器均短路。
3）SEM檢查：失效樣品，在掃描電鏡下觀察電容器陶瓷體表面有大量樹枝狀遷移物，遷移物成份是錫鉛，以鉛為主（質量百分比約為70%～80%）。

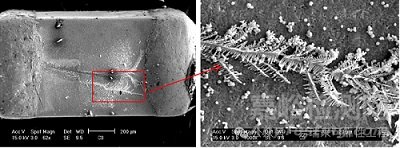

圖 6：MLCC 表面遷移物，成份為：Sn：93.628%、Pb：6.372%
4）根源定位：陶瓷電容在高低溫循環試驗時，電容表面形成凝露。由于電容上電應用過程中兩端存在壓差，并處于潮濕環境下，發生錫鉛遷移，導致短路失效。
改善措施：
對單板進行三防防護（例如涂覆50um以上厚度的環氧樹脂三防漆），以適應潮濕的應用環境。
5、如何防范 MLCC 失效？
針對MLCC 失效的根源，需從 “選型 - 工藝 - 使用 - 維護” 全生命周期入手，制定防范措施：
5.1 選型階段：匹配應用場景
1）參數精準匹配：根據電路電壓、電流、溫度范圍選擇參數，如高頻大電流場景（如CPU 供電）需選低 ESR 的 C0G 系列，高溫場景（如汽車發動機艙）需選 X8R（-55℃~+150℃）或 X9R（-55℃~+200℃）系列；
2）封裝合理選擇：避免盲目追求小型化，如PCB 易彎曲的場景，優先選用 0603 及以上封裝。封裝長寬比不宜過大（2:1 以內較好）。
3）供應商篩選：選擇具備ISO/TS 16949 認證的供應商，優先采購無鉛、無鹵工藝的 MLCC，減少材料缺陷風險。
5.2 工藝階段：控制應力與質量
1.焊接工藝優化：回流焊溫度曲線需匹配MLCC 規格，降溫速率控制在 5℃/s 以內，焊接后避免立即冷卻（如風扇直吹）；手工焊接時，烙鐵溫度不超過 350℃，焊接時間＜3s；
2.PCB 設計改進：MLCC 布局遠離 PCB 邊緣（避免彎曲應力集中），相鄰 MLCC 間距≥0.2mm（防止相互擠壓）；對大尺寸 MLCC（如 1206 及以上），可在 PCB 對應位置設計 “應力釋放槽”；
3.檢測環節強化：批量生產前，通過X 射線檢測（X-Ray）檢查 MLCC 內部是否存在氣孔、內電極錯位；焊接后，用 AOI（自動光學檢測）檢查外電極是否脫落、偏移。
5.3 使用與維護階段：規避惡劣環境
1）環境控制：避免MLCC 長期處于高濕（相對濕度＞85%）、高溫（超過額定溫度上限）或劇烈溫變（如 - 40℃~+85℃頻繁循環）環境；對戶外設備，需做好防潮、隔熱設計；
2）機械防護：組裝過程中避免PCB 彎曲、碰撞，運輸時采用防靜電、防震動包裝；
3）定期檢測：對關鍵設備（如醫療儀器、工業控制系統），每1-2 年通過 LCR 測試儀抽檢 MLCC 的容量、ESR，發現參數漂移超限時及時更換。
結論：MLCC 作為電子產品的 “基礎元件”，其失效直接關系到產品的可靠性與安全性。從本文的分析可見，MLCC 失效并非偶然 —— 無論是介電擊穿、機械開裂還是熱失效，都可追溯到 “選型不當”“工藝缺陷” 或 “環境惡劣” 等根源。通過掌握 MLCC 的基本特性，理解失效模式與機理，結合實際案例優化分析方法，并在全生命周期中落實防范措施，就能有效降低 MLCC 失效風險。
隨著5G、新能源、人工智能等技術的發展，MLCC 將面臨更高的性能要求（如更高電壓、更低 ESR、更寬溫域），這也對失效分析與防范技術提出了新挑戰。未來，通過介電材料改性（如引入納米陶瓷提升強度）、結構設計優化（如柔性電極減少應力）、智能化監測（如內置溫度傳感器實時預警）等技術創新，MLCC 的可靠性將進一步提升，為電子產品的穩定運行保駕護航。
