溫升的產生機制
電流通過銅排和鋁排時，依據焦耳定律 Q=I²Rt（Q 為熱量，I 為電流，R 為電阻，t 為時間），導體因自身電阻產生熱量。盡管銅、鋁導電性能優良，電阻值較小，但在電池包大電流充放電場景下（如電動汽車快充時瞬間電流可達數百安培），熱量積累顯著。若散熱不及時，導體溫度升高后，會通過熱傳導影響周邊電芯。
電池包內存在三層溫度關系：包外環境溫度、包內環境溫度、發熱體（銅排、鋁排、電芯等）表面溫度。其中，包內溫度 = 包外環境溫度 + 發熱體引發的包內溫升；發熱體表面溫度 = 包內溫度 + 發熱體自身溫升。當發熱與散熱達到平衡時，溫度與溫升趨于穩定。
2. 接觸電阻引發額外溫升
銅排、鋁排與電池極柱、端子等部件的連接部位存在接觸電阻，若連接松動、表面氧化或沾染雜質，接觸電阻會急劇增大。根據功率公式 P=I²R，接觸電阻增大將導致局部產熱激增，形成熱點。這些熱點溫度通常遠高于導體本體，極易通過熱輻射和熱傳導傳遞給附近電芯，使其溫度逼近甚至超過 60℃的安全上限，直接威脅電芯壽命與安全。
銅排的溫升限制要求
銅排：溫升控制在40K，以環境溫度 25℃為例，銅排表面溫度≤65℃（溫升 < 40K），這是因為熱量從銅排傳遞到電芯的過程中會有一定衰減，若銅排溫度超過 70℃，即使經過空氣衰減，仍可能導致電芯溫度突破 60℃。同時，40K 以內的溫升可避免銅排因過熱發生退火，保障其機械與導電性能穩定，（當然，具體項目以電芯和熱管理要求為準，預留一定冗余溫度）。
銅排的載流量如何確定？

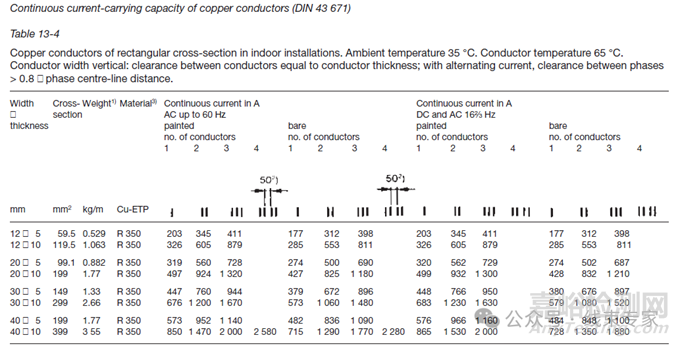

銅排載流量比較權威的標準是DIN43671-1975，該標準定義了矩形銅排在環境溫度35℃，銅排運行溫度65℃時的載流量，如下表。
例如豎直擺放，單根涂漆的銅排100*10的載流量為1810A，而單根裸銅排100*10的載流量為1490A。涂
漆銅排與裸銅排載流能力不一樣，主要是因為二者熱輻射散熱時的發射率不一樣，發射率與發熱體表面狀況以及顏色有關。
涂漆銅排的發射率為0.9，而裸銅排的發射率為0.4。

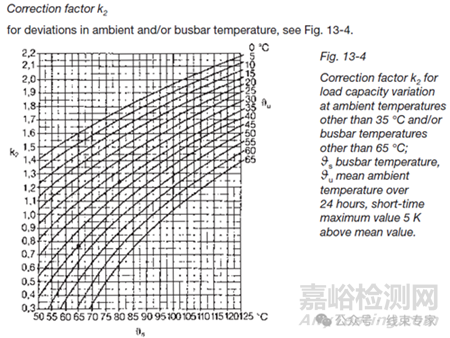

DIN43671-1975同時還給出了不同環境溫度和不同銅排運行溫度下的載流量換算方法。
表格中橫軸為銅排允許溫度，曲線簇為環境溫度，縱軸為換算系數K2，如果環溫35℃、銅排允許溫度是65℃，則系數K2=1。
在DIN43671中，當環境溫度35℃、銅排允許溫度65℃、豎放時，單根涂漆的銅排100*10的載流量為1810A。

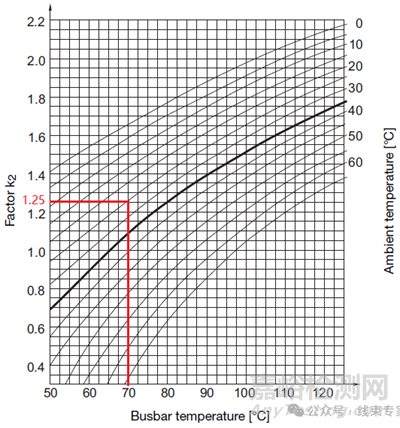

如果要換算成《工業與民用配電設計手冊》第四版中的環境溫度25℃、銅排允許溫度70℃時載流量，則需要查表得到K2=1.25。
經過計算，銅排載流量為1810*1.25=2262A，與配四給出的載流量2265A相差無幾。

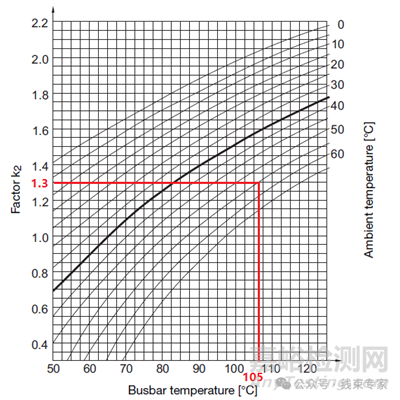

同樣的道理，如果要換算成GB/T7251.1低壓柜內環境溫度55℃、銅排允許溫度105℃時的載流量，則需要查表得到K2=1.3。
經過計算，銅排載流量為1810*1.3=2353A。
低壓柜內的銅排一般都為裸銅排，所以如果按照柜內溫度55℃，銅排運行溫度105℃，則豎放情況下，100*10的銅排載流量為1490*1.3=1937A。
將DIN43671-1975的銅排載流量作為參考，工業與民用配電設計手冊、GB/T7251.1標準中銅排載流量理論計算的系數如下表。
