中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

摘 要： 建立一種準(zhǔn)確高效且能連續(xù)測(cè)定雙草酸硼酸鋰和雙氟草酸硼酸鋰中水分含量的卡爾·費(fèi)休庫(kù)倫法。使用乙基咪唑代替吡啶作為緩沖劑，以二乙二醇乙醚和碳酸丙烯酯代替甲醇作為溶劑，制備了新卡爾·費(fèi)休試劑。使用新卡爾·費(fèi)休試劑，采用卡爾·費(fèi)休庫(kù)倫法對(duì)雙草酸硼酸鋰和雙氟草酸硼酸鋰中水分含量進(jìn)行探究。結(jié)果表明，雙草酸硼酸鋰和雙氟草酸硼酸鋰的最佳進(jìn)樣質(zhì)量為0.10 g，利用此方法測(cè)試雙草酸硼酸鋰和雙氟草酸硼酸鋰中的水分含量，其連續(xù)測(cè)試次數(shù)均在25次以上，測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差在3.0%以內(nèi)，樣品的加標(biāo)回收率為98.33%~99.75%。該新卡爾·費(fèi)休試劑可以有效應(yīng)用于雙草酸硼酸鋰和雙氟草酸硼酸鋰的水分測(cè)試，且重復(fù)性效果好。



關(guān)鍵詞： 卡爾·費(fèi)休庫(kù)倫法； 雙草酸硼酸鋰； 雙氟草酸硼酸鋰； 鋰離子； 水分測(cè)試



鋰離子電池憑借其高能量密度及優(yōu)異的循環(huán)耐久性，在便攜式電子設(shè)備與電動(dòng)汽車(chē)領(lǐng)域得到了廣泛應(yīng)用[1?2]。雙草酸硼酸鋰（LiBOB）和雙氟草酸硼酸鋰（LiODFB）是鋰離子電池中常見(jiàn)的電解液，其水分含量直接影響著電池的性能和安全性[3?4]。當(dāng)電解液內(nèi)水分含量超出一定范圍時(shí)，水與電解液中六氟磷酸鋰會(huì)發(fā)生水解反應(yīng)，造成氫氟酸含量過(guò)高，導(dǎo)致電池電化學(xué)性能差，同時(shí)也會(huì)破壞電池內(nèi)部的穩(wěn)定結(jié)構(gòu)，導(dǎo)致電池的傳導(dǎo)性和循環(huán)壽命衰減[5]。此外，水分含量過(guò)多，會(huì)消耗電解液的有效成分與鋰離子，促使負(fù)極片發(fā)生不可逆的化學(xué)變化，使得電池容量減小、電池體膨脹，這一過(guò)程中伴隨著酸性物質(zhì)的產(chǎn)生，其會(huì)腐蝕電池內(nèi)部金屬構(gòu)件，加速電池結(jié)構(gòu)的劣化，導(dǎo)致電池漏液，帶來(lái)安全隱患[6?7]，因此在LiBOB和LiODFB的生產(chǎn)和應(yīng)用過(guò)程中，嚴(yán)格控制其水分含量是確保電池性能穩(wěn)定的關(guān)鍵，準(zhǔn)確測(cè)試這兩種鋰鹽的水分含量具有重要意義。



卡爾·費(fèi)休法是一種常用的微量水分測(cè)試方法，具有化學(xué)反應(yīng)系數(shù)大，反應(yīng)速度快，測(cè)試過(guò)程簡(jiǎn)單、快速、準(zhǔn)確度高等優(yōu)點(diǎn)，此外其與水的反應(yīng)選擇性較強(qiáng)，而且受其他因素的干擾較小[8?9]。目前卡爾·費(fèi)休法已經(jīng)成為測(cè)試各種材料中水分含量的常用方法，被廣泛應(yīng)用于化工、醫(yī)藥、食品等多個(gè)領(lǐng)域[10?11]?？?middot;費(fèi)休法又分為容量法和庫(kù)侖法。其中，容量法主要應(yīng)用于水分的常量分析[12]，庫(kù)侖法更適用于水分的微量分析，且其檢測(cè)精度相對(duì)更高[13]。在鋰電池電解液領(lǐng)域，對(duì)水分測(cè)試技術(shù)的要求較高，要求能精確檢測(cè)50 μg/g以下的水分，因此測(cè)試LiBOB和LiODFB中的水分時(shí)，首選卡爾·費(fèi)休庫(kù)侖法進(jìn)行測(cè)試[14?15]。



傳統(tǒng)的卡爾·費(fèi)休水分測(cè)定方法在測(cè)定含氟鋰鹽電解質(zhì)時(shí)存在明顯局限性：含氟鋰鹽體系中復(fù)雜副反應(yīng)的影響，常規(guī)卡爾·費(fèi)休試劑難以獲得準(zhǔn)確可靠的測(cè)試結(jié)果。針對(duì)這一問(wèn)題，筆者在深入分析現(xiàn)有標(biāo)準(zhǔn)測(cè)試方法的基礎(chǔ)上，創(chuàng)新性地提出了卡爾費(fèi)休試劑的優(yōu)化改良方案。通過(guò)系統(tǒng)優(yōu)化試劑的化學(xué)組成和配比，有效抑制了含氟鋰鹽與水分測(cè)定試劑間的干擾反應(yīng)；改進(jìn)后的測(cè)試方案具有更高的精確度和效率，可滿足高純電解質(zhì)材料分析的嚴(yán)格要求，為鋰離子電池電解質(zhì)材料的質(zhì)量控制提供了更為可靠的解決方案。



1 實(shí)驗(yàn)部分

1.1 主要儀器與試劑

卡爾費(fèi)休庫(kù)侖法水分測(cè)試儀：831型，瑞士萬(wàn)通公司。

電子天平：EX125DZH型，感量為0.000 1 g，美國(guó)奧豪斯公司。

二乙二醇乙醚：分析純，純度（質(zhì)量分?jǐn)?shù)）為99%，廣東翁江化學(xué)試劑公司。

碳酸丙烯酯：分析純，純度（質(zhì)量分?jǐn)?shù)）為98%，上海展云化工公司。

二氧化硫：純度（質(zhì)量分?jǐn)?shù)）為98%，上海上瀾新能源科技公司。

乙基咪唑：分析純，純度（質(zhì)量分?jǐn)?shù)）大于99%，上海泰坦科技公司。

碘：分析純，純度（質(zhì)量分?jǐn)?shù)）為99.8%，淄博萬(wàn)康醫(yī)藥化工公司

無(wú)水乙醇：純度（質(zhì)量分?jǐn)?shù)）大于99.5%，邯鄲賽孚瑞化工公司。

LiBOB：純度（質(zhì)量分?jǐn)?shù)）大于99.9%，德國(guó)默克公司。

LiODFB：純度（質(zhì)量分?jǐn)?shù)）大于99.9%，蘇州亞科公司。

乙基咪唑水分含量（質(zhì)量分?jǐn)?shù)）小于100 μg/g，其他試劑水分含量（質(zhì)量分?jǐn)?shù)）均小于200 μg/g。

1.2 實(shí)驗(yàn)方法

1.2.1 實(shí)驗(yàn)原理

卡爾·費(fèi)休庫(kù)侖法測(cè)試樣品中的水分含量是根據(jù)電解過(guò)程中生成碘所消耗的電量計(jì)算而得。在此電解反應(yīng)過(guò)程中，碘離子在陽(yáng)極發(fā)生氧化反應(yīng)，失去電子生成碘；氫離子在陰極發(fā)生還原反應(yīng)，得電子生成氫氣[16]：

陽(yáng)極反應(yīng)：2I- → I2 + 2e

陰極反應(yīng)：2H+ + 2e → H2↑

1.2.2 卡爾·費(fèi)休新試劑的制備

精確稱(chēng)量350 g二乙二醇乙醚和450 g碳酸丙烯酯于1 L干燥帶塞的棕色玻璃瓶中，然后稱(chēng)量35 g乙基咪唑，加入瓶中，振蕩至全部溶解，在冰浴冷卻下，通入40 g經(jīng)濃硫酸洗滌過(guò)的二氧化硫氣體（略有過(guò)量無(wú)妨），通氣過(guò)程中溶液溫度不超過(guò)20 °C，稱(chēng)取20 g碘化鉀加入瓶中，振蕩至全部溶解，蓋緊瓶塞，避光靜置24 h后使用。

1.2.3 測(cè)試過(guò)程

所有用到的器皿和量器均保持潔凈干燥，滴定杯采用無(wú)水乙醇清洗并干燥，主要的實(shí)驗(yàn)過(guò)程如下：

（1）將儀器和所需試劑均放置于濕度較小的環(huán)境中，向陽(yáng)極室加入自制的卡爾·費(fèi)休試劑100～125 mL，試劑用量沒(méi)過(guò)電極，并向陰極室加入適量卡爾·費(fèi)休試劑，陰極液面應(yīng)低于陽(yáng)極液面。

（2）接通電源，開(kāi)啟電磁攪拌器，等體系的漂移值穩(wěn)定在20 μg/min以下后，使用純水進(jìn)行標(biāo)定。使用1 μL的微量進(jìn)樣針抽取0.1 μL的純水，注入到滴定杯中，記錄純水的水分含量測(cè)試結(jié)果，若純水的水分含量值在（100±5） μg/g范圍內(nèi)，則說(shuō)明儀器標(biāo)定準(zhǔn)確，可進(jìn)行樣品測(cè)試。

（3）待體系平衡后，用減重法準(zhǔn)確稱(chēng)取0.10 g（精確至0.000 1 g）的LiBOB，加入滴定杯中并輸入質(zhì)量，待測(cè)試結(jié)束后讀取結(jié)果。平行測(cè)量6次，并求出6次測(cè)量結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差。

（4）將滴定池中卡爾·費(fèi)休試劑倒入廢液瓶中，然后進(jìn)行清洗干燥，重復(fù)操作（1）~（3）實(shí)驗(yàn)過(guò)程，測(cè)定LiODFB樣品中的水分含量，并記錄實(shí)驗(yàn)結(jié)果。

（5）用減重法精確稱(chēng)取一定量的LiBOB和LiODFB樣品，加入到滴定杯中，然后加入不同質(zhì)量的標(biāo)準(zhǔn)水樣，根據(jù)本底質(zhì)量、加標(biāo)質(zhì)量以及加標(biāo)后質(zhì)量計(jì)算樣品的回收率。



2 結(jié)果與討論

2.1 緩沖劑的選擇

卡爾·費(fèi)休法反應(yīng)的基礎(chǔ)是：

I2 + SO2 + 2H2O ? 2HI + H2SO4

此反應(yīng)為可逆反應(yīng)，當(dāng)反應(yīng)生成H2SO4的質(zhì)量分?jǐn)?shù)達(dá)到0.05%以上時(shí)，即可發(fā)生逆反應(yīng)，而在逆反應(yīng)過(guò)程中會(huì)產(chǎn)生水，使得測(cè)定的水分含量結(jié)果存在偏差，因此為了防止此現(xiàn)象的發(fā)生，需要加入一定量的堿作為緩沖劑中和反應(yīng)過(guò)程中生成的硫酸，從而使反應(yīng)能夠持續(xù)向正反應(yīng)向進(jìn)行[17]。經(jīng)典的卡爾·費(fèi)休試劑常用的緩沖劑為吡啶，然而吡啶不僅具有一定的刺激性氣味，且有毒。可用乙基咪唑代替吡啶作為緩沖劑，乙基咪唑沒(méi)有明顯的毒性，且其反應(yīng)機(jī)理與吡啶類(lèi)似。

綜上所述，采用乙基咪唑代替吡啶作為卡爾·費(fèi)休試劑的緩沖劑，可以減少有毒物質(zhì)對(duì)人體和環(huán)境的危害。

2.2 溶劑的選擇

卡爾·費(fèi)休法的核心為在溶劑介質(zhì)中水與碘發(fā)生化學(xué)反應(yīng)，根據(jù)反應(yīng)過(guò)程中碘的消耗，從而測(cè)定水分含量，因此選擇合適的溶劑對(duì)水分含量測(cè)定至關(guān)重要。選擇的溶劑不能與卡爾·費(fèi)休試劑的主要成分發(fā)生反應(yīng)，且不能生成水影響水分含量測(cè)定結(jié)果的準(zhǔn)確性。選擇的溶劑還需確?？梢猿浞秩芙鉁y(cè)試樣品，使其按照卡爾·費(fèi)休反應(yīng)的化學(xué)計(jì)量進(jìn)行，此外也要有明確的反應(yīng)終點(diǎn)[18]。



由于測(cè)試樣品為L(zhǎng)iBOB和LiODFB，兩種待測(cè)樣品中的硼原子遇到水和醇會(huì)發(fā)生分解反應(yīng)生成酸，在此反應(yīng)過(guò)程中消耗了水，會(huì)使水分含量測(cè)定結(jié)果產(chǎn)生偏差。目前市場(chǎng)在售的卡爾·費(fèi)休試劑的溶劑主要為甲醇，甲醇的溶解性雖較好，但副反應(yīng)較多，穩(wěn)定性差。使用市場(chǎng)在售的以甲醇為溶劑的卡爾·費(fèi)休試劑對(duì)LiBOB和LiODFB兩種樣品進(jìn)行水分含量的測(cè)定。漂移值下降到20 μg/min以下并且穩(wěn)定后，取0.10 g（精確至0.000 1 g）的LiBOB和LiODFB樣品進(jìn)行水分含量的測(cè)定，結(jié)果發(fā)現(xiàn)市售的以甲醇為溶劑的卡爾·費(fèi)休試劑只能測(cè)定兩個(gè)LiBOB和LiODFB樣品，第三個(gè)樣品進(jìn)樣后，經(jīng)過(guò)1 200 s仍未顯示結(jié)果。



此外，隨著進(jìn)樣次數(shù)的增加，體系穩(wěn)定后的漂移值逐漸升高，測(cè)試所需時(shí)間逐漸增加，試劑逐漸變渾濁，以上現(xiàn)象均能表明在測(cè)定過(guò)程中發(fā)生了其他副反應(yīng)，從而影響了水分含量的測(cè)試結(jié)果。



綜上所述，目前市場(chǎng)在售的以甲醇為溶劑的卡爾·費(fèi)休試劑幾乎不能滿足LiBOB和LiODFB等鋰鹽水分含量的檢測(cè)，其水分含量測(cè)試結(jié)果波動(dòng)較大，重復(fù)性測(cè)定效果較差，副反應(yīng)明顯。為了避免此現(xiàn)象的發(fā)生，需要對(duì)卡爾·費(fèi)休試劑的溶劑進(jìn)行優(yōu)化，減少醇類(lèi)物質(zhì)的含量，降低副反應(yīng)的發(fā)生，從而提高水分含量測(cè)定結(jié)果的準(zhǔn)確性。有文獻(xiàn)表明，采用乙基咪唑作為緩沖劑，二乙二醇乙醚作為溶劑配制成的卡爾·費(fèi)休試劑的穩(wěn)定性比乙二醇甲醚‐吡啶配制的卡爾·費(fèi)休試劑更好[19]，因此將選擇二乙二醇乙醚和碳酸丙烯酯代替甲醇作為溶劑進(jìn)行試驗(yàn)，減少副反應(yīng)的發(fā)生。

2.3 進(jìn)樣質(zhì)量的選擇

進(jìn)樣質(zhì)量也會(huì)對(duì)水分含量結(jié)果產(chǎn)生影響，因此應(yīng)先找到合適的進(jìn)樣質(zhì)量再進(jìn)行后續(xù)測(cè)定。分析比較了不同進(jìn)樣質(zhì)量對(duì)LiBOB和LiODFB樣品水分含量測(cè)定結(jié)果的影響，分別為0.05、0.10、0.15、0.20 g（精確至0.000 1 g），為了防止出現(xiàn)偶然誤差現(xiàn)象，對(duì)每個(gè)不同進(jìn)樣質(zhì)量均進(jìn)行了三次試驗(yàn)，不同進(jìn)樣質(zhì)量的水分含量測(cè)定結(jié)果及其測(cè)定所用時(shí)間見(jiàn)表1。由表1可知，當(dāng)進(jìn)樣質(zhì)量為0.05 g時(shí)，LiBOB和LiODFB兩種樣品的水分測(cè)定結(jié)果波動(dòng)相對(duì)較大；當(dāng)進(jìn)樣質(zhì)量為0.10 g時(shí)，LiBOB和LiODFB兩種樣品的三次水分測(cè)定結(jié)果最為集中，測(cè)試結(jié)果相差較小，重復(fù)性較好；進(jìn)當(dāng)樣質(zhì)量分別為0.15 g和0.20 g時(shí)，LiBOB和LiODFB兩種樣品的水分測(cè)定結(jié)果較為集中，波動(dòng)相對(duì)較小。

表1   不同進(jìn)樣質(zhì)量的水分測(cè)定結(jié)果

Tab.1   Moisture test results for different injection qualities



此外，由表1還可知，隨著進(jìn)樣質(zhì)量增加，分析時(shí)間也相應(yīng)的增長(zhǎng)。當(dāng)稱(chēng)樣質(zhì)量較小時(shí)，測(cè)定結(jié)果誤差較大，其主要有兩方面原因：

（1）從樣品的代表性來(lái)看，稱(chēng)樣質(zhì)量較少，可能無(wú)法充分代表整個(gè)樣品的特性。樣品中的水分分布往往不均勻，尤其LiBOB和LiODFB均為固體樣品，其水分含量可能在不同部位存在顯著差異。如果取樣量較少，可能會(huì)誤取到水分含量偏高或偏低的部分，導(dǎo)致測(cè)定結(jié)果偏離實(shí)際值。

（2）從樣品的均勻性來(lái)看，稱(chēng)樣質(zhì)量較少也會(huì)增加測(cè)定誤差的風(fēng)險(xiǎn)。即便是均勻性較好的樣品，如果取樣量過(guò)少，也可能會(huì)因?yàn)椴僮鬟^(guò)程中的微小誤差（如稱(chēng)重誤差、試劑滴定的精確度等）而導(dǎo)致結(jié)果的波動(dòng)較大。當(dāng)進(jìn)樣質(zhì)量過(guò)多時(shí)，測(cè)試樣品所需時(shí)間增長(zhǎng)，測(cè)試過(guò)程中不確定因素也會(huì)相應(yīng)增多，致使水分含量測(cè)試結(jié)果產(chǎn)生誤差。

綜上所述，為了節(jié)省測(cè)定時(shí)間及避免不必要的樣品浪費(fèi)，將LiBOB和LiODFB兩種樣品的進(jìn)樣質(zhì)量確定為0.10 g，此時(shí)的水分含量測(cè)定結(jié)果重復(fù)性最好，測(cè)定所用時(shí)間相對(duì)較少，最適合后續(xù)LiBOB和LiODFB兩種樣品的重復(fù)性測(cè)試試驗(yàn)。

2.4 LiBOB和LiODFB水分含量的測(cè)試

2.4.1 LiBOB水分含量的測(cè)試

等體系漂移值下降并穩(wěn)定在20 μg/min以下時(shí)，用減重法精確稱(chēng)量0.10 g（精確到0.000 1 g）的LiBOB樣品，將樣品加入到滴定杯中，連續(xù)重復(fù)測(cè)試6次，LiBOB樣品的水分含量測(cè)定結(jié)果及其測(cè)定所用時(shí)間如表2所示。從表2數(shù)據(jù)可以計(jì)算出，LiBOB樣品連續(xù)測(cè)試6次的水分含量平均值為37.1 μg/g，相對(duì)標(biāo)準(zhǔn)偏差為2.18%。試驗(yàn)結(jié)果表明，自主配制的以乙基咪唑?yàn)榫彌_劑，二乙二醇乙醚和碳酸丙烯酯為溶劑的卡爾·費(fèi)休試劑可以有效并且準(zhǔn)確測(cè)定LiBOB樣品的水分含量。

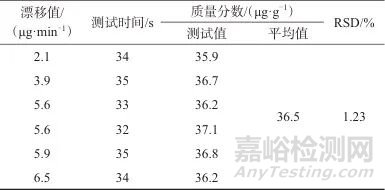

表2   LiBOB樣品中水分測(cè)定結(jié)果

Tab. 2   Moisture determination results in LiBOB samples



為驗(yàn)證配制的卡爾·費(fèi)休試劑測(cè)定LiBOB最大樣品量，將采取連續(xù)進(jìn)樣的方式，每次進(jìn)樣質(zhì)量均為0.10 g（精確到0.000 1 g），直至該卡爾·費(fèi)休試劑無(wú)法測(cè)定為止。結(jié)果表明，在連續(xù)進(jìn)樣25次后，試劑出現(xiàn)輕微渾濁，測(cè)定所需時(shí)間從原來(lái)的35 s左右增加到49 s左右，漂移值穩(wěn)定值從開(kāi)始的10 μg/min以內(nèi)增加到13 μg/min左右。將試劑放置24 h，第二天觀察到試劑明顯變渾濁，但使用該試劑仍能繼續(xù)測(cè)定LiBOB樣品，但其測(cè)定所需時(shí)間較前一天更長(zhǎng)，達(dá)到57 s；其漂移值穩(wěn)定值在19 μg/min左右。當(dāng)進(jìn)樣達(dá)到33次時(shí)，儀器漂移值長(zhǎng)時(shí)間不穩(wěn)定，無(wú)法進(jìn)樣。綜上所述，在進(jìn)樣質(zhì)量為0.10 g時(shí)，該卡爾費(fèi)休試劑能夠較為準(zhǔn)確的連續(xù)測(cè)定LiBOB樣品的水分含量，且測(cè)定值波動(dòng)較小，可連續(xù)重復(fù)測(cè)定32次。

2.4.2 LiODFB水分含量的測(cè)試

等體系漂移值下降并穩(wěn)定在20 μg/min以下時(shí)，用減重法精確稱(chēng)量0.10 g（精確到0.000 1 g）的LiODFB樣品，將樣品加入到滴定杯，連續(xù)重復(fù)測(cè)試6次中，LiODFB樣品的水分含量測(cè)試結(jié)果及其測(cè)試所用時(shí)間見(jiàn)表3。由表3可知，LiODFB樣品的水分含量平均值為36.5 μg/g，測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差為1.23%，連續(xù)進(jìn)樣6次測(cè)得的水分含量數(shù)值較為平均穩(wěn)定，相對(duì)標(biāo)準(zhǔn)偏差較小，因此該卡爾·費(fèi)休試劑測(cè)試LiODFB樣品也具有較好的精密度。

表3   LiODFB樣品中水分測(cè)試結(jié)果

Tab. 3   Moisture determination results in LiODFB samples



同樣采用連續(xù)進(jìn)樣的方式進(jìn)行驗(yàn)證該卡爾·費(fèi)休試劑的最大LiODFB樣品測(cè)試量，樣品進(jìn)樣質(zhì)量為0.10 g（精確至0.000 1 g）。該卡爾費(fèi)休試劑在測(cè)試LiODFB樣品達(dá)到20次后，試劑出現(xiàn)明顯渾濁。靜置24 h，觀察到該試劑出現(xiàn)沉淀物，但仍能正常檢測(cè)，測(cè)樣次數(shù)最高可達(dá)28次。

綜上所述，在進(jìn)樣質(zhì)量為0.10 g時(shí)，自主配制的卡爾·費(fèi)休試劑可有效的連續(xù)測(cè)試LiODFB樣品的水分含量，連續(xù)測(cè)試次數(shù)可達(dá)28次，且重復(fù)性較好，測(cè)量數(shù)值相對(duì)偏差較小。

2.5 樣品加標(biāo)回收試驗(yàn)

為了進(jìn)一步驗(yàn)證LiBOB和LiODFB兩種樣品的水分含量測(cè)試結(jié)果的準(zhǔn)確性，又進(jìn)行了加標(biāo)回收分析。用減重法精確稱(chēng)取0.10 g LiBOB和LiODFB樣品，加入滴定杯，然后加入不同質(zhì)量的標(biāo)準(zhǔn)水樣，進(jìn)行加標(biāo)回收試驗(yàn)，結(jié)果見(jiàn)表4。

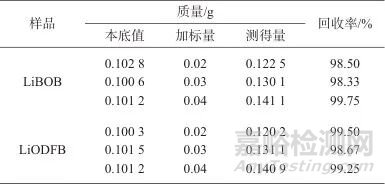

表4   加標(biāo)回收試驗(yàn)結(jié)果

Tab. 4   Results of standard addition recovery test



由表4可知，LiBOB和LiODFB兩種樣品水分含量測(cè)試方法的回收率為98.33%~99.75%，說(shuō)明該測(cè)試方法具有較好的準(zhǔn)確度。



3 結(jié)論

通過(guò)優(yōu)化卡爾費(fèi)休試劑的組成，使用乙基咪唑代替吡啶作為緩沖劑，減少了有毒物質(zhì)對(duì)人體的傷害；采用二乙二醇乙醚和碳酸丙烯酯代替甲醇作為溶劑，減少了醇類(lèi)物質(zhì)與鋰鹽副反應(yīng)的發(fā)生，提高了測(cè)定結(jié)果的準(zhǔn)確性。

通過(guò)分析確定了卡爾·費(fèi)休庫(kù)倫法測(cè)定LiBOB和LiODFB兩種樣品最佳進(jìn)樣質(zhì)量為0.10 g，同時(shí)探究了兩種樣品連續(xù)進(jìn)樣次數(shù)。結(jié)果表明，優(yōu)化后的卡爾·費(fèi)休試劑可連續(xù)重復(fù)測(cè)定LiBOB樣品30次以上，LiODFB樣品可達(dá)到25次以上，測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差均在3.0%以內(nèi)，回收率為98.33%~99.75%，表明該新卡爾·費(fèi)休試劑測(cè)定LiBOB和LiODFB兩種水分含量的精密度、準(zhǔn)確度較高。該方法可為鋰離子電池電解液鋰鹽的水分測(cè)定提供了一種可靠的理論支持以及準(zhǔn)確高效的測(cè)定技術(shù)，對(duì)鋰離子電池的研發(fā)和生產(chǎn)均具有重要意義。



參考文獻(xiàn)

1 CHEN S， LIU C， FENG R C， et al. Natural graphite anode for advanced lithium-ion batteries： Challenges， progress， and perspectives［J］. Chemical Engineering Journal， 2025， 503：158 116.

2 SHEEM J， KIM Y J. Dry-processed silicon-graphite composite electrodes for lithium-ion battery［J］. Electrochemical Society Meeting Abstracts， 2024（67）： 4 521.

3 LI J N， YANG J Z， JI Z Q，et al. Prospective application， mechanism， and deficiency of lithium bis（oxalate）borate as the electrolyte additive for lithium-batteries［J］. Advanced Energy Materials. 2023， 13（35）： 2 301 422.

4 秦國(guó)鑫， 張文峰， 裴志中， 等. 新型鋰鹽二氟草酸硼酸鋰的研究進(jìn)展［J］. 當(dāng)代化工研究， 2022（20）： 155.
    QIN Guoxin， ZHANG Wenfeng， PEI Zhizhong， et al. Research progress of new lithium salt lithium difluorooxalate borate［J］. Modern Chemical Research， 2022（20）： 155.

5 楊浩然， 李嘉樂(lè)， 丁俊華， 等. 應(yīng)用于鋰離子電池的二氟草酸硼酸鋰新型鋰鹽的合成［J］. 廣東化工， 2023， 50（7）： 1.
    YANG Haoran， LI Jiale， DING Junhua， et al. The synthesis of lithium difluoroxalate borate for lithium ion electrolyte［J］. Guangdong Chemical Industry， 2023， 50（7）： 1.

6 李昭娟. 痕量水對(duì)電解液及電池性能影響的研究［D］. 蘭州： 蘭州理工大學(xué)， 2020.
    LI Zhaojuan. Study on the effect of trace water for electrolyte and battery performance［D］. Lanzhou： Lanzhou University of Technology， 2020.

7 METZGER M， STREHLE B， SOLCHENBACH S， et al. Origin of H2 evolution in LIBs： H2O reduction vs. electrolyte oxidation［J］. Journal of the Electrochemical Society， 2016， 163（5）： A798.

8 FARIA-E-SILVA A， HECKEL L， BELLI R， et al. Determination of water content in direct resin composites using coulometric Karl Fischer titration［J］. Materials， 2022， 15（23） ： 852.

9 RIVERA-QUINTERO P， PATIENCE G S， PATIENCE N A， et al. Experimental methods in chemical engineering： Karl Fischer titration［J］. The Canadian Journal of Chemical Engineering， 2024， 102（9）： 2 980.

10 張小瑜. 卡爾費(fèi)休法測(cè)定化工產(chǎn)品中水分含量的探討［J］. 廣州化工， 2024， 52（21）： 128.
    ZHANG Xiaoyu. Exploration on Karl Fischer method for determining moisture content in chemical products［J］. Guangzhou Chemical Industry， 2024， 52（21）： 128.

11 段嫚雷， 王東輝， 孟嬌然， 等. 卡爾·費(fèi)休庫(kù)侖滴定法測(cè)試高純?nèi)樗嶂兴郑跩］. 化學(xué)分析計(jì)量， 2024， 33（2）： 57.
    DUAN Manlei， WANG Donghui， MENG Jiaoran， et al. Determination of water in high purity lactic acid with Karl Fischer Coulometric titration［J］. Chemical Analysis and Meterage， 2024， 33（2）： 57.

12 張強(qiáng)， 葛榮， 黃珂， 等. 卡爾·費(fèi)休法測(cè)試無(wú)水葡萄糖中水分含量研究［J］ .現(xiàn)代食品， 2023， 29（6）： 161.
    ZHANG Qiang， GE Rong， HUANG Ke， et al. Study on the determination of water content in anhydrous glucose by Karl Fischer method［J］. Modern Food， 2023， 29（6）： 161.

13 侯洋， 薛峰， 彭亞鋒. 卡爾·費(fèi)休庫(kù)倫法測(cè)試三水合檸檬酸鈣水分研究［J］. 中國(guó)食品添加劑， 2022， 33（1）： 173.
    HOU Yang， XUE Feng， PENG Yafeng. Determination of water content in calcium citrate trihydrate by Karl Fischer coulometric method［J］. China Food Additives， 2022， 33（1）： 173.

14 姚圣煊， 馬躍龍. 卡爾費(fèi)休容量法測(cè)試煙酸中水分含量［J］. 食品工業(yè)， 2020， 41（3）： 312.
    YAO Shengxuan， MA Yuelong. Karl Fisher volumetric method to determine the water content of nicotinic acid［J］. The Food Industry， 2020， 41（3）： 312.

15 ARO R， BEN AYOUB M W， LEITO I， et al. Moisture in solids： Comparison between evolved water vapor and vaporization coulometric Karl Fischer methods［J］. International Journal of Thermophysics， 2020， 41（8）： 113.

16 張曉琴， 朱洪斌， 余翔， 等. 應(yīng)用卡爾費(fèi)休庫(kù)侖法測(cè)試運(yùn)行SF6氣體中的微量水分［J］. 高壓電器， 2023， 59（5）： 185.
    ZHANG Xiaoqin， ZHU Hongbin， YU Xiang， et al. Micromoisture measurement of operating SF6 gas by Karl Fischer Coulometry［J］. High Voltage Apparatus， 2023， 59（5）： 185.

17 王芳， 羅敏， 郭濤， 等. 卡爾費(fèi)休法測(cè)試有機(jī)胺中水分含量的改進(jìn)研究［J］. 現(xiàn)代化工， 2022， 42（5）： 249.
    WANG Fang， LUO Min， GUO Tao， et al. Improvement of Karl Fischer method for determination of water content in organic amines［J］. Modern Chemical Industry， 2022， 42（5）： 249.

18 李風(fēng)華， 侯學(xué)偉. 卡爾·費(fèi)休滴定法測(cè)定異丙醇中水分含量［J］. 理化檢驗(yàn)-化學(xué)分冊(cè)， 2013， 49（10）： 1174.
    LI Fenghua， HOU Xuewei. Determination of moisture in iso-propanol by Karl Fischer titration［J］. Physical Testing and Chemical Analysis （Part B：Chemical Analysis）， 2013， 49（10）： 1174.

19 孟蓉， 尚汝田. 卡爾費(fèi)休法測(cè)試水分的發(fā)展及其在某些領(lǐng)域中的應(yīng)用［J］. 化學(xué)試劑， 2001（1）： 39.
    MENG Rong， SHANG Rutian. The development and application of Karl Fischer method for determining water［J］. Chemical Reagents， 2001， 23（1）： 39 .
