中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、術語和定義

光澤是涂膜把投射光線向同一方向反射的能力。光澤越高，反射的光量越多。涂膜的光澤用光澤儀測量，以光澤度表示，從規(guī)定入射角照射涂膜表面的光束，其正反射光量與在相同條件下從標準表面來的正反射光量之比的百分數(shù)表示。所以涂層光澤一般是指與標準板光澤的相對比較值。

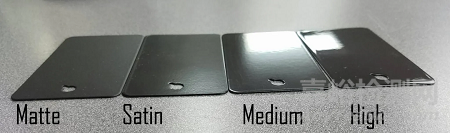

高光澤度可以體現(xiàn)被涂物體的高裝飾性，如轎車和飛機；柔和的光澤符合人體的生理需要，如家具和地板；電子廠房、醫(yī)院多采用亞光涂料以提供安靜、舒適和優(yōu)雅的環(huán)境；某些儀器部件對光學性能的特殊要求，其表面涂層是半光；建筑外墻涂料為了消除光污染和掩蓋本身缺陷，需要低光澤。

光澤助劑可以根據(jù)不同的光澤需求，對涂料起到提高或降低涂膜光澤的效果。

二、涂料光澤的影響因素

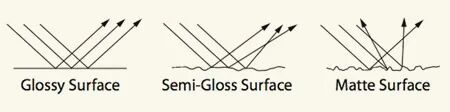

光線投射到涂膜表面，一部分被涂膜反射和散射，表面越是平整則反射部分越大，光澤值就越大。如果表面非常粗糙，則散射部分相應增加，光澤度就很低。因此，涂膜的光澤是其表面粗糙度的表現(xiàn)，主要影響因素有顏料的顆粒大小和分布、顏料的分散、顏料體積濃度、成膜過程等。

研究表明，顏料的顆粒大小和分布是影響涂膜光澤的重要因素，減小顏料的顆粒大小可以降低涂膜的粗糙程度從而提高光澤度，顏料顆粒平均直徑小于0.3 μm時才能夠獲得高光澤表面，顆粒大小在3~5 μm是消光效應最明顯。調(diào)整顏料——特別是體質(zhì)顏料的用量——是控制色漆漆膜表面光澤常用的方法。在一般油基漆中，無光澤的PVC為52.5%~71.5%，半光漆的PVC為33%~52.5%，磁漆PVC為20%~30%，這是由于樹脂能夠充分包覆顏料和填料，能夠形成平整的涂膜。顏料類型和用量確定后，它們在涂料中分散程度將決定漆膜的光反射特性。當有效地增加顏料分散性時，顏料的架凝體尺寸減小，面吸附基料的量增加了，產(chǎn)生光滑的表面，光澤隨顏料分散程度而提高。但是，過高的分散會使顏料顆粒吸附更多的基料，則可能導致漆膜低光澤。

三、光澤助劑的類型

使用消光劑和增光劑是調(diào)節(jié)涂料表面光澤的重要手段。增光劑主要是能提高顏料在涂料中分散、改進漆膜流平和降低漆膜表面張力的表面活性劑，主要通過改善顏料的分散和涂膜外觀增大光澤度。消光劑品種繁多，包括金屬皂、改性油蠟、功能型填料等，通過提高涂膜表面的粗糙度發(fā)揮作用。在涂料中應用的光澤助劑主要是消光劑。

（一）消光劑

能使漆膜表面產(chǎn)生粗糙度，明顯地降低其表面光澤的物質(zhì)稱為消光劑。涂料中使用的消光劑應能滿足下列基本要求：

①消光劑的折光指數(shù)應盡量接近樹脂的折光指數(shù)，不至于影響清漆透明度和色漆的顏色；

②化學穩(wěn)定性好，不影響涂料貯存和固化；

③分散性好且貯存穩(wěn)定；

④加入少量即能夠產(chǎn)生強消光性能；

常用消光劑及其使用涂料中大量使用的消光劑包括金屬皂、蠟、改性油消光劑和功能性填料等。

1. 金屬皂

金屬皂是研究和應用較早的消光劑，由于它與漆料組分不相容，以非常細微的懸浮物分散在涂料里，成膜時分布在漆膜表面，降低漆膜表面的光反射性而達到消光目的。

常用的金屬皂消光劑有硬脂酸鋁、鋅和鈣，鉛和鎂的皂用得較少。金屬皂消光劑的用量一般為涂料的基料的5%~20%，使用時須避免過度加熱和研影響消光效果，此外還具有增稠、防沉、防流掛等作用。

2. 蠟

蠟作為涂料的消光劑使用簡單，應用較早。涂料施工后，因溶劑揮發(fā)，蠟從漆中析出，形成微細結晶，浮在漆膜表面，形成一層散射光線的粗糙面而起到消光作用。

天然蠟已很少用作消光劑，取而代之的是半合成蠟和合成蠟。半合成蠟由天然蠟改性而得，如微粉脂肪酸酰胺蠟、微粉聚乙烯棕櫚蠟等；合成蠟多為低聚物，如低分子聚乙烯蠟、聚丙烯蠟、聚四氟乙烯以及它們的改性衍生物，它們不僅消光能力強，還能夠提高涂膜的硬度、耐水性、耐插傷性、耐濕熱性等。

3. 改性油

消光劑中有些干性油（如桐油）能形成無光漆膜，這是由于桐油中，共軛雙鍵反應活性高，漆膜底面不同的氧化交聯(lián)速度使漆膜表面凹凸不平，從而達到消光效果。為了克服生桐油的缺點，可使其進行部分聚合，在油料中加入天然橡膠稀溶液或其它消光劑。

4. 功能型填料

功能型填料包括微粉級合成二氧化硅、硅藻土、硅酸鎂、硅酸鋁等。微粉級合成二氧化硅主要有微粉級合成二氧化硅氣凝膠、微粉級沉淀二氧化硅、戟尚涓氣相二氧化硅。

微粉級合成二氧化硅氣凝膠具有強度高、分散中耐研磨、孔容積大的特點，且對涂膜的透明性和干燥性影響很小，目前此類產(chǎn)品多以國外公司為主。微粉級沉淀二氧化硅國內(nèi)產(chǎn)量較大，但是質(zhì)量檔次相對低，多用于低端涂料。這些材料作為消光劑使用時，一方面應注意顆粒大小和膜厚度的匹配，以平衡消光效果和涂膜外觀，另一方面要注意避免過度研磨。

（二）增光劑

增光劑能夠促進涂料流平、降低涂膜表面粗糙度，從而提高涂膜光澤度。常用的潤濕分散劑可以促進顏料分散、避免容易凝聚的顏料（如炭黑等）凝聚，從而提高涂膜光澤度；高沸點真溶劑或丙烯酸酯齊聚物、丁基纖維素可改善涂料流平，提高涂膜光澤度；硅油或改性聚二甲基硅氧烷可以降低涂料的表面張力，提高涂料對基材的潤濕，避免桔皮等表面缺陷，得到高光澤的涂膜。
