在芯片失效分析領域,EOS(電過應力)是一種常見的失效模式。傳統的EOS失效通常表現為電壓或電流輸入引腳的明顯燒毀痕跡,然而近期我們遇到很多特殊的案例(開蓋觀察可能的EOS引入引腳在電性測試并未檢測出來)。這種非典型的失效模式為我們理解EOS的傳播機制和失效路徑提供了新的視角。
典型案例:
某DC-DC芯片失效,Vin輸入未見明顯短路,但芯片輸出電壓異常。

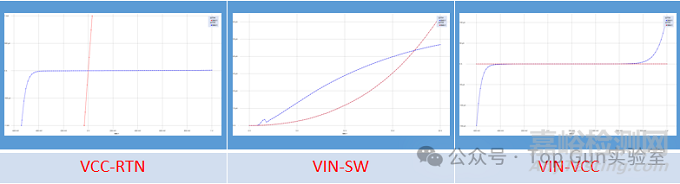

IV測試:VIN-VCC、VIN-SW、VCC-RTN異常,其中VCC-RTN短路,VIN-VCC開路;VCC-RTN阻抗下降但未見明顯短路。
注:紅色為失效芯片,藍色為正常芯片對比。

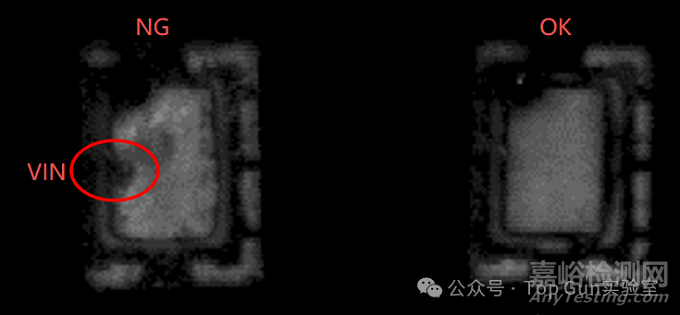

聲掃(SAT):失效芯片VIN管腳處有疑似燒毀點!

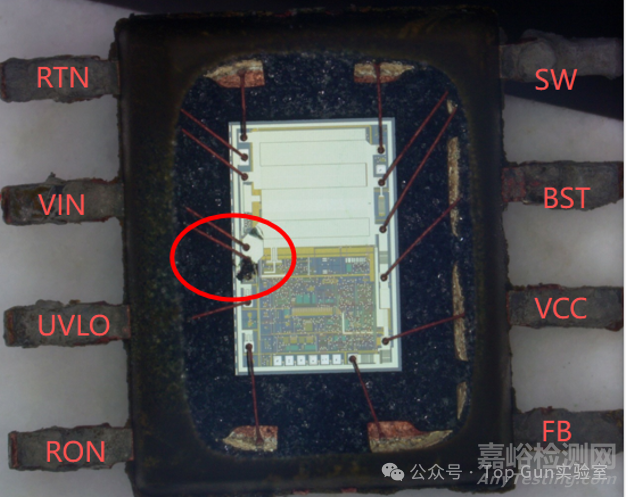

開蓋檢測(Decap): 嚯!開蓋一看,果然!VIN打線附近有明顯的Burn Mark。

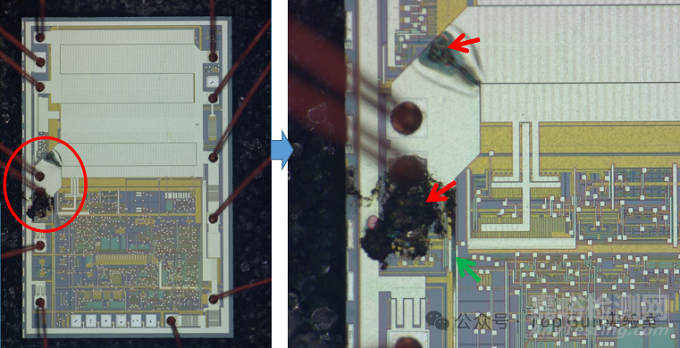

但是為什么VIN-RTN未短路,VCC-RTN短路呢?——通過進一步放大觀察可知,VIN相關的部分metal走線燒斷(詳見紅箭頭處),因此推斷VIN擊穿短路后產生了大電流,導致金屬metal燒毀,同時大電流沿著內部金屬連線傳播至相對脆弱的區域(詳見綠箭頭示意),最后在VCC-RTN路徑形成熱點燒毀,導致短路。

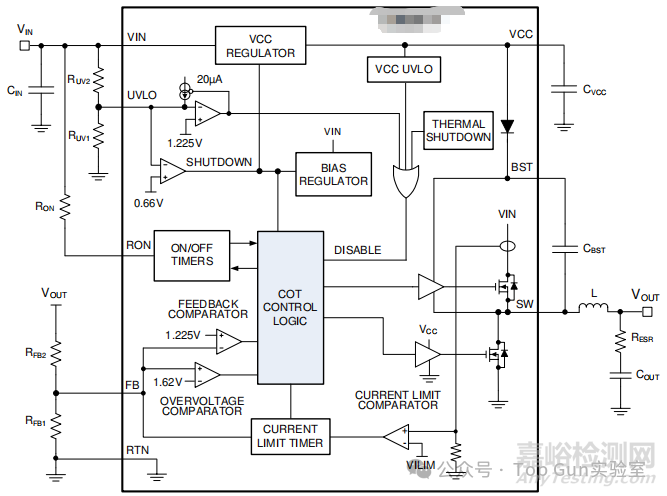

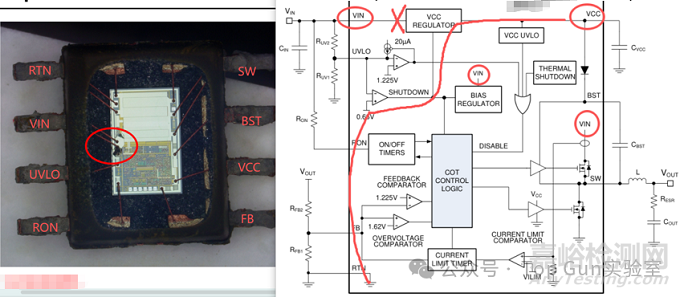

芯片燒毀路徑分析:VIN和VCC之間有一個VCC regulator,詳見規格書描述,這個regulator直連VIN,因此推斷VIN引入EOS后過流致使VIN到這個regulator的metal燒斷路(詳見下圖紅X位置),同時過流導致VCC regulator燒毀,最終始VCC-RTN呈現短路的現象,短路路徑為VCC-VCC regulator-RTN。








來源:Top Gun實驗室
