一. 制氧機行業標準
強制認證
·FDA(美國)美國食品藥品監督管理局
制氧機在FDA體系中屬于Ⅱ類醫療器械(ClassII)
法規編號：21CFR868.5655(適用于醫用氧氣發生器，即OxygenGenerator)
產品代碼：如CAW(便攜式制氧機)、NOU(固定式制氧機)
企業需要建立：ISO13485：制造商需建立質量管理體系
·NMPA(中國)認證
通過GB/T42061-2022(等同ISO13485)體系考核，由藥監局現場核查
YY/T0298-1998《醫用分子篩制氧設備通用技術規范》
國際行業標準
01.國際上，制氧機的重要標準包括ISO8359《醫用氧氣濃縮器安全要求》
此標準對醫用制氧機的安全要求進行了規范，涵蓋了制氧機的設計、制造和性能等多方面保障其在醫療環境中能安全穩定運行
ISO80601-2-67:2020《醫用電氣設備第2-67部分：氧氣濃縮器基本安全和基本性能》
IEC60601-1《醫用電氣設備安全通用要求》電氣安全、機械安全、輻射防護等基礎要求
02.美國標準F1464-93，對制氧機的性能指標有著明確規定，比如在連續工作狀態下，額定流量下的氧氣濃度變化必須在±3%以內，氧氣流量波動平均值必須在±10%以內，確保制氧機的制氧效果穩定可靠
國內行業標準
·YY/T0298-1998《醫用分子篩制氧設備通用技術規范》
·GB8982-2009《醫用及航空呼吸用氧》
·GB9706.1-2020《醫用電氣設備第1部分：基本安全和基本性能的通用要求》
·YY0505-2012《醫用電氣設備第1-2部分：安全通用要求并列標準：電磁兼容要求和試驗》
·GB/T191-2008《包裝儲運圖示標志》
二. EMC測試相關要求
輻射發射測試
發射(Emission)要求
控制設備產生的電磁干擾，避免影響其他設備：
·傳導發射(CE)：通過電源線傳導的干擾(EN55011或EN55032)
·輻射發射(RE)：空間輻射的電磁波(EN55011或EN55032)
·諧波電流(EN61000-3-2)與電壓波動(EN61000-3-3)
抗擾性測試
|
項目 |
測試要求 |
標準 |
|
靜電放電抗擾度(ESD) |
±2kV(接觸放電)±4kV(空氣放電) |
EN61000-4-2 |
|
射頻輻射抗擾度 |
3V/m(80MHz–2.7GHz，模擬無線設備干擾) |
EN61000-4-3 |
|
電快速瞬變脈沖群(EFT/B) |
±2kV(電源線) |
EN61000-4-4 |
|
浪涌抗擾度(Surge) |
±1kV(線對線)±2kV(線對地) |
EN61000-4-5 |
|
傳導射頻抗擾度 |
3V(0.15–80MHz) |
EN61000-4-6 |
|
特殊醫用環境要求 |
更高抗擾度等級下測試(如輻射抗擾度可能需10V/m) |
|
三. 制氧機的EMC行業痛點
EMC電磁兼容的行業痛點
|
痛點分類 |
醫用制氧機(EC60601-1-2) |
家用制氧機(EN55032/EN61000-6系列) |
|
1.抗干擾能力不足 |
需承受高嚴酷度環境(如醫院手術室電刀、高頻設備干擾)，易因射頻干擾導致氧濃度異常 |
家用Wi-Fi、藍牙、微波爐等干擾可能導致機器誤報警或停機 |
|
2.電源適應性差 |
需通過嚴苛的浪涌、電壓暫降測試(如±2kV浪涌)，但部分電源模塊設計冗余不足 |
家用電網不穩定(如農村電壓波動)，易觸發保護關機，影響持續供氧 |
|
3.無線功能干擾 |
集成遠程監控(如4G/Wi-Fi)時，可能干擾生命體征監測模塊(如SpO?傳感器) |
低成本W(wǎng)i-Fi模塊未優化EMC，與家電頻段沖突(如2.4GHz) |
|
4.靜電放電(ESD)失效 |
金屬面板或觸摸屏易受ESD干擾(如醫護人員操作時靜電導致系統重啟) |
用戶接觸按鍵或接口時靜電可能損壞控制板(需±8kV空氣放電防護) |
|
5.傳導發射超標 |
電機驅動電路(如壓縮機)產生高頻噪聲，影響醫院敏感設備(如ECG監護儀) |
低成本開關電源EMI濾波不足，導致電源線傳導發射超標(EN55032ClassB) |
|
6.機械噪聲與EMI耦合 |
壓縮機振動引發PCB共振，導致信號線電磁輻射(RE)超標 |
緊湊設計下，高頻電路與電機距離過近，EMI相互耦合 |
使用中常見問題
·氧濃度不穩定
根據相關標準，制氧機氧濃度需保持在一定范圍，但實際使用中常出現氧濃度忽高忽低的情況，影響氧療效果。比如一些制氧機在長時間工作后，氧濃度會下降，無法滿足患者需求。
·噪音過大
制氧機作為家庭使用設備，運轉聲音過大不僅影響使用者情緒，還會打擾家人生活。特別是對聲音敏感群體，如老人、孕婦等，過大噪音可能導致氧療效果打折扣甚至產生負面影響。
·壽命短
制氧機核心部件分子篩在長時間工作后，會因吸附水分受潮壞損，降低制氧能力。同時，機器工作中的振動會使部件持續碰撞磨損，縮短制氧機使用周期。
四. 電路設計對于EMC的解決方案
設計階段的電磁兼容性考慮
在產品設計初期，應針對可能出現的電磁干擾源進行預判；通過對電路結構、信號傳輸路徑等進行分析，預測潛在的干擾點，從而優化電路設計，減少電磁干擾的產生；音特公司團隊建議引入DFMEA機制，可以提升產品競爭力。
醫用屏蔽措施
醫用制氧機(高嚴酷環境，遵循IEC 60601-1-2)
|
屏蔽措施 |
設計前期考慮要點 |
應用示例 |
|
機箱屏蔽 |
采用全金屬機箱(如鋁合金)，接縫處使用導電襯墊(導電泡棉/簧片)確保連續導電性開孔尺寸≤λ/20(針對最高干擾頻率，如2.7GHz時開孔≤5.5mm) |
避免手術室電刀(高頻噪聲)通過縫隙輻射進入設備 |
|
線纜屏蔽 |
所有外部線纜(電源、傳感器)采用雙層屏蔽線(編織層+鋁箔)，屏蔽層360°端接電源線加裝鐵氧體磁環(抑制30MHz-1GHz共模噪聲) |
防止SpO?傳感器信號受ICU監護儀射頻干擾 |
|
PCB屏蔽 |
高頻電路(如MCU、無線模塊)局部覆蓋金屬屏蔽罩，接地阻抗<10mΩ敏感模擬電路(氧濃度檢測)與數字電路分區布局 |
避免Wi-Fi模塊(2.4GHz)干擾ADC采樣電路 |
|
濾波器集成 |
電源輸入端插入π型濾波器(差模+共模抑制)，醫療級X/Y電容(滿足耐壓4kV)電機驅動線串接共模扼流圈 |
抑制壓縮機PWM調速產生的傳導發射EN55011 |
|
接地策略 |
單點接地(星型拓撲)，避免地環路 金屬外殼與安全地（PE）低阻抗連接(<0.1Ω) |
防止ESD放電(±8kV)時地電位浮動導致系統復位 |
|
無線模塊隔離 |
4G/5G模塊置于獨立屏蔽艙，天線采用定向設計+SAW濾波器(抑制帶外噪聲)軟件啟用“醫療模式”(動態調整發射功率) |
避免遠程監控信號干擾心臟起搏器等敏感設備(需滿足IEC60601-1-2附錄G) |
家用屏蔽措施
低成本導向，遵循EN 55032 Class B
|
屏蔽措施 |
設計前期考慮要點 |
應用示例 |
|
選擇性屏蔽 |
僅對噪聲源(如開關電源、電機)局部屏蔽(鍍鎳鋼片)，非全金屬機箱塑料外殼內壁噴涂導電漆(表面電阻<1Ω/sq,square為1cm的正方形涂層) |
降低Wi-Fi(2.4GHz)對控制板的輻射干擾 |
|
簡化線纜處理 |
電源線使用單層屏蔽線(鋁箔)，USB/按鍵線采用雙絞線替代屏蔽線(成本優化)磁環僅安裝在噪聲源出口(如電機線) |
避免微波爐(2.45GHz)通過電源線耦合干擾 |
|
PCB經濟型設計 |
用接地平面替代屏蔽罩，關鍵信號線包地處理。優先選用集成EMC防護的IC(如內置TVS的MCU) |
降低DC-DC轉換器輻射(EN55032ClassB限值) |
|
濾波器簡化 |
電源輸入使用單級LC濾波器(非π型)，省略Y電容(避免漏電流風險)電機并聯RC吸收電路(非共模扼流圈) |
滿足傳導發射限值，同時控制BOM成本 |
|
接地妥協方案 |
混合接地(低頻單點+高頻多點)，塑料外殼通過PCB接地平面實現“虛擬屏蔽” |
平衡ESD防護(±4kV接觸放電)與成本 |
|
無線模塊選型 |
選用預認證FCC/CE的Wi-Fi模塊(如ESP32)，軟件限頻(避開ISM頻段擁擠信道) |
防止與藍牙耳機、智能家居設備同頻干擾 |
濾波器的使用
增加電源濾波器，可降低電磁干擾的傳播途徑；電源濾波器能夠過濾掉電源線上的高頻干擾信號，保障輸入制氧機的電源純凈，從而確保信號的清晰與完整。
|
電源輸入濾波器 |
特性 |
醫用制氧機 |
家用制氧機 |
|
拓撲結構 |
多級濾波(π型或T型)，含共模(CM)和差模(DM)抑制 |
單級LC濾波，以差模抑制為主 |
|
|
器件選型 |
醫療級X/Y電容(耐高壓、低漏電流）共模扼流圈(高阻抗，寬頻帶) |
普通X電容和陶瓷電容低成本鐵氧體磁珠 |
|
|
關鍵參數 |
插入損耗≥40dB(1MHz-1GHz)漏電流≤100μA |
插入損耗≥20dB(30MHz-300MHz) |
|
|
電機/壓縮機驅動 |
濾波措施 |
三相電機加裝正弦波濾波器 PWM輸出端串接共模扼流圈+RC吸收電路 |
單相電機并聯RC緩沖電路。簡化EMI濾波器 |
|
抑制目標 |
避免干擾生命支持設備(如ECG、呼吸機) |
滿足民用EMI限值 |
|
|
醫用制氧機的濾波器以高可靠性、全頻段抑制為核心，而家用產品更關注基礎EMC合規與成本控制 |
|||
電纜的EMC解決
|
布局要素 |
具體措施 |
目的 |
|
分區布線 |
將電路劃分為噪聲區(電機、電源)敏感區(氧傳感器、MCU)、混合區(通信模塊)，各區之間保持≥5cm間距，必要時用金屬隔板隔離 |
避免電機噪聲耦合到傳感器信號線(如SpO?模擬信號) |
|
線纜分類走線 |
高壓/大電流線(如壓縮機電源)：最短路徑+貼機箱邊緣走線低頻信號線(如溫度傳感器)：雙絞線+遠離噪聲源 高頻信號線(如Wi-Fi天線)：同軸電纜+獨立通道 |
減少串擾和輻射發射(RE) |
|
屏蔽與接地 |
所有外部接口線纜（電源、傳感器）采用雙層屏蔽線(編織層+鋁箔)，屏蔽層360°端接至金屬機箱，屏蔽線接地點為單點接地(避免地環路) |
抑制射頻干擾(如手術室電刀的高頻噪聲) |
|
捆扎與固定 |
同類線纜分組捆扎，組間間隔≥3cm 使用金屬線槽或導電扎帶固定，避免塑料扎帶(可能積累靜電) |
防止振動導致線纜摩擦磨損(醫用設備需通過機械振動測試) |
|
過孔與穿孔設計 |
線纜穿過金屬機箱時，使用導電襯墊或EMI濾波穿心電容密封孔洞，避免線纜與開孔邊緣平行(直角穿孔減少泄漏) |
保持機箱屏蔽完整性(滿足10V/m輻射抗擾度) |
優化電路設計
通過減少高頻信號的回路面積，降低其發射的電磁波強度。采用多層電路板設計、合理布局元器件等方式，優化電路結構，提高電路的抗干擾能力

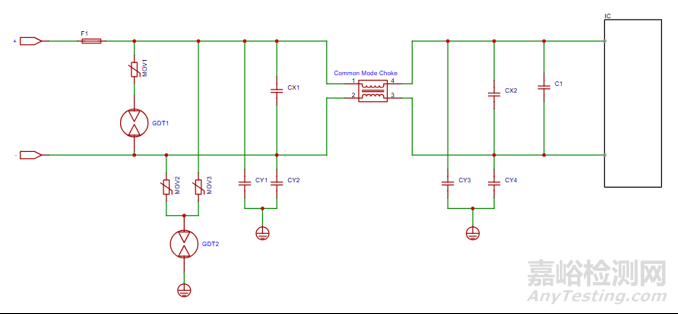

AC電源接口EMC及可靠性設計
AC電源接口：
用于連接外部220V交流輸入。
|
型號 |
器件類型 |
使用位置 |
作用 |
封裝 |
|
2R600L |
GDT |
電源接口 |
浪涌，防雷(戶外產品，關注續流問題) |
2RXXXL |
|
14D561K/14D511K |
MOV |
電源接口 |
浪涌，防雷 |
14D |
|
CMZ/CML |
EMI 共模抑制器 |
電源接口 |
共模抑制 |
SMD |

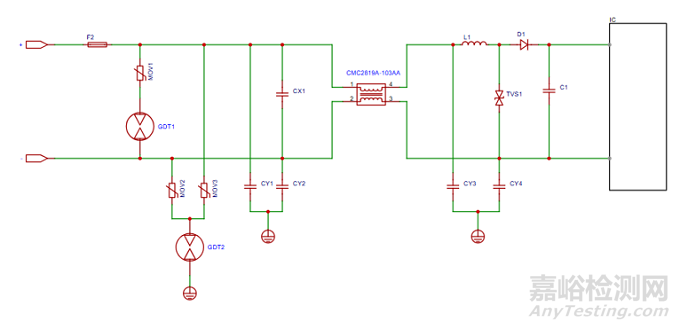

12V/24V車載電源接口EMC及可靠性設計
DC電源接口：
用于連接外部 12V/24V車載電源輸入， 支持離線使用。
|
型號 |
器件類型 |
使用位置 |
作用 |
封裝 |
|
2R600L |
GDT |
電源接口 |
浪涌，防雷(戶外產品，關注續流問題) |
2RXXXL |
|
14D561K/14D511K |
MOV |
電源接口 |
浪涌，防雷 |
14D |
|
CMZ/CML |
EMI 共模抑制器 |
電源接口 |
共模抑制 |
SMD |
|
SMBJ24CA/SMBJ33CA |
TVS |
電源接口 |
浪涌，拋負載 |
SMB |

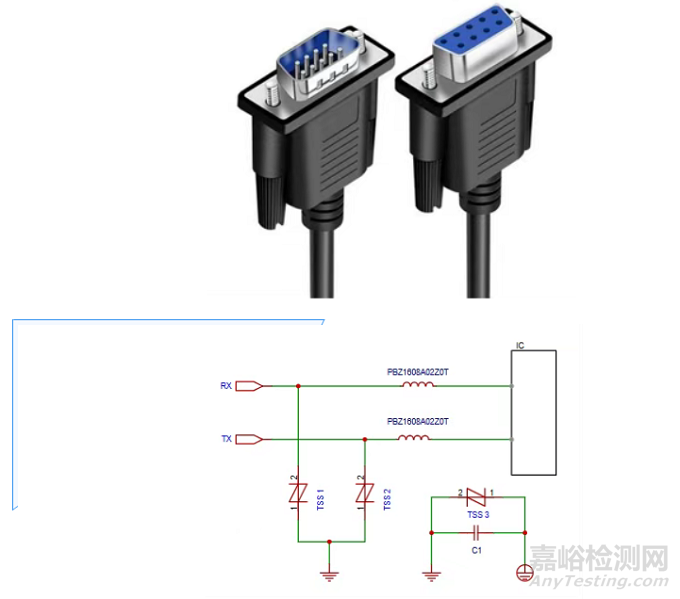

RS-232 接口EMC及熱插拔可靠性設計
RS232接口:
是常用的串行通信接口之一， RS232適用于短距離設備互聯(如打印機、鼠標等)，但需通過電平轉換芯片(如 MAX232 )適配不同邏輯電平。
|
型號 |
器件類型 |
使用位置 |
作用 |
封裝 |
|
P0220SCL |
TSS |
RS232接口 |
浪涌、靜電 |
SMB |
|
P3100SCL |
TSS |
RS232接口 |
雷擊、浪涌、靜電 |
SMB |
|
PBZ1608A02Z0T |
磁珠 |
RS232接口 |
消除高頻干擾 |
1608 |
RS-485 接口EMC及熱插拔可靠性設計
RS485接口:
RS-485是一種串行通信標準，可以支持多個設備通過同一條串行總線進行通信；且適用于中長距離通信，具有較好的抗干擾能力和數據傳輸穩定性。
|
型號 |
器件類型 |
使用位置 |
作用 |
封裝 |
|
P0080SCL |
TSS |
RS485接口 |
浪涌、靜電 |
SMB |
|
PBZ1608A02Z0T |
磁珠 |
RS485接口 |
消除高頻干擾 |
1608 |

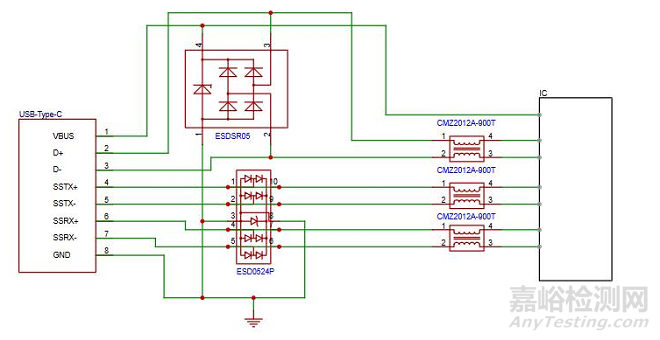

USB接口EMC及熱插拔可靠性設計
USB-Type-C接口:
USB接口具有高速數據傳輸能力，廣泛應用于機器人與外部存儲設備、傳感器等的連接。其高速模式下的數據傳輸速率可達5Gbps，能快速傳輸大量數據，如機器人視覺圖像數據具備即插即用特性，方便用戶隨時連接和更換設備，提高機器人使用的便捷性，在各類機器人應用場景中發揮著關鍵作用。
|
型號 |
器件類型 |
使用位置 |
作用 |
封裝 |
|
ESD0524P |
ESD |
USB接口 |
浪涌、靜電 |
DFN2510 |
|
ESDSR05 |
ESD |
USB接口 |
浪涌、靜電 |
SOT143 |
|
CMZ2012A-900T |
EMI 共模抑制器 |
USB接口 |
共模抑制 |
2012 |

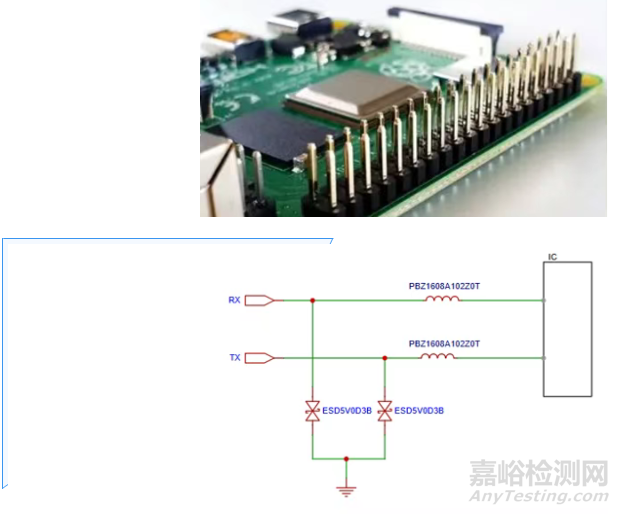

GPIO/UART/I2C接口EMC及熱插拔可靠性設計
GPIO接口(通用輸入輸出)：
用于連接傳感器、執行器等外設，支持自定義編程控制。
|
型號 |
器件類型 |
使用位置 |
作用 |
封裝 |
|
ESD5V0D3B |
ESD |
GPIO接口 |
浪涌、靜電 |
SOD323 |
|
PBZ1608A102Z0T |
磁珠 |
GPIO接口 |
消除高頻干擾 |
1608 |
使用高質量元器件
選用優質電容、電感等元器件，減少元器件自身帶來的電磁干擾;高質量的元器件性能穩定，能夠在一定程度上降低電磁干擾的產生，提高制氧機的整體電磁兼容性。
來源：Internet
