電源板作為電子設備的能量來源，其性能直接影響整個系統的穩定性和可靠性。在實際應用中，由于元件參數偏差、環境溫度變化、負載波動以及老化等因素的影響，電源板的輸出特性會產生變化。容差設計正是為了確保在各種極端條件下，電源板仍能滿足設計要求而必須進行的關鍵工程設計環節。科學的容差設計不僅能提高產品可靠性，還能在保證性能的前提下優化成本，避免過度設計。
一、容差設計概述與理論基礎
容差是指元件或系統參數允許偏離其標稱值的范圍。電源板容差設計需要綜合考慮元件參數變化、環境因素變化和工作條件變化對電源性能的影響，通過科學的方法確保在所有這些變化條件下，電源板仍能穩定可靠工作。
元件參數變化主要來源于三個方面：初始容差（制造偏差）、溫度系數帶來的變化和時間老化造成的參數漂移。環境因素包括環境溫度、濕度、機械應力和干擾等。工作條件則包括輸入電壓波動、負載變化以及各種瞬態工況。
容差設計的數學基礎是極值分析和統計分析方法。極值分析（Worst-Case Analysis）考慮所有參數同時處于最不利組合時的情況，確保系統即使在最惡劣條件下也能正常工作。統計分析（如蒙特卡洛分析）則基于參數的概率分布，評估系統性能的合格率，更加符合實際生產情況。
二、電源板容差設計詳細步驟
步驟一：確定設計要求和性能指標
容差設計的第一步是明確電源板的設計要求和性能指標，這是后續所有設計工作的基礎。需要確定的指標包括：
1.輸入電壓范圍：明確最小、正常和最大輸入電壓值
2.輸出電壓精度：通常要求±2%、±3%或±5%的精度
3.負載電流范圍：從輕載到滿載的具體范圍
4.工作溫度范圍：商業級(0℃~70℃)、工業級(-40℃~85℃)或軍用級(-55℃~125℃)
5.效率要求：在不同負載條件下的最小效率
6.紋波和噪聲：輸出電壓交流成分的限制
7.瞬態響應：負載突變時的電壓偏差和恢復時間
8.可靠性指標：如MTBF（平均無故障時間）
以一款工業用12V/5A開關電源為例，其設計要求可能為：輸入電壓85VAC~265VAC；輸出電壓精度±5%；負載電流0.1A~5A；工作溫度-40℃~85℃；滿載效率>85%；紋波<100mVpp；負載瞬態響應(0.5A→5A)電壓偏差<250mV，恢復時間<500μs。
步驟二：電路拓?fù)溥x擇與基本原理分析
根據設計要求選擇合適的電源拓?fù)浣Y(jié)構。常見拓?fù)浒ǎ?/span>
1.線性穩壓器：簡單、低噪聲但效率低，適用于小功率場合
2.Buck降壓轉換器：效率高，適用于降壓應用
3.Boost升壓轉換器：用于升壓場合
4.Buck-Boost升降壓轉換器：輸入輸出壓差大時使用
5.Flyback反激式轉換器：適用于中小功率隔離電源
6.Forward正激式轉換器：適用于中功率應用
7.LLC諧振轉換器：適用于高效率高功率密度應用
選擇拓?fù)浜?，需要深入分析其工作原理和傳遞函數。以Buck轉換器為例，其輸出電壓公式為：
其中D為占空比。但實際上，由于功率器件的導通壓降、電感直流電阻等寄生參數的影響，實際輸出電壓會略有偏差。
步驟三：關鍵元件參數容差分析
識別電源電路中的關鍵元件并分析其參數容差對性能的影響：
1.反饋電阻分壓網絡：直接決定輸出電壓精度
其中Vref為參考電壓，R1和R2為分壓電阻
2.電感：電感值影響紋波電流和工作模式
電感值偏差會導致紋波電流變化，影響效率和穩定性
3.輸出電容：容值影響輸出紋波和瞬態響應
電容容差和ESR變化直接影響輸出紋波
4.參考電壓源：精度和溫漂直接影響輸出電壓精度
5.振蕩電阻/電容：決定開關頻率，影響多個性能參數
對每個關鍵元件，需要查閱數據手冊，確定其初始容差、溫度系數和老化特性。例如，普通電阻可能有±5%的初始容差和±200ppm/℃的溫度系數，而精密電阻可達到±0.1%和±25ppm/℃。
步驟四：建立電路數學模型與傳遞函數
建立電源系統的數學模型是進行容差分析的基礎。對于開關電源，通常使用狀態空間平均法建立小信號模型。
以Buck轉換器為例，其控制到輸出的傳遞函數為：
其中RL為負載電阻。
基于這個模型，可以分析元件參數變化對系統穩定性、頻響特性等的影響。例如，電感L和電容Cout的變化會影響系統的極點位置，ESR的變化會影響零點的位置，從而影響相位裕度和增益裕度。
步驟五：最壞情況分析(Worst-Case Analysis)
最壞情況分析考慮所有參數同時處于最不利極限值時的情況，確保即使在這種極端條件下系統仍能正常工作。
進行最壞情況分析的步驟：
1.確定每個參數的最大值和最小值
2.分析參數組合對關鍵性能的影響
3.找出導致性能最差參數組合
4.驗證在最壞情況下是否滿足設計要求
以輸出電壓精度為例，考慮以下最壞情況：
最大輸出電壓情況：Vref最大，R1最大，R2最小
最小輸出電壓情況：Vref最小，R1最小，R2最大

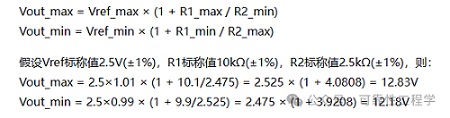

計算公式：
對于標稱12V輸出，波動范圍達到12.18V~12.83V(約±2.7%)，已接近±3%的限制。如果考慮溫度變化和老化因素，可能超出容限，需要選擇更精密的元件或加入調節機制。
步驟六：蒙特卡洛分析(Monte Carlo Analysis)
蒙特卡洛分析是一種統計分析方法，通過隨機抽樣評估參數變化對系統性能的影響。與最壞情況分析相比，蒙特卡洛分析更能反映實際生產中的產品分布情況。
進行蒙特卡洛分析的步驟：
1.確定每個參數的統計分布特性（通常假設為正態分布）
2.設置大量仿真次數（通常1000-10000次）
3.每次仿真隨機生成一組參數值
4.統計分析仿真結果，計算合格率
現代電路仿真軟件如PSpice、LTspice都提供蒙特卡洛分析功能。以LTspice為例，可以進行以下設置：
.step param run 1 1000 1 ; 進行1000次仿真
.param R1_value = flat(10k0.99, 10k1.01) ; R1值在±1%范圍內均勻分布
.param R2_value = gauss(2.5k, 2.5k*0.01) ; R2值符合正態分布，σ=1%
通過蒙特卡洛分析，可以得到輸出電壓的分布直方圖，計算合格率，并識別影響性能的關鍵因素。
步驟七：靈敏度分析
靈敏度分析用于確定各個參數變化對系統性能影響的相對重要性，幫助識別最關鍵參數，指導容差分配和成本優化。
靈敏度定義為性能指標對參數變化的導數：
其中P為性能指標，X為參數值。
以Buck轉換器輸出電壓對反饋電阻R1的靈敏度為例：
通過靈敏度分析，可以發現：
反饋電阻比值R1/R2的靈敏度較高
參考電壓Vref的靈敏度為1（直接影響輸出電壓）
電感、電容等元件的靈敏度相對較低
基于靈敏度分析結果，可以對高靈敏度元件選擇 tighter tolerance（更緊的容差），對低靈敏度元件選擇 looser tolerance（更寬松的容差），在保證性能的同時優化成本。
步驟八：溫度變化影響分析
溫度變化會導致元件參數漂移，影響電源性能。需要進行溫度掃描分析，評估在整個工作溫度范圍內電源性能的變化。
關鍵元件的溫度特性：
1.電阻：具有溫度系數，通常為ppm/℃級別
2.電容：容值隨溫度變化，電解電容尤其明顯
3.半導體：導通電阻、增益、參考電壓等隨溫度變化
4.磁性元件：電感值隨溫度略有變化
以反饋電阻為例，假設電阻溫度系數為±100ppm/℃，工作溫度范圍-40℃~85℃，相對于25℃室溫最大變化±65℃，則電阻值最大變化±0.65%。
參考電壓源的溫漂也需要考慮，典型值為±50ppm/℃~±100ppm/℃。
綜合考慮所有溫度影響，重新計算最壞情況下的輸出電壓變化。
步驟九：降額設計(Derating)
降額設計是指使元件工作在低于其額定值的應力水平，提高可靠性和壽命。降額設計是容差設計的重要組成部分。
關鍵元件的降額考慮：
1.電阻：功率降額（通常<50%額定功率），電壓降額
2.電容：電壓降額（通常<80%額定電壓），紋波電流降額
3.半導體：電壓降額，電流降額，結溫降額（通常<125℃）
4.磁性元件：磁通密度降額，電流降額
例如，一個額定電壓50V的電容用在24V電路中，降額系數為24/50=48%，滿足降額要求。降額設計需要綜合考慮成本、體積和可靠性，找到最佳平衡點。
步驟十：可靠性預測與壽命估算
基于容差分析結果，進行可靠性預測和壽命估算。常用方法包括：
1.故障模式與影響分析(FMEA)：識別潛在故障模式及其影響
2.故障樹分析(FTA)：分析系統故障與元件故障之間的邏輯關系
3.基于MIL-HDBK-217或Telcordia SR-332的可靠性預測：計算失效率λ和MTBF
例如，使用MIL-HDBK-217方法，元件總失效率：
