非金屬夾雜物作為獨立相存在于鋼中，破壞鋼基體的連續性，加大鋼組織不均勻性，嚴重影響鋼的性能。提高材料質量，生產潔凈鋼，控制夾雜物的性質和形態是冶煉和鑄錠過程中的艱巨任務，而精準評估鑒定非金屬夾雜物也變得十分重要。
鋼中非金屬夾雜物的檢驗標準，如ASTM、DIN、ISO及我國GB/T 10561-2023《鋼中非金屬夾雜物含量的測定標準評級圖顯微檢驗法》等，僅適用評定壓縮比≥3的軋制或鍛制鋼中非金屬夾雜物的含量，而鑄錠中的夾雜物形貌呈球狀，檢驗標準不適用。
本文主要介紹鋼錠中夾雜物的兩種評定和統計的檢驗方法，金相統計檢驗法和掃描電鏡統計檢驗法。金相統計檢驗法依賴光學顯微鏡（OM）人工觀測與手動計數，成本低、操作直觀、容易實施，但耗時長、主觀性強。掃描電鏡統計檢驗方法利用掃描電子顯微鏡和能譜儀通過圖像處理技術自動識別、分類和統計夾雜物，在檢測效率、數據可重復性方面有顯著優勢，但檢測條件的設置對檢測結果有關鍵影響，增大放大倍數和圖像分辨率會增強識別能力，但也會延長分析時間。所以應針對樣品情況合理設置相關參數，確保得到準確結果。
01實驗材料
研究人員以高中壓轉子鋼為檢測對象，從鋼水階段取出試樣，待冷卻凝固后加工成表面光滑的Ø32mm×15mm的金相試樣，依次采用180#，320#，600#，1000#水砂紙粗磨、細磨、粗拋光、精拋光處理，檢測面無劃痕、無干擾雜質。
02檢驗方法
2.1 金相統計檢驗法
（1）單位面積夾雜物數量統計

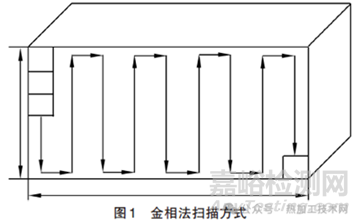

利用光學顯微鏡觀察拋光試樣。放大倍數100×，觀察區域Ø20mm。選定檢測區域，連續觀察每個視場，記錄視場內的顆粒夾雜物（見圖1）。
利用金相分析軟件對采集的圖像進行二值分割，提取特征顆粒夾雜物， 按夾雜物的等效圓直徑(ECD)進行分類，并對5~10μm、10~25μm、25~50μm、>50μm 各類夾雜物數量分別統計，得出不同尺寸范圍單位面積上夾雜物數量，即夾雜物的數量密度。每爐次統計分析多個試樣，本文以單個試樣檢測為例說明。

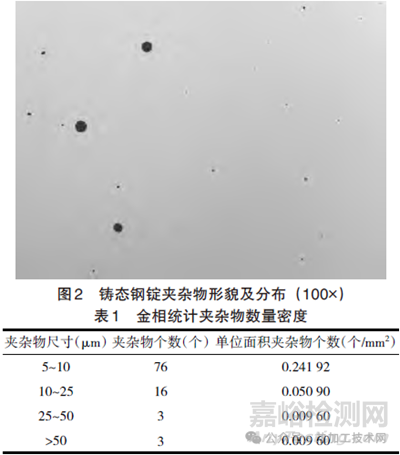

針對鑄錠中夾雜物的形貌及分布（見圖2），經過金相圖像分析軟件處理，得到夾雜物數量分布結果（見表1）。
（2）夾雜物成分分析

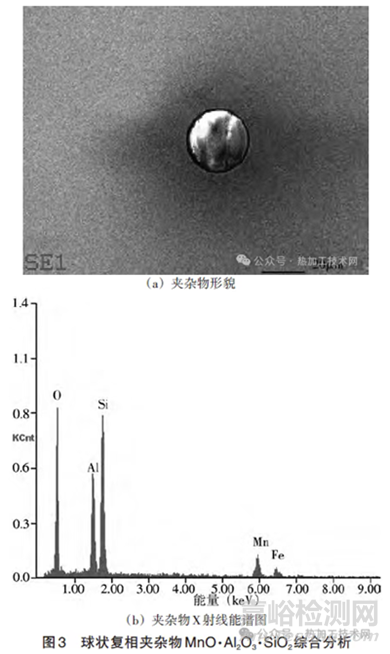

通過掃描電鏡和能譜儀測定夾雜物成分，確定夾雜物類型。每個試樣EDS能譜分析不少于10個特征顆粒夾雜物。鑄態鋼錠中球狀復相夾雜物MnO·Al2O3·SiO2是高中壓轉子鋼水中加入Si、Mn脫氧后形成，夾雜物尺寸分布為10~25μm范圍內（見圖3）。
2.2 掃描電鏡自動統計檢驗方法
掃描電鏡自動統計檢驗方法源自GB/T 30834-2022《鋼中非金屬夾雜物的評定和統計掃描電鏡法》。利用掃描電鏡、能譜儀及自動特征分析軟件測定鋼中非金屬夾雜物數量、尺寸、形態和分布。

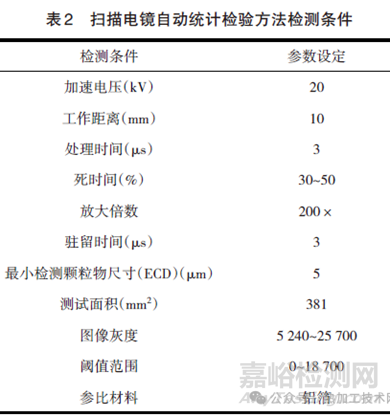

自動統計檢驗方法主要包括兩部分：①按照預先設定完成夾雜物的探測、測量和EDS分析；②根據不同標準對數據進行分析、輸出報告，生成復雜三元相圖（見表2）。檢測基本流程：定義檢測區域—設置檢測條件—檢測特征顆粒—采集能譜—定量分析—數據處理。
利用GB/T 30834-2022《鋼中非金屬夾雜物的評定和統計掃描電鏡法》進行夾雜物分類統計時，建議將試樣面積取大些，以便在遠離試樣邊緣的規定面積內測量。鋼中夾雜物含量低時，檢測區域設置足夠大具有代表性，而夾雜物含量高時可提高檢測效率。

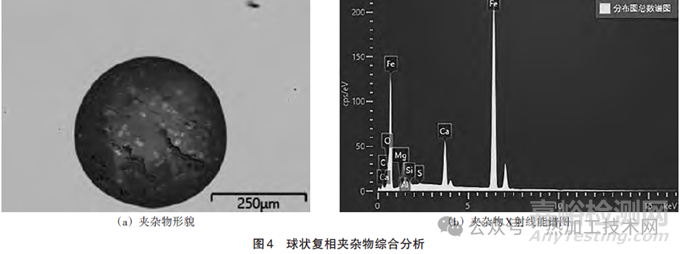

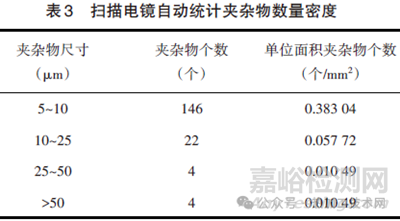

數據處理后，得到夾雜物分布（見表3，圖4）。結果顯示，富含Ca (Mg)O的顆粒或液滴成為夾雜物核心，SiO2和Al2O3都會在Ca(Mg)O核心上沉淀，或CaO相與鋼液、耐火材料或鋼中其他成分產生反應而形成另一種富CaO的夾雜物相，形成MgO·Al2O3·SiO2·CaO復相夾雜物。
03結語
鋼中非金屬夾雜物含量雖然少，對鋼的性能影響極大，所以必須進行定性和定量檢測。
（1）掃描電鏡自動統計檢驗方法可實現自動化，提高檢測效率，但是放大倍數、檢測面積等條件設置對分析結果有關鍵性影響。鋼中夾雜物含量低時檢測區域要設置足夠大以具代表性，含量高時可提高檢測效率。
（2）人工統計耗時，依賴檢測人員的經驗，但成本低、操作直觀、易實施。
（3）應用掃描電鏡自動統計檢驗法需要配置相應的附件和分析軟件。未配置分析軟件時，采用金相統計檢驗方法亦可滿足要求。
來源：一重集團天津重型裝備工程研究有限公司
