本文只針對 “部件試驗” 進行討論。
1、通電模式下試驗
無論是直接放電還是間接放電，都是 只有捆扎的線束是放在絕緣塊上的。

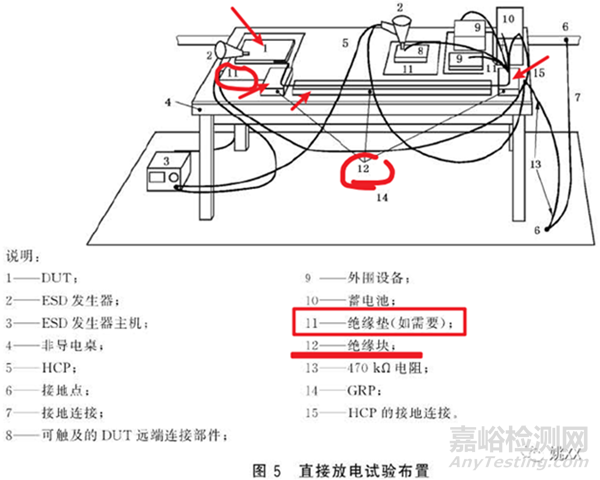

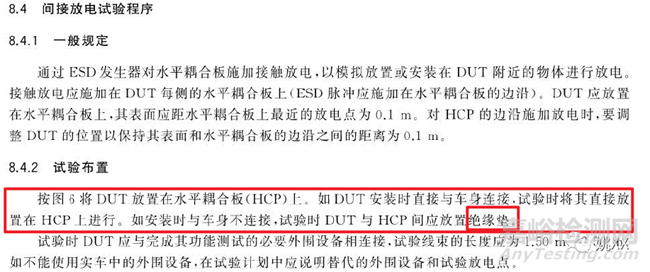

DUT的放置，要考慮安裝方式，如DUT 安裝時直接與車身連接，試驗時將其直接放置在HCP 上進行。如安裝時與車身不連接， 試驗時DU T 與HCP 間應放置絕緣墊。。注意，此處是絕緣墊不是絕緣塊。
圖示中的隔離支撐物在正文中描述的實為“絕緣墊”。
絕緣塊與絕緣墊的詳細描述見標準的6.5條和6.6條。。其主要差異是絕緣塊與絕緣墊的厚度不同：絕緣塊的厚度為（50±5）mm; 絕緣墊的厚度為2~3mm。厚度不同會造成放置在其上的DUT對水平耦合板的分布參數不同，影響實驗結果。
實際試驗過程中，有些實驗室把DUT和線束都放置在絕緣塊上，這其實是不對的，其緣由可能是受老的國標GB/T19951-2005的影響，舊的標準對試驗布置的描述是絕緣塊，且比較模糊。
對比發現，GB/T19951-2019 其實是在向GB/T 17626.2 靠近。
2、不通電模式下試驗

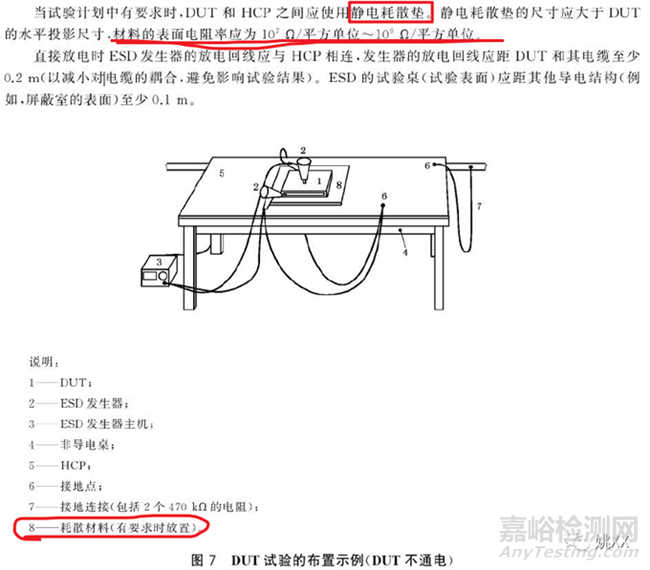

如果有需要，在DUT和水平耦合板之間放置的是 靜電耗散墊。
實際試驗時，有直接放置防靜電膠墊的，如下圖這種
