機械沖擊試驗屬于力學環境試驗中一種非常常用檢測項目之一，它主要用來確定電工電子元器件、設備及其他產品在使用和運輸過程中承受非多次重復的機械沖擊的能力，以評價其對沖擊環境的適應性和結構完好性。機械沖擊是指機械系統或其部分受到突然、急劇、非周期性的沖擊時，發生的時間甚至快于系統固有振動周期的狀態的驟然變化。
機械沖擊的特性在于：持續時間短，沖擊過程為一次性而不呈現為周期性。產品在流通過程中都存在沖擊環境，通常沖擊環境都來自彈性體之間的機械撞擊，也可以理解為在沖擊過程中遇到的非經常性，非重復性的沖擊力，這種沖擊力的脈沖持續時間較短，產生的加速度較大。
一、機械沖擊試驗的三種基本波形

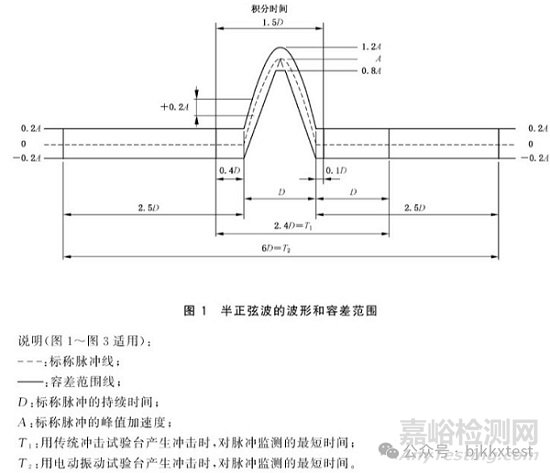

1、半正弦波:正弦波的半個周期；半正弦形脈沖適用于模擬線性系統的撞擊或線性系統的減速所引起的沖擊效應,例如彈性結構的撞擊。

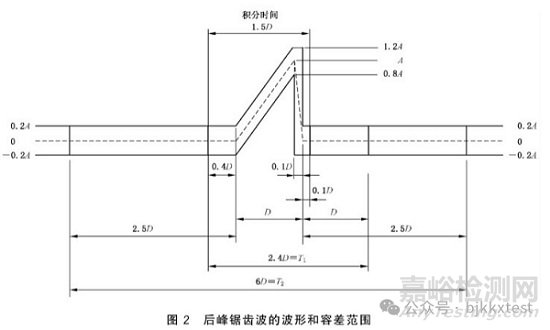

2、后峰鋸齒波：具有短的下降時間的不對稱三角形；后峰鋸齒形脈沖具有比半正弦形脈沖和后峰鋸形脈沖更均勻的響應譜。

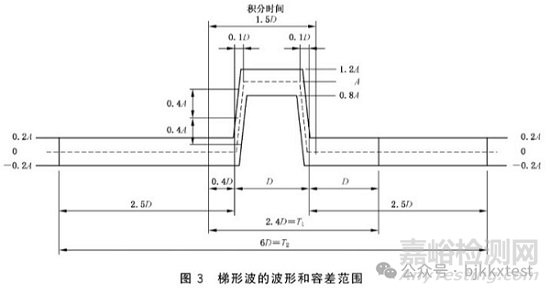

3、梯形波：具有短的上升和下降時間的對稱梯形；梯形脈沖能在較寬的頻譜上比半正弦形脈沖產生更高的響應。如果試驗的目的是為了模擬諸如空間探測器或衛星發射段爆炸螺栓引起的沖擊環境的效應,便可以采用這種沖擊波形；
二、我們應該如何選定合適的測試參數進行機械沖擊測試呢？可以從以下5個方面著手：
1、確定沖擊方向
一般來說，沖擊測試的方向?yàn)槿齻€相互垂直的正反向，也就是X軸正方向，X軸反方向，Y軸正方向，Y軸反方向,Z軸正方向，Z軸反方向，共計6個方向。
2、確定沖擊次數
每個方向沖擊的次數一般是3次的居多，也有要求每方向10次、100次或500次等情形。

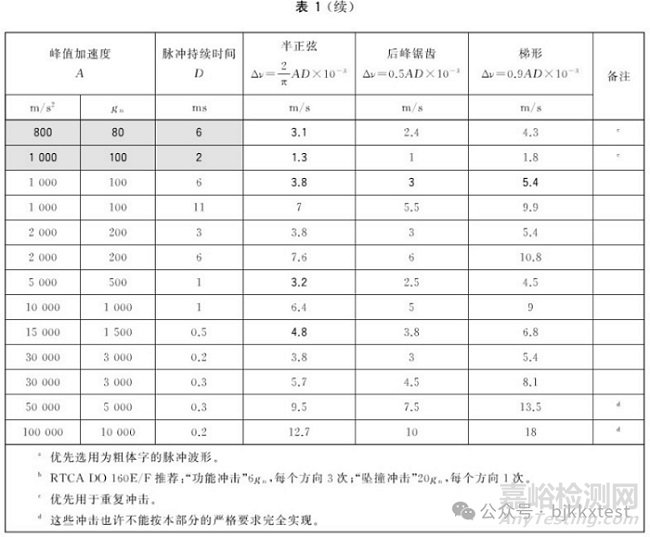

3、確定沖擊加速度
沖擊的加速度代表了沖擊試驗的強度，相當于用多大的力作用于受試產品。如：
5g,10g,15g,18g,20g,30g,50g,100g等要求。
4、確定脈沖持續時間
脈沖持續時間一般用ms單位表示，如半正弦波沖擊，15g,11ms,施加15g的力持續11ms的時間看受試產品外觀結構或功能是否發生改變。
5、選定沖擊測試的脈沖波形
基本脈沖波形有半正弦波、梯形波、后峰鋸齒波三種脈沖波形，通常選用半正弦波的沖擊較多。
三、推薦的沖擊測試條件
√ 每方向沖擊次數
3次；100次；500次；1000次等等，通常選擇3次的居多；
√ 沖擊方向
應在樣品三個正交軸的正反向依次施加相關規范規定次數的沖擊，也就是說進行6個方向，通常每方向沖擊3次，共計18次沖擊。

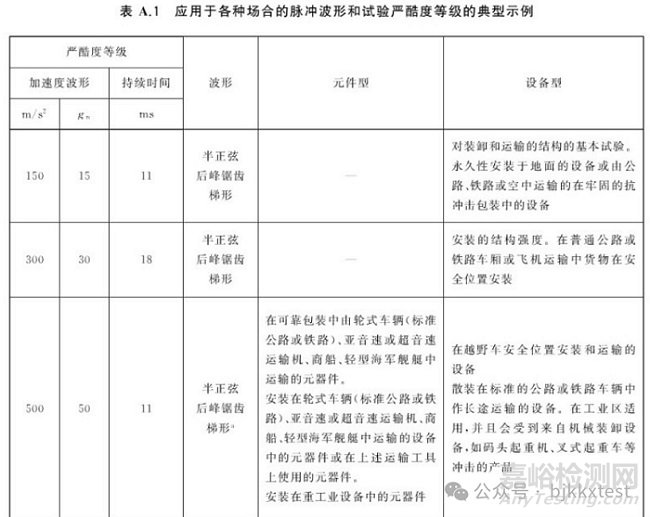

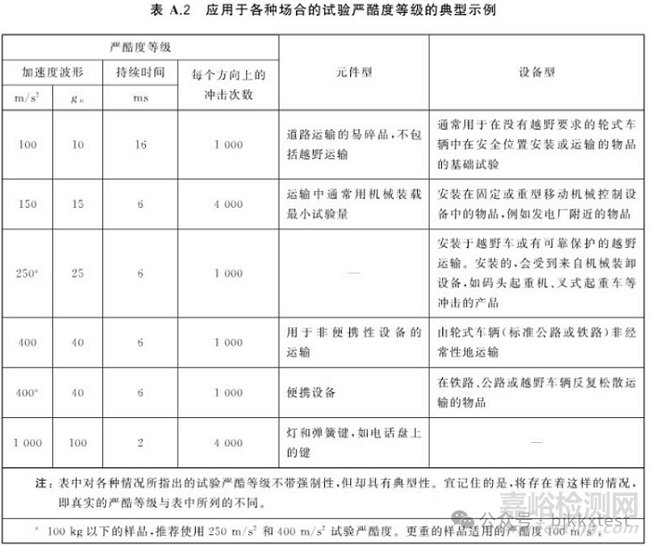

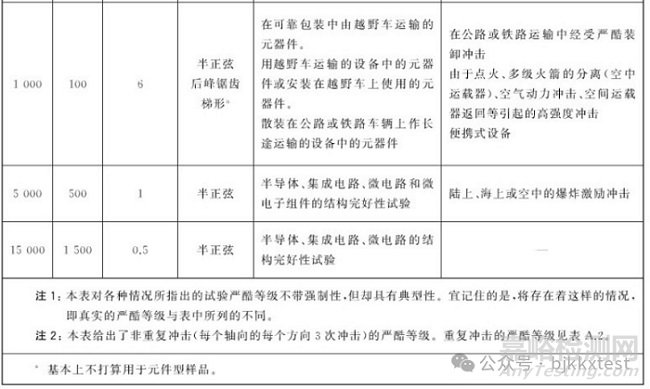

四、典型使用場合下的測試嚴酷等級示例
五、機械沖擊試驗常用標準
1、GB/T2423.5-2019，IEC60068-2-27:2008《環境試驗 第2部分:試驗方法 試驗Ea和導則:沖擊》
2、GB/T28046.3-2011， ISO16750-3:2023《道路車輛 電氣及電子設備的環境條件和試驗 第3部分：機械負荷》
3、GB/T9813.1-2016《計算機通用規范 第1部分：臺式微型計算機》
4、GB/T9813.2-2016《計算機通用規范 第2部分：便攜式微型計算機》
5、GB/T9813.3-2017 《計算機通用規范 第3部分：服務器》
6、GB/T9813.4-2017《計算機通用規范 第4部分：工業應用微型計算機》
7、GJB150.18A-2009 《裝備實驗室環境試驗方法 第18部分：沖擊試驗》
8、GJB367A－2001《通信設備通用規范》
9、GB/T21563-2018 《軌道交通 機車車輛設備 沖擊和振動試驗》
10、IEC61373：2010《軌道交通 機車車輛設備 沖擊和振動試驗》
11、EN50155:2021《軌道交通 機車車輛電子裝置》
12、GB/T14598.27-2017《量度繼電器和保護裝置 第27部分：產品安全要求》。
