FinFET簡介
鰭式場效晶體管（FinFET）并非傳統平面 MOSFET 的簡單“縮小”，而是將通道“立”成魚鰭狀的三維結構。這一轉變讓柵極三面環抱通道，漏電驟減，電流驅動能力卻更強，由此成為 10 nm 之后幾乎所有先進工藝的共同選擇。
把時間軸拉長，F(xiàn)inFET 的“種子”早在 1967 年就已埋下——當年 Farrah 與 Steinberg 提出雙柵薄膜晶體管的設想；1989 年，日立中央研的“DELTA”第一次把薄硅鰭立起來，驗證了立體柵的可行性；世紀之交，加州大學伯克利分校團隊正式拋出 “FinFET” 這一名稱，并系統論證其縮微潛力。真正讓 FinFET 走出實驗室的是英特爾：2011 年 22 nm 節點商用落地，平面時代至此畫上句號，半導體產業旋即跨入三維柵極的新紀元。
物理結構和工作原理
FinFET與傳統的平面MOSFET設計有著顯著不同。FinFET并非采用平坦的二維通道，而是采用三維（3D）結構，其中硅通道被抬高為從基板突出的薄而垂直的“鰭片”。
然后，柵極電極會從多個側面環繞該鰭片，通常會形成“三柵極”結構，即三面（頂部和兩側），也可能形成“雙柵極”結構，即兩面（兩側），因此稱為FinFET。這種獨特的3D架構極大地改善了對通道的靜電控制能力。

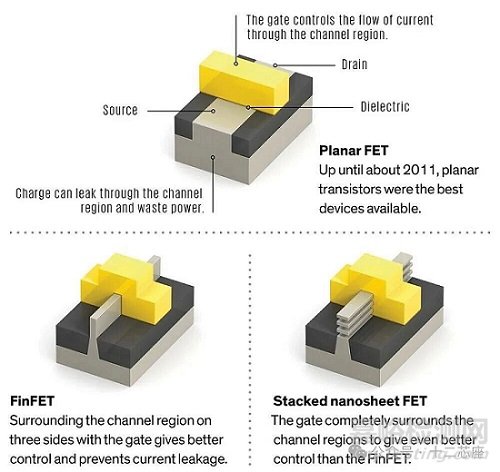

在傳統的平面MOSFET中，柵極僅從頂面控制通道。隨著通道長度的縮短，柵極對整個通道的影響逐漸減弱，導致控制性能下降，尤其是在源極和漏極區域附近。這會導致諸如漏極感應勢壘降低效應（DIBL）和亞閾值漏電流增加等有害現象，即使晶體管應該處于“關閉”狀態，電流也會流過。
FinFET通過有效增加?xùn)艠O與通道之間的接觸面積來緩解這些問題。通過將柵極包裹在鰭片周圍，來自柵極的電場可以對整個通道施加更強、更均勻的控制。這種增強的靜電耦合使得“開”和“關”狀態之間的切換更加利落，從而減少漏電流并提高切換速度。“鰭片”本身可以被看作是多個平行通道，這也增加了晶體管的有效寬度，從而在給定尺寸下增加了驅動電流。

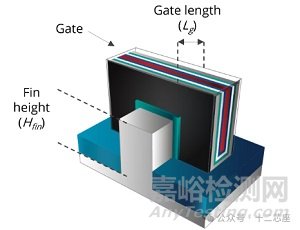

FinFET的結構，（Source：Applied Materials）
FinFET結構簡單介紹——簡單寫寫
FinFET:終極指南(含Process講解)
工作原理：FinFET的工作原理核心在于對通道實現增強的柵極控制。多柵極結構允許柵極從多個方向影響通道，從而實現更優的靜電控制。這種改進的控制使FinFET能夠在較低電壓下工作，同時實現更高的驅動電流，從而使其比平面型的同類產品更高效、更強大。
相較于傳統MOSFET的優勢——FinFET技術相較于傳統平面MOSFET有幾項顯著的改進：
靜電控制加強：環繞式柵極結構對通道實現了更優異的控制，顯著減少了困擾較小晶體管的短通道效應。
漏電流抑制：改進的柵極控制可大幅降低漏電流，從而提高電源效率，尤其是在待機模式下。
性能提升：FinFET可提供更高的驅動電流和更快的開關速度，從而提高電子設備的整體性能。
可擴展性：3D 拓?fù)浒?ldquo;寬度”轉向“高度”，在不犧牲性能的情況下繼續實現微型化，而平面設計通常會因持續的微型化而導致性能下降。
制造流程和挑戰
FinFET的生產涉及多個復雜的制程：
使用精密光刻技術進行鰭片圖案化
采用先進沉積方法的柵極堆疊工程
采用更小節點的多重圖案化技術
全面的計量和檢測程序
FinFET生產存在幾個挑戰：
制程復雜性：3D結構增加了制造復雜性和成本。
熱管理：緊湊的結構可能導致熱點，需要高效的散熱方案。
缺陷控制：更小的尺寸和更多的制程步驟使得缺陷管理更具挑戰性。

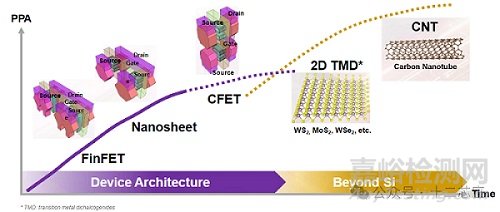

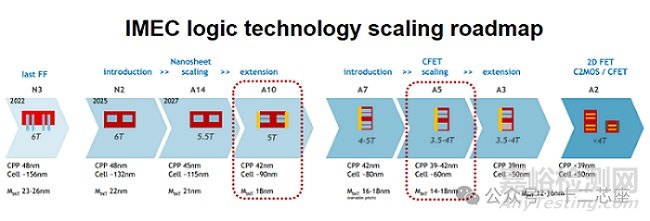

未來發展與趨勢
FinFET技術的未來將有以下幾項重要發展：
全環繞柵極場效應晶體管（GAAFET）：FinFET的這種演變有望實現更好的性能和可擴展性。
材料創新：對石墨烯和二硫化鉬等新材料的研究可以增強FinFET的性能。
混合架構：與量子計算和類腦計算架構的融合，代表著一個令人興奮的新領域。
結論
FinFET技術代表了半導體設計領域的一項關鍵進步，它不僅推動了摩爾定律的持續演進，也解決了現代電子設備面臨的部分挑戰。
