導語：近日，復旦大學集成電路與微納電子創新學院周鵬、劉春森團隊率先研發出全球首顆二維-硅基混合架構閃存芯片（2D flash），實現了400皮秒超高速非易失存儲，是迄今最快的半導體電荷存儲技術。

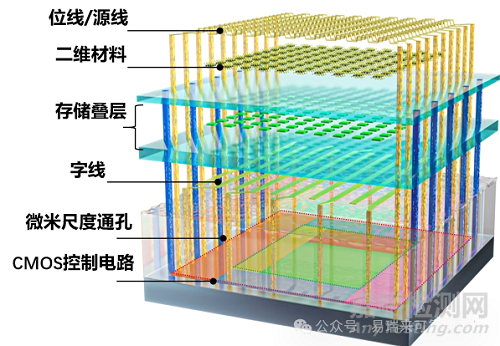

圖 1 二維-硅基混合架構閃存芯片結構示意圖
一、二維超快閃存的基本特性
二維超快閃存中“二維”是什么含義
二維超快閃存中的“二維”指利用具有一定柔性的二維材料作為電子通道，通過原子級（厚度僅 1～3 個原子層，約0.5~1 納米）平整結構實現電子高速遷移，突破了傳統硅基材料速度瓶頸。

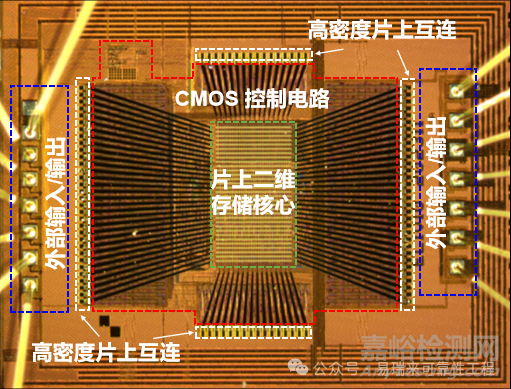

圖 2 二維-硅基混合架構閃存芯片光學顯微照片
技術背景
傳統閃存采用硅材料作為電子通道，電子移動易受散射、能量低，類似“面包車在擁堵道路行駛”。而二維材料（如石墨烯、二氧化鉬MoS?、二硒化鎢WSe?等）具有原子級平整結構，電子加速快、極低散射，如同“法拉利在高速公路行駛”，可實現400皮秒（1皮秒=萬億分之一秒）的超快寫入速度。
當下最快的存儲器速度在1-30納秒，但均為斷電即丟失數據的易失性存儲器；而傳統閃存雖能存留數據，存儲速度卻比處理器芯片工作速度落后上萬倍。
400皮秒延遲徹底打破了“存儲壁壘”，讓數據存取速度首次匹配GPU算力；其二維材料天然特性使功耗降低67%。
更令人振奮的是，這項技術可直接嫁接現有成熟的硅基CMOS 工藝，大大減少了新的產線投資。
關鍵創新
復旦大學團隊通過創新實現多項突破：
材料革命：開發原子級平整二維材料工藝
- 二維材料優勢：石墨烯（電子遷移率200,000 cm²/V·s）與二硫化鉬（帶隙1.8 eV）形成范德華異質結構，實現原子級厚度存儲單元（僅0.65nm）
- 量子隧穿效應：通過精準控制量子隧穿電流（精度達皮安級），實現電荷存儲與讀取。

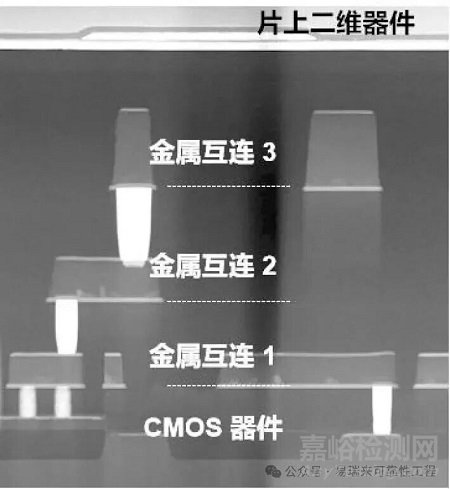

圖 3 二維-硅基混合架構閃存芯片透射電子顯微鏡照片
核心工藝：解決了二維存儲電路與標準CMOS不兼容的工程化問題
- 長纓架構：通過模塊化的集成方案，先將二維存儲電路（需要平整的襯底）與成熟CMOS電路分離制造，再與CMOS控制電路通過高密度微米尺度通孔（如同樂高積木的凸起和凹槽)把兩者“扣”在一起，實現完美芯片集成。
- 超高良率：這種設計繞開了CMOS襯底不平整的難題，芯片集成良率達94.3%。

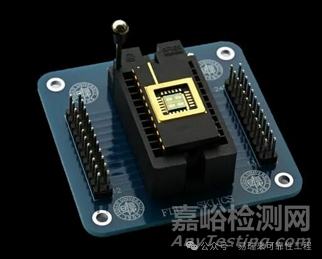

圖 4 封裝后的二維-硅基混合架構閃存芯片（帶測試板）
二、與 3D NAND 的性能對比
二維超快閃存（基于二維材料的新型閃存技術）與3D NAND（立體堆疊閃存技術）在核心性能、技術原理和應用場景上存在顯著差異，具體對比如下：
核心技術原理差異
|
|
二維超快閃存 |
3D NAND |
|
核心技術 |
利用原子級厚度二維材料作為電子通道，通過原子級平整結構實現電子高速遷移，突破傳統硅基材料的速度瓶頸 |
微米級厚度，通過垂直堆疊存儲單元（如“蓋樓房”）提升存儲密度 |
|
結構特點 |
依賴材料本身的電子特性優化速度 |
層數是核心競爭指標（如32層、128層等），層數越多存儲密度越高 |
關鍵性能指標對比
|
性能指標 |
二維超快閃存 |
3D NAND |
|
寫入速度 |
寫入速度可達400皮秒（1皮秒=10?¹²秒），比現有最快閃存快上千倍 |
隨機寫入速度仍受限于NAND閃存的物理機制（微秒級） |
|
存儲密度 |
目前階段以速度突破為目標，密度尚待提高 |
通過垂直堆疊實現大容量，單Die容量已從早期128GB發展到1TB以上 |
|
擦寫次數 |
待充分驗證：二維材料的電荷保持能力和循環壽命需長期測試。 |
3D NAND通過優化單元結構（如減少干擾），耐久性優于2D NAND，企業級產品擦寫次數可達數10萬次 |
|
功耗 |
二維材料電子遷移效率高，無需高壓操作。0.644pJ/bit |
3～5pJ/bit 量級。隨層數增加可能導致散熱和控制電路功耗上升 |
當前狀態及應用場景
|
|
二維超快閃存 |
3D NAND |
|
當前狀態 |
實驗室突破階段：復旦大學等團隊已驗證原理，工程化需解決材料量產和成本問題 |
商用成熟階段：三星、長江存儲等廠商已實現大規模量產，層數持續提升 |
|
應用前景 |
需超高速數據讀寫的場景：如AI實時推理、自動駕駛傳感器數據緩存、高頻交易等 |
大容量存儲場景：如智能手機、SSD、數據中心云存儲、企業級服務器 |
復旦大學研發的新型電荷存儲技術，意味著其傳輸速度比普通U盤快了近20萬倍，數據刷新時間也是內存技術的上千倍。與此同時，數據在寫入之后保存年限非常久。即使無外界能量輸入，信息也可以保存最多10年。不僅如此，數據的存儲時長甚至實現了按需定制：人們可以自主設置數據信息在設備中的存儲時間，最短10秒，最久10年，過期就自動消失。這些全新特性不僅在高速內存中可以極大降低存儲功耗，同時還可以實現數據有效期截止后自然消失，在特殊的保密場景中有極大的應用價值。
三、AI 時代的數據糧倉
團隊的下一步計劃：用3-5年時間把芯片存儲容量從現在的“K級”提升到“M級”。
二維器件具有天然的訪問速度優勢，可突破閃存本身速度、功耗、集成度的平衡。人工智能時代，當下的AI系統瓶頸正在從前端的算力轉向后端的存儲和數據，未來的模型會越來越龐大。期待該成果以更快速度從實驗室走向大規模應用，融入個人電腦、移動端設備等場景，撬動一個每年600億美金的巨大市場變革。
展望二維-硅基混合架構閃存芯片的未來，周鵬-劉春森團隊期待該技術顛覆傳統存儲器體系，讓通用型存儲器取代多級分層存儲架構，為人工智能、大數據等前沿領域提供更高速、更低能耗的數據支撐，讓二維閃存成為AI時代的標準存儲方案。
