在現代工程領域，系統的復雜性呈指數級增長。從航天飛機、高速鐵路網絡到全球云計算基礎設施，這些系統由數以萬計的硬件部件和軟件模塊通過非線性、高耦合的方式交互構成。系統的失效不再源于單一部件的簡單故障，而往往是多個子系統在特定時序和條件下異常交互的涌現結果。因此，傳統適用于簡單系統的可靠性工程方法已力不從心，必須發展出一套針對復雜系統的、系統化的可靠性設計、分析與驗證方法論。這其中，可靠性建模、可靠性分配和可靠性預計構成了可靠性工程的三大核心支柱，它們貫穿于系統設計的全生命周期，是確保復雜系統最終滿足可靠性要求的關鍵。
本文將深入探討這三項工作的內涵、方法與流程，并結合一個具體的實例——某型民用無人機物流運輸系統——來詳細闡述其開展過程。
一、 復雜系統可靠性工作的總體框架
在深入細節之前，必須明確這三項工作并非孤立進行，而是形成一個閉環、迭代的流程，并與系統設計過程深度耦合。
可靠性預計（Reliability Prediction）：這是一個自底向上（Bottom-Up） 的分析過程。在設計的早期階段，基于初步的設計方案、選定的部件類型、歷史故障數據以及標準手冊（如MIL-HDBK-217F, Bellcore/Telcordia SR-332, FIDES等），對部件、單元乃至系統的可靠性水平進行初步的量化估計。其目的是評估當前設計能否滿足既定目標，并為設計優化提供輸入。
可靠性分配（Reliability Allocation）：這是一個自頂向下（Top-Down） 的分解過程。在系統可靠性目標（如任務可靠度≥0.999）確定后，將這個總體目標科學合理地分解到各個分系統、設備和部件層級，為它們賦予明確的可靠性設計指標。其目的是將宏觀要求轉化為微觀的設計約束。
可靠性建模（Reliability Modeling）：這是連接分配與預計的核心分析工具。它通過數學模型（如可靠性框圖RBD、故障樹分析FTA、馬爾可夫鏈等）來描述系統各組成部分之間的功能與邏輯關系，從而定量計算系統的整體可靠性。模型既用于驗證分配方案的合理性，也用于集成預計數據來評估系統可靠性。
理想的工作流程是：分配設定目標 -> 預計評估現狀 -> 通過建模對比目標與現狀 -> 發現差距 -> 反饋給設計進行改進 -> 再次預計 -> 迭代直至收斂達標。
二、 可靠性建模（Reliability Modeling）：構建系統的可靠性“數字孿生”
可靠性建模旨在創建一個能夠反映系統功能依賴性和故障邏輯的數學模型。它是進行定量分析的基礎。
1. 常用建模方法：
可靠性框圖（RBD - Reliability Block Diagram）：
原理：將系統分解為功能塊，每個塊代表一個單元/部件，塊之間的連接線代表功能關系。根據系統工作原理，這些塊以串聯、并聯、k/n（表決）等結構組合。
適用性：非常適合描述功能依賴性清晰的系統，是最直觀和常用的方法。
故障樹分析（FTA - Fault Tree Analysis）：
原理：從一個不希望發生的頂事件（系統故障）開始，自上而下地逐層分析導致其發生的所有直接和間接原因（中間事件和底事件），并用邏輯門（與門、或門等）連接。
適用性：擅長進行故障溯源和定性分析（尋找最小割集），尤其適合分析多種故障模式組合導致的復雜系統失效。
馬爾可夫模型（Markov Model）：
原理：將系統視為一個狀態機，定義所有可能的狀態（如正常、 degraded降級、故障等），并分析狀態之間隨時間變化的轉移概率（通常用故障率和修復率表示）。
適用性：非常適合描述具有冗余、修復、動態重構和降級運行模式的復雜系統，能處理時間相關的動態特性。
2. 建模步驟：
系統定義：明確系統邊界、功能和故障判據。
任務剖面分析：分析系統在不同任務階段的工作模式、環境應力和時間占比。
結構分解：將系統分解為分系統、單元、部件等層級。
依賴關系分析：確定各單元之間的功能、邏輯和時間依賴關系。
模型構建：選擇合適的方法（RBD/FTA/Markov）構建數學模型。
數據賦值：將預計或分配的故障率、維修率等數據輸入模型。
模型求解與分析：計算系統可靠度、MTBF等指標，并進行靈敏度分析，找出薄弱環節。
三、 可靠性分配（Reliability Allocation）：分解目標的藝術與科學
可靠性分配是將系統的總體可靠性指標，合理地分攤到各個子系統、設備和部件的過程。分配并非簡單的平均主義，需綜合考慮多種因素。
1. 常用分配方法：
等分配法：將系統可靠度指標平均分配給所有n個單元。此法簡單但極不科學，僅用于可行性初步論證。

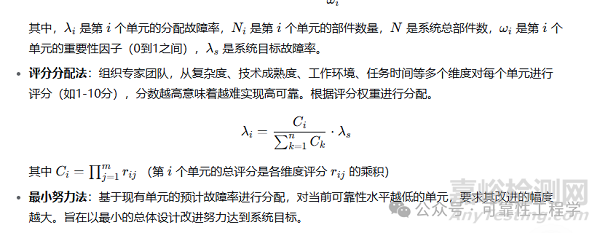

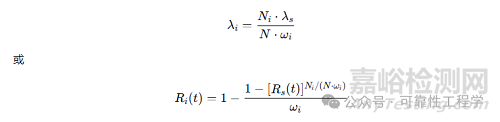

AGREE分配法（美國電子設備可靠性咨詢組）：綜合考慮了單元的復雜度（所含部件數）和重要性（該單元故障導致系統故障的概率）。這是最經典和常用的方法之一。
分配步驟：
明確系統目標：確定系統的MTBF或任務可靠度。
確定系統構型：基于RBD或系統結構樹。
選擇分配方法：根據項目階段和數據掌握程度選擇合適的方法（如早期用AGREE或評分法，后期用最小努力法）。
收集分配因子：收集各單元的復雜度（部件數）、重要性因子、環境因子等數據。
執行計算：將數據代入公式，計算各單元分配到的故障率 或可靠度 Ri。
評審與迭代：與設計團隊評審分配結果的合理性和可行性。若某個單元分配指標過于嚴苛，需調整設計或重新分配，直至各方達成一致。
四、 可靠性預計（Reliability Prediction）：基于數據的現狀評估
可靠性預計是基于部件、材料和設計的特性，利用模型和數據來預估產品可靠性的過程。
1. 常用預計方法：
相似產品法：參考功能、復雜度、環境和技術成熟度相似的已有產品的可靠性數據。在缺乏詳細數據時常用。
元器件計數法：適用于早期設計階段。只需知道所用元器件的種類、數量和質量等級，查閱標準手冊（如MIL-HDBK-217）中對應的通用故障率數據，進行加權求和。
應力分析法：適用于詳細設計階段。需要詳細電路設計信息（如電壓、電流、溫度、降額程度）。它通過計算元器件所承受的電應力和熱應力，并應用更精確的模型來調整通用故障率，得到更準確的預計值。此法最精確，但也最耗時。
基于手冊的標準方法：如MIL-HDBK-217（美軍標，電子產品），Bellcore/Telcordia SR-332（電信設備），F(xiàn)IDES（歐洲，航空航天和國防）等。它們提供了龐大的元器件故障率數據庫和計算模型。

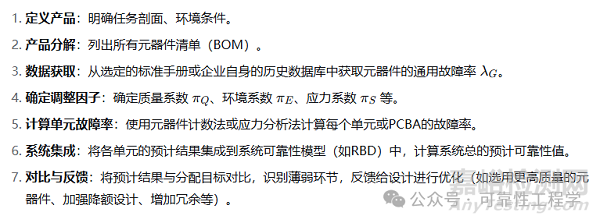

2. 預計步驟：
五、 實例分析：某型民用無人機物流運輸系統
假設我們要開發一款用于城市內醫療物資緊急運輸?shù)碾妱铀男頍o人機系統。其系統要求為：單次任務（飛行時間30分鐘）的成功概率（任務可靠度 RsRs）不低于0.995。
系統主要分系統：
飛控系統（FCU）：含主控芯片、IMU、GPS模塊、氣壓計等。
動力系統（PS）：4個無刷電機、4個電子調速器（ESC）、1套電池（BMS+電芯）。
通信系統（CS）：4G/5G數據鏈、遙控接收機。
機體結構（AS）：碳纖維機架、起落架。
任務載荷（PL）：醫療貨箱、智能鎖、投放機構。
第一步：可靠性建模（采用RBD）
該無人機要完成任務，所有分系統必須全部正常工作，這是一個典型的串聯系統。
其系統可靠性框圖如下：
[FCU] — [PS] — [CS] — [AS] — [PL]
因此，系統任務可靠度：

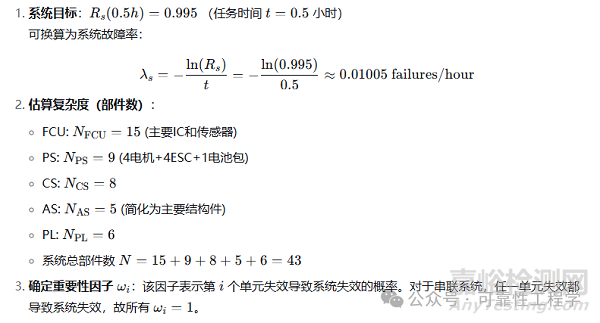

第二步：可靠性分配（采用AGREE分配法）
至此，我們得到了分配給每個分系統的可靠性指標?？梢钥吹?，復雜度最高的飛控系統分配到了最嚴苛的指標。

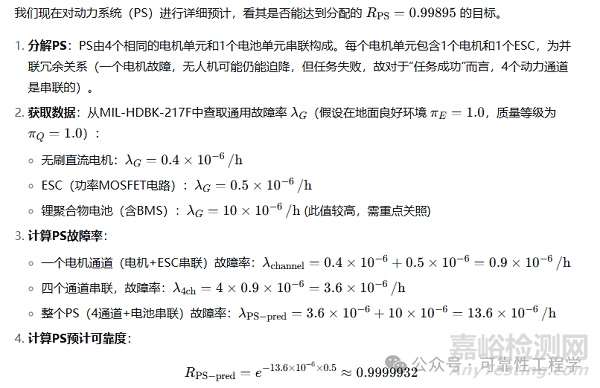

第三步：可靠性預計（采用元器件計數法，參考MIL-HDBK-217F）

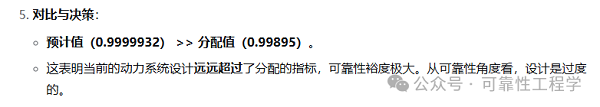

第四步：迭代與優化可靠性工程師將預計結果反饋給系統團隊。團隊決定進行權衡分析：方案A（維持現狀）：系統極其可靠，但成本、重量可能過高。方案B（重新分配）：利用“最小努力法”，將動力系統超額完成的可靠性“額度”，重新分配給更難以達標的單元（例如，飛控系統FCU）。這樣可以緩解其他系統的設計壓力，優化整體資源分配。團隊選擇方案B。他們根據最新的預計數據，使用最小努力法對初始分配進行了調整，給飛控系統分配了一個稍寬松但仍具挑戰性的指標，并要求飛控團隊采用更優的降額設計和元器件篩選策略來達成目標。通過這個迭代過程，最終使整個系統的設計在滿足總體目標的前提下，達到成本、重量和可靠性的最佳平衡。
六、 結論
對于復雜系統而言，可靠性工程是一個貫穿概念、設計、驗證和運營全過程的動態、迭代的管理與技術活動。可靠性建模、分配與預計是這項活動的定量核心。可靠性建模是“地圖”，它清晰地揭示了系統內部的可靠性邏輯結構，是進行分析的基石?？煽啃苑峙涫?ldquo;戰略部署”，它將頂層使命轉化為各個單元的作戰指令，確保了設計 effort 的有的放矢和協調一致?？煽啃灶A(yù)計是“敵情偵察”，它基于現有信息和數據，評估當前設計方案的戰斗力，是發現短板、支撐決策的關鍵。三者形成一個“定義目標 - 評估現狀 - 優化差距”的閉環。隨著設計的深入，模型會從簡單的RBD發展為包含冗余、維修的馬爾可夫模型；分配會從簡單的AGREE法過渡到更精確的最小努力法；預計會從元器件計數法升級到更細致的應力分析法。數據也從手冊的通用值逐漸被企業自身的現場故障數據所替代，形成寶貴的知識資產。通過這種系統化、定量化的方法，工程團隊才能在一片復雜性迷霧中，清晰地駕馭產品的可靠性，最終交付一款既先進又可信賴的復雜系統。本文所述的無人機實例是一個簡化模型，實際工程中還需考慮軟件可靠性、共因故障、人為因素等，但其核心方法論和精神是普適的，是保障現代復雜工程系統成功的必由之路。
