芯片良率的關鍵技術:Overlay控制技術與CPE進階策略全解析

嘉峪檢測網        2025-10-25 21:17

在芯片制造這座微觀世界的"摩天大樓"中,每一層的圖案都必須與下一層完美對齊,任何微小的錯位都可能導致整個電路失效。隨著半導體工藝節點不斷縮小至5納米、3納米甚至更小,這種層間對齊的精度要求已經達到了納米級別——相當于在一根頭發絲的橫截面上進行精密雕刻。本文將帶您深入了解芯片制造中確保層間圖案精準對齊的關鍵技術:Overlay(疊對)控制與CPE(Correction Per Exposure,逐場曝光校正)技術。


01什么是Overlay:芯片層間的"精準套娃
"

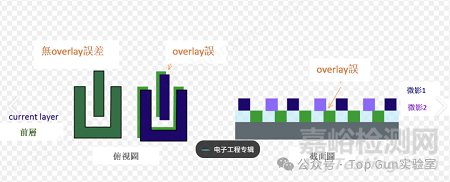

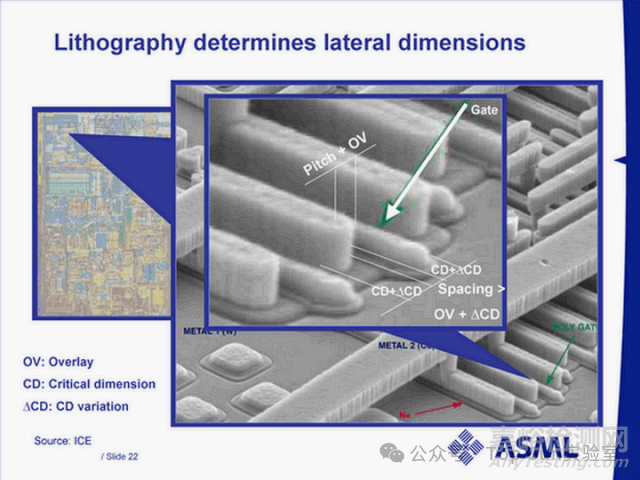

藝術1.1 Overlay的基本概念Overlay(OVL,套刻誤差)是衡量芯片制造中當前層圖案與參考層圖案之間位置偏差的關鍵參數。理想情況下,這兩層圖案應該完全重合,但由于各種系統誤差和偶然誤差的存在,實際生產中總會發生微小的位置偏離,這種偏離就是Overlay誤差。在集成電路制造中,晶圓上當前層(光刻膠圖形)與參考層(襯底內圖形)之間的相對位置,描述了當前圖形相對于參考圖形沿X和Y方向的偏差以及這種偏差在晶圓表面的分布情況。它是監測光刻工藝質量的一個關鍵指標。

1.2 Overlay誤差的嚴苛要求隨著技術節點的不斷推進,芯片制造對Overlay誤差的要求越來越嚴格。根據國際半導體技術路線圖(International Technology Roadmap for Semiconductor,ITRS),每一個技術節點的光刻工藝都有相應的Overlay誤差要求。表1:不同技術節點的Overlay誤差要求對比

技術節點

關鍵層Overlay誤差要求(mean+ 3σ)

65nm

約16.0nm

45nm

約12.8nm

32nm

約10.2nm

22nm

約8.8nm

20nm

約8.0nm

14nm

約6.4nm

從表中可以看出,隨著技術節點的推進,關鍵光刻層允許的對準偏差(即Overlay誤差)是以大約80% 的比例縮小。例如,20nm節點中關鍵層的Overlay誤差要求是8.0nm,而到了14nm節點,這一要求進一步提高到6.4nm。為了保證設計在上下兩層的電路能可靠連接,當前層中的某一點與參考層中的對應點之間的對準偏差必須小于圖形最小間距的1/3。這一規則使得Overlay控制成為決定芯片良率的直接因素之一。

芯片良率的關鍵技術:Overlay控制技術與CPE進階策略全解析



02Overlay誤差的根源:納米級的偏差從何而來?

導致曝光圖形與參考圖形對準偏差的原因多種多樣。主要包括掩模變形或比例不正常、晶圓本身的變形、光刻機投影透鏡系統的失真、晶圓工件臺移動的不均勻等。這些因素都會引入對準偏差,進而影響最終的產品良率。隨著關鍵尺寸不斷縮小、晶圓尺寸變大以及光罩?jǐn)?shù)目的增加,微影疊對誤差容忍度也變得越來越嚴苛。當微影制程的疊對誤差超過誤差容忍度時,層間設計電路可能因?yàn)槲灰瓢l(fā)生斷路或是短路而無法通過電性測試而報廢,進而影響產品良率。因此,Overlay誤差控制是控制生產良率的重要指標。

芯片良率的關鍵技術:Overlay控制技術與CPE進階策略全解析



03Overlay測量技術:納米級精度的"尺子"

3.1 傳統測量方法Overlay由專用測量設備測量得到。傳統的Overlay測量主要使用光學顯微鏡測量特殊的對準標記(Overlay Mark)。這些標記通常采用光柵結構,利用雙層光柵的迭對特性對繞射光具有明顯影響的原理,設計出具有高迭對靈敏度的光柵式對準鍵結構。

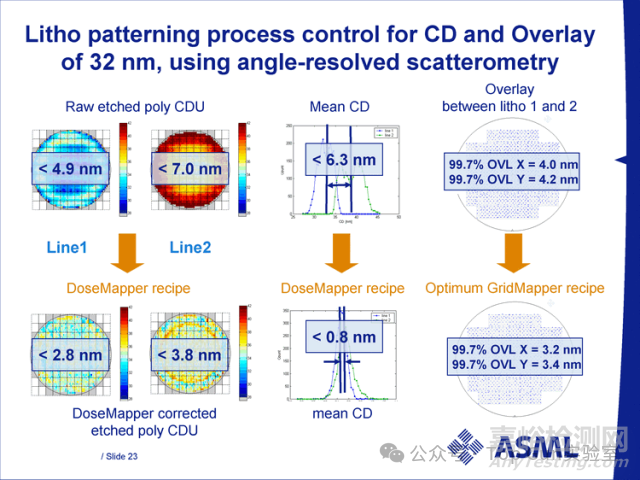

3.2 先進測量技術隨著技術節點的縮小,測量技術要求也越來越高。工研院開發的半導體制程O(píng)verlay量測技術已經實現了Wafer overlay control(nm) < 5nm 和 Wafer overlay metrology precision < 1nm 的精度。這種利用光柵的繞射特性所設計的對準鍵結構比傳統的結構具有更好的量測靈敏度,并且可以多參數同時量測(如同時可獲得迭對、關鍵尺寸及厚度之?dāng)?shù)據)。



04Overlay控制方法:如何實現納米級對齊?

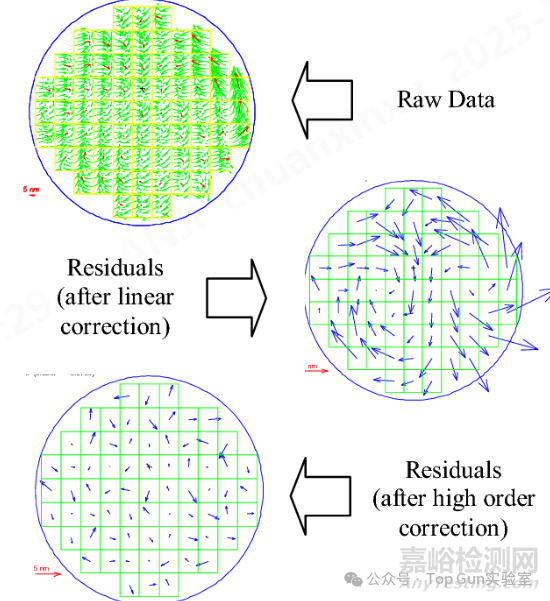

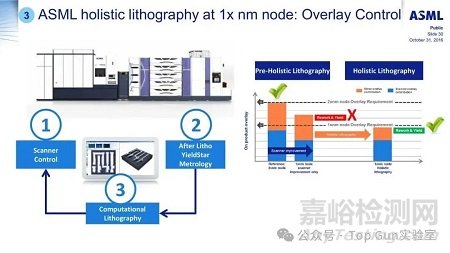

4.1 傳統控制方法在光刻工藝中,Overlay誤差是通過光刻機對準系統、套刻誤差測量設備和對準修正軟件三部分協同工作來減小的。其工作流程通常包括:測量特殊標記的位置,通過模型計算需要校正的參數,然后將這些校正參數反饋給光刻機進行補償曝光。傳統的Overlay控制方法主要依賴于最小平方法、最陡坡降法等統計算法,建立誤差模型并計算最優的可調整參數。這些方法在一定程度上能夠減小系統誤差,但隨著工藝節點的進步,面臨著越來越多的挑戰。
4.2 先進控制方法:類神經網絡與智能算法為了更精確地濾除不確定及隨機因素并估測出精確的優化可調整參數,研究人員開始采用更先進的方法。類神經網絡(Neural Network) 對未知非線性函數的逼近能力,使其能夠以適當神經元模擬環境或晶圓本身所產生的隨機誤差,并將之濾除。徑向基底網絡(Radial Basis Function Network, RBFN) 憑借快速學習的特點,可以提高估測的時效性。而智能型基因算法(Intelligent Genes Algorithm, IGA) 則可以求取最佳的可調整參數,使疊對誤差最小化。通過結合這些先進算法,工程人員可以獲得不受隨機誤差影響的優化參數解,作為補償Overlay誤差時的重要參考。



芯片良率的關鍵技術:Overlay控制技術與CPE進階策略全解析



05CPE技術:Overlay控制的進階武器

5.1 CPE技術的基本概念隨著半導體工藝的進一步發展,傳統的Overlay控制方法已不能滿足最先進工藝節點的需求。在這種情況下,CPE(Correction Per Exposure,逐場曝光校正) 技術應運而生。CPE是一種更高級的Overlay控制技術,它通過對每個曝光場單獨進行測量與校正,能夠更好地應對晶圓本身的變形和工藝過程中引入的復雜誤差。在領先的邏輯器件中,生產Overlay的要求幾乎已經達到掃描儀硬件性能的極限,CPE技術成為滿足這些極端要求的必要手段。
5.2 CPE的技術實現CPE技術的核心在于將run-to-run(R2R,連續控制) 線性或高階控制回路、周期性的逐場或CPE晶圓工藝特征控制回路,以及掃描儀基線控制回路整合到通過工廠主機APC(Advanced Process Control,先進工藝控制)系統的單一集成Overlay控制路徑中。這種集成Overlay控制方法能夠滿足工廠對Overlay性能的要求,降低擁有成本(Cost of Ownership),并提供控制方法的自由度。在實際應用中,CPE技術通常需要與場-by-場控制邏輯結合,實現對每個曝光區域的精準控制。

芯片良率的關鍵技術:Overlay控制技術與CPE進階策略全解析



06Overlay與對準:區別與聯系

在光刻工藝中,對準(Alignment) 與Overlay是緊密相關但又不同的兩個概念。對準是指測定晶圓上參考層圖形的位置并調整曝光系統,使當前曝光的圖形與晶圓上的圖形精確重疊的過程。而對準操作是由光刻機中的對準系統來完成的。而Overlay則是衡量對準好壞的參數,它直接定量描述當前層與參考層之間的位置偏差。Overlay由專用測量設備測量得到??梢赃@樣理解:對準是過程,而Overlay是衡量這個過程精度的指標。

芯片良率的關鍵技術:Overlay控制技術與CPE進階策略全解析



07Overlay控制的發展趨勢與挑戰

7.1 技術發展趨勢隨著半導體工藝的不斷發展,Overlay控制技術也在快速進步。從技術發展歷程來看,對準系統已經實現了測量精度從1980年代的亞微米級別到2002年的納米級別,然后在2016年達到了亞納米級別。高端光刻設備全球市場主要由ASML、Nikon和Canon主導。自1970年代以來,光刻機大致經歷了五代產品,以先進光源技術和工藝創新為特征。這些改進相繼減少了關鍵尺寸并優化了Overlay。
7.2 面臨的主要挑戰隨著技術節點的不斷縮小,Overlay控制面臨著多重挑戰:

精度要求極高:隨著EUV(Extreme Ultraviolet,極紫外)光刻技術的應用,Overlay精度要求已經進入亞納米級別。

工藝復雜性增加:多重 patterning 技術(如SADP、SAQP)的應用,使得Overlay控制變得更加復雜。

熱學和力學效應:在曝光過程中產生的熱和應力會導致晶圓變形,增加Overlay誤差。

測量精度限制:隨著要求不斷提高,測量系統本身的精度限制也成為瓶頸。

為了應對這些挑戰,業界正在開發更加先進的控制算法和測量技術,包括基于人工智能的預測模型、更加精密的溫度控制技術,以及更高精度的對準標記設計。



芯片良率的關鍵技術:Overlay控制技術與CPE進階策略全解析


08結論

Overlay控制和CPE技術是半導體制造,特別是光刻工藝中的關鍵環節,直接關系到最終產品的良率和性能。隨著半導體技術的不斷發展,對這些技術的要求也將越來越高。從傳統控制方法到基于類神經網絡和智能算法的先進方法,從全場校正到逐場曝光校正,Overlay控制技術正在經歷一場革命性的變革。在未來,隨著3nm、2nm甚至更先進工藝節點的開發,Overlay控制將面臨更多的挑戰和機遇。新材料的應用、新結構的引入以及新工藝的開發,都將對Overlay控制提出更高的要求。但有一點是確定的:Overlay控制將繼續作為半導體制造的核心技術之一,支撐著整個半導體產業的發展。
