導語：
鉭電容憑借體積小、容量大、溫度穩定性好等優勢被廣泛應用。然而，隨著應用的增多鉭電容的失效問題也逐漸凸顯，輕則導致設備功能異常，重則引發燒毀、起火等嚴重事故。因此，深入探究鉭電容的失效機理、掌握科學的分析方法與防范策略，對提升電子產品可靠性具有重要意義。本文將從鉭電容的基本特性出發，系統剖析其失效模式，結合實際案例講解分析流程，并給出針對性的防范建議。

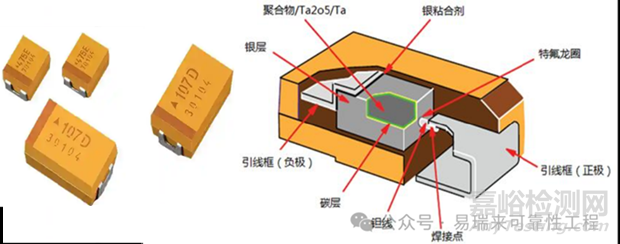

圖 1 鉭電解電容
一、鉭電容的基本特性
鉭電容全稱為鉭電解電容，以金屬鉭（Ta）為陽極材料，通過陽極氧化形成的五氧化二鉭（Ta?O?）作為介質層，再采用二氧化錳（MnO?）或?qū)щ娋酆衔铮ㄈ缇圻量?、聚苯胺）等作為陰極材料，構成具有單向?qū)щ娦缘碾娊怆娙萁Y(jié)構。需特別說明的是，本文以應用范圍較廣的二氧化錳（MnO?）陰極鉭電容為主要討論對象，聚合物陰極鉭電容雖在部分特性上有所差異，但核心失效機理與防范邏輯可參考本文內容。
1.1 高容量密度
相較于陶瓷電容（MLCC）和鋁電解電容，鉭電容在相同體積下可實現更高的電容量。例如，一款直徑 5mm、高度 7mm 的 MnO?陰極鉭電容，電容量可達 470μF，而同等體積的鋁電解電容容量通常僅為 100-200μF，陶瓷電容更是不足 10μF。這一特性使其在空間受限的便攜式電子設備（如手機、筆記本電腦）中應用廣泛。
1.2 優異的溫度穩定性
鉭電容的介質層Ta?O?具有穩定的物理化學性質，MnO?陰極鉭電容工作溫度范圍可覆蓋 -55℃至 +125℃（部分工業級產品可達 +150℃），且電容量隨溫度的變化率僅為 ±10%（20℃基準），遠低于鋁電解電容的 ±20%-±30%。能在極端溫度環境下保持穩定性能，適用于汽車發動機艙、工業控制設備等場景。
1.3 低等效串聯電阻（ESR）與低紋波電流
采用MnO?或?qū)щ娋酆衔镪帢O的鉭電容，ESR 值可低至 5mΩ（高頻段，100kHz 下），遠低于傳統鋁電解電容的 50-100mΩ。低 ESR 使其在高頻濾波、電源穩壓等場景中，能有效抑制紋波電流，減少功率損耗，提升電路效率。
1.4 單向?qū)щ娦耘c極性要求
作為電解電容的一種，鉭電容具有明確的正負極性，必須按照電路設計要求正確連接（正極接高電位，負極接低電位）。若反向連接，會導致介質層Ta?O?被擊穿，引發電容短路、發熱甚至燒毀，這是鉭電容與無極性陶瓷電容的核心區別。
表1：四種常見電容核心特性對比
|
特性參數
|
鉭電容（MnO?陰極）
|
鉭電容（聚合物陰極）
|
鋁電解電容
|
多層陶瓷電容（MLCC）
|
|
容量密度（μF/cm³）
|
300-500
|
250-450
|
50-150
|
5-50
|
|
工作溫度范圍（℃）
|
-55~+125
|
-55~+105
|
-40~+105
|
-55~+125
|
|
ESR（100kHz，mΩ）
|
5-20
|
3-15
|
50-100
|
1-5
|
|
極性要求
|
有（必須正確連接）
|
有（必須正確連接）
|
有
|
無
|
|
耐反向電壓能力
|
弱（易擊穿，額定電壓的10%-20%）
|
較弱（額定電壓的15%-25%）
|
較弱（額定電壓的20%-30%）
|
強
|
|
耐濕熱性能（40℃/90% RH，1000h）
|
中等（容量衰減≤15%）
|
優異（容量衰減≤8%）
|
較差（容量衰減≤25%）
|
優異（容量衰減≤5%）
|
|
主要失效模式
|
短路、可能引發燃燒
|
開路，更安全，無燃燒風險
|
漏液、鼓包
|
開裂、短路
|
二、鉭電容的主要失效模式和機理？
鉭電容的失效并非單一原因?qū)е拢怯刹牧咸匦?、制造工藝、電路?yīng)用等多因素共同作用的結果。其主要失效模式可分為短路失效、開路失效、電容量衰減三類，各類失效的核心機理如下：
2.1 短路失效（占比最高，約 60%）
短路失效是鉭電容最危險的失效模式，表現為電容正負極直接導通，導致電路電流急劇增大，引發芯片燒毀、PCB 板碳化甚至起火。其核心機理是介質層 Ta?O?的擊穿損壞，具體誘因包括：
（1）反向電壓擊穿
鉭電容的介質層Ta?O?具有單向絕緣特性，耐受正向電壓的能力較強（如額定電壓 16V 的 MnO?陰極鉭電容，正向擊穿電壓可達 25-30V），但反向耐受電壓極低（通常僅為額定電壓的 10%-20%）。當電路中出現反向電壓（如電源反接、瞬態脈沖干擾），且反向電壓超過介質層耐受極限時，Ta?O?會被瞬間擊穿，形成導電通道，導致電容短路。
（2）過電壓與過電流應力
當電路工作電壓超過鉭電容的額定電壓（即使正向），或紋波電流超過額定值時，介質層Ta?O?會因電應力、熱應力疊加而出現局部缺陷。缺陷處的電流密度急劇升高，產生 “熱失控” 現象 —— 熱量使 MnO?陰極分解為 Mn?O?（導電能力下降，電阻率從 0.1Ω?cm 升至 10Ω?cm 以上），進一步加劇局部發熱，最終導致介質層完全擊穿，形成短路。
（3）制造工藝缺陷
若鉭粉純度不足（含雜質離子，如Fe、Ni 含量超過 50ppm，在介質層中形成導電通路，使擊穿電壓降低 20%-30%）、陽極氧化工藝控制不當（介質層厚度不均、存在針孔，針孔直徑超過 0.5μm），或陰極包覆不完整，會導致介質層 Ta?O?存在先天缺陷。在電路工作過程中，缺陷處會成為電流集中的 “薄弱點”，長期使用后逐漸擴展，最終引發短路。

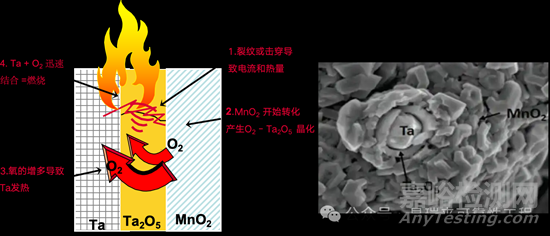

圖 2 鉭電容燃爆失效過程示意圖
2.2 開路失效（占比約 25%）
開路失效表現為電容的電容量急劇下降至接近零，或等效串聯電阻（ESR）急劇增大，失去儲能與濾波功能。其主要機理是陰極導電通路的斷裂，具體原因包括：
（1）陰極材料老化
采用MnO?陰極的鉭電容，在長期高溫、高濕度環境下，MnO?會與空氣中的水分發生化學反應：4MnO? + 2H?O → 3Mn?O? + 2H? + O?↑。生成的 Mn?O?為半導體材料，導電能力遠低于 MnO?，且反應產生的氣體（O?）會在電容內部形成氣泡，體積膨脹率可達 5%-10%，導致陰極與介質層脫離，破壞導電通路，最終使電容開路。
（2）引線鍵合失效
鉭電容的陽極引線（通常為鉭絲，直徑0.1-0.3mm）與 PCB 板的連接采用焊接或鍵合工藝。若焊接工藝不當（如虛焊、冷焊，焊盤潤濕率低于 90%），或長期振動、溫度循環（如汽車電子中的高低溫交替，-40℃至 +125℃，循環次數≥1000 次），會導致引線（鉭絲，熱膨脹系數 6.5×10??/℃）與陽極或 PCB 板焊盤（銅，熱膨脹系數 16.5×10??/℃）的熱膨脹系數差異凸顯，反復拉伸后導致焊點連接出現松動、開裂。
2.3 電容量衰減（占比約 15%）
電容量衰減表現為電容實際容量低于額定值的80%，但未完全開路，通常伴隨 ESR 增大。其機理主要與介質層特性變化相關：
（1）介質層氧化還原反應
在長期直流偏置電壓作用下，介質層Ta?O?會發生緩慢的還原反應：Ta?O? + 10H? + 10e? → 2Ta + 5H?O。反應導致 Ta?O?介質層厚度減?。磕隃p少 1-2nm，測試環境：額定電壓、85℃），且生成的金屬鉭（Ta）會在介質層表面形成導電層，使電容的有效介電常數降低，最終表現為電容量衰減。
（2）高溫導致的介質層結晶
當鉭電容長期工作在高溫環境（如超過+125℃），非晶態的 Ta?O?介質層會逐漸轉變?yōu)榫B(tài)。晶態 Ta?O?的介電常數（約 26）遠低于非晶態（約 41），且結晶過程中會產生晶粒邊界，導致介質層絕緣性能下降，進一步加劇電容量衰減。
三、鉭電容的失效分析實例
為更直觀地理解鉭電容的失效過程與分析方法，以下結合某實際案例進行簡要講解（分析依據：GJB 548B-2020《微電子器件試驗方法和程序》）。
3.1 案例背景
某設備板卡在市場使用時出現功能不良，返回后測量端子間存在短路故障。拆下外殼進一步檢查發現板上的C41 鉭電容器損壞。
圖3 板卡原理示意圖
3.2 失效分析過程
（1）外觀檢查
使用體視顯微鏡XTL-101對器件進行檢查，可見：失效品的封裝表面發黑，有裂縫和碳化后形成的凹坑。

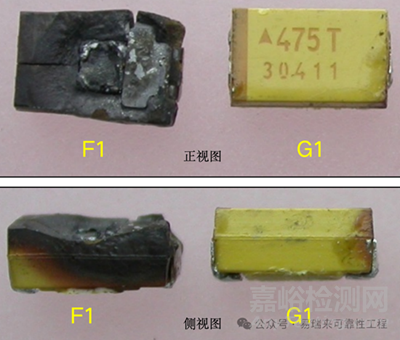

圖4 外觀檢查（F1-失效品、G1-對照良品）
（2）電參數測試
使用萬用表DMM916對失效器件進行測量。測試結果可見：失效品的阻抗很低，為0.45ohm；

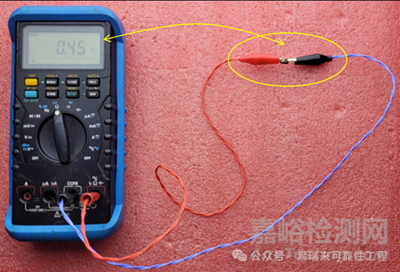

圖5 阻抗測量
（3）X-ray 檢查
使用X-ray射線機檢查樣品的內部構造。檢查可見：失效品的封裝有鼓脹和裂開，頂部包裹鉭粉芯的二氧化錳層、石墨層和導電銀層均過熱融化。

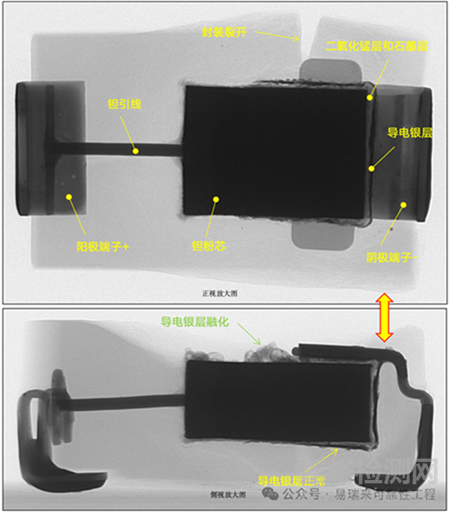

圖 6 X-ray 檢查
（4）解封分析
采用化學解封2顆樣品（失效品F1和拆機良品G1），使用混合酸（發煙硝酸+硫酸）。解封結果：失效品F1的鉭粉芯上有明顯的碳化發黑痕跡，陰極引腳過熱脫落；拆機良品G1的鉭粉芯完整，無異常。

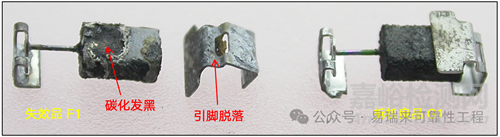

圖 7 樣品解封（對照）
通過對樣品內部放大檢查，結果顯示：失效品F1：鉭粉芯上的碳化發黑點上可見金屬高溫融結，包覆層（二氧化錳、石墨、導電銀層）因過熱而變的疏松，局部有脫落的情況。

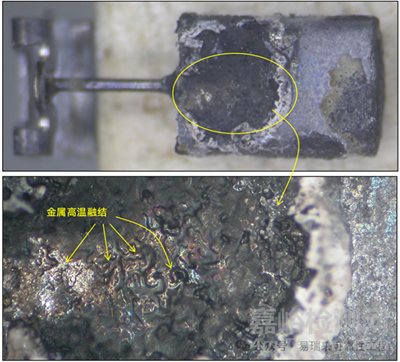

圖 8 失效區域放大圖
（5）電路分析
通過對板卡的電路（圖 9）進行檢查，可見：
o板卡的24V電源是通過插針A7/B7/C7（+）和A8/B8/C8（-）與鉭電容連接，中間未串阻或限流器件，輸入的連接阻抗很低。
o輸入端未見防反接器件（如：串接或并聯二極管），也未見過壓保護器件（如：穩壓管、TVS或壓敏電阻）。

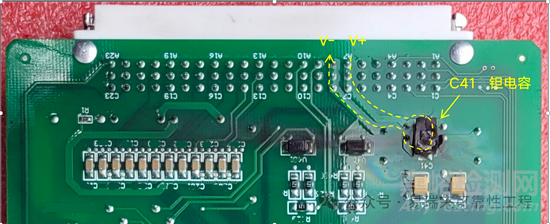

圖9 失效板卡
3.3 分析結論
o器件的失效模式為短路，短路阻抗為0.45ohm；
o解封可見鉭粉芯表面碳化發黑，內部金屬高溫融結；
o器件的失效機理為電應力損傷，最大的可能為過電流。
二氧化錳鉭電容在遇到高電壓或突發大電流時，由于熱量迅速增加，陰極
二氧化錳會釋放出大量的氧氣，氧氣通過介質五氧化二鉭的裂縫或空隙遇到陽極鉭（純鉭粉壓制而成），也即氧氣+鉭+高熱=短路燒毀。
3.4 改進措施
由于二氧化錳鉭電容的抗過流能力較弱，當使用在電源入口時，很容易因為上電的沖擊電流較大而出現過流燒壞的情況，因此要采取限流措施，避免過電流；
另外，50V耐壓值是二氧化錳鉭電容的邊沿規格，不建議在高可靠要求的產品上使用；可考慮采用聚合物鉭電容進行替代，該類型電容在故障時不會發生燃燒，應用可靠性較好；如果空間位置足夠，也可以考慮采用鋁電解電容或陶瓷電容進行替代。
四、防范鉭電容失效的關鍵策略
結合上述失效機理與案例分析，防范MnO?陰極鉭電容失效需從選型、電路設計、工藝控制、測試篩選四個維度建立全流程保障體系，具體策略如下：
4.1 科學選型：匹配應用場景需求
選型是防范失效的基礎，需根據電路參數與環境條件精準匹配電容規格：
o電壓降額設計：嚴格執行電壓降額標準，MnO?陰極鉭電容的實際工作電壓應控制在額定電壓的 50% 以下（工業級應用）或 60% 以下（消費級應用），避免過電壓應力。例如，16V 額定電壓的電容，實際工作電壓不應超過 8V（工業設備）或 9.6V（消費電子產品）。
o聚合物鉭電容的適配場景：在瞬態電壓頻繁或濕熱環境中，可優先選擇聚合物陰極鉭電容。其耐反向電壓能力（額定電壓的15%-25%）與耐濕熱性能（容量衰減≤8%）優于 MnO?型，且無 MnO?分解導致的熱失控風險。但需注意其局限性：工作溫度上限較低（+105℃，低于 MnO?型的 +125℃），不適用于發動機艙等高溫場景；容量密度略低（250-450μF/cm³），可能增加 PCB 布局空間；漏電流（DCL）約為 MLCC 的 5 倍，需評估對低功耗電路的影響。針對部分溫度略超
o105℃但安全要求極高的場景，行業已推出高溫改良型聚合物鉭電容，通過材料改性（如采用耐高溫聚酰亞胺聚合物）將工作溫度上限提升至 125℃（車規級可到 150℃），實現 “高溫耐受 + 高可靠性” 的平衡。當然總體而言聚合物鉭電容的成本較高很多，需要根據應用場景和安全要求適配選型。
o紋波電流匹配：根據電路計算最大紋波電流，選擇額定紋波電流≥1.2 倍實際值的電容，避免熱累積導致的失效。
4.2 電路設計：構建多重保護機制
通過電路優化降低外部應力對電容的沖擊：
o反向電壓防護：在電源輸入端串聯TVS 管（瞬態抑制二極管）或反向二極管，如選用 SMF4L 系列 TVS 管，其鉗位電壓可控制在電容反向耐受電壓以下（如針對 16V 電容，鉗位電壓≤1.5V），吸收反向脈沖能量。
o過流與過壓保護：串聯自恢復保險絲，熔斷電流設置為電容額定電流的 1.5 倍；并聯電壓抑制器，當電壓超過額定值的 110% 時觸發保護，切斷電路電源。
o減少瞬態沖擊：在電容輸入端串聯小電感（1-10μH）或 RC 緩沖電路，降低電源啟停時的電壓變化率（dv/dt），避免介質層瞬間擊穿。
4.3 工藝控制：消除制造與裝配缺陷
o供應商管控：選擇鉭粉純度≥99.99%（Fe、Ni 雜質≤30ppm）的供應商，要求提供介質層針孔檢測報告（針孔直徑≤0.3μm）；對每批次到貨電容進行抽樣檢測（抽取比例≥5%），驗證電容量、ESR、擊穿電壓等參數是否符合規格。
o焊接工藝優化：采用回流焊工藝時，控制峰值溫度≤260℃，持續時間≤30s；焊接后進行 100% 焊盤檢測，確保潤濕率≥95%。
o極性標識強化：在PCB 板電容位置標注清晰的正負極符號（如 “+”“-” 標識），并采用防呆設計（如異形焊盤），避免人工裝配時極性接反 。
4.4 測試篩選：剔除潛在缺陷樣品
通過嚴苛的測試篩選提前識別缺陷電容，降低批量失效風險：
o常規電參數測試：對每只電容進行LCR 測試（1kHz 下），剔除容量偏差＞±10%、ESR＞規格值 1.2 倍的樣品。
o環境應力篩選（ESS）：對批量電容進行溫濕度循環測試（-55℃~+125℃，100 循環）與濕熱測試（40℃/90% RH，1000h），剔除容量衰減＞10% 或 ESR 增大＞50% 的樣品。
o破壞性物理分析（DPA）：每批次抽取2-3 只電容進行開封檢測，觀察介質層厚度均勻性（偏差≤5%）與陰極包覆完整性（覆蓋率≥99%），若發現缺陷則整批拒收。
結論：
MnO?陰極鉭電容的失效本質是材料特性、工藝缺陷與外部應力共同作用的結果，其中短路失效（尤其是反向電壓或過電壓導致的擊穿）是最需警惕的風險。特別需要注意的是，聚合物鉭電容可作為MnO?型的補充選擇，在抗反向電壓與濕熱穩定性上具有優勢，但需權衡其溫度上限與容量密度的局限性。未來隨著電子設備向更高功率密度發展，鉭電容的失效防范還需結合新材料（如納米復合介質）與新工藝（如原子層沉積）的發展持續優化。
總之，只有深入理解鉭電容的失效規律，將可靠性設計融入產品全生命周期，才能充分發揮其性能優勢，為電子產品的穩定運行提供核心保障。
