本文適用于采用電化學法、原子吸收法、質譜法對人體樣本進行微量元素項目檢測的微量元素分析儀。含上述方法學的產品也可參照執行，其他方法學不適用。
微量元素分析儀的結構及組成
開發者可根據擬申報產品的具體特征，詳細描述產品工作原理、結構組成（包括軟件組件以及配合使用的附件）、各模塊的具體組成、產品的主要功能及各組成模塊的功能、產品圖示（如結構示意圖等）、使用方法以及區別于其他同類產品的特征等內容。
不同方法學產品的結構組成具有顯著差異，分別描述如下：
1 電化學法產品結構組成及主要功能
電化學法產品通常由自動進樣模塊（可選）、極譜模塊/溶出模塊、軟件等組成。極譜模塊/溶出模塊主要有電極組、控制模塊等組成。舉例如下：
（1）電極組。常采用三電極方式，含工作電極、對電極（輔助電極）、參比電極。工作電極是電化學反應發生的地方，與對電極形成電流回路；參比電極不易極化，開展電勢參考基準研究。參比電極可采用飽和甘汞電極等；對電極可采用鉑電極等。溶出法與極譜法的工作電極有很大區別，溶出法常采用表面靜止的液體或固體電極，如玻碳預鍍膜汞電極；而極譜法常采用滴汞電極、靜汞電極等表面能夠周期性更新的液體電極。
（2）控制模塊：可實現信號的接收、處理、顯示、控制等功能。極譜法還需具有汞滴控制功能，實現每一次檢測都是新的汞滴。
2 原子吸收法產品結構組成及主要功能
原子吸收法產品通常由自動進樣模塊（可選）、主機模塊、軟件等組成。主機由光源、原子化模塊（火焰、石墨爐、鎢舟）、分光模塊（單色器等）、檢測模塊（光電倍增管等）、控制模塊等組成。常與空氣壓縮機、空氣過濾器、乙炔氣源配合使用。舉例如下：
光路部分：可包含光源、分光模塊、光信號接收模
塊等?？蓪崿F(xiàn)特定光譜的產生、選擇、接收。明確光源類型，復合燈可以產生多種特定波長光。
（2）氣路部分：可包含空氣過濾部件、壓力平衡罐、空氣管路、乙炔氣體管路、壓力監測傳感器等?？諌簷C(jī)輸出的高壓空氣經過濾、壓力平衡后進入到霧化器中。乙炔鋼瓶輸出的乙炔氣體經管路輸出到霧化室中。
（3）火焰原子化模塊：可包含噴霧器、霧化室、燃燒器等。液體樣本經毛細管吸入到噴霧器中，高速流動的助燃?xì)猓ǔ閴嚎s空氣）在噴霧器出口處形成負壓，將樣本霧化。生成的氣溶膠與助燃?xì)夤餐M(jìn)入到霧化室，在霧化室內與燃?xì)猓ǔ橐胰玻┗旌希旌暇鶆蚝筮M(jìn)入到燃燒器，從燃燒頭（常為一狹長的縫）噴出并點燃，實現樣本的原子化。見圖1。霧化效果與檢測準確度密切相關。

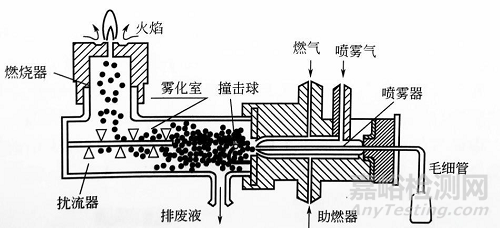

圖1火焰原子化模塊工作原理示意圖
（4）石墨爐/鎢舟原子化模塊：常由加熱電源、石墨管、爐體等組成。利用電能加熱盛放試樣的石墨容器，使之達到高溫，樣本經干燥、灰化后，達到原子化。石墨管外壁通常采用氬氣進行保護。
（5）控制部分：可實現信號的接收、處理、顯示、控制等功能。如可實現對氣路工作壓力監控，火焰監控，異常報警提醒等功能。可在助燃?xì)怏w（壓縮空氣）壓力過低等情形下，自動切斷氣源，熄滅火焰。
3 質譜法產品結構及組成
質譜法產品為電感耦合等離子體質譜儀（Inductively Coupled Plasma Source Mass Spectrometer，ICP-MS），通常由進樣模塊、質譜模塊、軟件組成。其中質譜模塊一般由離子源、接口部分、質量分析器、檢測器、真空系統等組成。見圖2。主要結構組成及主要功能的描述舉例如下：
（1）進樣系統：可由蠕動泵、霧化器、霧化室、半導體制冷裝置等組成。將樣本轉化為氣體、蒸汽或氣溶膠形式，半導體制冷裝置使霧化室溫度恒定在3℃左右。液體樣本常采用氣動霧化或超聲霧化，固體樣本常采用微波消解等方式進行前處理。
（2）離子源：可由射頻發生器、等離子體矩管、耦合線圈以及供氣系統等組成。霧化后的樣本在載氣的帶動下進入到ICP炬管，被去溶、蒸發、離子化，形成高溫等離子氣流。ICP源的工作氣多為氬氣、氮?dú)饣驓宓旌蠚狻?/span>
（3）接口部分：可由采樣錐、截取錐等組成的多錐結構。實現將ICP噴射的高溫等離子體氣流進行降溫，形成離子束，完成常壓到高真空的階梯過渡。
（4）離子透鏡：將負離子、光子、中性離子等攔截過濾，將樣本離子聚焦后傳輸?shù)劫|(zhì)量分析器中。
（5）質量分析器：質量分析器是ICP-MS的核心組成部分，目前應用最廣是四極桿質量分析器，由4根平行的金屬或表面鍍有金屬的極棒組成，相對兩根為一組。將離子按質核比進行分離。
（6）離子檢測器：可由離子收集器和放大器組成，目前應用最多的為電子倍增管檢測器。收集質量分析器分離后的離子，并將其轉化為電流電壓信號，再對信號進行放大、處理、分析。
（7）真空系統：可由機械泵、分子泵、密封閥、真空管道等形成級聯真空系統，常采用常壓-低真空-高真空的三級差分真空，維持各部分需要的真空環境。通常四級桿、檢測器等在高真空下工作，在低真空下可能會出現放電擊穿相關器件。
應詳細寫明通過研究確定的關鍵組件信息。

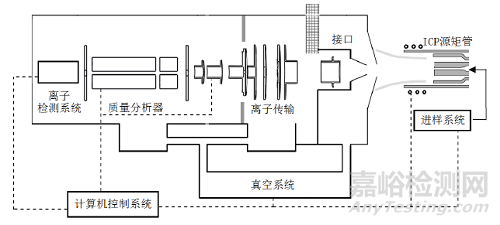

圖2 ICP-MS結構組成示意圖
微量元素分析儀產品的主要工作原理
產品的工作原理有電化學法、原子吸收法、質譜法等。
1 電化學法常采用電位溶出法、極譜法。
溶出法：此方法分為富集和溶出兩個過程。先在恒電位下將待測元素富集到工作電極表面，再利用化學試劑的氧化或還原作用使其溶出，一種元素的溶出時間與其濃度成正比，依次來進行定量分析，可測量鎘、鋅、銅、鉛等元素。
極譜法：在產品的電極之間施加一個變化的電壓，當達到分解電壓時，被測物質開始在工作電極還原，產生極譜電流。極譜電流隨電壓的升高而極巨增大，并逐漸達到極限值，這樣得到的電流-電壓曲線，稱為極譜波。極譜波的半波電位，是被測物質特征值，用于進行定性分析，電流大小由被測物質的濃度決定，用于進行定量分析。該方法需使用汞，可測量鋅、鐵、鈣、鎂、錳等元素，靈敏度相對低一些。
2 原子吸收法常采用火焰法、石墨爐法/鎢舟法等。
原子吸收法的主要差異為原子化的方法不同，火焰法利用可燃?xì)怏w（乙炔、丙烷、氫氣等）高溫燃燒，使待測樣本原子化；石墨爐法/鎢舟法利用在石墨爐或鎢舟中產生的2000~3000℃的高溫使待測元素原子化。
主要工作過程為：當空心陰極燈（復合或單元素）發射出的特定波長入射光穿過這種原子化后的原子蒸汽時，一部分光譜被待測元素基態原子吸收，未被吸收的部分透射過去。根據朗伯-比耳定律，吸光度大小與原子化器中待測元素濃度成正比，可計算出待測元素含量。不同的元素采用不同波長的光譜，如鋅213.9nm、鐵248.3nm、鈣422.7nm、鎂285.2nm、銅324.7nm，僅為示例，也可采用其他波長。
3 質譜法為電感耦合等離子體質譜。
樣本經前處理后，在進樣模塊中被霧化，然后進入到電感耦合等離子體中，被電離成高溫等離子體。離子體經過接口處理、離子透鏡聚焦后進入到高真空的質量分析器，然后根據不同荷質比依次分離，分離后的離子由離子檢測器接收和計數測量。既可以按照特定荷質比進行定性分析，也可以按照離子數目進行定量分析，也可同時測量多種元素。
有的產品會把不同方法學集成在同一臺儀器上，如火焰原子吸收法與溶出法集成、火焰原子吸收法與石墨爐（鎢舟）集成、溶出法與極譜法集成、溶出法與分光光度法集成等。
微量元素分析儀產品的主要風險
產品的主要危險大致可包括五個方面，即：能量危險、生物學和化學危險、操作危險、信息危險、軟件危險。
1能量危險
電磁能：共同使用的設備（移動電話、離心機、生化分析儀等）對申報產品的電磁干擾，靜電放電對申報產品產生的干擾，申報產品正常工作中產生的電磁場對可能共同使用的其他設備的影響等引發的危險。
漏電流：漏電流過大對使用者造成電擊傷害。
機械能：墜落導致機械部件松動，導致測量錯誤、誤差過大或顯示異常。
運動零件：部件運動過程中觸碰導致機械部件復位故障，測量位置不準，結果異常。
熱能危害：儀器工作過程中，會產生熱能，如果電路老化、使用時間過長、防護不當，可能對操作者造成熱能傷害。
2生物學和化學危險
生物學：檢測完成后剩余樣本、試劑和廢棄物處理不當引起的環境污染、交叉感染。極譜法產品產生的汞滴殘液處理不當對環境污染。
化學：使用的清潔劑、消毒劑殘留引發的危險。
3操作危險
由不熟練/未經訓練的人員使用，未對使用者進行培訓或者使用者未按說明書中的要求進行操作，造成的檢測失敗、檢測結果不準確。
使用不同廠家的或與分析儀不相匹配的試劑，造成的檢測失敗、檢測結果不準確。
產品的檢測裝置超過壽命或長時間未經校準，導致檢測結果不準確。
未在制造商規定的使用環境條件下使用產品，可能造成檢測結果不準確，產品壽命降低。
未按產品說明書的規定進行保養維護，造成產品工作不正常。如樣本霧化器管路和吸樣管中吸附少量纖維蛋白及微小凝塊，造成進樣量減低，影響檢測結果。如氣體管路老化未定期更換，造成泄露。如乙炔氣體泄露可引發燃爆風險，高濃度氬氣泄露可導致人員呼吸困難。
4信息危險
包括標記缺少或不正確，標記的位置不正確，不能被正確的識別，不能永久貼牢和清晰可辨，不能耐受溫度、摩擦及正常使用時可能遇到的溶劑和試劑的影響。
未對不正確的操作、與其他設備共同使用時易產生的危險進行警告，未正確標示包裝儲運條件、消毒方法、維護信息、對所有標識警告符號的闡述，未對因長期使用產生功能喪失而可能引發的危險進行警告，未對合理可預見的誤用進行警告等引發的危險。
5軟件危險
數據交換時醫療器械相關數據未設計授權訪問、修改、刪除，無法保證數據的保密性、完整性和可得性。
微量元素分析儀的主要性能指標
電化學法產品建議制定檢出限、線性、準確度、重復性、靈敏度（分辨力）、攜帶污染率等要求。
原子吸收法產品可參考GB/T 21187制定，如基線穩定性、檢出限、線性、準確度、重復性、分辨率、攜帶污染、氣路系統密封性等。火焰原子法產品還具有氣路保護、火焰監測等；異常時，能自動切斷氣源及報警提示等功能。
質譜法產品可參考YY/T 1740.3制定相應指標。
若具有自動加樣系統，建議制定相應指標要求，如加樣準確度和重復性等。
微量元素分析儀的研究要求
1產品性能研究
申報產品各組成模塊性能的研究：應根據綜述中有關申報產品結構組成和各主要組成模塊的情況，開展詳細的研究，明確產品功能性指標的評價方式。舉例如下：
1.1自動進樣模塊研究：應對加樣準確度、重復性等進行驗證，并開展驗證方案和驗證報告研究。質譜法產品可參考GB/T 37837，明確樣本類型、前處理方式等內容。
1.2 電化學法模塊研究：明確采用的電化學方法，如電位溶出法、極譜法等。電位溶出法應說明玻碳預鍍汞膜電極的工藝要求，研究電極汞膜的厚薄、均勻性等對檢測準確性、穩定性的影響。極譜法工作中需使用汞滴，明確對含汞殘液處理要求。明確環境溫度對靈敏度的影響，該方法學檢測的局限性。
1.3 原子吸收模塊研究：（1）光路部分：明確光源類型，采用復合空芯陰極燈還是單元素?zé)艨招娟帢O燈；明確分光模塊類型、檢測器類型及數量；明確相應的通道結構。明確可檢測元素對應的特定光譜波長。（2）氣路部分：火焰法需與乙炔氣體和壓縮空氣配合使用，研究乙炔純度、壓縮空氣中的水分含量、火焰溫度穩定性對檢測的影響。說明氣路主要流動過程，如何保持氣體壓力的穩定。（3）原子化模塊：明確原子化采用的類型，如火焰、石墨爐、鎢舟，說明具體結構及原子化的主要過程。如說明火焰原子化模塊主要有霧化器、霧化室、燃燒頭組成，霧化性能直接影響檢測結果的準確性。說明石墨爐/鎢舟加熱方式，工作溫度等。（4）安全性研究：火焰法常使用乙炔氣體，石墨爐/鎢舟原子吸收法常使用氬氣。乙炔泄露存在燃爆的風險，人員吸入過量高濃度氬氣可造成呼吸困難，應明確對氣路保護、火焰監控的措施。原子化溫度通常在1800- 3000℃，應明確相應的防護措施。
1.4質譜法研究：（1）質譜模塊研究：可參考GB/T 33864、YY/T 1740.3對質譜模塊主要性能進行研究，如質量范圍、質量準確性、質量穩定性、質量分辨率、靈敏度、精密度、峰強度，并開展驗證方案和驗證報告研究。（2）其他關鍵部件研究：如四極桿的主要性能研究，電子倍增管的動態范圍和靈敏度研究，真空系統的實現方式及真空度研究，冷卻系統的研究等。（3）攜帶污染率研究：以Fe高濃度全血基質樣本和空白溶液為待測樣本，按照高濃度樣本、高濃度樣本、高濃度樣本、零濃度樣本、零濃度樣本、零濃度樣本的順序為一組，在儀器上進行測定驗證，計算攜帶污染率，開展驗證方案和驗證報告研究?？紤]到不同物質在管道的吸附性差異，建議參照標準規定或采用高、低吸附性物質進行驗證。
2臨床項目分析性能的研究
建議開發者綜合考慮申報產品的適用范圍、可檢測臨床樣本類型和可檢測的微量元素項目，選擇檢測項目最全的型號，對產品可檢測的所有臨床樣本類型進行研究。研究應結合配套試劑，對主要性能進行系統性評估，可包含檢出限、線性、準確度、精密度、攜帶污染率（若適用）等。
3 環境試驗
可參考GB/T 14710及其他適用的標準進行，主要包括氣候環境條件、機械環境條件、運輸條件等。開發者應對上述項目進行研究，并開展相應的研究。
正常工作環境以產品標稱為準，但需經相應環境試驗驗證。明確標識供電類型、電壓。
4產品有效期和包裝研究
應當開展產品有效期的驗證研究，報告中應對申報產品中包含的易耗、易損、需定期更換或者具有固定使用壽命的主要元器件的情況進行描述。詳述確定產品使用期限或者失效期的具體理由，給出產品使用期限或者產品失效期。具體參見《有源醫療器械使用期限注冊技術審查指導原則》的相關要求。
包裝及包裝完整性：在宣稱的有效期內以及運輸儲存條件下，保持包裝完整性的依據。
5軟件研究
5.1 軟件
該產品通常含有內嵌式軟件和外控型軟件。注冊人應按照《醫療器械軟件注冊審查指導原則（2022年修訂版）》要求開展軟件研究、外部軟件環境評估（若適用）以及GB/T 25000.51自測研究。內容包括基本信息、實現過程和核心算法等內容。軟件的安全性級別需結合軟件的預期用途、使用場景、核心功能綜合判定，通常為中等級別。
軟件版本命名規則：明確軟件完整版本全部字段的位數、范圍、含義，若軟件模塊（含醫用中間件）單獨進行版本控制亦需開展其版本命名規則研究，并明確與軟件版本命名規則的關系。軟件和軟件模塊的版本命名規則均需與質量管理體系保持一致。
5.2 網絡安全
若產品涉及電子數據交換（網絡、U盤等）、遠程訪問與控制（實時、非實時）、用戶訪問（如醫務人員、患者、維護人員等），建議按照《醫療器械網絡安全注冊審查指導原則（2022年修訂版）》的要求，開展網絡安全研究。
6清潔、消毒研究
應當明確推薦的清潔和消毒方法及確定依據，并開展驗證的相關研究。
7可用性研究
應參照《醫療器械可用性工程注冊審查指導原則》要求，按照中、低使用風險醫療器械要求開展使用錯誤評估報告研究，包括基本信息、使用風險級別、核心要素、同類醫療器械上市后使用問題分析、使用風險管理、結論等內容。
8其他安全有效性的研究
該產品（22-10-02）屬于列入《免于臨床評價醫療器械目錄》（2025年）（以下簡稱《目錄》），應按照《列入免于臨床評價醫療器械目錄產品對比說明技術指導原則》要求，開展申報產品與《目錄》所述內容的對比，以及申報產品與《目錄》中已獲準境內注冊醫療器械的對比說明研究。若有差異的，應開展差異部分對安全有效性影響的分析研究。證明申報產品與《目錄》中產品具有基本等同性。
