摘要：
純電動重型汽車正朝著高功率、長續航、輕量化與智能化方向迅速發展。基于AMESim軟件，構建了一套完整的純電動重型汽車集成熱管理系統仿真模型。該模型涵蓋了電池?zé)峁芾砟Ｐ?、駕駛艙熱舒適模型、空調回路模型以及比例-積分（PI）控制模型，能夠真實反映各部件的動態響應。對關鍵部件進行了仿真標定，其精度均達85%以上。利用高精度部件搭建熱管理系統模型，仿真結果與實車試驗數據進行了對比分析，系統在壓縮機轉速控制、駕駛艙平均溫度、電池入口水溫等關鍵性能指標上均滿足設計要求，仿真精度高達85%。研究驗證了AMESim平臺在集成熱管理系統建模與控制策略開發中的可行性與有效性，為后續控制策略優化及實車試驗驗證提供了堅實的技術基礎和數據支撐。
關鍵詞：純電動重型汽車；集成熱管理系統；一維仿真分析；仿真精度；AMESim
隨著新能源技術的發展，純電動重型汽車在城際物流、港口運輸?shù)雀哓?fù)載應用場景中廣泛應用。這類車型通常具備高功率、大載荷及長續航等特性，對整車的熱管理系統提出了更高的綜合性能要求[1]。純電動重型汽車集成熱管理主要研究方向有集成技術研究、高效換熱器研究、能量回收與智能控制策略研究。目前存在的問題集中在系統集成復雜性高、不同熱源間熱量協調難、電池與乘員艙熱需求沖突及極端環境下熱管理性能不足等。文獻[2]表明，通過在AMESim平臺上建立熱管理系統模型，并對控制策略進行優化，相比傳統的斷通式控制策略，系統在駕駛艙熱舒適性與整車能效比方面均表現出顯著提升。文獻[3]進一步結合AMESim軟件，構建了乘員艙及電池?zé)峁芾碜幽Ｐ?，系統分析了不同熱源對綜合性能系數（Coefficient Of Performance, COP）的影響規律，為集成策略優化提供了重要的理論支持。
基于上述研究，本文以某款純電動重型汽車為研究對象，構建其集成熱管理系統模型。系統涵蓋電池冷卻回路、乘員艙空調回路、壓縮機與電子膨脹閥等核心組件，并引入合理的控制策略。模型基于AMESim一維仿真軟件，結合試驗臺架數據對主要子系統進行標定和驗證。通過多工況仿真，確定了能同時滿足系統制冷需求與整車運行效率的最優控制策略。最終，將仿真方案應用于實車試驗，仿真與試驗結果高度一致，驗證集成冷卻設計的可行性，控制策略的可靠性與適應性。該研究為純電動重型汽車熱管理系統的設計開發提供了有力的理論與工程支持。
1 系統原理
1.1 集成熱管理系統原理
集成熱管理系統是指在新能源汽車中，將各個部件的熱量產生、傳遞、消耗的過程進行整體協調與優化的系統[4]。與傳統的空調和獨立電池冷卻系統最大的區別在于，集成熱管理系統中空調系統與電池冷卻系統共用同一個制冷劑回路，主要包括壓縮機、冷凝器等關鍵部件，顯著簡化了系統結構。圖1展示了典型的集成熱管理系統架構。系統采用制冷劑R134a，主要部件包括：電動壓縮機、風冷冷凝器、兩個電子膨脹閥、蒸發器、鼓風機、板式換熱器、電池冷卻液泵、集液器等。系統通過合理的閥控策略，在不同回路中動態調節制冷劑流動方向，實現熱量轉移和能量優化。
其工作原理如下：壓縮機首先將來自集液器的低溫低壓氣態制冷劑壓縮為高溫高壓氣態，隨后進入前端的風冷冷凝器，與車外環境空氣進行熱交換，冷凝為中溫高壓液態制冷劑。其換熱量計算如式（1）所示：Qc=mc(hc,in-hc,out) （1）
式中，mc為流經冷凝器制冷劑流量，kg/s；hc,in為冷凝器入口焓值，kJ/kg；hc,out為冷凝器出口焓值，kJ/kg。
冷凝器后的制冷劑會被分為兩個回路：一路進入空調支路；另一個支路進入電池冷卻支路。
在空調回路中，制冷劑經過電子膨脹閥節流降壓，轉變?yōu)榈蜏氐蛪旱臍庖夯旌衔锖筮M(jìn)入蒸發器。蒸發器從鼓風機送入的車外空氣中吸收熱量，完成氣化過程，最終降溫后的空氣被送入駕駛艙，實現制冷需求[5]。換熱量的計算方法如式（2）所示。
Qe=me(he,in-he,out) （2）
式中，me為流經蒸發器制冷劑流量，kg/s；he,in為蒸發器入口焓值，kJ/kg；he,out為蒸發器出口焓值，kJ/kg。
另一個電池冷卻回路則流向板式換熱器。制冷劑同樣通過該支路的電子膨脹閥降溫，并在板式換熱器中與電池冷卻液（液冷回路）進行熱交換。其換熱量計算方法如式（3）所示。
QH=mH(hH,in-hH,out) （3）
式中，mH為流經板式換熱器制冷劑流量，kg/s；hH,in為板式換熱器入口焓值，kJ/kg；hH,out為板式換熱器出口焓值，kJ/kg。
制冷劑側吸收來自冷卻液的熱量，使冷卻液降溫后流入電池液冷回路，對動力電池進行溫度控制，確保電池在最適宜的工作溫度區間運行。最終，兩路經蒸發器與板式換熱器氣化后的制冷劑流入集液器，匯集后再被壓縮機吸入，完成一個循環。整個系統通過對流體路徑的精準控制與能量協同管理，在實現駕駛艙舒適性控制的同時兼顧電池?zé)岚踩?，?shí)現兩個系統熱量的動態平衡。

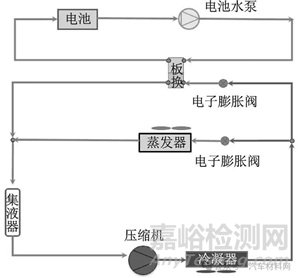

圖1 集成熱管理系統架構
本研究利用一維軟件AMESim搭建如圖1所示的集成熱管理架構。除原理圖中的部件外，模型增加駕駛艙及壓縮機與電子膨脹閥的控制系統。
1.2 工況及性能要求
本文研究的集成熱管理系統需滿足夏季高溫環境下駕駛艙與電池系統的制冷需求。其仿真分析工況要求如表1所示，系統性能要求如表2所示。

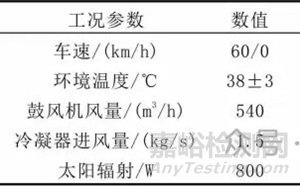

表1 仿真分析工況

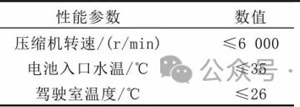

表2 系統性能要求
2 集成熱管理系統仿真
2.1 系統部件標定
2.1.1 蒸發器標定
為使集成熱管理系統的仿真分析可以精確地表現實車的真實情況，首先需完成關鍵零部件的性能標定工作，仿真子模型與廠家臺架試驗性能數據進行對比，精度需達到80%以上方可進行系統建模[6]。
本文利用AMESim軟件提供的HEX calibrat- ion工具對熱管理系統關鍵部件：蒸發器、冷凝器、板式換熱器進行標定仿真。此工具對制冷劑的性質、邊界條件、流動狀態等均做簡化，忽略湍流、分布不均、流體比熱粘度隨溫度變化等因素，根據部件尺寸、臺架試驗換熱數據計算換熱方程中的努塞爾數相關系數、換熱比例系數、壓降系數，確保仿真模型的壓降及換熱量與臺架試驗一致。為保證集成熱管理系統仿真精度，蒸發器、冷凝器、板式換熱器的標定精度需高于80%。
蒸發器在集成熱管理系統中是吸熱的關鍵部件，蒸發器換熱能力不足會導致系統的制冷性能下降，影響駕駛艙的熱舒適性。其換熱量的標定結果如圖2所示，平均誤差為1.52%。壓降的標定結果如圖3所示，平均誤差為1.92%，滿足仿真要求。
圖2 蒸發器換熱量標定

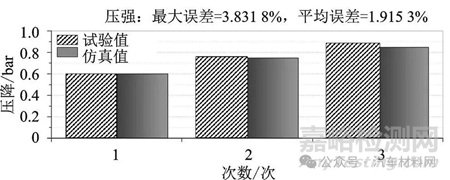

圖3 蒸發器壓降標定
2.1.2 風冷冷凝器
標定本文的集成熱管理系統架構中，風冷冷凝器是制冷劑放熱的唯一途徑。其通常布置于車輛前端，通過外界流動空氣將制冷劑釋放的熱量帶走。其散熱性能影響系統的制冷能力，尤其是夏季高溫或高負載工況下，其換熱效率決定了壓縮機的運行壓力、系統能耗水平及各回路的穩定性[7]。因此，在建立集成熱管理系統模型之前，必須對風冷冷凝器部件的換熱量及空氣壓降進行標定，使其與臺架試驗性能數據相匹配。此系統風冷冷凝器換熱量的標定結果如圖4所示，平均誤差為7.23%。壓降的標定結果如5所示，平均誤差為5.37%，滿足仿真要求。

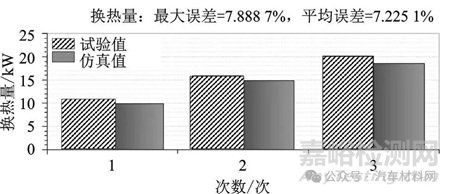

圖4 風冷冷凝器散熱量標定

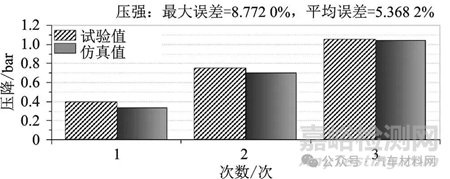

圖5 風冷冷凝器壓降標定
2.1.3 板式換熱器標定
板式換熱器是純電動重型汽車的熱管理系統中重要的高效換熱部件之一，其由多層波紋金屬板通過釬焊或密封墊片的方式組裝而成，具有換熱效率高、體積小、質量輕、結構緊湊等優點。板式換熱器用于實現制冷劑與冷卻液之間的熱交換。本文的熱管理系統中，電池系統的熱管理通過板換實現與空調系統的耦合，在不同工況下動態調整熱量的分配，確保電池處于最佳的工作溫度范圍內。其傳熱性能、壓降特性、控制響應速度都直接關系到熱管理系統的整體性能。因此同樣需要對其性能數據進行標定。如圖6、圖7所示，經過標定，其換熱量的平均誤差為2.27%，部件壓降的平均誤差為15.5%。滿足仿真要求。

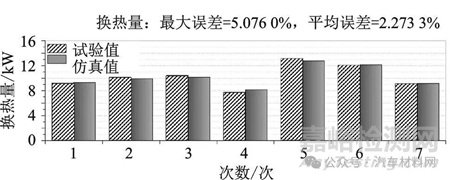

圖6 板式換熱器換熱量標定

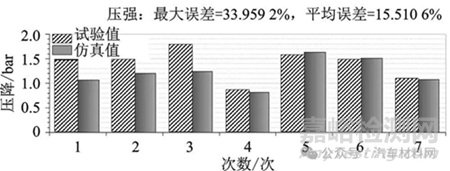

圖7 板式換熱器壓降標定
2.2 集成熱管理系統建模
將已完成標定的熱管理系統關鍵部件按照圖1所示的原理圖架構進行連接，構建完整的集成熱管理系統仿真模型，如圖8所示。該模型涵蓋了壓縮機、風冷冷凝器、電子膨脹閥、蒸發器、板式換熱器、鼓風機、電池水泵、集液器等關鍵部件，并在模型中對各部件之間的連接關系、熱交換路徑進行了精細建模。為了確保仿真結果的準確性和工況匹配性，模型中所有仿真邊界條件與初始狀態均根據表1中列出的典型工況進行設置，包括環境溫度、冷卻液初始溫度、壓縮機初始轉速等參數。
該模型采用AMESim軟件自帶的比例-積分（Proportional-Integral, PI）控制器對壓縮機轉速和電子膨脹閥開度進行動態調節。PI控制器通過實時監測系統運行過程中的關鍵參數（如溫度和壓力），與目標設定值進行比較，計算出偏差，并根據比例與積分規則生成控制指令，從而驅動執行器完成精細調節，實現對系統狀態的閉環控制。在本模型中，設置了3個溫度與壓力傳感器，PI控制器可根據這些傳感器的反饋值與目標設定值之間的偏差，快速響應系統工況變化，確保系統能夠在不同運行條件下長期穩定地運行在最優熱平衡狀態。從圖8中可以看出，此模型對電池?zé)峁芾硐到y(tǒng)、空調系統、駕駛艙系統、控制系統進行集成。相比傳統單一部件或子系統仿真，集成熱管理系統的仿真可在一個模型中分析各部件在不同條件下的工作狀態，且能清晰地了解其熱量傳遞及各回路之間的相互影響，有助于深入了解系統整體熱平衡特性，從而優化熱流路徑。
本文對夏季不同溫度無光照電池快充雙系統制冷、有光照電池快充雙系統制冷、曬車后行車雙系統制冷3種運行模式共計8組模型進行仿真計算，壓縮機的轉速、電池水溫、駕駛室溫度均滿足表2所示的系統性能要求。40 ℃光照電池快充雙系統時系統熱負荷最大，此工況仿真結果：壓縮機轉速最高為6000r/min，電池入口水溫為 32.4 ℃，駕駛室溫度為25.0 ℃。此系統選型匹配及控制參數的仿真結果較好。
圖8 集成熱管理系統仿真模型

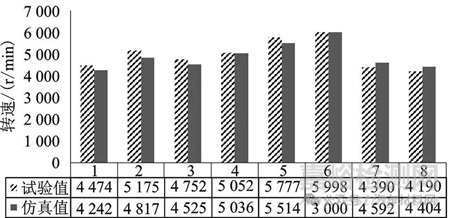

圖9 壓縮機轉速仿真與試驗對比
圖10 駕駛室平均溫度仿真與試驗對比

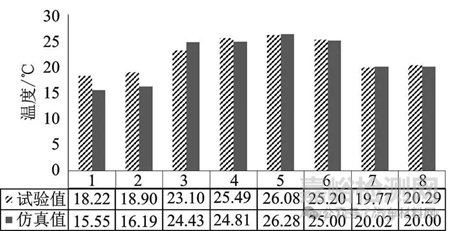

圖11 電池入水水溫仿真與試驗對比
在研究過程中，對關鍵部件的仿真結果與實車試驗數據進行對比驗證。壓縮機轉速的對比結果如圖9所示，8組數據均與試驗高度一致，最大誤差為6.92%，平均誤差為1.5%。駕駛室平均溫度的對比結果如圖10所示，8組數據的仿真結果與試驗結果同樣差異較小，最大誤差為14.6%，平均誤差為3.1%。電池入水水溫的對比結果如圖11所示，最大誤差為6.3%，平均誤差為3.2%。
3 總結
本文基于AMESim平臺，構建了純電動重型汽車集成熱管理系統的仿真模型，涵蓋電池冷卻、駕駛艙空調及控制子系統。利用HEX calibration工具對蒸發器、冷凝器和板式換熱器等關鍵部件進行了標定，換熱量誤差小于8%、壓降誤差控制在20%以內，確保模型準確性。仿真模型引入PI控制器，實現對壓縮機轉速和電子膨脹閥的動態調節，適應不同高溫工況下的熱管理需求。在8組典型夏季工況下進行仿真分析，系統表現穩定：最高壓縮機轉速為6 000 r/min、電池入口水溫為32.4 ℃、駕駛艙溫度為25.0 ℃，均滿足性能要求。仿真結果與實車試驗高度一致，壓仿真精度整體達到85%以上。由于本文一維仿真分析對各部件溫度分布的研究具有一定局限性，但也充分驗證了AMESim平臺在集成熱管理系統建模與控制策略開發中的可行性與有效性。
來源：期刊《汽車實用技術》作者：李思思，溫逸倫，孫坤（陜西重型汽車有限公司 汽車工程研究院，陜西 西安 710200）
