01微放電效應和危害

真空微放電效應是指在真空條件（氣壓＜6.65×10-3Pa）下，通過射頻場的加速作用，初級電子在金屬/介質表面間激發二次電子發射，二次電子倍增到一定程度，達到放電閾值，導致?lián)舸┓烹姮F(xiàn)象發生。

如圖1所示，初級電子在射頻電場作用下加速轟擊材料表面，產生二次電子。當射頻電場反向時，二次電子在射頻電場的作用下加速轟擊材料表面，產生更多的二次電子。上述過程往復進行，導致兩個表面之間的二次電子逐漸累積，達到放電閾值后，會導致?lián)舸┓烹姟?/span>

圖1. 微放電過程示意圖

隨著航天技術發展，空間微波部件結構愈加復雜，功率密度越來越高，發生真空微放電的可能性大大增加。衛星通信系統中主要的微波部件包括輸出多工器，微波同軸開關、同軸電纜組件、波導和天線等。微放電效應是導致空間微波鏈路失效的重要原因，會導致諧振類設備失諧，導致所傳輸?shù)奈⒉ㄐ盘?hào)失調，阻塞射頻信號的傳輸，嚴重時會導致微波部件徹底失效，已成為制約高通量空間通信技術發展的重要因素。

02真空微放電試驗標準和檢測方法

國內真空微放電試驗主要參考中國航天標準體系發布的QJ20325.2-2014《航天器射頻部件與設備檢測方法 第2部分：微放電》進行。微放電試驗系統以熱真空箱、功放、頻譜分析儀、信號發生器和功率計為核心，輔以調零單元、調制單元、初始電子源等專用設備，對各種微波部件在真空環境下的微放電現象進行試驗驗證。

信號發生器發出微波信號，經過調制單元可形成高、低電平可調的脈沖信號，通過功率放大器放大后，通過波導密封窗（或密封同軸接頭）進入真空罐內，饋入被測件（DUT）。

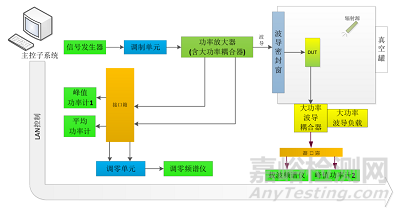

圖2. 微放電試驗系統原理框圖

微放電測試方法一般采用調零檢測法、正向反向功率檢測法、輸出頻譜檢測法等，具體如下所示：

（1）調零檢測法：將大功率耦合器耦合的正向、反向信號同時輸入調零單元，通過調零單元的調整使兩路信號等幅反向，正常情況下調零信號應低于-60dBm。微放電現象發生時，調零狀態破壞，可由調零頻譜儀檢測到。

（2）正向反向功率檢測法：將大功率耦合器耦合的正向、反向信號輸入功率計，監測正向、反向信號的功率。如果反向功率突然增大，可初步判斷為發生微放電。

（3）輸出頻譜檢測法：將被測件的射頻信號接出真空罐，通過大功率耦合器，將射頻信號輸入載波頻譜儀，分析輸出功率和頻譜的變化。如果頻譜的載波和載波附近的噪聲發生大幅度起伏變化，可判斷為發生微放電。

測試中至少采用兩種方法同時進行檢測，優先選用調零檢測法。

微放電試驗系統同時可應用于熱真空、功率耐受和低氣壓放電等試驗，滿足空間電子器件的可靠性評價要求。

03設備能力

電子五所具有完善的航天器微波部件試驗?zāi)芰?，可進行低氣壓放電、真空微放電、功率耐受等試驗，共有3臺熱真空環境模擬系統以及多臺配套的信號發生器、調制單元、功放子系統、調零單元、調零頻譜儀、功率計等射頻測試設備，可以滿足的測試條件如下：

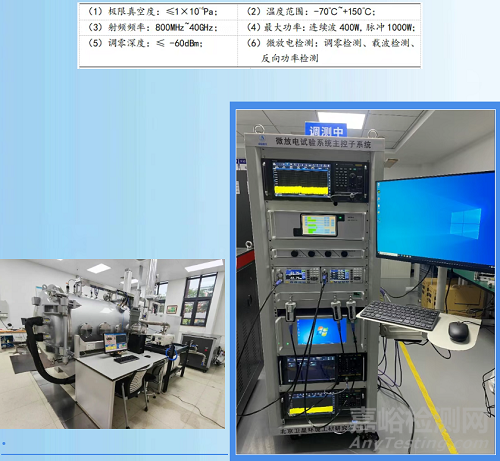

圖3. 真空微放電試驗系統
