中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、術(shù)語(yǔ)和定義

軟化點(diǎn)（softening point）是物質(zhì)的軟化溫度，主要指的是無(wú)定形聚合物開(kāi)始變軟時(shí)的溫度。它不僅與高聚物的結(jié)構(gòu)有關(guān)，而且還與其分子量的大小有關(guān)。軟化點(diǎn)的測(cè)定方法有很多，測(cè)定方法不同，其結(jié)果往往不一致。較常用的有維卡（Vicat）法和環(huán)球法等，本文重點(diǎn)介紹環(huán)球法。

把確定質(zhì)量的鋼球置于填滿試樣的金屬環(huán)上，在規(guī)定的升溫條件下，鋼球進(jìn)入試樣，從一定的高度下落，當(dāng)鋼球觸及底層金屬擋板時(shí)的溫度，則視為試樣的軟化點(diǎn)，以攝氏溫度（℃）表示。

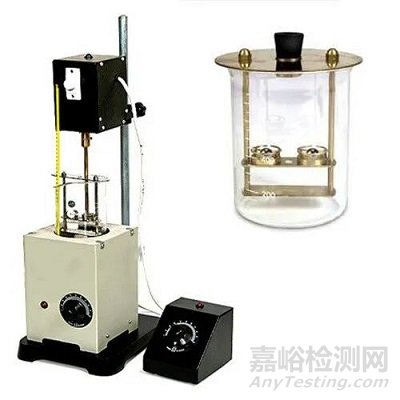

環(huán)球法軟化點(diǎn)測(cè)定儀

二、相關(guān)標(biāo)準(zhǔn)

GB/T 12007.6-1989《環(huán)氧樹(shù)脂軟化點(diǎn)測(cè)定方法 環(huán)球法》

在國(guó)家標(biāo)準(zhǔn)GB/T 27808-2011《熱固性粉末涂料用飽和聚酯樹(shù)脂》中規(guī)定：軟化點(diǎn)的測(cè)定按照國(guó)家標(biāo)準(zhǔn)GB/T 12007.6-1989《環(huán)氧樹(shù)脂軟化點(diǎn)測(cè)定方法 環(huán)球法》進(jìn)行測(cè)定，具體測(cè)試方法如下。

1. 儀器與材料

1.1  軟化點(diǎn)測(cè)定儀：市售，其規(guī)格應(yīng)符合國(guó)家標(biāo)準(zhǔn)GB/T 12007.6-1989。

1.2  小刀或刮刀

1.3  光滑的銅片或鋁片：100 mm × 150 mm × 2 mm。

1.4  恒溫烘箱：200 ℃，靈敏度±2 ℃。

1.5  電爐：1000 W。

1.6  可調(diào)變壓器。

1.7  工業(yè)用甘油。

2. 測(cè)定方法

2.1  樣品準(zhǔn)備：

將盛有10 g小塊樹(shù)脂的燒杯置于烘箱中，注入量略高于環(huán)高，在高于該樹(shù)脂估計(jì)軟化點(diǎn)60 ℃下加熱30 min使其熔融。同時(shí)將銅環(huán)預(yù)熱到接近樹(shù)脂傾注時(shí)的溫度。將預(yù)熱過(guò)的銅環(huán)放在涂有硅脂的光滑銅片或鋁片上，把熔化的樹(shù)脂注入銅環(huán)，使樹(shù)脂液面略高于環(huán)。不能有氣泡，否則須重新制環(huán)。將制好的試樣在室溫下冷卻，移去金屬板，用清潔的小刀或刮刀稍加熱，熨平環(huán)面多余的樹(shù)脂，在室溫下冷卻30 min，靜置冷卻后進(jìn)行測(cè)試。

2.2  試驗(yàn)步驟：

2.2.1  將工業(yè)甘油加入燒杯至其高度為100~108 mm。預(yù)熱至估計(jì)軟化點(diǎn)以下45 ℃，但不得低于32 ℃。

2.2.2  安好攪拌器。將裝有樹(shù)脂的銅環(huán)和球定心導(dǎo)向器裝在環(huán)架上并放入甘油浴中，并把鋼球放入甘油中。15 min后用鑷子將其放在環(huán)面中心。

2.2.3  將溫度計(jì)沿支架中心插入，開(kāi)動(dòng)攪拌直至測(cè)試完畢。

2.2.4  用電爐加熱燒杯，使甘油溫度以5 ℃/min速率升溫。（3 min后的升溫速率最大允許偏差為0.5 ℃/min，超過(guò)本限度的所有試驗(yàn)均為不合格。）直到樹(shù)脂軟化后鋼球落到下底板時(shí)溫度計(jì)所指溫度為軟化點(diǎn)。

3. 結(jié)果表示

測(cè)試結(jié)果以兩個(gè)平行試樣測(cè)定值的算術(shù)平均值表示，取至小數(shù)后一位。平行試驗(yàn)的兩個(gè)測(cè)定值之差不大于0.5 ℃。

4. 其他輔助方法

熱板法（Kofler法）：通過(guò)加熱樣品并觀察熔化狀態(tài)確定軟化點(diǎn)。需校準(zhǔn)溫標(biāo)以提高準(zhǔn)確性。

澆注法：僅限松香等可澆注材料，操作類似環(huán)球法但需注意樣品流動(dòng)性。

三、測(cè)定的關(guān)鍵影響因素

1. 儀器校準(zhǔn)

測(cè)試前需對(duì)儀器進(jìn)行校準(zhǔn)，確保溫度精度（如±2 ℃）。

2. 樣品處理

需選擇無(wú)氧化、代表性的小塊樣品，表面需清潔，避免粉塵干擾。

熔融樹(shù)脂需注入無(wú)氣泡的銅環(huán)，確保流動(dòng)性均勻。

3. 溫度控制

測(cè)定需在恒溫環(huán)境下進(jìn)行，避免溫度波動(dòng)影響結(jié)果。

標(biāo)準(zhǔn)方法明確要求使用甘油浴或恒溫烘箱，確保加熱均勻性。

四、樹(shù)脂軟化點(diǎn)在涂料中的應(yīng)用

軟化點(diǎn)范圍：聚酯樹(shù)脂軟化點(diǎn)通常在80~120 ℃，具體取決于用途（如裝飾、防腐等）。

行業(yè)選擇：低軟化點(diǎn)（88~93 ℃）適用于高光流平性，高軟化點(diǎn)（95 ℃以上）用于重防腐場(chǎng)景。

測(cè)定樹(shù)脂的軟化點(diǎn)必須在其結(jié)構(gòu)組成相同時(shí)才有意義，也就是說(shuō)當(dāng)樹(shù)脂的結(jié)構(gòu)組成不同時(shí)，它們之間軟化點(diǎn)的比較是沒(méi)有意義的。

在結(jié)構(gòu)組成相同時(shí)，軟化點(diǎn)低的樹(shù)脂比軟化點(diǎn)高的樹(shù)脂具有更好的溶解性，而且對(duì)溶劑的親和性亦好，但這會(huì)導(dǎo)致涂裝成膜發(fā)黏，也即溶劑釋放性慢或稱具有較高的溶劑保留性。

軟化點(diǎn)的微小差別將會(huì)對(duì)樹(shù)脂溶液的黏度有較大的影響。軟化點(diǎn)需結(jié)合玻璃化溫度（Tg）和分子量?jī)?yōu)化涂料配方，平衡流平性與貯存性。
