一、CMOS晶體管發展方向

金屬氧化物半導體場效應晶體管（Metal-Oxide-Semiconductor Field Effect Transistors，MOSFETs）是一種廣泛應用于模擬電路與數字電路的基本單元，它在構建集成電路中扮演關鍵角色。

在過去幾十年中，MOSFETs的發展基本遵從摩爾定律，單位面積上的晶體管數量每隔18 個月就會翻一倍。 但隨著晶體管特征尺寸進入納米尺度，傳統硅半導體平面器件性能不僅難以提升，反而會出現衰退。

晶體管柵長縮小引起了漏致勢壘降低（Drain Induced Barrier Lower，DIBL）、閾值電壓變化、亞閾值擺幅過高和熱電子效應等現象，我們將這些現象統稱為短溝道效應。

為了克服短溝道效應，人們不斷探索新的溝道材料和器件結構。在新材料方面，GaAs、InGaAs 和 InAs 等材料因?yàn)榫哂懈哌w移率特點被用來制備高速和高頻晶體管；原子層沉積 （Atomic Layer Deposition，ALD）生長的 Al2O3、HfO2 等高K材料具有良好的界面質量和低的柵漏電流，有利于進一步降低器件功耗；第三代半導體，例如 ZnO、SiC、 GaN 和金剛石等，它們具有更寬的禁帶寬度、更高的擊穿電場，可以用來制備高溫、高頻、抗輻射及大功率器件。

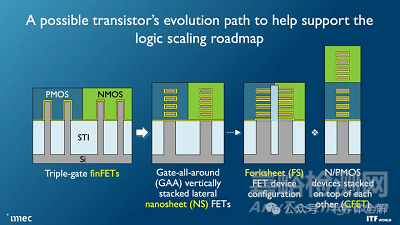

在新結構方面，多重柵極結構大大提高了柵極對溝道的靜電控制能力，如鰭式場效應晶體管（FinFET）和環柵場效應晶體管（Gate-All-Around FET，GAAFET）。其中，環柵場效應晶體管具備更好的柵極控制能力，是未來半導體技術的發展方向。

2021年6月，英特爾公司公布了其最新制程工藝和封裝技術的創新路線圖，并對其未來芯片的制程節點進行全新的命名。

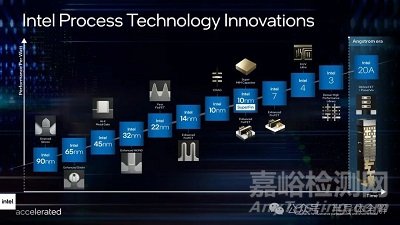

在圖中，英特爾展示了其從九十納米節點到2025年的技術創新路線圖。從圖中我們可以看到每一次的芯片節點尺寸突破都依賴于新的技術突破。

Intel 90nm節點引入應變硅技術，增強溝道遷移率；

Intel 45nm節點引入金屬柵和氧化鋁、氧化鉿等高K材料以獲得更高的柵電容同時抑制柵極漏電；

Intel 22 nm節點引入 FinFET 結構，極大增強柵極對溝道控制能力；

Intel 4 nm節點采用極紫外（Extrem Ultra Violet，EUV）光刻技術，最大程度上提高曝光精度。

在未來的制程規劃中，Intel 20 A 將使用兩個突破性的技術以實現更高集成密度、更強性能、更低功耗的晶體管， 它們分別是 RibbonFET 和 PowerVia。

RibbonFET采用環柵結構，可以進一步縮小器件占用空間，提升晶體管的開關速度并且保持高的驅動電流密度。

PowerVia是英特爾自主研發的產業界第一個背面電流傳輸技術，它利用襯底實現對正面器 件的電源供給，減少了器件正面電極互聯布線的需求，從而達到優化晶體管之間的信號傳輸和減小噪聲的目的。

PowerVia技術也使得正面的晶體管布局更加靈活，為實現多功能化器件提供可能。

從先進半導體芯片制造的技術發展路線來看，毫無疑問，新的晶體管結構、 新的集成方式正在成為延續摩爾定律的關鍵所在。



二、臺積電2nm芯片量產實現方式

有消息稱臺積電稱2025年如期量產2nm芯片，這意味著什么呢？

臺積電的3→2，不同于7→5，也不同于5→4→3，16nm及以下的芯片，基本都采用FinFET（鰭式場效應晶體管）架構（三星3nm和2nm除外）。

臺積電的2nm，引入GAAFET（環繞柵極晶體管）架構，這是質變，F(xiàn)inFET像帆船的三角帆，接觸面積有限；GAA則是把帆做成圓筒形包裹桅桿，納米片的堆疊結構就像百葉窗，可以顯著降低芯片漏電概率，提升穩定性，降低功耗。

因此，臺積電的2nm，相比較4→3，肯定是提升更大的。從驍龍8gen3到驍龍8至尊（4nm到而且3nm)，都能提升這么大。更何況2nm呢？

IEEE論文參考三星的數據，顯示3nm GAA在0.7V電壓下漏電比4nm的FinFET低63%，雖然三星制造的3nm芯片還是不如臺積電制造的3nm，但跟自家的三星4nm比，已經強太多了。

對于這一點參考三星獵戶座2200，2400到最近的2500，2400到2500是這幾年三星芯片提升最大的一代，三星的5nm和4nm堪稱漏電王（參考888和8gen1)，而GAA架構幫三星很好的解決了漏電問題。獵戶座2500的能效，性能非常接近驍龍8至尊（這還是建立在三星芯片設計遠不如高通的情況下）

因此，對于臺積電的2nm，是制造工藝的大革新。

晶體管結構正在由平面構型向三維發展，這不僅能夠提高晶體管的性能，還可以進一步縮小晶體管尺寸，增大集成密度。三維晶體管是一種多柵結構器件，其柵極構型包括最早的雙柵到鰭柵以及后來的π柵、Ω 柵和最終的環形柵結構。

這些多柵結構器件都具有很強的柵極控制能力，能夠有效改善由于器件尺寸縮小而引起的器件性能退化。

環柵晶體管主要有兩種器件類型：第一種是溝道平行于襯底的水平型環柵晶體管；第二種是溝道垂直于襯底的垂直型環柵晶體管。

垂直型環柵晶體管相對于對于水平型有以下三點優勢：

1）當器件尺寸相同時，三維垂直構型器件擁有更高的封裝密度；

2）與橫向7納米技術節點相比，垂直布局的器件可以節約 10 -15%的功耗；

3）垂直型晶體管的柵極長度不再由光刻決定，而是由沉積的柵極金屬薄膜厚度決定，這極大擺脫了對光刻設備的依賴程度。

因此，三維垂直環柵晶體管以及三維集成技術在未來集成電路中起到至關重要的作用。

然而，三維垂直型環柵晶體管不同電極之間的互聯尤為復雜，目前采用的制造技術多為層 層堆疊和打孔方式。



三、環柵晶體管(GAA)如何制造？

三維多柵晶體管主要有兩大類：一類是水平型 （lateral-type），其溝道平行于襯底；另一類是垂直型（vertical-type），其溝道垂直于襯底。

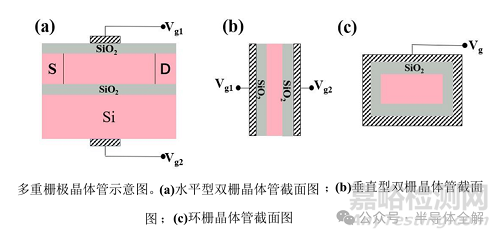

這兩種器件結構幾乎同步開始發展。 1987 年研發了基于絕緣體上硅（Silicon On Insulator， SOI）襯底的雙重柵極晶體管，其溝道平行于襯底，如示意圖所示。1989年，利用 Si 島側壁熱氧化的方式，實現溝道垂直于襯底的雙重柵極結構，其結構見示意圖。由此，多重柵極結構引起人們極大的關注。1990年，基于 SOI 襯底制備了水平型環柵結構晶體管，其結構示意圖。

(1)水平型環柵晶體管

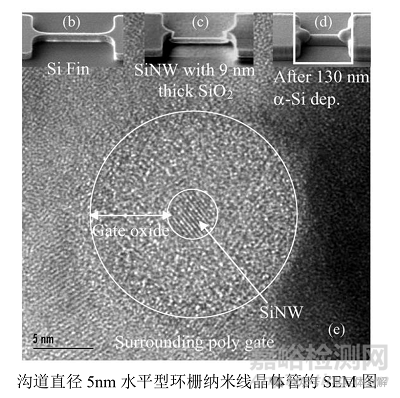

隨著微電子工藝的不斷發展，尺寸更小、性能更好的多柵晶體管不斷涌現。 2006年，首次在SOI襯底上制造出了溝道直徑小于 5 nm 的水平型環柵納米線晶體管，如圖所示。

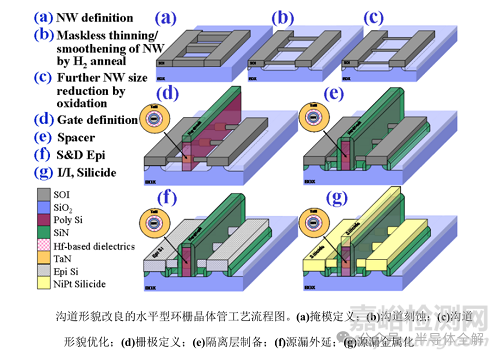

由于水平型的溝道需要利用掩模進行刻蝕，所得到的溝道形狀很難是完美的圓柱形，這不利于柵極對溝道的控制。S.Bangsaruntip 等人將刻蝕后的 Si 溝道在氫氣氛圍下進行退火，得到更優的溝道形貌，在此基礎上實 現了更好性能的水平型環柵晶體管制備，其主要工藝步驟如下圖所示。

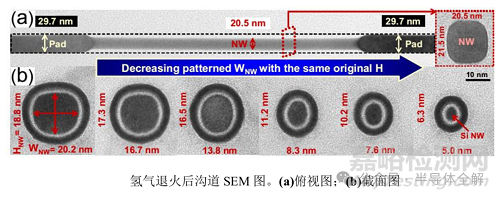

首先，利用電子束光刻定義出條狀圖形，沉積氧化硅作為掩模，然后利用反應離子刻蝕機 刻蝕出條狀溝道，去除掩模后，將樣品在氫氣氛圍下退火。氫氣氛圍下的退火可以使溝道側壁更為光滑，減薄溝道厚度，同時改善溝道截面形貌，由方形轉化為完美的圓柱形。改良后的溝道形貌如下圖。接下來沉積 TaN 得到柵氧化層，為了解決源漏串聯電阻過大的問題，研究者通過定向外延的方式在非溝道區域外延生長出一層 Si。

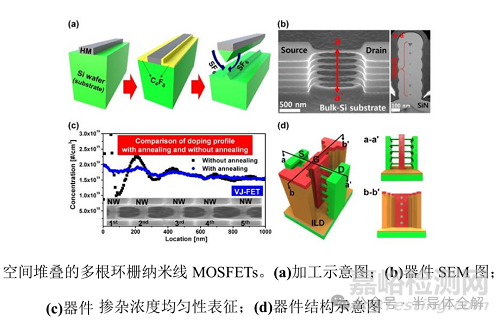

為了提高水平型環柵晶體管的集成密度，Byung-Hyun Lee 等人利用深硅刻蝕技術，在體硅材料上成功制作出了三維空間堆疊的多根環柵納米線器件，其器件結構和主要工藝步驟如下圖所示。

上圖是實現水平溝道垂直方向上堆棧結構刻蝕方法示意圖，主要是利用 ICP-RIE 的干法刻蝕技術實現。首先是 C4F8 的聚合物鈍化過程，用來保護硅溝道的側壁；第二步是利用 SF6 對硅材料的各向同性刻蝕特性，將底部硅完全刻蝕干凈，實現垂直方向上硅納米線分離。通過這兩個步驟循環，便可以實現水平溝道的垂直方向集成。

圖是實際制備的器件SEM圖。

目前，盡管有較多的科學家利用水平鋪展和垂直堆棧的方法來實現水平型環柵納米線晶體管的集成，但是這樣的方法不僅工藝復雜而且溝道形貌較差，成本也隨之上升。此外，在垂直堆棧結構上實現納米長度的柵電極也較為困難。而垂直型環柵晶體管由于其溝道垂直于襯底，則可以很好的解決上述問題。

(2)垂直型環柵晶體管

按溝道的形成方式，我們可以將垂直型環柵晶體管的制備方法分為兩大類，即“自下而上”和“自上而下”制備方法。

(A) “自下而上”的生長方法

對于第一類“自下而上”的生長方法，溝道材料是從平面“自下而上”垂直于襯底表面而生長。其中，典型的生長方法是氣液固（Vapor Liquid Solid，VLS）方法。

VLS 方法使用特定金屬作為催化劑，在樣品表面誘導生長垂直與襯底的納米線。

第二種是“自上而下”的刻蝕加工方法，利用半導體工藝中的刻蝕工藝來實現垂直于襯底的溝道。

在“自上而下” 方法中，按照柵極制備先后又可以分為兩種不同工藝：后柵和先柵工藝。

后柵工藝是基于半導體工藝制備好的納米線，分別利用 ALD、磁控濺射和電子束蒸發等鍍膜設備完成柵介質材料和柵電極材料的制備。

先柵工藝則是先利用鍍膜設備制備多層薄膜，其中包括介質隔離層和柵電極層，再利用曝光以及刻蝕等方法實現圓柱形溝槽的制備，在溝槽中接著利用鍍膜設備實現柵介質的制備，最后外延硅、鍺硅等材料形成溝道。

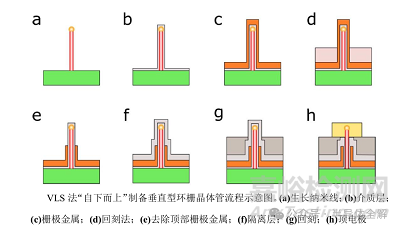

下圖是采用“自下而上”的 VLS 方法制備出了 Ge/Si 核/殼垂直型環柵無結晶體管，通過Ge的高空穴遷移率以及Ge/Si異質結結構形成的一維高密度空穴氣，實現了高性能的p溝道 MOSFET，制備流程如下圖所示。

第一步：通過VLS 法在硅襯底上實現垂直納米線生長；

第二步，通過原子層沉積生長 10 nm 高 K 介質層氧化鋁；

第三步，濺射沉積50 nm 的金屬鎢作為柵電極；

第四步，旋涂光刻膠，利用回刻法去除特定厚度；

第五步，利用光刻膠為掩模去除頂部多余柵極金屬；

第六步，再次利用ALD 生長20nm 氧化鋁作為柵極和頂層電極的絕緣層；

第七步，利用旋涂玻璃作為隔離介質層并去除頂部氧化鋁露出溝道材料；

第八步，沉積75 nm金屬Ni作為頂電極。

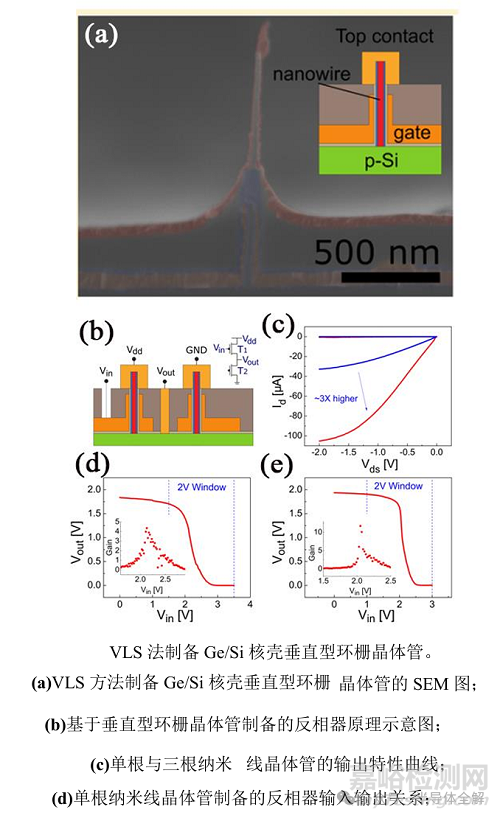

整個完成的器件結構如圖下圖所示。

“自下而上”的制備方法存在一些缺點，如其生長方法需要使用特殊金屬催化，會對對器件形成一定污染。此外，在實際器件制備中也很難固定納米線的生長位置，從而難以確定器件的位置。利用VLS方法生長的納米線直徑和高度也存在一定的差異性，這對晶體管的均勻性有極大影響，“自下而上”方法與目前主流CMOS集成電路工藝的兼容性較差。因此，發展與傳統 CMOS 工藝兼容的“自上而下”制造方法更受人們青睞。

利用后柵工藝實現了多陣列、高性能的垂直環柵納米線晶體管的大面積集成，其器件示意圖和截面TEM圖如下圖所示。

(B) “自上而下”的生長方法

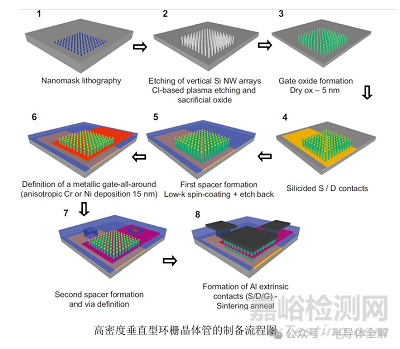

下圖是典型的“自上而下”后柵工藝制備的垂直環柵晶體管，其詳細流程如下圖所示。

第一步，通過電子束曝光實現掩模的定義；

第二步，利用RIE實現垂直溝道的加工；

第三步，在725 ℃的管式爐中熱氧化形成柵介質層，并利用 RIE 去除頂部和底部的氧化層只保留側壁氧化層；

第四步，各向異性沉積一層15nm 金屬Pt，500 ℃退火后形成源漏接觸；

第五步，利用HSQ形成介質層，均勻去除頂部多余厚度；

第六步，各向異性沉積柵極金屬 Cr，形成環柵電極；

第七步，與第五步同樣的方法實現介質隔離層，并定義接觸孔；

第八步，沉積400nm的金屬 Al 實現電極接觸。

經過以上步驟最終實現陣列垂直環柵晶體管的制備。

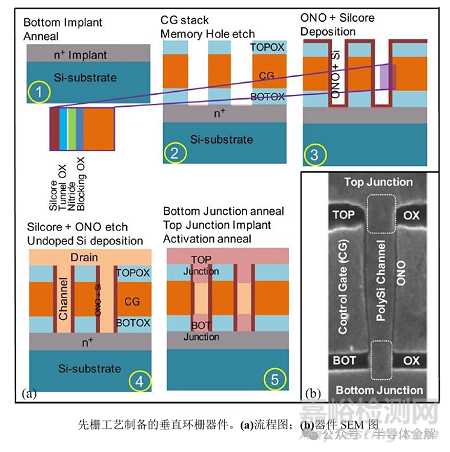

利用先柵工藝制備了垂直溝道型的 3D NAND。其主要加工步驟如下圖所示。

其工藝流程為，在p型晶圓上利用離子注入和退火方法形成 300 nm 厚的n型區；接著，沉積30 nm氧化硅、200nm重?fù)诫sp型多晶硅和40nm氧化硅形成三層結構，其中200nm重?fù)诫s多晶硅作為柵極；然后，對多層薄膜進行刻蝕，實現孔洞結構；再然后利用外延生長的辦法，向孔洞結構中填充柵介質材料和溝道材料，最終形成上圖的電路。

這種方法在生產3D NAND中已經十分成熟，與后柵工藝相比，其無需加工高深寬比的垂直溝道，對刻蝕工藝要求也隨之下降，增加了工藝穩定性，減少了工藝復雜程度，但其溝 道材料依賴于外延生長技術，因此對于溝道材料選擇具有一定局限性。



四、結論

我們總結了三維環柵晶體管的兩種結構類型及其常用制備工藝，發現垂直型環柵晶體管相對于水平型環柵晶體管有以下四點優勢：

第一，三維環柵晶體管溝道形貌更優，無論是“自下而上”還是“自上而下”方法制備的溝道 都可以獲得更理想的圓柱形結構；

第二，三維垂直型晶體管的柵極長度可以通過淀積的柵極金屬厚度決定，這使得器件的柵長不再依賴于光刻能力，大大降低了對高精度光刻的需求；

第三，垂直型環柵晶體管有更高的集成密度，對三維空間利用更充分，更方便多整列器件制備，進一步提高器件集成密度；

第四，垂直型晶體管的功耗要比水平型晶體管功耗更低。

三維垂直型環柵晶體管具備以上這些優點，但其制備流程仍較為復雜，尤其在柵、源、漏電極的互聯過程中，往往需要通過旋涂介質隔離層和打孔等復雜工藝。此外，層層堆疊工藝造成不同電極之間寄生效應加劇，不利于器件性能提升。

為了解決現有技術存在的制備流程復雜、寄生電容大和成本高昂等缺點，實現高效、低成本、高性能的三維垂直環柵晶體管加工目標，仍需要探索新的加工方法和技術手段。



參考文獻：

(1)孫馳 基于FIB_FEB技術的三維環柵晶體管加工與性能研究[D].

(2)知乎ID:忽聞天上仙 鏈接：https://www.zhihu.com/people/da-lao-lai-bei-bing-kuo-luo-zhu.

(3)雷雨璋 先進等離子體干法刻蝕工藝形貌效應仿真與驗證研究[D].
