為滿足本鋼全球首發抗氧化免鍍層熱成形鋼CF-PHS1500 市場推廣應用的要求，對CFPHS1500的機械性能和焊接工藝進行研究。選用1.2mm 和1.6mm 兩種料厚抗氧化免鍍層熱成形鋼進行點焊和凸焊性能試驗研究，分析了影響焊接質量的主要因素，研究了焊接工藝參數和焊接質量的關系。



低碳、環保已經成為21 世紀全球汽車行業發展的主流趨勢，“雙碳”戰略的大背景下，開發高強韌性、高抗氧化性及良好氫脆性能的超高強熱成形鋼對提升汽車輕量化水平具有重要的實際意義。在此背景下，抗氧化免涂層熱成形鋼CF-PHS1500 作為一種突破性的材料，逐漸成為高端汽車制造領域的焦點，該鋼種是針對現有技術局限性與用戶痛點研制開發的，采用不同于Al-Si 涂層研發路徑，利用高Cr-Si 合金成分體系以及全流程表面調控技術，熱成形后零件表面氧化皮厚度小于1μm，從而解決現有熱成形鋼裸板氧化皮剝落問題。本文旨在深入探討CF-PHS1500 的機械性能及焊接性能，為實現汽車輕量化與性能優化提供技術支撐。



抗氧化免鍍層熱成形鋼CF-PHS1500 作為全球首發產品，創新采用Cr-Si 合金體系，具有高強度、高淬透性和良好抗高溫氧化性能的全新熱成形鋼，應用前景廣闊。為此，本鋼、一汽集團工程技術部聯合中汽研(天津)共同對CF-PHS1500 的凸焊工藝及焊接性能進行研究。



機械性能



樣板生產工藝參數抗氧化免涂層熱成形鋼1.4mm 樣板，在氮?dú)獗Ｗo(hù)條件下加熱至930℃、加熱時間340s，轉移時間12s，保壓時間12s。



拉伸性能檢測



采用50 標距拉伸試驗，試驗結果如表1 所示，拉伸曲線見圖1，抗氧化免涂層熱成形鋼熱成形后抗拉強度可達1700MPa，斷后伸長率7.1%。

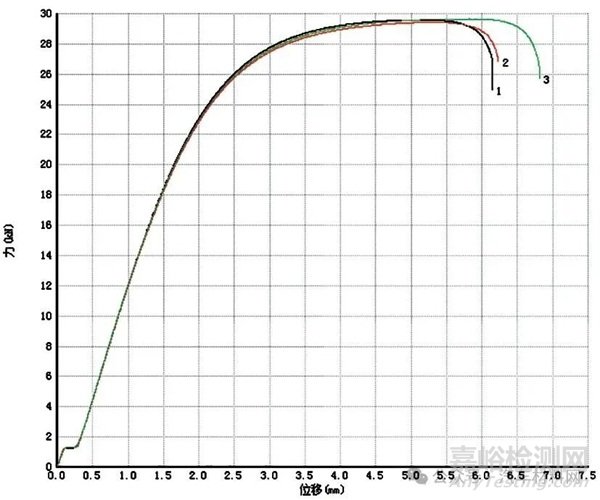

圖1 拉伸力學曲線

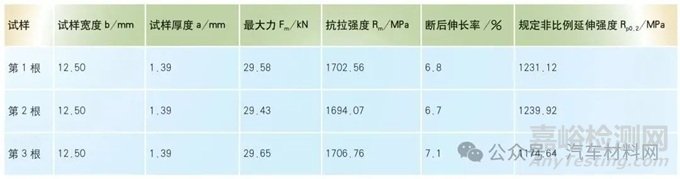

表1 拉伸試驗結果





彎曲性能檢測



抗氧化免涂層熱成形鋼熱成形后彎曲性能如表2所示，彎曲角達到60°以上。

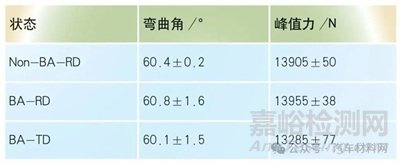

表2 CF-PHS1500 熱成形后彎曲角





抗氧化性能



樣板生產工藝參數



抗氧化免涂層熱成形鋼(CF-PHS15100)、鍍層板和22MnB5 裸板1.4mm 樣板，在氮?dú)獗Ｗo(hù)條件下加熱至930℃、加熱時間340s，轉移時間12s，保壓時間12s。



表面質量和氧化鐵皮



通過金相切割觀察，抗氧化能力對比如圖2 所示。

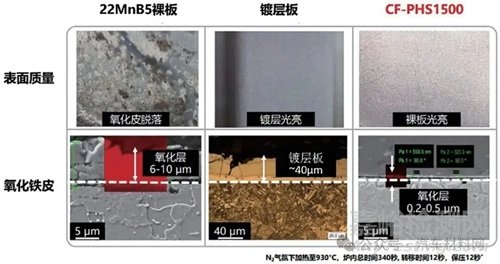

圖2 抗氧化能力對比



可以看出，22MnB5 裸板表面有明顯的氧化皮，氧化層厚度為6 ～10μm；鍍層板表面質量光亮無氧化皮，熱成形后鍍層厚度40μm；抗氧化免涂層熱成形鋼表面光亮無明顯氧化皮，放大檢測氧化層厚度為0.2 ～0.5μm?？寡趸馔繉訜岢尚武搶?duì)比22MnB5裸板具有更強的抗氧化能力。



焊接性能



電阻點焊工藝性能



⑴試驗材料和試驗方法。



使用1.2mm 和1.6mm 抗氧化免涂層熱成形鋼熱成形后的樣板，對1.2mm+1.2mm、1.2mm+1.6mm、1.6mm+1.6mm 焊接組合試驗，采用中頻直流機器人焊接控制器和中頻一體鋼點焊焊鉗進行焊接測試。調節關鍵參數通電時間、通電電流和電極壓力以及維持時間進行焊接，檢測焊接質量，得到焊接工藝窗口；最佳工藝參數條件下，確認焊點剝離直徑、最小熔核直徑和最小剪切力。



⑵試驗結果。



不同料厚組合在最佳工藝參數下，拉伸后試驗樣條如圖3 所示，最小剝離焊點直徑和最小剪切力試驗結果如表3 所示，金相檢測試驗圖片如圖4 所示。

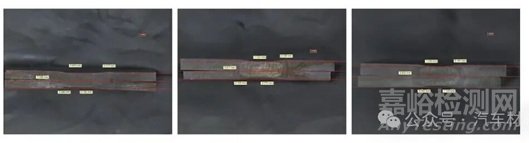

圖3 拉伸后試驗樣條

圖4 焊點金相檢測

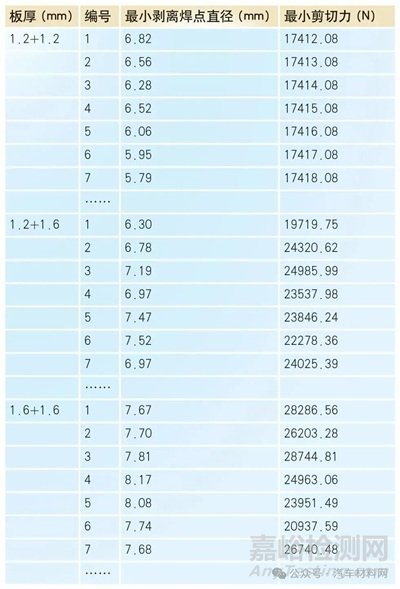

表3 點焊試驗結果



通過測試，1.2mm 和1.2mm 雙層板點焊剝離焊點直徑最小為4.72mm，同一焊點最小直徑與最大直徑之比值均大于0.8，焊點的抗拉力實際獲取的數值在17000N 以上。在金相測試中，熔深占比都在板厚的80%以內。



1.2mm 和1.6mm 雙層板點焊剝離焊點直徑最小為5.56mm，同一焊點最小直徑與最大直徑之比值均大于0.8。焊點的抗拉力實際獲取的數值均在14000N 以上，在金相測試中，熔深占比都在板厚的80%以內。



對于1.6mm 和1.6mm 雙層板點焊剝離直徑最小為7.55mm，同一焊點最小直徑與最大直徑之比值均大于0.8，焊點的抗拉力實際獲取的數值均在21000N以上。在金相測試中，所有的熔深占比都在板厚的80%以內。



凸焊工藝性能



⑴試驗材料和試驗方法。



選用M6、M8 兩種規格的螺母和螺柱，鋼板采用厚度1.6mm 的抗氧化免鍍層熱成形鋼，使用HRC603型中頻逆變凸焊機。調節電壓、壓力、儲能量三個關鍵參數進行焊接。檢測焊接質量得到焊接工藝窗口；通過金相觀察確認焊接區域是否有氣孔、縮孔和裂紋等現象，檢測螺母和螺柱剝離扭矩和頂出力大小。



⑵試驗結果。



在最佳工藝參數下，沿焊接位置的對角線進行切割、打磨，金相觀察結果如圖5 所示，未發現明顯的缺陷，焊合區域內，未發現氣孔、縮孔、裂紋、飛濺等現象，通過進行裝配測試，未發現螺柱外側螺紋上存在焊渣；頂出力檢測結果如圖6 所示，凸焊螺柱和螺母的頂部拉力均大于8016N，滿足使用要求；剝離扭矩檢測結果如圖7 所示，隨著扭矩的增加，凸焊螺柱斷裂，焊接區域未脫離。

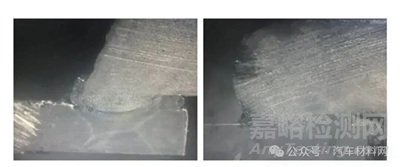

圖5 金相觀察結果

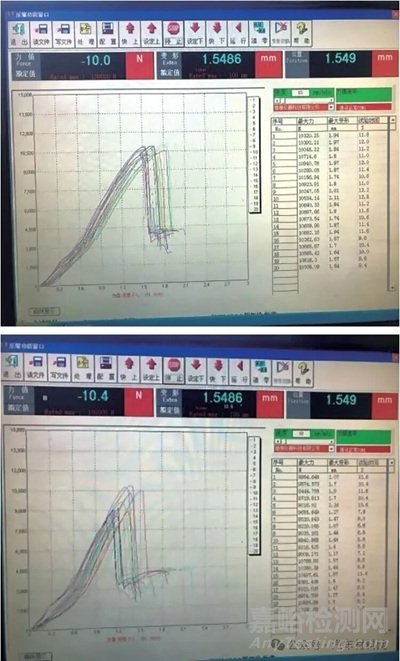

圖6 頂出力檢測結果



圖7 剝離扭矩檢測結果



結束語



經過深入研究，抗氧化免涂層熱成形鋼在熱成形后具有優異的抗氧化性能，同時保持了高強度和良好成形性。通過對熱成形后1.2mm 和1.6mm 料厚的點焊和凸焊焊接工藝性能測試，發現該材料具有良好的焊接性能。綜上，該材料為汽車輕量化設計提供了新的選擇。



展望未來，抗氧化免涂層熱成形鋼的研究方向?qū)⒏佣嘣?。一方面，將繼續探索新型合金元素的添加及其協同效應，來獲得更高性能的免涂層熱成形鋼材料，滿足更多特殊應用環境的需求。另一方面，深入研究材料表面改性技術，如等離子噴涂、離子注入等表面處理技術，有望進一步提升材料的表面性能和抗氧化能力，同時探索環境友好型的生產方式，減少對環境的影響。此外，結合數字化和智能化技術，優化生產流程，實現定制化、高效能的熱成形鋼生產將是未來的重要趨勢，為推動汽車工業乃至整個制造業的綠色轉型和高質量發展貢獻力量。



來源：《鍛造與沖壓》文/王騰飛，李博，王飛，王亞芬，王魯寧，王思博·中國第一汽車股份有限公司；本鋼集團有限公司技術中心；本鋼板材股份有限公司；中汽研(天津)汽車工程研究院有限公司
