導語：在電源適配器、工業變頻器、家用電器等諸多電子設備的核心電路中，鋁電解電容扮演著儲能濾波、電壓平滑的"電力緩沖器" 角色。這種以鋁箔為電極、電解液為陰極的被動元件，憑借容量大、成本低的優勢占據著不可替代的地位。然而，其失效占比在電子元件故障中相對較高。深入理解鋁電解電容的失效機理，建立科學的防范體系，對提升電子設備可靠性具有重要現實意義。

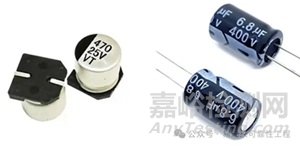

圖1 鋁電解電容（左：貼片封裝；右：插件封裝）
一、鋁電解電容的基本特性
1.1 結構及原理
鋁電解電容是由陽極鋁箔、陰極鋁箔、電解液及隔離紙卷繞而成的極性元件。陽極鋁箔經電化學腐蝕形成多孔結構以擴大表面積，再通過化成工藝生成Al?O?氧化膜作為電介質；陰極則由電解液與陰極鋁箔共同構成，電解液中的離子在電場作用下形成導電通路。

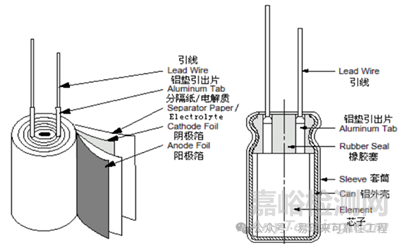

圖2 鋁電解電容內部結構示意圖
這種結構使鋁電解電容能在較小體積內實現大電容值，但其性能高度依賴電解液的穩定性。
1.2 關鍵電氣參數
- 靜電容量（C）：遵循平板電容基本公式，由陽極氧化膜的介電常數（ε）、有效面積（S）和厚度決定，實際容量為陽極電容（Ca）與陰極電容（Cc）的串聯值，標準容許差通常為 ±20%（M 級），檢測基準為 120Hz、20℃環境。
- 等效串聯電阻（ESR）：包含電極箔、電解液、引線等部位的電阻總和，直接影響濾波效果和功率損耗，低溫環境下會顯著增大。
- 漏電流：主要源于氧化膜極化失真、雜質破壞等因素，隨溫度升高而增大，室溫下施加額定電壓后的穩定值需符合規格書要求。
- 壽命特性：遵循阿倫紐斯定律，即：溫度每升高 10℃壽命減半，反之延長一倍，額定溫度下理論壽命通常為 2000-15000 小時。
1.3 溫度依賴性
溫度對鋁電解電容特性影響顯著：靜電容量隨溫度升高而增加，低溫下則明顯下降；ESR 和損耗角正切值（tanδ）在高溫下降低、低溫下升高；漏電流與溫度呈正相關，溫度每升高 20℃，漏電流可增大 3-5 倍。這種強溫度敏感性是導致其失效的核心誘因之一。
1.4 極性與應用限制
鋁電解電容具有明確極性，正向電壓下氧化膜才能維持絕緣性能，反向電壓或交流電壓會導致電介質擊穿。特殊雙極性型號也僅適用于脈動直流場景，不可直接用于交流電路。
二、鋁電解電容的主要失效模式和機理
鋁電解電容的失效本質是材料性能退化或結構破壞，主要有以下五種典型模式，其機理與應用環境密切相關，如下：
2.1 電解液干涸（最常見模式）
失效特征：容量衰減超過初始值20%，ESR 增長超過 300%，外觀可見防爆閥凸起或殼體膨脹，最終導致濾波能力喪失。
失效機理：電解液由溶劑、溶質和添加劑組成，在高溫環境下，溶劑（如乙二醇）緩慢揮發，即使密封結構也存在微泄漏。當電解液減少量超過20% 時，電極有效接觸面積下降，電容性能急劇衰退。該過程遵循阿倫紐斯定律，105℃額定溫度下標稱壽命 2000 小時的電容，在 115℃環境下壽命僅 1000 小時，而 95℃環境下可延長至 4000 小時。
高發場景：靠近功率管、變壓器的高溫區域，或長期滿負荷運行的電源設備。
2.2 電壓沖擊導致介質擊穿
失效特征：瞬間短路或漏電流驟增，嚴重時伴隨防爆閥破裂、電解液噴濺，電路保護系統觸發。
失效機理：陽極氧化膜（Al?O?）的擊穿場強約為 10?V/m，當施加電壓超過額定值（尤其是瞬態浪涌）時，局部氧化膜被擊穿形成導電通道。若過電壓持續，通道會因焦耳熱擴大，最終導致兩極直接導通。反向電壓會使氧化膜發生電化學溶解，同樣引發擊穿。
數據支撐：電壓超過額定值10% 時，電容壽命可減少至原來的 1/3。
2.3 漏電流異常增大
失效特征：漏電流超過標稱值2 倍以上，導致電容溫升加劇，可能引發連鎖失效。
失效機理：主要誘因包括：
1）氧化膜存在針孔等制造缺陷；
2）氯、鐵粉等雜質破壞氧化膜完整性；
3）高溫高濕環境導致濕氣滲入，降低電介質絕緣性。漏電流增大產生的焦耳熱會進一步加速電解液揮發，形成 "失效循環"。
2.4 機械應力引發結構損傷（含運輸周轉失效）
失效特征：引線斷裂、焊點開裂、內部電極錯位或殼體變形，表現為電容開路、參數不穩定，振動測試或運輸后易暴露。
失效機理：
- 加工與安裝階段：鋁電解電容內部為卷繞結構，抗機械沖擊能力較弱。對于插件鋁電容安裝時引腳過度彎折、電路板變形產生的應力，會導致電極箔與引線連接部位斷裂，或隔離紙移位造成內部短路。
- 運輸周轉階段：運輸過程中車輛顛簸、裝卸沖擊產生的加速度（通常達50-100G），會使高度較高（超過 30mm）、尺寸較大（直徑＞20mm）的電容因重心不穩發生傾倒、碰撞，導致引腳根部疲勞損傷或內部卷芯松動，即使外觀無異常，也可能出現隱性開路風險。
高發場景：無緩沖包裝的長途運輸、振動頻繁的工業設備（如機床、汽車電子）、大尺寸電容未加固的安裝場景。產品有高加速度變化的使用場景同樣容易發生這類失效。
2.5 環境腐蝕與老化
失效特征：外殼銹蝕、密封失效，伴隨漏液現象，漏液會腐蝕電路板形成漏電痕跡。
失效機理：在硫化氫、氯等腐蝕性氣體環境中，鋁殼會發生化學腐蝕；高濕環境則導致密封橡膠老化失效，使電解液泄漏并吸收水分。漏液不僅導致電容失效，還可能引發周邊電路的短路故障。
下表總結了鋁電容的上述的失效模式和機理特性
|
失效模式 |
核心機理 |
典型特征 |
檢測指標 |
|
電解液干涸 |
溶劑揮發，電極接觸面積減少 |
容量↓20%+，ESR↑300%+，防爆閥凸起 |
容量、ESR、外觀檢查 |
|
介質擊穿 |
氧化膜被過電壓破壞 |
短路，防爆閥破裂，漏液 |
絕緣電阻、耐壓測試 |
|
漏電流異常 |
氧化膜缺陷或雜質破壞 |
溫升加劇，漏電流超標稱2 倍 |
漏電流測試、溫度監測 |
|
機械結構損傷 |
加工應力/ 運輸沖擊導致引線斷裂、卷芯松動 |
開路或參數波動，焊點開裂、引腳變形 |
振動測試、X 光檢查、引線拉力測試 |
|
環境腐蝕老化 |
腐蝕氣體或高濕破壞密封與材料 |
外殼銹蝕，漏液腐蝕電路板 |
外觀檢查、密封性測試 |
三、鋁電解電容的失效分析實例
失效現象：某電源模塊在終端客戶使用約 1 年半后頻頻出現過溫保護而無輸出的故障。打開電源模塊進行檢查時發現主電容的套管有破裂。其余器件未見異常。

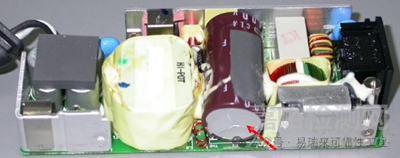

圖3 電源模塊開蓋圖片及電容位置
為查清原因，提供 1 顆拆機電容和一臺良品樣機進行對照分析。電容規格：容量=150uF±20%，耐壓=400V，溫度=105°C。
分析過程：
1）外觀檢查：電容的套管破裂，殼體沒有明顯的臌脹，無明顯漏液；

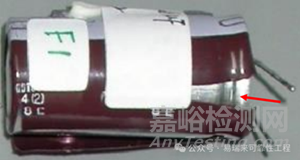

圖4 電容套管破裂（紅色箭頭所指）

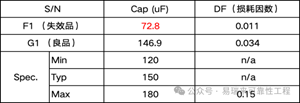

2）參數測試：對電容進行電性測試，發現電容容量下降嚴重，只有額定容量的一半；DF 值無異常。見下表；
3）X-ray檢查：對電容進行 X-Ray 檢查，可見鋁殼和橡皮塞有輕微的鼓起。見下圖；

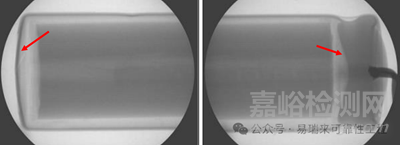

圖5 電容頂部和底部可見輕微鼓脹
4）解封分析：對電容進行解封（去除外殼）；
圖6 解封后的電容（正面和背面）
可見：
電解液干涸
固定膠帶融化
鋁箔無碳化擊穿變色點

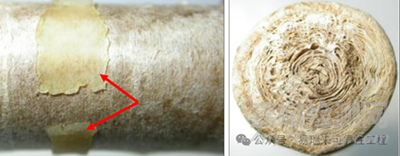

圖7 左圖-固定膠紙融化； 右圖-頂部，電解紙發干，電解液干涸
圖8 完全展開的電容鋁箔
5）溫度測試：由于電容在板卡上的位置非常靠近主變壓器，懷疑電容發熱可能和它有關。于是對良品樣機進行溫度測試，在主變壓器（CH1）、電容防爆口頂部（CH3）、機殼頂部放置（CH3）貼上熱電偶，另外一個通道(CH4)測量樣機的環境溫度。然后用數據采集器記錄它們在額定負載時的工作溫度。見下圖：

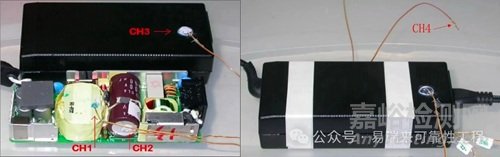

圖 9 溫度測試位置（CH1、CH2、CH3）；CH4 為測試環境溫度
下面是測試了約 2 小時的溫度變化曲線?？梢娫诃h(huán)境約 20°C 時（CH4），主變壓器的最高溫度為 118°C，電容為 88°C，機殼 53°C。也即是主變壓器為主要的發熱源。假如模塊工作在環境溫度 40°C，電容溫度將可能達到 108°C（88°C+25°C），高于 105°C 溫度限制。
分析結論：電源模塊過溫保護是由于內部溫度過高（約 100°C）引起；電容的容量下降是由于長時間應用在高溫環境下，電解液干涸所致。
鋁電解電容器在高溫使用時會造成電解液的揮發和耗損、溶液變稠甚至干涸，電阻率因黏度增大而上升，使工作電解質的等效串聯電阻增大，導致電容器損耗明顯增大，增大的損耗會產生更大熱量，如此循環。同時，黏度增大的電解液難于充分接觸經腐蝕處理的凹凸不平鋁箔表面上的氧化膜層，這樣就使鋁電解電容器的極板有效面積減小，引起電容量急劇下降。是電容器使用壽命臨近結束的表現。
預防措施：
電解電容在使用時，要遠離高熱器件，特別是變壓器、功率管等。
應對所有外購配套電源模塊進行溫度測試和 DPA 評估，特別是里面主要的發熱器件。
四、如何防范鋁電解電容失效
防范鋁電解電容失效需貫穿"選型 - 設計 - 加工 - 運輸 - 使用 - 維護" 全生命周期，結合其特性制定系統性策略，新增運輸周轉及大尺寸電容加工的可靠性增強措施：
4.1 科學選型：匹配實際工作條件
選型是防范失效的基礎，需重點關注以下參數匹配：
溫度等級：穩態工作環境下，電容最高耐溫應比實際溫度高10℃以上；瞬態高溫環境需直接匹配實際最高溫度。工業設備優先選擇 105℃及以上耐溫系列，替代 85℃常規型號。
電壓降額：額定電壓≤315V 時，工作電壓峰值不超過額定值的 90%；額定電壓 > 315V 時，不超過 95%，同時需考慮紋波電壓疊加后的總峰值。
紋波電流：根據頻率修正系數換算實際紋波電流，確保不超過額定值，高頻場景需選用低ESR 型號（如高頻長壽命系列）。
壽命匹配：通過芯溫法或紋波電流法估算壽命，確保電容預估壽命≥設備設計壽命的 1.25 倍。例如設備要求 5 年（43800 小時）壽命，選用 105℃/2000 小時電容時，需控制實際工作溫度≤65℃（計算得壽命≈65780 小時）。
尺寸與結構適配：高度超過30mm、直徑＞20mm 的大尺寸電容，優先選擇引腳加粗（直徑≥0.8mm）或底部帶固定孔的型號，增強機械支撐能力，降低運輸和加工時的應力損傷風險。
4.2 優化電路、結構設計及運輸防護
保護電路配置：在輸入端并聯TVS 二極管吸收浪涌電壓，串聯限流電阻抑制沖擊電流，反向電壓風險電路選用雙極性電容。
散熱設計：電容遠離變壓器、功率管等發熱源，間距不小于5mm；高溫區域采用風冷或散熱片強制降溫，確保工作溫度比額定溫度低 15-20℃以延長壽命。
機械防護與運輸包裝：
- 加工階段：高度＞30mm 或重量＞10g 的大尺寸電容，焊接后必須采用點膠固定工藝，選用耐高溫環氧膠（耐溫≥105℃），將電容殼體與電路板粘連，分散引腳受力；點膠位置避開防爆閥和封口，膠量以覆蓋引腳根部 1-2mm 為宜，避免影響散熱。
- 運輸階段：采用"氣泡膜 + 瓦楞紙隔板" 雙層緩沖包裝，電容之間間距≥5mm，避免碰撞；整箱堆疊高度不超過 3 層，防止底層電容受壓變形；物流選擇減震性能好的運輸車輛，避免急剎和跌落，運輸單注明 "易碎電子元件，輕裝輕卸"。
布局規范：電容防爆閥上方預留2-5mm 空間（按直徑分級），封口部下方避免電路布線，防止漏液引發短路；大尺寸電容布置在電路板邊緣或剛性較強的區域，減少板體變形帶來的應力。
4.3 嚴格生產與安裝管控
工藝控制：采用自動化貼裝替代人工焊接，避免極性誤接；波峰焊溫度控制在260℃以內，焊接時間不超過 10 秒，防止高溫損傷密封橡膠；大尺寸電容焊接后需進行引腳拉力測試（拉力≥5N），合格后方可進入下工序。
質量檢驗：進貨檢驗需測試容量、ESR、漏電流等參數，抽樣進行溫度循環和振動測試（頻率 10-500Hz，加速度 20G），剔除不合格品。
結論：
鋁電解電容失效多因溫度、電應力及機械損傷?？茖W選型、優化設計（尤其大尺寸電容點膠）、規范運輸與維護，可降低70% 以上失效率。當前大容量場景下，掌握這些要點是提升設備可靠性的關鍵。
