隨著半導體工藝節點的不斷微縮,集成電路(IC)的特征尺寸已邁入納米時代,這使得芯片對靜電放電(ESD)的敏感度達到了前所未有的高度。在眾多ESD模型中,電荷器件模型(Charged Device Model, CDM)因其獨特的放電機制和極快的瞬態特性,正逐漸成為先進工藝芯片失效的“頭號殺手”。對于從事芯片設計、制造、封裝和可靠性測試的工程師而言,深入理解CDM的失效機理及其在先進工藝中的挑戰,是確保產品可靠性的關鍵。
CDM:先進工藝下的主要威脅

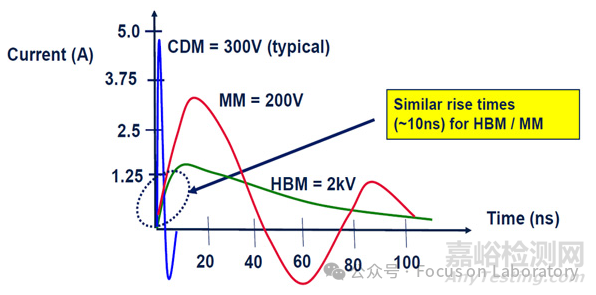

傳統的ESD模型,如人體模型(Human Body Model, HBM),主要模擬人手接觸芯片引腳時的放電過程,其電流上升時間通常在數納秒量級。然而,CDM模擬的是芯片在自動化處理過程中,因摩擦或感應帶電后,其引腳或芯片主體意外接觸到接地導體時發生的放電事件。

CDM事件的顯著特征在于其極短的電流上升時間和極高的瞬態峰值電流。在典型的CDM測試中,電流上升時間可以短至200皮秒甚至更低,峰值電流可達數安培(A)。這種超快的瞬態放電,使得ESD能量在極短的時間內集中釋放,對芯片內部結構造成毀滅性打擊。
為什么現在MM模型逐漸被淘汰,不再作為強制性的ESD認證要求。主要是因為它導致的芯片失效機制與人體模型(HBM)高度冗余,且在嚴格的靜電防護區域(EPA)內,MM所模擬的“未接地機器”場景缺乏真實的物理對應性。
失效機理:柵氧擊穿與局部熱熔
在先進的CMOS工藝中,為了提高器件性能,柵極氧化層(Gate Oxide)的厚度被不斷減薄,已達到原子層級。這使得柵氧成為CDM事件中最脆弱的環節。

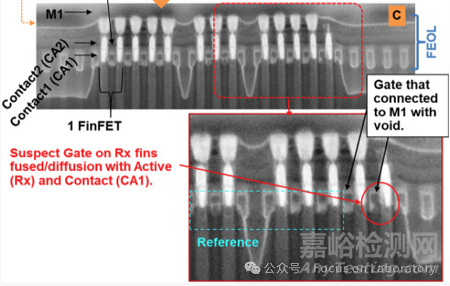

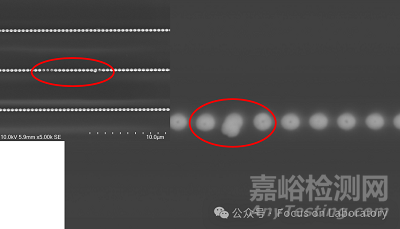

1、柵氧擊穿(Gate Oxide Breakdown): CDM放電的超快上升時間意味著極高的dV/dt,這導致瞬態電壓尖峰直接施加在薄柵氧化層上。由于柵氧的介電強度有限,高電場強度會迅速導致隧道電流(Tunneling Current)或雪崩擊穿(Avalanche Breakdown),在柵氧中形成永久性的導電通路,即硬擊穿。在失效分析中,這通常表現為柵氧層上的微小熔融點或燒毀痕跡。

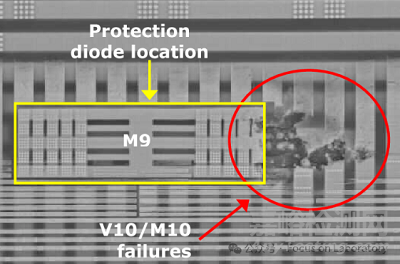

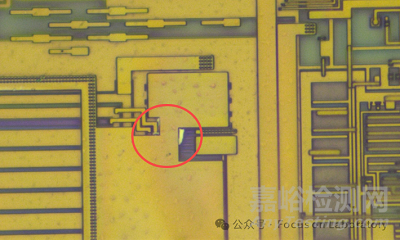

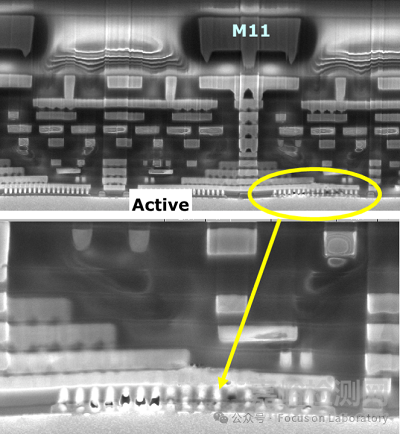

2、局部熱熔(Localized Thermal Damage): 盡管CDM放電的持續時間極短,但其高瞬態峰值電流會在放電路徑上產生極高的電流密度。根據焦耳定律,這種高密度電流會在極小的區域內產生巨大的瞬時熱量,導致金屬互連線、多晶硅或擴散區發生局部熔毀(Melting)或蒸發(Vaporization)。在失效分析中,這可能表現為金屬走線的“燒斷”或接觸孔(Contact/Via)的熔融。



綜上所述,電荷器件模型(CDM)靜電放電以其超快的瞬態特性和極高的電流密度,對先進工藝集成電路構成了嚴峻的可靠性挑戰。無論是導致核心電路的柵氧擊穿,還是造成防護結構中的局部金屬熔毀,CDM的損傷往往是隱蔽且致命的。
