本文旨在對器件級靜電放電（ESD）模型進行專業分析，重點闡述機器模型（MM）被行業標準棄用的技術原因，并簡要介紹當前主流的人體模型（HBM）和電荷器件模型（CDM）的測試規范與實施流程。

一、MM模型的退役：技術冗余與測試可變性

MM模型（Machine Model）曾用于模擬自動化設備對IC引腳的放電事件。其等效電路為C=200pF和R<10Ω。然而，MM模型已被JEDEC和ESDA等行業組織明確建議棄用（JEDEC JEP172），主要基于以下技術論證：

1. 失效機制與HBM的冗余性

MM模型導致的失效模式與HBM模型（Human Body Model）高度重疊。

1）HBM：脈沖寬度≈150ns，失效機制為熱效應主導的PN結損傷或金屬熔毀。

2）MM：脈沖寬度≈50ns，盡管脈沖更短，但其失效模式仍是熱效應導致的結損傷或金屬熔毀 。

結論：MM測試未能揭示HBM測試無法發現的獨特失效模式。對通過HBM認證的器件而言，MM測試是重復且不必要的。

2. 測試結果的固有可變性

MM測試的等效電路中串聯電阻極?。?lt;10Ω），導致測試結果對測試系統的寄生參數（如測試座電感、雜散電容）極為敏感。

1）HBM：1500Ω串聯電阻有效隔離了測試儀器的寄生效應，確保了測試結果的可重復性和可再現性。

2）MM：低電阻特性使得測試波形極易失真，引入了不可接受的測試可變性。這種高可變性使得MM測試結果缺乏作為認證標準的可靠性。

3. 物理場景的缺失與CDM的覆蓋

在嚴格的靜電防護區域（EPA）內，所有自動化設備均需接地，MM所模擬的“未接地機器”場景在實際生產中應被消除。而實際的“金屬對金屬”快速放電事件，其超快瞬態特性（tr ?1ns）更接近于CDM模型。因此，CDM模型已有效覆蓋了MM模型試圖模擬的快速瞬態放電風險。

二、HBM與CDM測試規范與搭建

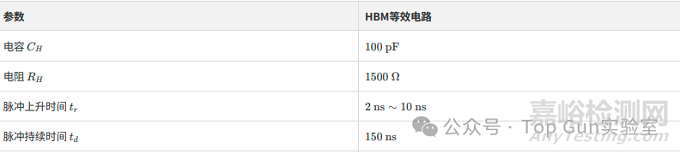

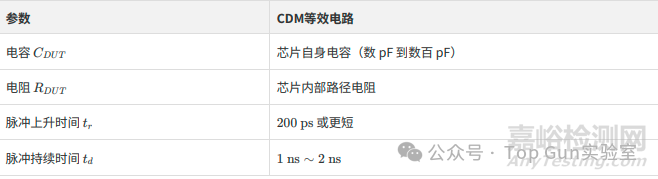

為便于理解，下表對比了HBM和CDM模型在關鍵特性上的差異：

1. 人體模型（HBM）測試規范

HBM模擬人體放電，關注長脈沖熱效應。

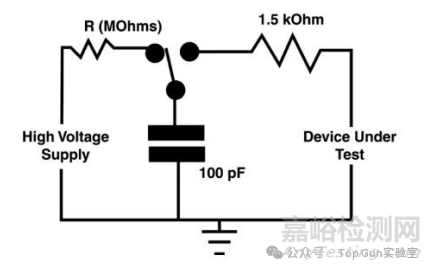

測試模型搭建： HBM測試儀的核心是符合JESD22-A114標準的RC網絡。

測試流程要點：

1）引腳組合： 對DUT所有引腳進行兩兩組合測試（應力引腳 vs. 接地引腳）。

2）極性： 對每個組合施加正負極性脈沖。

4）分級： 從低電壓開始，逐步提高電壓，直至器件失效（Fail）。

4）失效判定： 每次放電后，執行功能測試和參數測試。

2. 電荷器件模型（CDM）測試規范

CDM模擬芯片帶電后對接地導體的放電，關注超短脈沖電場效應。

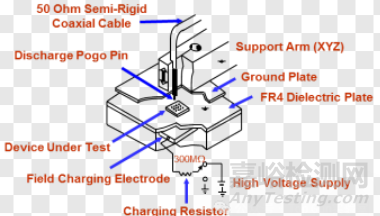

測試模型搭建： CDM測試通常采用場感應充電模型（Field-Induced CDM），符合JESD22-C101標準。DUT放置在電極板上，通過高壓感應帶電，再通過接地探針（Pogo Pin）放電。

測試流程要點：

1）充電： 對電極板施加高壓，使DUT通過感應帶電。

2）放電： 接地探針快速接觸DUT引腳，釋放電荷，形成極快的CDM脈沖。

3）引腳測試： 依次對DUT的所有引腳進行測試。

4）失效判定： 通過功能和參數測試確定CDM等級。
