1為什么會產生扭振？



旋轉部件自身產生扭振

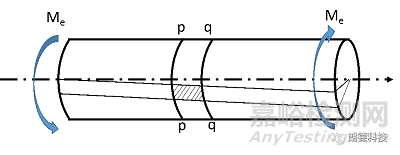

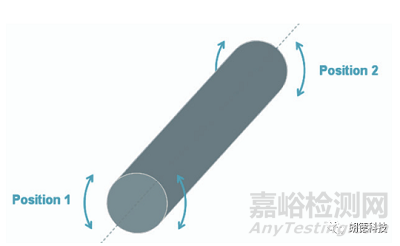

軸的靜態扭轉-對于單獨的一個軸而言，在軸兩端施加一對外力偶，由于軸并不是絕對的剛性體，各個軸段的微小截面均會產生位移，進而軸端的兩端面會產生一個相對的旋轉角。這種現象稱為軸的靜態扭轉。





軸的動態扭轉-然而當軸在運動系統中旋轉時，由于軸端受到的力和力矩是變化的，因此除軸沿軸線的剛性旋轉運動外，軸的各端面也會存在相對的扭轉振動，進而表現為軸旋轉時轉速的波動。





2傳動系統產生扭振



整車動力NVH問題除來自發動機本體的振動、噪聲及其傳遞外，還有相當一部分可能會來自于發動機、變速箱、傳動部件和行駛系統在旋轉激勵下引起的系統扭轉振動，簡稱扭振。



傳動系統扭振主要來源于發動機燃燒壓力波動和曲柄連桿系統部件的慣性載荷變化，當系統中離合器、彈性聯軸器等扭轉減振機構匹配不當，就可能會產生扭振問題，從而在整車上表現出如聳動、低頻抖動、變速器敲擊、車內轟鳴、車內地板振動等NVH問題。因此，對傳動系統的扭振問題進行管控對于NVH性能的開發具有十分重要的意義，在開發前期可以通過CAE方法對傳動系統扭振進行仿真與優化，而在樣車調校階段則需要基于對扭振的測試來進行分析和改進。通過對傳動系統各個節點的扭振進行測試，一方面可以用于對傳動NVH子系統的開發目標的進行評估和驗收，另一方面，也是解決傳動系統相關的NVH問題的重要手段。

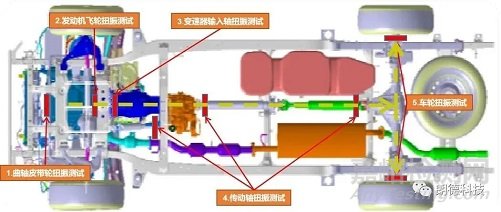

整車傳動系統扭振測試



3扭振信號的采集



通常在對扭振信號進行測試時，我們最常用的測量物理量是轉速即RPM vs time曲線。通過轉速波動來反應扭轉時振動的大小。采集的轉速信號如下圖：

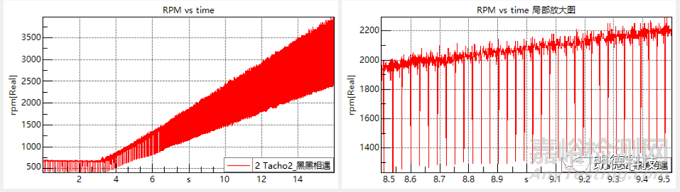

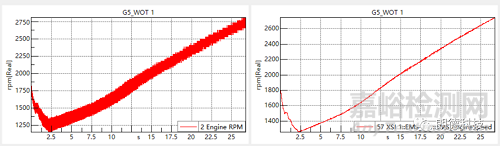

左圖：扭振信號   右圖：CAN信號中的轉速信號



我們發現，采集到的轉速信號要比CAN信號或者直接測得的轉速信號要“粗”很多，這正是由于軸轉速的波動引起的。為了測得旋轉軸的轉速波動，我們需要對軸的旋轉運動進行再進一步的“精細化”劃分，以碼帶測試的方法為例，我們將旋轉一周的運動劃分為60份或者更高，通過測得每條色帶的速度得到一個更加精細的轉速變化，進而研究轉速的波動情況。



那么我們?nèi)绾尉?xì)地采集轉速的波動呢？一般我們會用到三種方式，分別是：利用電磁效應的轉速傳感器+旋轉齒輪、光電轉速傳感器+碼盤/帶、編碼器三種方式，接下來就詳細為大家介紹一下三種采集方式的原理及特點。



（1）利用電磁效應的轉速傳感器+旋轉齒輪



此類傳感器根據原理可分為兩種，一種是利用電磁感應原理工作的，當齒圈的齒頂與傳感器的極軸端部相對應時，通過磁感線圈的磁通量最大。當齒圈的齒隙與極軸端部對應時，通過磁感線圈的磁通量最小。感應線圈中磁通量的變化產生交變電動勢。

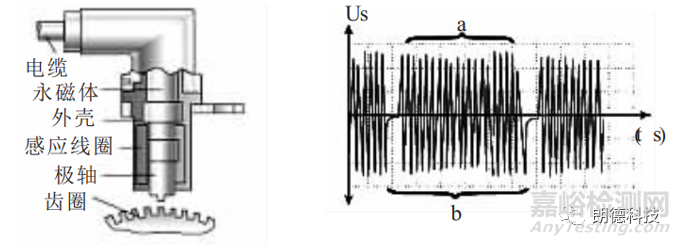

左：磁電式轉速傳感器結構    右：磁電式轉速傳感器波形圖

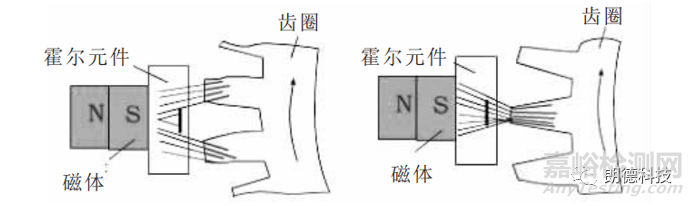

另外一種是利用霍爾效應原理工作的，當齒圈轉到齒隙與霍爾元件對正時, 永磁體傳到霍爾元件的磁力線分散, 磁場較弱, 輸出的霍爾電壓較小。當齒圈轉到一個齒與霍爾元件對正時, 永磁體傳到霍爾元件的磁力線集中, 磁場較強, 輸出的霍爾電壓較大。



霍爾傳感器工作原理



（2）光電傳感器+碼盤/帶

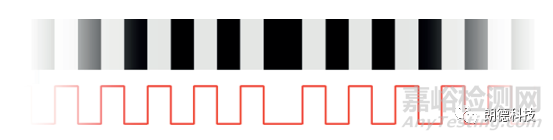

傳感器端部發出光線(一般為紅色可視光)，將碼盤粘貼至旋轉物體的端面，當光線照射到碼盤上產生反射光，并檢測出碼帶的反射光進而得到轉速的脈沖信號。

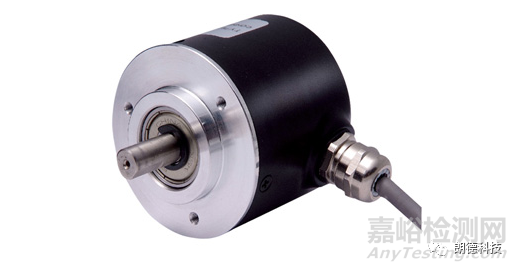

（3）編碼器



編碼器是一種分辨率極高的精密傳感器，其旋轉一圈有的甚至可達到幾千個脈沖，如果一個編碼器旋轉一圈會產生1000個脈沖，當轉速達到5000rpm時，一秒就可以產生83000個脈沖信號，因此扭振測試對數采采樣率要求較高，MECALC數采的轉速采集通道可達到1M pulse/s的采樣率，可以應對各種普通轉速信號的采集以及扭振測試。





4扭振信號的處理



在扭振測試試驗中，我們測得的信號是脈沖信號，通過設置觸發電平可以得到轉速隨時間變化的曲線，也就是角速度隨時間變化的曲線。而我們扭振試驗的研究對象是角度，因此我們?cè)跍y(cè)得原始信號后，需要對該信號進行一次積分才能得到我們想要的結果。



另外在實際試驗過程中，如果使用碼帶對旋轉軸進行測試，在碼帶的連接處，必然會存在不連續的情況。在使用齒輪盤進行測試時，如果存在缺齒的現象，也會引起轉速的不連續現象。這兩種情況都會引起轉速信號的急劇波動，給信號處理帶來了困難，那么這種情況應該如何處理呢？



原始信號中由于碼帶不連續或者缺齒引起的信號“缺失”



由于缺齒或者碼帶的不連續導致的轉速錯誤



（1）碼盤/帶粘貼的特殊情況處理



在實際的信號采集的過程中，在粘貼碼帶的過程中，由于粘貼位置和色帶寬度的不匹配，常常會遇到“色帶重疊”以及相交處色帶只有部分窄帶的情況。



色帶重疊



當出現色帶重疊，傳感器掃過重疊位置時會使方波信號有較長的一段時間處于低電平或高電平，從而引起轉速的計算錯誤；當出現窄帶時，由于窄帶可能過窄，傳感器掃過窄帶位置時會使方波信號也出現一個窄帶的高電平或者低電平，亦會引起轉速的計算錯誤。對于窄帶的的處理，我們一般會選擇用相同顏色的色帶將其粘貼至一起，做成一個色帶，使其效果變成“色帶重疊”的效果，進而保證碼帶上只有一個結合處并按照色帶重疊進行計算。如下圖所示：

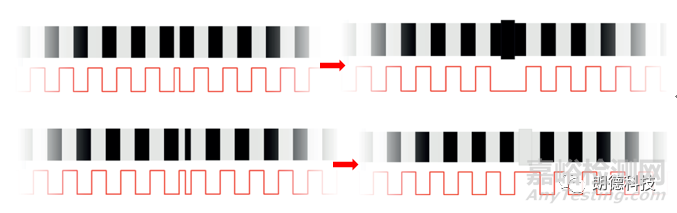

人為碼帶處理的兩種情況



在ATOM軟件內算法可以允許用戶設置觸發電平，每圈脈沖數以及結合處的數量，軟件會自動將碼帶結合處的方波信號進行處理，得到正確的轉速波動以及角度波動的信號。

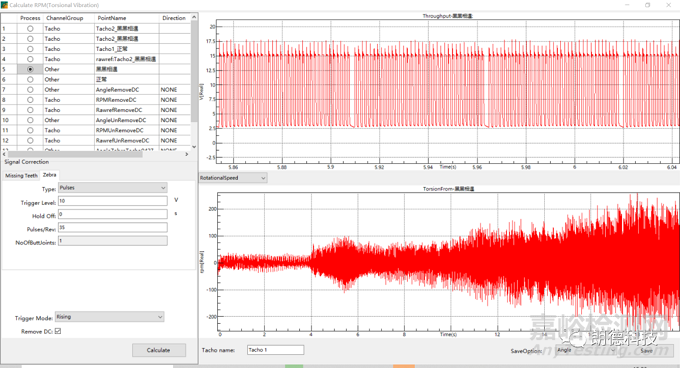

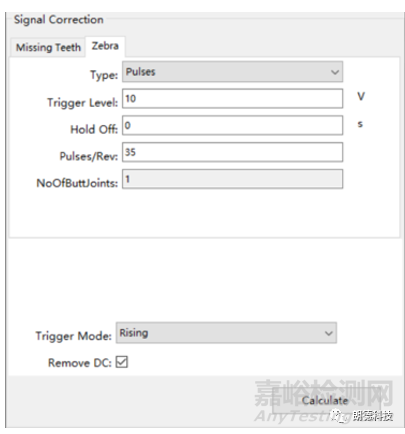

碼帶信號處理的設置



（2）齒輪缺齒的特殊情況處理



對于齒輪缺齒而言，軟件內允許用戶設置觸發電平，每圈脈沖數以及缺齒的數量。設置好參數后軟件可自行進行補齒計算，得到正確的轉速波動以及角度波動。

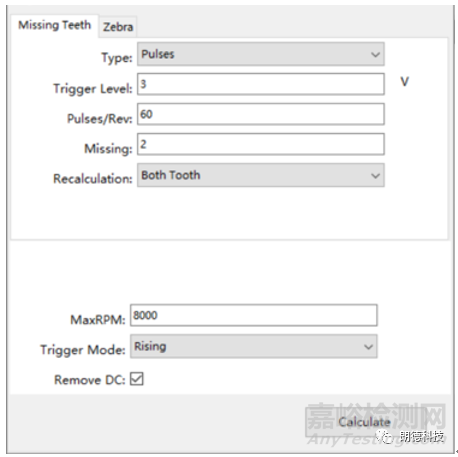

缺齒信號處理的設置



在對于碼帶結合處以及齒輪缺齒處的信號進行處理之后，我們就會得到一條正常的轉速隨時間波動的曲線。

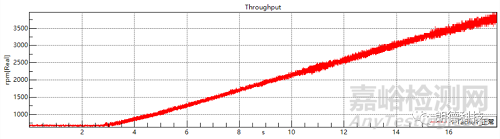

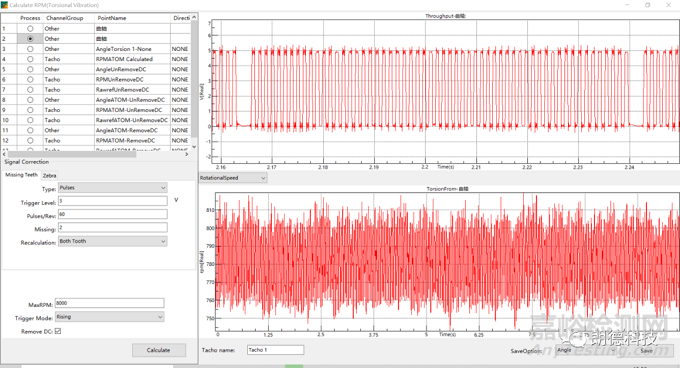

經過處理后的轉速信號

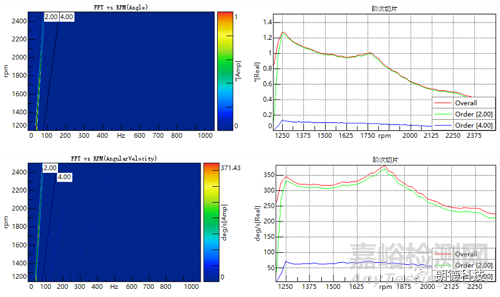

ATOM軟件在后期的處理中將轉速的曲線進行一次積分轉變?yōu)榻嵌刃盘?hào)并對其進行FFT運算，得到對應的colormap圖以及相應的階次切片圖，如下圖所示：



ATOM中的扭振結果展示
