顯示屏用在汽車中控處，顯示多媒體娛樂部分，有兩路LVDS信號輸入，測試要求通過國外某品牌汽車零部件標準，在測試時輻射發射超標。通過整改后測試，測試通過。

01現象描述

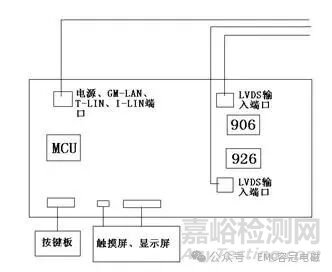

該顯示屏用在汽車中控處，顯示多媒體娛樂部分，有兩路LVDS信號輸入，測試要求通過國外某品牌汽車零部件標準，在測試時輻射發射超標，該產品功能如圖1所示：

圖1  車載顯示屏功能圖

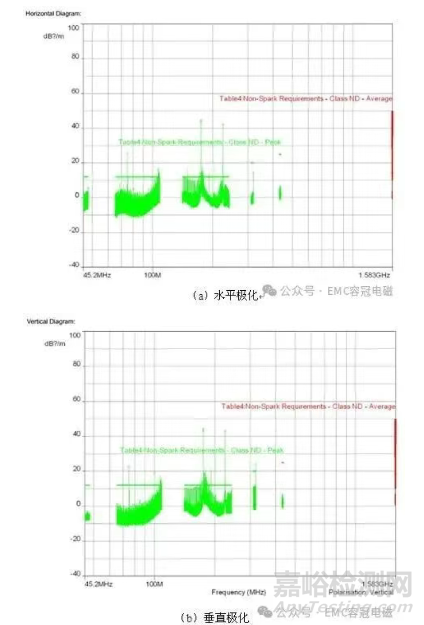

測試數據如圖2所示：

 圖2  車載顯示屏輻射騷擾測試數據

02原因分析

該產品為車載中控顯示屏，測試限值比較低，其濾波要求與普通產品比較起來相對嚴格，該產品的問題有兩路LVDS輸入，通過DS90UR906Q、DS90UH926QS

將LVSD視頻信號轉化為RGB信號，通過分析發現在原理圖LVSD輸入沒有加濾波電路，顯示屏只有一個磁珠濾波，LVSD差分信號沒有做等長處理。

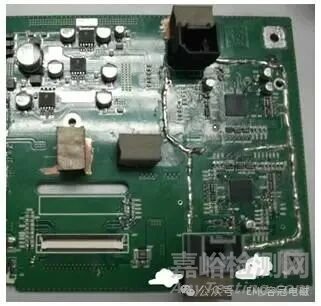

 圖3  車載顯示屏PCB

03整改對策

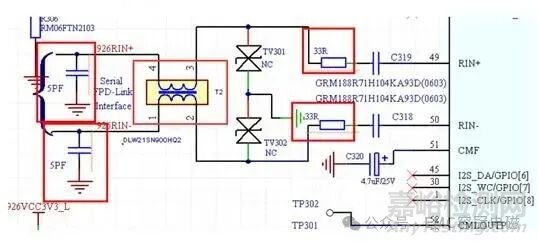

對LVDS輸入信號加濾波電路，LVDS為高速信號，有較強的干擾需要加濾波電路，如圖4所示：

圖4  LVDS輸入信號加濾波電路

芯片的電源需要加濾波電路，汽車電子limit值比較低，需要在芯片的電源電路加濾波電路，消除干擾信號通過電源對外的干擾，如圖5所示：

圖5  芯片電源加濾波電路

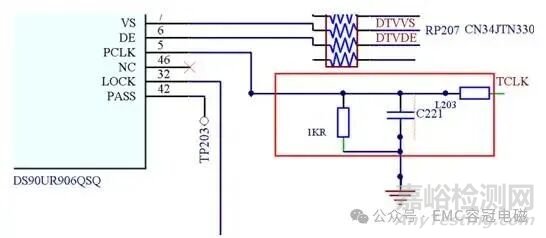

LVDS解碼的時鐘電路，需要加濾波電路，時鐘電路是敏感干擾源，需要對其加濾波電路，防止時鐘信號對外的干擾，如圖6所示：

圖6  LVDS解碼時鐘加濾波電路

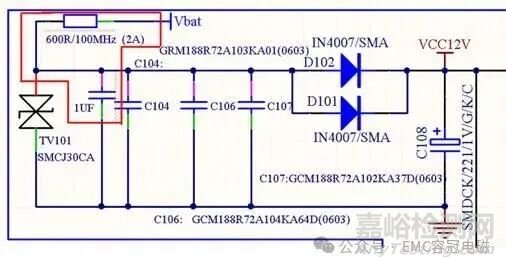

對電源輸入加濾波電路，濾除電源信號對外的干擾，如圖7所示：

 圖7  電源輸入加濾波電路

由于LVDS轉換芯片有較強的干擾，在PCB設計時，對其加屏蔽罩處理，屏蔽芯片的輻射對外干擾；

在PCB設計時LVDS信號嚴格按照差分信號走線，做等長、并行走線處理；

時鐘信號在同一層，做伴地處理，濾波元器件一定要靠近發射端源頭。

04測試驗證

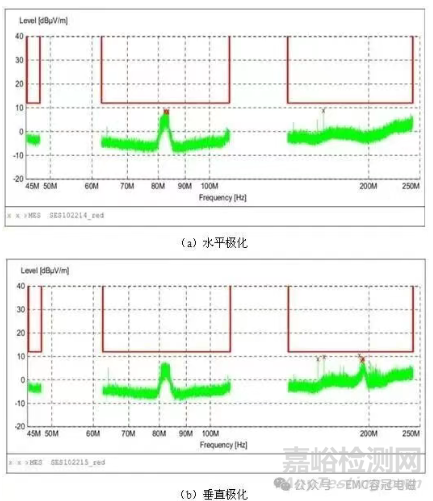

通過整改后測試，測試通過，測試數據如圖8所示：

圖8  車載顯示屏輻射騷擾整改后測試數據

05經驗總結

汽車電子測試要求比消費類電子嚴格的多，在整改時思考問題從細節考慮，往往是一個小小的細節問題，會導致測試失??；

工程師在進行濾波電路設計時，也要嚴格要求，比其他消費類電子要增加多的濾波電路；

LVDS信號在設計時，要嚴格按照差分信號走線處理。
