摘要：針對衛星姿態控制系統（ACS）變工況下的故障診斷問題， 提出一種基于多尺度殘差對抗網絡的故障診斷方法。 該方法以領域?qū)箤W(xué)習策略為基礎， 設計了多尺度自適應特征提取模塊， 可實現對不同信號的自適應特征提取并將其映射到同一特征空間； 該方法還引入了梯度反轉層對領域分類代價進行反向傳播， 在保證域不變性的同時實現對故障的標簽分類。 最后， 利用某衛星ACS地面半物理仿真平臺數據進行試驗驗證， 證明了所提方法具有良好效果， 為提高衛星ACS的可靠性提供了有效途徑。
關鍵詞：故障診斷；姿態控制系統可靠性；人工智能；深度學習
作者：馬淑君；段欣欣；霍衛杰；朱迪；朱蕾
作者單位：上海航天電子技術研究所
引言
故障診斷是保證現代控制系統安全性和可靠性的必備技術，經過50多年的發展，該技術已在航空航天、軌道交通、智能制造等領域進行了應用。衛星本體與執行機構、控制機構、敏感元件共同構成姿態控制閉環，是保障衛星運行能力的關鍵分系統之一。衛星ACS本身結構復雜冗余， 且其復雜的工作任務與惡劣的運行環境導致系統極易發生故障[1-2]，給衛星的在軌可靠性帶來了極大的挑戰。因此，對衛星姿態控制系統 （ACS）的故障進行診斷，是確保其可靠運行的重要保障，也是提高系統健康運行能力的要求[3]。
近年來， 眾多專家學者從多角度開展了衛星ACS 的故障診斷研究。文獻[4]中使用不確定性分解開發了一種自適應故障補償方案，研究了穩定反饋框架下微小衛星執行器故障診斷問題。文獻[5]中基于姿態運動學模型和傳感器測量方程， 提出了一種自適應擴展卡爾曼濾波器（EKF）， 將其用于姿態傳感器。文獻[6]中提出了一種基于深度學習的方法，用于診斷推進器故障。然而， 這些研究工作只是針對設備在同一工況下的情況，即模型的測試集與訓練集必須服從同一概率分布。在系統的實際運行中，衛星的工況與環境并非恒定，導致診斷模型的泛化性能降低，難以在新的工況下完成診斷任務。對此，領域自適應方法不失為一個有效的解決方案[7]。領域自適應作為遷移學習的重要思想，可利用已有知識解決不同但相關領域的學習問題，從而完成知識的遷移。
領域自適應對抗策略是一種基于領域自適應思想的對抗學習方法，可以將一個領域?qū)W習到的知識遷移到另一個領域中，在提高樣本間的分辨能力的同時盡可能降低對領域的區分性，為模型泛化能力的提升提供了一些有效嘗試。雖然領域?qū)箤W(xué)習策略在圖像識別和自然語言處理等諸多領域都有應用，但在故障診斷方面尚未得到充分研究，存在巨大潛力。
針對變工況下故障診斷的難點，本文提出了一種基于多尺度殘差對抗網絡的變工況故障診斷方法。該方法以深度神經網絡架構和領域?qū)箤W(xué)習策略為基礎，設計了多尺度自適應特征提取模塊，通過多尺度采樣和激活函數的自適應變換， 提高了對不同工況下數據潛在故障信息的學習與表征能力，同時引入梯度反轉層對領域分類代價進行反向傳播，縮小了領域分布差異。最后，利用某型衛星ACS的半物理仿真平臺數據對所提出的診斷方法進行了試驗驗證。
1 問題分析
從原始數據中提取故障特征是基于人工智能診斷方法的關鍵，它決定了診斷的準確性。然而，在真實的工業場景中，隨著工作環境和任務的變化，衛星工作條件的變化使其狀態監測數據分布也發生了變化，通常表現為數值振幅和頻率特性的變化，一般的診斷模型會出現明顯的精度下降，這就要求診斷模型有較強的泛化性能，可以處理數據域分布改變后的跨域診斷問題。因此，如何在變工況情況下對本就難以提取特征的衛星ACS故障進行診斷，是本文亟待解決的具有挑戰性的問題。
在變工況下對衛星ACS進行重復采集，可獲得不同工況下的監測數據集。將在某一工況下收集的帶有故障標簽的數據S設為源數據集，該數據集包含n個樣本xi，標簽為yi，分布為 S={( xi，y) }ni=1 ~ (SD)n 。將在其他工況下收集的不帶有故障標簽的數據 τ 為目標域數據集， 該數據集包含n＇個樣本xi， 分布為
，表示不同工況的總樣本數，監測數據樣本xi | Ni=1屬于樣本空間X，標簽空間Y= {1，…，L } 為L個可能的故障類別的標簽。
基于上述條件，本文的目標即建立一個能夠?qū)W習映射函數的變工況故障診斷模型F：X→Y， 利用源集合S中的數據訓練該診斷模型，使其對目標集τ的標簽預測代價最低，且SD和TD的差異在F中最小。這種差異可表示為以下代價函數
式中：P表示源域與目標域分布的偏差。上述領域分布差異在本文中采用散度H來衡量。變工況下的故障診斷問題就轉化成：如何挖掘不同數據分布間的相同特征以完成信息遷移，從而有效地降低由工況變化引起的數據分布差異的影響，提高故障診斷精度。
2 基于多尺度殘差對抗網絡的故障診斷
針對變工況條件下的衛星ACS故障診斷問題，本文提出了一種基于多尺度殘差對抗網絡的診斷方法，包括多尺度自適應特征提取模塊Fm、故障分類器Gc和域分類器Gd這3個模塊，如圖1 所示。其中，F(xiàn)m提取不同工況下故障數據的特征，將其映射到同一分布上；Gc和Gd被連接到同一特征提取器之后，分別實現故障標簽的分類與樣本工況來源的區分。下面將分別介紹各模塊與網絡的整體框架。
圖1 診斷方法模塊與網絡整體框架
2.1 多尺度自適應特征提取模塊
對于不同工況下存在分布差異的衛星ACS監測數據，僅通過網絡深度的堆疊難以充分提取故障特征并將其完全映射到同一分布上。因此，設計了多尺度自適應特征提取模塊，該模塊以殘差單元為基本組成，通過多尺度采樣操作實現對不同層次故障信息的挖掘；引入自適應激活函數， 根據輸入信號的特點靈活地調整非線性變換方式，以提高對潛在故障信息的學習與表征能力。
1） 多尺度特征提取單元考慮到衛星ACS的狀態監測數據復雜且不同工況下的差異無法確定，所隱含的故障信息也呈現多樣化的特點，單一尺度的特征將不能完全反映其狀態情況，故引入多尺度特征提取單元，如圖2所示。

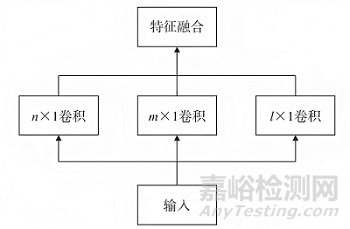

圖2 多尺度特征提取單元構成
相較于一般的卷積層，多尺度特征提取單元呈三通道并行結構，將不同卷積核和步長的卷積塊組合進行特征提取，可以同時學習不同精細程度的故障特征信息。小尺寸的卷積核可以提取精細化的特征，對高頻變化量敏感；大尺寸的卷積核擁有更大的感受野，可以學習長時間尺度內的特征，對低頻變化量較敏感。因此，將不同尺寸的卷積核進行結合可以提取更加豐富靈活的故障特征；然后，利用級聯層將不同尺度下提取的故障特征信息進行拼接，形成新的特征。
對于本文所使用的長度為1024個數據點的衛星 ACS 監測信號樣本，多尺度特征提取單元中卷積核的具體參數如表1所示。

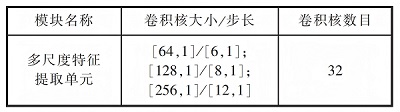

表1 多尺度特征提取單元參數
2） 自適應 ReLU 激活函數
在深層網絡中，上下層的神經元通過激活函數連接，激活函數通過引入非線性變換使網絡具有更強的非線性表征能力。ReLU（x）=max（0，x）是最常用的激活函數之一，其利用單側抑制和稀疏激活的特點使網絡能更好地表征輸入信息。
基于人工智能的診斷方法的本質是挖掘ACS監測信號中可以分辨故障類別的特征信息，將同一狀態下的數據映射到相近的區域，將不同狀態下的數據隔開。隨著工況條件的變化，同一狀態下的監測信號會出現不同的特征（例如脈沖、波動波形），不同狀態下的數據也可能變得相似。 在使用傳統激活函數的診斷模型中，對所有樣本均采用固定的非線性映射變換，這樣極大地限制了診斷模型對不同工況下監測信號的學習能力， 導致特征難以被映射到正確的區域。對此，文獻[8]中通過在ReLU函數中增加1個可學習參數項， 使網絡具有更強的擬合能力。改進的PReLU函數如圖3所示，可描述為
式中：α為非線性變換系數，在測試時為固定的常數，無法根據不同的輸入數據進行動態的調整。

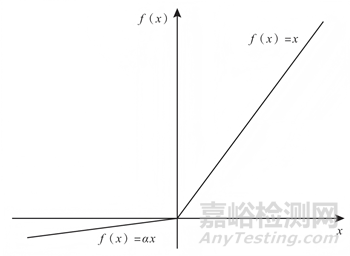

圖3 改進的 PReLU 函數圖像

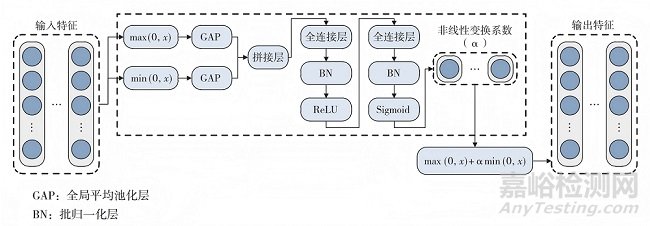

因此，本文在殘差單元中引入基于自適應Re-LU函數的殘差單元，通過嵌入1個子網絡模塊，使網絡可以根據輸入的ACS監測信號特性， 靈活地調整PReLU函數中的非線性變換系數， 選擇對當前任務最有利的非線性變換方式，增強網絡對不同工況下ACS泛化故障特征的學習性能。自適應ReLU激活函數的原理如圖4所示。
圖4 自適應 ReLU 激活函數原理
在自適應ReLU的子網絡模塊中，首先將上層網絡的輸出特征同時輸入到2個通道，第1通道將輸入特征經max（0，x）和GAP映射傳播，用于計算正特征的全局信息；第2通道將輸入特征經min（0，x）和GAP映射傳播，用于計算負特征的全局信息。同時，利用 max（0，x）和min（0，x）來綜合考慮正負特征信息，GAP層則降低了監測信號中脈沖或波動的空間位移所帶來的影響，增強了特征提取的穩定性。
然后，利用級聯層將2個通道輸出的一維向量進行連接，再依次通過全連層、BN層、ReLU函數、全連層、BN層和Sigmoid函數得到1組一維向量，即非線性變換系數α。其中，每個全連層的神經元數量與輸入特征映射中的通道數一致，分別使用Sigmoid和ReLU函數，為非線性變換系數α的計算提供2級非線性變換，控制梯度范圍并防止系數值α過大。最后，將α與輸入特征相乘得到最終的特征輸出。
在上述過程中，自適應ReLU函數通過同時參考正、負特征的全局信息來確定非線性變換系數α，這樣可以根據輸入信號的特點靈活地調整非線性變換方式，從而充分挖掘不同分布下數據的故障特征信息。多尺度自適應特征提取模塊將殘差單元的ReLU激活函數替換為自適應ReLU函數，改進后的殘差單元如圖5所示。

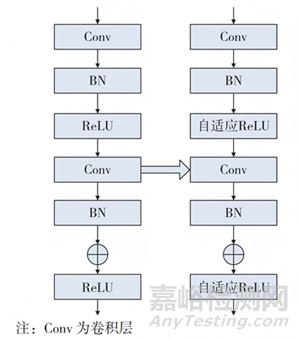

圖5 自適應ReLU殘差單元
多尺度自適應特征提取模塊Fm由多尺度特征提取單元和多個自適應ReLU殘差單元構成。假設輸入數據 xi∈Rm為 m 維故障樣本，在特征提取過程中，F(xiàn)m將輸入數據映射為一個新的n維特征，即f：xi→Rn，表示為
式中，θm為多尺度自適應特征提取模塊Fm的網絡參數。
2.2故障分類器模塊
故障分類器Gc根據多尺度自適應特征提取模塊的輸出特征對輸入數據xi進行故障類別的判斷，
定義樣本標簽空間Y={1，…，L} 為L個可能的健康和故障類別標簽，則故障分類器Gc學習分類映射關系Gc ： Rn→RL， 使用 softmax 層計算預測標簽， 樣本 xi的診斷結果可表示為
式中，θc為故障分類器Gc的網絡參數。
對于源域的輸入樣本（xi，yi）|ns i=1定義分類交叉熵為故障分類器的損失，故障分類的代價函數可以描述為
式中：ns為源域樣本量；lossc，i（θm ，θc）為單個輸入樣本xi的故障分類損失。
2.3 域分類器模塊
域分類器Gd根據特征提取網絡的輸出特征對輸入數據 xi進行領域的判斷，即判斷輸入數據來自源工況還是目標工況。為了使診斷模型在工況發生改變時仍保持高診斷精度，需要網絡所提取的特征盡可能少地包含對領域的鑒別信息。因此，在Fm與Gd間引入了梯度反轉層 （GRL）， 反向傳播中以Gd最后一層的反向傳播誤差乘以 -ρ，其中ρ∈（0，1］，實現梯度逆轉傳播至 Fm ，以達到Gc與Gd的“對抗” 效果。
域分類器Gd采用交叉熵來衡量領域分類的損失，代價函數Jd可表示為
式中，θd為全局領域分類器Gd的網絡參數；lossid （θm，θd）為單個樣本的領域分類損失。
2.4 目標函數
綜合上述3個部分內容，本文所提的故障診斷方法的整體目標函數為
式中：δ為平衡系數，Jcl和Jd分別為故障分類和域分類的代價函數。
對抗學習策略的優化目標即為找到一組最優參數 θm ，θc ，θd ，使得故障分類器Gc的代價最小，同時域分類器Gd的代價最大。優化目標可以表示為
式中：
為模型收斂時各參數的最優解。模型以最小化目標函數進行訓練，當?shù)螖?shù)達到給定的最大輪數后予以保存。得到的模型可以用于工況改變后目標域的故障診斷，輸入測試樣本即可得到診斷結果。
3 試驗結果
為了證明本文所提診斷方法的有效性，將該方法在某衛星半物理仿真平臺的變工況故障數據集上進行試驗。在獲取數據時，設置一種固定工況A，分別注入7種不同故障，編號設為1～7， 健康狀態編號設為0，為有標簽的源域數據集。 每類故障或健康數據中包含450個樣本，長度為 1024，維度包含37維非標志類信號特征，即數據型為（450，1024，37），對應450×1的標簽集。為滿足變工況診斷的需求，設置工況B，和工況A下的故障類型與樣本型一致，為無標簽?zāi)繕擞驍?shù)據集。源域數據和部分目標域數據用于網絡的訓練，其余目標域數據用于測試。迭代次數為100，學習率根據一般經驗初始設為0.01，采用隨機梯度下降算法（SGD）進行參數優化。
本文所提的多尺度殘差對抗網絡在變工況下的故障診斷任務中，故障診斷結果和混淆矩陣分別如表2、圖6所示。

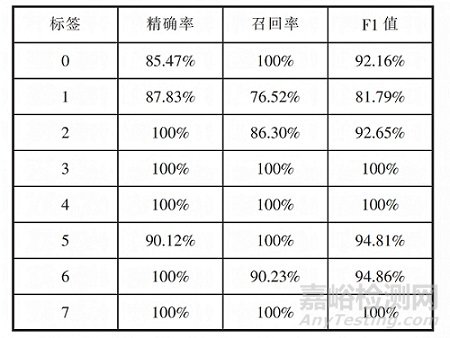

表2 故障診斷結果圖

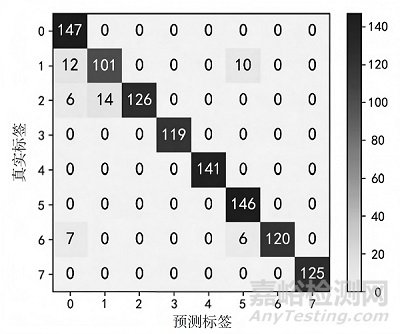

6 故障診斷結果混淆矩陣
其中，精確率反映了故障的誤診情況，值越大表示被誤診的樣本越少；召回率表示故障的漏診率，值越大表示被漏診的樣本越少；F1值用來綜合考量診斷模型的精確率和召回率，對其綜合性能進行評價。
混淆矩陣中的橫縱坐標分別表示模型的預測標簽與真實標簽，對角線為測試集中每類被正確診斷樣本量。由表2和圖6可以看出，目標域的整體診斷準確率達到了94%以上，僅有健康狀態、 故障1和故障2存在部分混淆，表明本文所提方法對衛星ACS的跨域診斷能力較強，可以滿足變工況條件下的故障診斷需求。

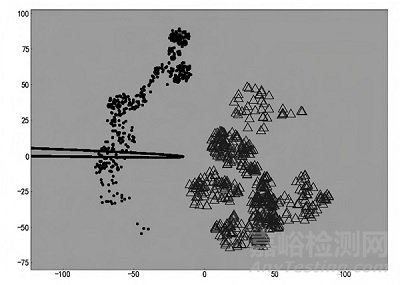

為了更加直觀地展示網絡性能，經過多尺度殘差對抗網絡訓練后的數據領域分布情況如圖7所示。其中：紅色三角表示源域樣本，黑色點表示目標域樣本，紫色部分表示源域的域空間分布，灰色部分表示目標域的域空間分布?？梢姡?經本文所提模型訓練后，來自2種工況的數據多數處于同一種領域空間分布，表明本文所提模型具有良好的領域自適應效果。
圖7 數據領域分布情況
4 結束語
針對衛星ACS在變工況下由于數據分布差異而引起的模型診斷精度低的問題，本文提出了一種基于多尺度殘差對抗網絡的故障診斷方法。該方法基于領域?qū)箤W(xué)習策略，設計了多尺度自適應特征提取模塊，以實現對不同層次故障信息的挖掘；利用自適應激活函數，根據輸入信號靈活調整非線性變換方式，提高對不同工況下數據潛在故障信息的學習與表征能力，然后，引入梯度反轉層進行反向傳播，從而縮小分布差異。最后，利用半物理仿真數據進行試驗驗證，結果表明，所提的多尺度殘差對抗網絡具有良好的診斷性能，可以在變工況條件下對衛星ACS故障進行有效的診斷。由于數據資源與時間的限制，所研究的故障類型均為單一故障，但在實際運行中衛星ACS可能會同時出現多重故障，后續研究中可以考慮復合故障下的衛星ACS故障診斷問題。
參考文獻
[1] HUANG W, SUN H, WANG W. Resonance-based sparse signal decomposition and its ap-plication in mechanical fault diagnosis: a re-view[J]. Sensors, 2017，17 （6）：1279-1305.
[2] TIPPING M E. Sparse bayesian learning and the relevance vector machine[J]. Journal of ma-chine learning research, 2001，1（6） ：211 -244.
[3] XIAO B, KARIMI H R, YU X, et al. IEEE Access Special Section: Recent advances in fault diagnosis and fault -tolerant control of aerospace engineering systems[J].IEEE Access,2020（8）：61157-61160.
[4] LECUN Y, BENGIO Y, HINTON G. Deep learning[J]. Nature，2015（521）：436-444.
[5] YANG Z, XU B, LUO W, et al. Autoencoder-based representation learning and its application in intelligent fault diagnosis: a review [J]. Mea-surement, 2022（189）：11460-11472.
[6] CEN J, YANG Z, LIU X, et al. A review of data -driven machinery fault diagnosis using machine learning algorithms[J]. Journal of vi-bration engineering & technologies, 2022，10（7）：2481-2507.
[7] PAN SJ. A survey on transfer learning[J]. IEEE Transaction knowledge and data engineering,2010，22（10）：1345-1359.
[8] HE K, ZHANG X, REN S, et al. Delving deep into rectifiers: surpassing human - level perfor-mance on imagenet classification [C] //IEEE.Proceedings of the IEEE International Confer-ence on Computer Vision, 2015. New York：IEEE，2015：1026-1034.
