在模擬與射頻集成電路設計中，電容是實現儲能、濾波、耦合及去耦等關鍵功能的被動元件。

其中，金屬-氧化物-金屬（MOM）、金屬-絕緣體-金屬（MIM） 與 金屬-氧化物-半導體（MOS） 電容因其結構與特性的差異，適用于不同的應用場景。

本文將從結構原理、工藝特性、優缺點及應用領域等方面，深入比較這三種電容的差異。

MOM 電容

結構原理

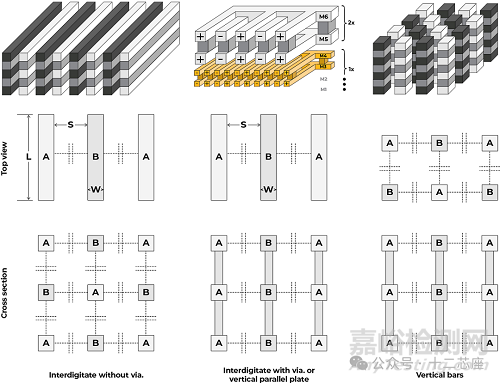

MOM 電容利用同一金屬層內相鄰指狀結構之間的橫向電場來產生電容。其結構類似雙手十指交叉的指叉狀排列，通過金屬層間與層內的金屬線及通孔實現多層并聯，形成高密度電容結構。通常使用工藝中最低層的金屬層（如 M1–M5），因其具備最細的金屬線寬與間距，有助于提升單位面積的電容值。

優點

高電容密度：通過多層堆疊與細微工藝實現高密度集成。

優異的匹配特性：橫向尺寸的控制優于垂直厚度控制，利于元件匹配。

無需額外光罩：可直接利用后端工藝中的金屬層，節省成本。

對稱結構：適合差分信號應用。

缺點

寄生效應較高：底板電容與串聯電感、電阻較大。

擊穿電壓較低：受限于金屬間距，耐壓能力有限。

低頻品質因數較差：因串聯電阻較高。

主要應用

高速數字與模擬電路

射頻振蕩器、濾波器

匹配網絡與耦合電路

MIM 電容

結構原理

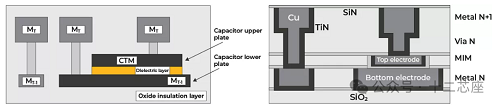

MIM 電容為典型的垂直平行板電容，由兩層金屬電極夾著一層高介電常數的絕緣材料（如 Si?N?、Ta?O?）所構成。為提高電容密度，常使用三明治結構，并在最上層金屬與特殊插入金屬層之間形成電容。

優點

高單位面積電容：使用高κ介電材料，實現高電容密度。

良好的線性度與穩定度：電容值隨偏壓與溫度變化小。

高品質因數：適合高頻應用。

低寄生效應：底板電容較小。

缺點

工藝復雜：需額外光罩與沉積步驟，增加成本。

集成度較低：無法像 MOM 電容那樣自然地嵌入后端工藝。

主要應用

射頻與微波電路中的諧振與耦合元件

存儲器模塊中的存儲單元

光探測器與高精度模擬電路

MOS 電容

結構原理

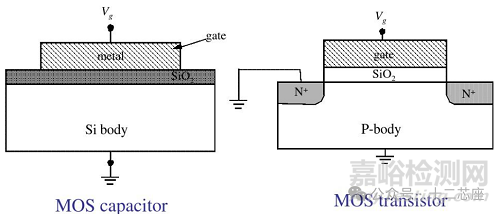

MOS 電容實質上是將 MOSFET 的柵極結構作為電容使用：頂板為金屬柵極，底板為連接在一起的源極與漏極，中間以薄氧化層（如 SiO?）作為介電質。其電容值隨柵極偏壓變化，具有電壓依賴性。

優點

極高單位面積電容：因氧化層極薄，單位電容值高。

工藝兼容性高：與標準 CMOS 工藝完全兼容，無需額外步驟。

缺點

非線性特性：電容值隨直流偏壓變化明顯。

高底板寄生電阻：影響高頻性能。

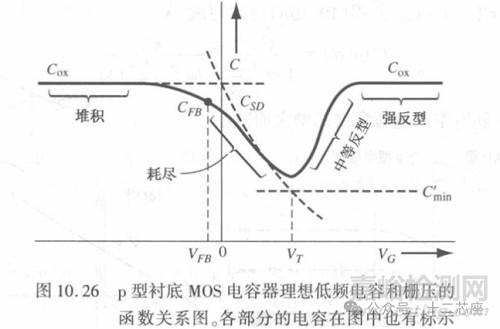

受限操作區間：僅在累積區與反型區具有高電容。

主要應用

壓控振蕩器（VCO）

可調濾波器

局部去耦與參考電壓電路

寫在最后

MOM、MIM 與 MOS 電容各自具備獨特的結構與電氣特性，適用于不同的電路需求。MOM 電容適合高集成度與高匹配要求的射頻應用；MIM 電容提供高線性與高穩定度，適用于高精度模擬與存儲器電路；MOS 電容則在可調式與去耦應用中表現出色。
