導語：超級電容這種介于傳統電容器與化學電池之間的儲能器件，憑借5-30 kW/kg 的高功率密度以及超長循環壽命，成為諸多高功率需求場景的首選方案。然而，超級電容的廣泛應用背后，失效風險也如影隨形。這些失效不僅會造成設備停機、數據丟失等經濟損失，在特定場景下還可能引發安全事故。
本文將從超級電容的基本特性出發，系統解析其失效模式與深層機理，結合實際案例闡述分析方法，最終提出全生命周期的失效防控策略，為工程應用提供專業參考。
一、超級電容的基本特性
1.1 電容結構
超級電容（Supercapacitor）又稱電化學電容，是通過極化電解質實現電荷存儲的儲能器件，其能量?jī)?chǔ)存過程兼具物理吸附與電化學反應特性。典型結構由四部分核心組件構成。
• 電極：采用高比表面積材料（如活性炭、金屬氧化物），是電荷存儲的核心載體；
• 集流體：通常為泡沫鎳或鋁箔，負責收集和傳導電流；
• 隔膜：多為聚丙烯纖維膜，實現離子導通與電子絕緣的雙重功能；
• 電解液：包含電解質離子的有機或水溶液，為離子遷移提供介質。

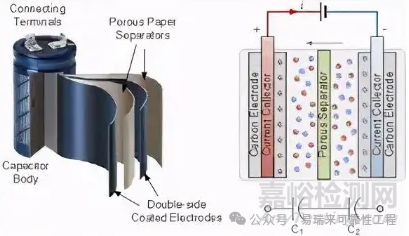

圖 1 超級電容結構示意圖
1.2 分類與關鍵參數
按儲能原理劃分，超級電容可分為三大類（見下表），不同類型在性能上各具特色：
|
類型
|
儲能機制
|
核心特點
|
代表材料
|
典型應用
|
|
電雙層電容（EDLC）
|
離子物理吸附形成雙電層
|
壽命長（>10?次循環）、功率密度高、無化學反應
|
活性炭
|
汽車啟停、
能量回收
|
|
贗電容
|
電極表面可逆氧化還原反應
|
能量密度高、容量大
|
金屬氧化物（如RuO?）、導電聚合物
|
便攜式設備、
備用電源
|
|
混合型電容
|
雙電層+ 贗電容協同作用
|
兼顧高功率與高能量密度
|
活性炭+ 金屬氧化物
|
工業儲能、
軌道交通
|

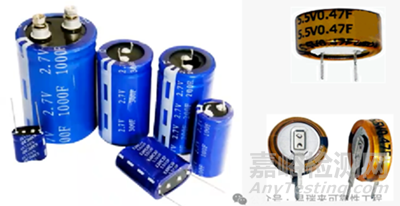

圖 2 超級電容的常見封裝形狀
表征超級電容性能的關鍵參數包括：
• 額定容量：?jiǎn)挝环ɡ‵），反映電荷存儲能力，實際容量隨充放電速率升高而降低（符合電容的 “倍率特性”）；
• 額定電壓：?jiǎn)误w通常為2.7-5.5V，超過此值將引發電解液不可逆分解；
• 等效串聯電阻（ESR）：反映內部能量損耗，低ESR（<50mΩ）是高功率輸出的核心保障，ESR 過大易導致充放電發熱；
• 循環壽命：容量衰減至標稱值80% 時的充放電次數，EDLC 類產品可達 10?次以上；
• 工作溫度范圍：常規產品為- 40℃~+70℃，高溫（>70℃）會加速性能衰減，低溫（<-40℃）主要影響離子遷移速率。
1.3 工作原理與性能優勢
超級電容的儲能過程基于兩種核心機制：
1）雙電層機制：在外加電場作用下，電解液中的正負離子分別向異性電極遷移，在電極表面形成緊密排列的電荷層（類似平行板電容器），其電荷存儲量遵循公式：
δq = ε?ε?a/d
（其中ε?為真空介電常數，ε?為電解液相對介電常數，a 為電極表面積，d 為雙電層厚度）；
2）贗電容機制：離子在電極表面發生可逆氧化還原反應，通過電荷轉移實現能量存儲，電荷存儲量與電極表面積及電位差正相關，公式為：
δq = k·a·δe
（其中k 為材料反應常數，a 為電極表面積，δe 為電位差變化）。
與傳統儲能器件相比，超級電容的核心優勢體現在：
o快速充放電：充電僅需幾秒至幾分鐘，例如40法拉超級電容充電30秒可驅動小電機運行30分鐘以上。
o高功率密度：適用于瞬時大電流場景，如車輛啟動、再生制動能量回收。
o長壽命：循環次數可達上萬甚至幾十萬次。
o低能量密度：存儲能力低于電池，但高于傳統電容，多用于輔助儲能。
二、超級電容的主要失效機理
超級電容的失效可分為漸進性性能衰減與突發性災難性失效兩大類，前者表現為性能參數緩慢劣化（如容量下降、ESR 增大），后者則導致器件立即失效甚至引發安全風險（如短路、鼓包）。
2.1 漸進性性能衰減類失效
1）容量衰減
容量衰減是最常見的漸進性失效模式，當容量降至標稱值的80% 以下時，器件即達到壽命終點。其核心機理包括：
• 電極材料劣化：長期充放電循環導致活性炭電極孔隙塌陷，比表面積每10?次循環減少 5%-8%；贗電容電極的金屬氧化物發生晶體結構相變（如 RuO?的無定形化），降低 redox 反應活性；
• 電解液損耗：高溫環境下（>70℃）電解液溶劑（如碳酸丙烯酯）揮發或分解，離子濃度降低，據《IEEE 電力電子學報》2022 年研究，溫度每升高 10℃，電解液損耗速率增加 1 倍；
• 隔膜老化：聚丙烯隔膜長期處于電解液中發生溶脹，孔徑變大或結構脆化，離子傳導效率下降，導致有效容量降低。
2） 等效串聯電阻（ESR）增大
ESR 增大直接導致功率密度下降和充放電發熱加?。òl(fā)熱功率 P=I²?ESR），其失效機理主要有：
• 集流體接觸不良：電極與集流體的界面電阻隨振動和熱循環逐漸增大，尤其在高溫（>65℃）環境下，界面氧化加劇，接觸電阻可增大 3-5 倍；
• 電極極化加?。洪L(zhǎng)期大電流充放電使電極表面形成鈍化層（如金屬氧化物沉積），離子遷移阻力增加；
• 電解液干涸：溶劑揮發導致離子導電率降低，ESR 隨電解液含水量降低呈指數增長（含水量從 5% 降至 1% 時，ESR 可增大 10 倍以上）。
3） 自放電速率升高
正常超級電容的月自放電率應低于10%，自放電異常升高會導致儲能能力下降（如靜置 1 個月容量損失超 20%），主要原因包括：
• 內部漏電增加：電極表面活性基團（如羥基、羧基）增多，導致離子跨雙電層的漏電流增大；
• 電解液雜質超標：生產過程中引入的金屬離子（如Fe³+、Cu²+）雜質形成導電通道，加速電荷泄漏；
• 隔膜絕緣性能下降：老化或污染（如電極粉末附著）導致隔膜擊穿電壓降低，增加內部漏電風險。
2.2 突發性災難性失效
1）漏液與鼓包
漏液通常是鼓包的前兆，兩者均與內部氣壓升高直接相關，失效占比約為突發性失效的40%：
• 電解液分解產氣：過壓（超過額定電壓5% 以上）導致電解液發生氧化還原反應，生成 H?、CO?、CH?等氣體，使內部壓力從正常的 0.1MPa 升至 0.5MPa 以上；
• 密封結構失效：高溫循環（如- 40℃~+70℃冷熱沖擊）導致密封膠老化、密封圈收縮，喪失密封能力，首先出現微量漏液（電解液滲出外殼縫隙），隨后氣體泄漏引發鼓包；
• 制造缺陷：電極裁切毛刺刺穿隔膜，引發局部短路產氣，這種缺陷導致的失效占制造類失效的30% 以上（據某頭部電容廠商質量報告）。
2）內部短路
內部短路會導致瞬間大電流放電（電流可達數千安培），引發器件燒毀甚至起火，失效占比約為突發性失效的35%，機理可分為：
• 隔膜擊穿：機械損傷（如裝配壓力過大導致隔膜變形）或電擊穿（過壓導致的離子轟擊）使隔膜失去絕緣功能；
• 金屬雜質污染：生產過程中混入的金屬顆粒（如銅屑、鋁屑）在充放電過程中受電場力作用遷移，刺穿隔膜并連接正負極，形成導電橋；
• 電極粉化脫落：活性物質（如活性炭）因循環疲勞粉化脫落，在電極間堆積形成導電通路。
3）極性反接失效
極性反接屬于使用不當導致的突發性失效，失效占比約為突發性失效的25%，機理為：
• 反接電壓破壞雙電層結構，引發電極材料不可逆氧化（如負極鋁集流體氧化）；
• 電解液在反向電場作用下發生劇烈分解（如有機電解液碳化），瞬間產生大量氣體，導致器件爆裂（內部壓力可超1MPa）。
三、超級電容的失效分析實例
3.1 工業儲能系統電容鼓包失效分析
1）失效背景
某光伏儲能項目采用100F/48V 超級電容模組（18 串單體，每串 2.7V/100F），運行 6 個月后出現 3 只電容鼓包，模組輸出功率從設計的 5kW 下降至 4kW（降幅 20%），無漏液和起火現象。該項目未配置主動散熱系統，夏季電容工作環境溫度最高達 75℃（超出產品額定上限 65℃）。
2）分析流程與結果
- 外觀檢查：鼓包電容外殼中部凸起約3mm，正極引腳處有微量白色結晶（經紅外光譜分析為電解液分解產物 —— 碳酸鋰），其他電容外觀無明顯異常；
- 參數測試：使用超級電容測試儀（如Arbin BT2000）檢測，鼓包電容容量降至 72-78F（標稱 100F，衰減 22%-28%），ESR 從初始 8mΩ 升至 25-30mΩ（增大 3-4 倍），自放電率達 25%/ 月（正常 < 10%）；
- 解剖分析：在惰性氣體手套箱中切開鼓包電容，發現電解液量較正常電容減少約30%，隔膜局部呈褐色（老化脆化特征），活性炭電極有輕微粉化（脫落量約 5%）；
- 理化檢測：電解液氣相色譜- 質譜聯用（GC-MS）分析顯示，碳酸丙烯酯溶劑含量降低 15%，檢測到 CO?（濃度 0.8%）和 CH?（濃度 0.3%）等分解產物；電極比表面積測試（BET 法）表明，有效表面積從 1500 m²/g 減少至 1320 m²/g（降幅 12%）。
3） 失效結論
失效根源為高溫導致的電解液分解與損耗：75℃環境溫度超出電容額定工作溫度上限，加速電解液揮發和分解（溶劑碳酸丙烯酯在高溫下發生酯交換反應），產生的氣體導致內部壓力升高，引發鼓包；電解液損耗進一步導致離子濃度降低，引發容量衰減和 ESR 增大。
3.2 新能源汽車啟停系統電容短路失效分析
1）失效背景
某純電動汽車搭載的超級電容啟停系統（50F/12V，4 串單體），在冬季低溫（-25℃）環境下頻繁啟動（單日啟動 20 次以上）后，突然觸發模組短路保護（控制器報 “過流故障”），拆解發現 1 只單體電容內部短路燒毀，外殼碳化發黑。
2） 分析流程與結果
- 外觀檢查：失效電容外殼碳化發黑，正極引腳熔斷（熔斷處直徑從2mm 縮至 0.5mm），周圍電容無明顯損傷，模組均衡電路 PCB 板無燒毀痕跡；
- 電路排查：通過控制器日志查詢，模組無過壓記錄（最高電壓11.8V，低于額定 12V），但啟動電流峰值達 300A（超出額定 150A，因低溫下發動機阻力增大導致）；
- 解剖分析：在安全防護條件下解剖失效電容，發現隔膜在中部位置有直徑2mm 的擊穿孔洞，孔洞周圍殘留直徑 0.5mm 的銅顆粒雜質；
- 材料溯源：通過掃描電子顯微鏡（SEM）和能譜分析（EDS），銅顆粒成分與電極集流體（銅箔）一致，推測為生產過程中電極裁切殘留的金屬碎屑，未被清洗干凈。
3） 失效結論
失效機制為金屬雜質引發的局部短路：生產過程中殘留的銅顆粒在大電流充放電（300A 峰值電流）產生的強電場力作用下遷移，刺穿隔膜形成導電橋，導致正負極局部短路；短路瞬間產生的大電流（估算達 500A 以上）使局部溫度驟升至 300℃以上，燒毀電容內部結構（電極、電解液），并熔斷引腳，觸發系統短路保護。
四、如何防范超級電容失效
超級電容的失效防控需貫穿選型、設計、使用、維護全生命周期，核心圍繞“電壓控制、溫度管理、過程防護” 三大關鍵環節，可使失效故障率降低至 0.1% 以下（據行業實踐數據）。
4.1 選型階段：筑牢第一道防線
- 參數精準匹配：根據應用場景確定關鍵參數—— 高功率場景（如汽車啟停、能量回收）選擇 ESR<10mΩ 的 EDLC 型電容；長期儲能場景（如備用電源）優先選擇贗電容或混合型電容，確保容量冗余≥20%（如實際需求 50F，選用 60F 及以上產品）；
- 認證資質核查：優先選用通過UL 810A（美國安全標準）、IEC 62391（國際標準）、GB/T 37245（中國標準）等安全認證的產品，這類產品需通過過壓、短路、溫度沖擊、振動、跌落等 12 項嚴苛測試；
- 環境適應性評估：高溫環境（>60℃，如工業窯爐旁）選用耐高溫電解液（如離子液體電解液）電容，工作溫度上限可達 + 125℃；低溫環境（<-30℃，如北方冬季戶外設備）選擇有機電解液體系（避免水溶液電解液結冰），確保 - 40℃容量保持率> 80%。
4.2 設計階段：構建系統性防護
1）電路保護設計
• 均衡電路強制配置：多單體串聯時（≥3 串）必須加裝有源均衡電路（而非被動均衡），均衡精度需達到 ±5mV，確保單體電壓差不超過額定電壓的 2%（如 2.7V 單體，壓差≤0.054V），這是防止過壓失效的核心措施；
• 多級保護機制：集成過壓（1.05 倍額定電壓，如 2.7V 單體觸發電壓 2.835V）、過流（2 倍額定電流，如 10A 額定，觸發電流 20A）、過溫（+70℃，溫度傳感器布置在電容表面）保護，觸發保護時需在 10ms 內切斷充放電回路（采用快速熔斷絲 + MOS 管組合）；
• 防反接設計：在輸入端串聯防反接二極管（如肖特基二極管，正向壓降<0.5V）或 MOS 管電路，避免極性接反導致的瞬間失效（反接電壓> 5V 即可引發電解液分解）。
2）熱管理設計
• 散熱結構優化：大電流應用場景采用鋁制散熱片+ 風道設計，確保電容表面溫升不超過 20K；
• 溫度監控布局：在模組中心和邊緣各布置溫度傳感器，實時監測溫度分布，超溫時觸發風扇或降額運行；
• 布局避熱設計：電容遠離功率器件（如 IGBT）等熱源，間距≥20mm，減少熱輻射影響。
4.3 使用與維護階段：延長生命周期
1) 規范操作流程：制定充放電操作規程，嚴禁超過額定電壓和電流；安裝時輕拿輕放，避免外殼和引線受力損傷；
2) 定期檢測維護：建立季度檢測制度，通過專業設備測試容量、ESR 和自放電率，當容量 < 80% 標稱值或 ESR 增大至初始值 2 倍時立即更換；
3) 環境控制：保持工作環境清潔干燥，溫度控制在- 40℃~+65℃，相對濕度 < 85%，避免腐蝕性氣體侵蝕；
4) 壽命終結處理：廢舊電容按《電子廢棄物污染環境防治管理辦法》回收，禁止隨意拆解（電解液含易燃有機溶劑）。
總結行業實踐經驗，超級電容失效防控可歸納為"安全使用四步法"：
1) 選可靠：認準品牌與UL、IEC 安全認證，拒絕三無產品；
2) 控電壓：工作不超限，串聯必均衡，均衡電路是多串模組的生命保障；
3) 管溫度：散熱要做好，溫升嚴控制，高溫是失效的主要加速器；
4) 防損傷：安裝避沖擊，維護重檢測，物理?yè)p傷易引發突發性失效。
五、結論
超級電容作為高功率儲能領域的核心器件，其失效本質是材料特性、制造工藝、使用環境等多因素共同作用的結果。漸進性的容量衰減和ESR 增大主要源于電極老化與電解液損耗，而突發性的鼓包、短路則多由過壓、高溫、雜質污染等極端條件引發。
從行業發展趨勢看，失效防控技術正朝著"材料優化 + 智能監控" 方向演進：新型石墨烯基電極材料可使循環壽命提升至 2×10?次以上，離子液體電解液能將工作溫度范圍擴展至 - 50℃~+125℃；集成 AI 算法的智能監控系統可通過容量、ESR 等參數變化預測失效風險，提前觸發維護預警。
實踐證明，通過科學選型（認證產品優先）、精準設計（均衡+ 熱管理）、規范使用（嚴控電壓溫度）、定期維護（參數檢測）的全生命周期管理策略，可使超級電容的實際使用壽命延長 50% 以上，失效故障率降低至 0.1% 以下。
