HDMI輻射問題整改方法

HDMI輻射測試結果受測試設備、測試線材、線材擺放方式、掛負載線、HDMI輸入信號的分辨率、板卡PCB設計等眾多因素影響。HDMI輻射問題的整改過程中，切記對每個影響因素進行排除驗證。

針對HDMI輻射問題分析整改主要流程如下圖所示：

01、測試環境分析確認

測試環境確認主要包括：測試設備（測試PC&DVD、或者具備相同功能的設備）、測試線材（HDMI連接電纜與外掛負載線）、測試畫面（畫面分辨率、標準要求的測試圖像）等。

測試設備確認：

確認非HDMI工作頻點以外的干擾頻點是否來源于測試設備本身，若是更換測試設備；確認測試設備本身HDMI的工作頻點及其高次諧波干擾是否滿足測量標準要求，否則需更換測試設備。若測試設備的HDMI端口存在明顯的接觸不良或者松動，也需更換測試設備。

測試線材確認：

測試用的HDMI線材本身也需滿足6dB余量要求，測試用的負載線材也應符合6dB余量要求，否則需更換符合要求的HDMI線材&負載線材。原則上測試使用的負載線材不允許帶磁環，除非搭配產品出貨的標配線材。（使用帶磁環的線材可能會掩蓋問題）

測試線材&測試設備搭配確認：

由于HDMI阻抗匹配性的原因，測試使用的設備與HDMI線材要搭接起來測試，以確認其匹配后的阻抗結果是否滿足6dB余量要求。有時更換HDMI線材可以測試通過，原則上也是符合標準要求的，可以在測試報告中標明；除非標配出貨的線材不符合測試余量要求。

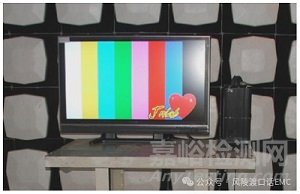

測試畫面確認：

由于V-By-One信號與HDMI信號工作頻率及高次諧波很近，且HDMI輻射頻點與畫面的分辨率高度相關，HDMI信號不同分辨率對應的時鐘頻率見附表?？梢酝ㄟ^調整測試設備的分辨率來判斷輻射頻點,是否為HDMI信號本身的頻點及高次諧波干擾。

02、整機外圍影響分析確認

排除測試環境的影響因素后，還需要進行整機外圍設計的影響確認。整機外圍對HDMI輻射因素主要有：結構搭接、互聯線材設計與工藝布線兩個方面。

結構搭接設計：

結構搭接設計的影響因素有：金屬端子檔板的搭接設計，PCB板接地設計，金屬屏蔽體及金屬殼體的等電位設計。（具體的設計要求在前面結構設計章節已經論述）

互聯線材設計與工藝布線設計：

整機互聯線材設計與工藝布線設計，應注意以下幾點:

1、非HDMI信號互聯線材應避免貼近PCB板上HDMI差分信號布線，防止串?dāng)_耦合，導致HDMI輻射測試不達標。

2、非HDMI信號互聯線材應避免貼近機內互聯HDMI信號的FFC線材，防止串?dāng)_耦合，導致HDMI輻射測試不達標。

3、機內互聯HDMI信號的FFC線材，在工藝布線設計時應減少折線次數，避免非屏蔽面貼近金屬板等，防止造成HDMI差分信號阻抗突變，導致HDMI輻射測試不達標。

4、機內互聯HDMI信號FFC線材應采用微帶線的設計方式，避免采用帶狀線，以規避線材廠阻抗管控的難度。

5、機內互聯HDMI信號FFC線材的屏蔽層不僅具備阻抗控制的功能，同時還為信號的回流提供路徑，F(xiàn)FC線材屏蔽層源端與負載端都應接地，以保證回流路徑的完整性。

03、板卡問題分析與調試

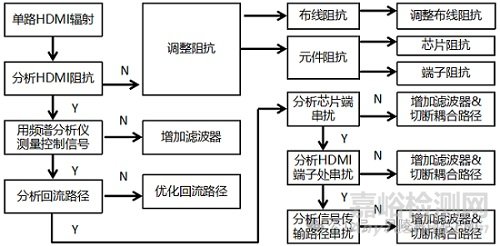

排除測試環境、整機外圍影響后，基本確定問題的根源來自于板卡設計。板卡導致EMC問題的主要因素有：阻抗匹配、串?dāng)_、信號回流完整性，下圖為板卡HDMI問題分析的大致思路與方向。
