螺栓連接緊固件失效分析基本流程

嘉峪檢測網 2025-11-11 10:56

緊固件失效分析與預防是確保機械部件安全可靠運行的關鍵環節。以下是核心要點：

一、失效分析流程

現場勘察與信息收集

保護斷口形態，避免拼合導致二次損傷，確保數據準確性。

收集結構設計、材料參數、安裝記錄等背景信息。

宏觀與微觀分析

結合宏觀檢驗（如斷口形貌）和微觀分析（如金相組織），識別失效模式（如疲勞斷裂、材料缺陷）。

通過性能測試（如拉伸試驗）驗證失效原因。

區分直接與根本原因

直接原因：如預緊力不足、交變載荷。

根本原因：材料缺陷、熱處理不當、裝配工藝問題。

綜合診斷與結論

明確失效模式（如螺栓斷裂）及主要原因（如預緊力控制失效），形成閉環分析報告。

二、預防措施

設計優化

減少應力集中，選用合適材料等級和性能等級。

優化結構布局，避免薄弱環節。

制造與質量控制

改進熱處理工藝防止脫碳，加強電鍍除氫處理。

嚴格把控生產環節，排除折疊、裂紋等缺陷。

裝配與維護

采用扭矩-轉角法等精確擰緊控制方法，確保預緊力一致。

制定定期檢查規程，及時發現并處理潛在問題。

驗證與改進

通過臺架試驗或?qū)嶋H運行驗證改進措施有效性。

持續優化工藝參數，形成長效預防機制。

三、注意事項

分析需跨學科協作，結合材料科學、機械工程等領域知識。

優先采用非破壞性檢測技術（如超聲波檢測）降低樣本損耗。

來源：螺栓連接可靠性

螺栓連接接頭在各種機械部件上應用很廣，若緊固件不合格、結構設計不合理、在載荷過大或者安裝不當都極易導致螺栓連接失效。學習并掌握緊固件失效分析流程步驟及分析方法是非常有用的。

螺栓連接緊固件的失效分析是一個系統性的工程，需要遵循嚴謹、科學的流程，以確保找到根本原因，防止問題再次發生。

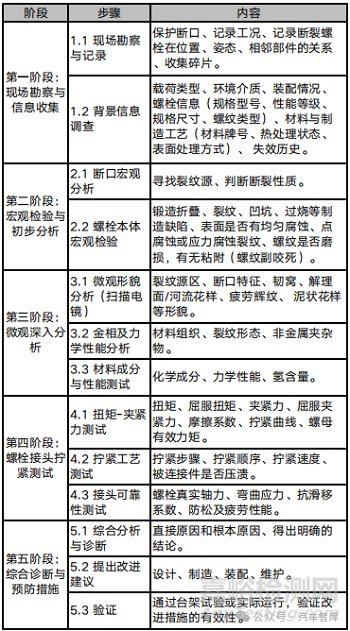

以下是一套完整且實用的失效分析基本流程。整個流程可以概括為以下五大階段。第一階段：現場勘察與信息收集

這是最關鍵的一步，決定了分析的成敗。信息不全或失準會導致分析方向錯誤。

1. 現場勘察與記錄

· 保護斷口：切勿將斷裂的兩部分拼合在一起或相互摩擦，這會嚴重?fù)p壞珍貴的斷口形貌。

· 記錄工況：拍照、錄像，記錄斷裂螺栓在設備或結構中的位置、姿態、相鄰部件的關系。

· 收集碎片：盡可能收集所有斷裂碎片和相關零件（如螺母、墊片、被連接件）。

2. 背景信息調查

· 服役條件：

· 載荷類型：靜態載荷、動態交變載荷、沖擊載荷？

· 環境介質：是否在腐蝕環境（如海水、酸、堿）中工作？溫度范圍？

· 裝配情況：使用了何種擰緊工藝（扭矩法、轉角法、液壓拉伸）？預緊力是否可控？

· 螺栓信息：

· 規格型號：性能等級（如8.8、10.9、12.9）、規格尺寸、螺紋類型。

· 材料與制造工藝：已知的材料牌號、熱處理狀態、表面處理方式（如鍍鋅、磷化、達克羅）。

· 失效歷史：

· 是首次發生還是批量性問題？失效發生的時機（裝配時、運行初期、正常運行期還是超載時）？

第二階段：宏觀檢驗與初步分析

此階段旨在通過肉眼和低倍放大鏡獲得對失效模式的初步判斷。

1. 斷口宏觀分析：

· 尋找裂紋源：仔細觀察斷口，尋找疲勞弧線、放射紋的收斂點、“人”字紋的尖端，這些特征指向裂紋起源位置。裂紋源通常位于應力集中處，如螺紋牙底、螺栓頭下圓角、或存在的宏觀缺陷處。

· 判斷斷裂性質：

· 韌性斷口：呈纖維狀，有明顯頸縮。

· 脆性斷口：平齊，有結晶顆粒感。

· 疲勞斷口：通常可見貝紋線，斷口光滑區與粗糙區對比明顯。

· 環境輔助開裂：斷口平齊，可能伴有腐蝕產物。

2. 螺栓本體宏觀檢驗

· 塑性變形：檢查螺栓是否有拉伸、彎曲或螺紋扭曲。

· 宏觀缺陷：檢查是否存在鍛造折疊、裂紋、凹坑、過燒等制造缺陷。

· 腐蝕跡象：表面是否有均勻腐蝕、點腐蝕或應力腐蝕裂紋。

· 磨損痕跡：螺紋是否磨損，有無粘附（螺紋副咬死）。

第三階段：微觀深入分析

借助儀器設備，對宏觀分析得出的假設進行驗證和深化。

1. 微觀形貌分析（掃描電鏡）

· 裂紋源區：在高倍下觀察裂紋源處，確認是否存在材料缺陷、夾雜物或腐蝕特征。

· 斷口特征：

· 韌窩：對應韌性斷裂。

· 解理面/河流花樣：對應脆性斷裂。

· 疲勞輝紋：對應疲勞斷裂，是判斷疲勞的決定性證據。

· 泥狀花樣：對應應力腐蝕開裂。

2. 金相分析

· 取樣與制樣：截取包含裂紋或關鍵部位的試樣，研磨、拋光、腐蝕。

· 觀察內容：

· 材料組織：檢查顯微組織是否正常（如回火索氏體是否合格），有無過熱、脫碳、增碳等熱處理缺陷。

· 裂紋形態：觀察裂紋是穿晶擴展還是沿晶擴展。沿晶裂紋常見于氫脆和應力腐蝕。

· 非金屬夾雜物：評估夾雜物的類型、大小和分布。

3. 材料成分與性能測試

· 化學成分分析：驗證材料是否符合標準要求。

· 力學性能測試：在螺栓完好部分取樣，測試硬度、抗拉強度等，判斷是否滿足性能等級。

· 氫含量測試：對懷疑氫脆的案例，可采用熱導法等方法測定氫含量。

第四階段：螺栓接頭擰緊測試

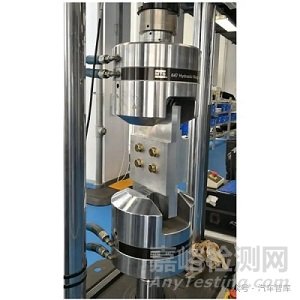

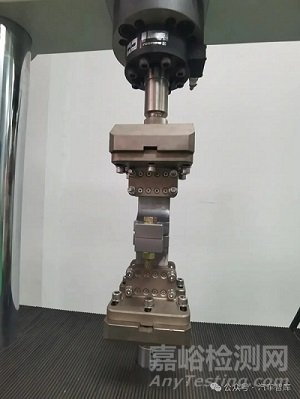

在螺栓連接實驗室內對螺栓接頭（必要時可制作樣件用來弄被連接件真實情況）開展擰緊過程測試。分析整個螺栓接頭結構及擰緊工藝是否合理，因?yàn)楹芏鄷r(shí)候螺栓連接失效不是緊固件本身的問題，而是螺栓夾緊力過大或者過小造成的。因此進行螺栓接頭擰緊測試非常有必要，但是大部分人都忽略了這一點，而把精力放在了分析緊固件的問題上。

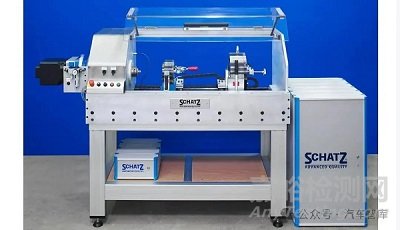

1. 扭矩-夾緊力測試

· 扭矩、屈服扭矩測試：分析安裝扭矩是否合適。

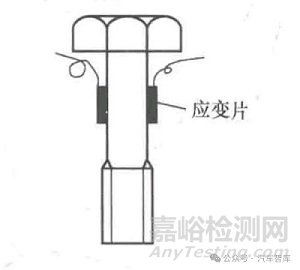

· 夾緊力、屈服夾緊力測試：分析螺栓夾緊力是否合適。

· 摩擦系數測試：分析螺紋及端面摩擦系數是否合格。

· 擰緊曲線測試：分析接頭擰緊過程是否合理。

· 螺母有效力矩測試：分析有效力矩螺母是否合格。
