摘要：針對儀表板氣囊靜態點爆試驗過程中，儀表板表皮飛出、儀表板上體碎裂、氣囊支架鉸鏈碎裂、氣囊囊袋破孔，四種典型失效形式進行分析討論。結果表明：對于發泡儀表板，提高表皮的性能、表皮與泡沫層的粘接力，可避免表皮飛出，增加氣囊支架鉸鏈止斷筋的寬度會緩解鉸鏈斷裂。對于硬質儀表板，上 體存在吸能結構可降低氣囊門撞碎上體的風險。增加囊袋織物密度和基布層數，會降低囊袋破孔的幾率。
關鍵詞：儀表板，氣囊，靜態點爆，失效
汽車對交通行業的發展做出了卓越貢獻，但是隨著汽車數量的增多，交通事故頻繁發生[1]。為了減少交通事故中人員的傷亡，在汽車內部配備安全氣囊。據統計，當汽車發生碰撞時，裝有安全氣囊的車輛的人員死亡率會降低 14% [2]。安全氣囊已經成為一種有效的被動安全技術被廣泛應用于汽車上[3]。儀表板氣囊系統作為汽車安全氣囊系統中重要的組成部分，特點是氣囊模塊安裝于儀表板氣囊支架上，用于保護副駕駛乘員[4]。近年來，針對儀表板氣囊系統的研究，尤其是如何滿足整車廠對于儀表板氣囊爆破試驗的要求，已經受到眾多研究學者的關注。卞春雷等人系統的研究了儀表板氣囊區弱化工藝，分析了 6 種弱化工藝的優缺點，為弱化工藝的選擇提供了技術支持[5]。袁智軍等人對儀表板弱化線進行仿真，表明弱化線的殘厚對氣囊爆破試驗有重要影響[6]。江偉等人通過研究?jī)x表板氣囊爆破試驗失效案例，表明工藝參數，設備能力，儀表板材料的理化性能對爆破試驗有重要影響[7]。耿輝斌等人研究了由手套箱、裝飾條、飛濺物造成的儀表板氣囊爆破試驗失效，并給出相應的解決措施[8]。儀表板氣囊爆破試驗，涉及零件裝配、結構設計、焊接、注塑、弱化工藝等，儀表板氣囊爆破試驗失效原因比較復雜，目前在產品設計初期對其問題，尚不能完全規避，需要參考相關案例。本文通過研究?jī)x表板氣囊爆破試驗中幾種典型失效形式案例，為其他車型儀表板的設計研發提供理論參考。
儀表板氣囊區部件及相關工藝

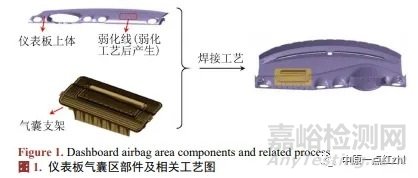

儀表板氣囊區部件對氣囊爆破有重要影響，主要包括儀表板上體和氣囊支架。儀表板上體經過弱化工藝后，與氣囊支架進行焊接工藝。弱化工藝和焊接工藝的優良直接影響氣囊爆破試驗效果。儀表板氣囊區部件及相關工藝如圖 1 所示。
儀表板氣囊靜態點爆試驗流程
儀表板氣囊靜態點爆試驗設備主要包括：
- 步入式恒溫箱(調溫范圍−35℃~90℃)、
- 高速攝像機(Nikon，Japan，5000 幀)、
- 點爆系統(Surefire, Canada)、白車身等
其主要流程：將儀表板總成安裝于白車身上后，放入已經達到設定溫度的步入式恒溫箱中，存放 4 h 后，通過點爆系統箱內靜態點爆氣囊模塊，同時高速攝像機將氣囊爆破的過程進行拍攝并傳入到計算機中供分析。其試驗條件主要分為 2 個因素，3 個水平，具體如下：溫度，−35℃、23℃、85℃，氣囊模塊，低壓模塊(UGL)、常壓模塊(NOM)、高壓模塊(OGL)。2 個因素 3 個水平組成氣囊爆破試驗矩陣，氣囊靜態點爆試驗流程如圖 2 所示。
典型失效模式分析與討論
儀表板表皮飛出
某項目發泡儀表板在低溫爆破試驗中多次出現氣囊門乘員側(靠近乘客側)表皮飛出問題，如圖 3 所示，試驗失效率約 60% (10 次試驗 6 次失效)。
試驗過程中表皮碎裂飛出可能與三方面有關：
一、激光弱化不當使氣囊門沿弱化線打開延遲導致表皮與泡沫分離，
二、表皮與泡沫粘接力不足使表皮與泡沫分離，
三、表皮在低溫條件下力學性能較差易撕裂。
因此，從這三個方面進行分析驗證
該項目?jī)x表板乘員側激光弱化通孔(RH)與盲孔(BH)個數比例為 7:3，如圖 4 所示。通過改變通孔與盲孔的個數比例來改變儀表板的弱化程度，進而驗證激光弱化是否是造成儀表板表皮飛出的主因，驗證結果如表1所示。從表1可知，調整激光弱化通孔與盲孔比例對試驗結果沒有改善，表皮仍會飛出。所以，激光弱化不是造成儀表板表皮飛出的主因。
通過調節泡沫的異氰酸酯與聚醚多元醇配比來提高表皮與泡沫間的粘接，但是相應地會提高泡沫的硬度，使儀表板表面變硬。經討論后，將表皮與泡沫之間的粘接力由10N提高到20N，進行試驗驗證。6次氣囊爆破試驗中，僅有2次試驗表皮飛出，試驗失效率由60%降低為33%。表皮與泡沫粘接力不足是表皮飛出的重要原因。表皮的主要材料為PVC (聚氯乙烯)，通過添加增塑劑(鄰苯二甲酸酯)來改善表皮的力學性能。該儀表板表皮增塑劑含量公差為±0.5%，將增塑劑含量增加0.3%，接近含量上限，進而提高表皮在低溫條件下的力學性能。此外，表皮與泡沫之間的粘接力提高至20N 進行試驗。在連續19個試驗中，儀表板表皮均未飛出。因此，表皮與泡沫粘接力不足和表皮在低溫條件下力學性能較差是儀表板表皮在爆破試驗中飛出的主要原因。
儀表板上體碎裂

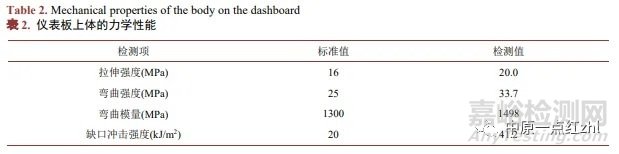

某項目硬質儀表板在低溫爆破試驗中多次出現上體碎裂問題，如圖 5 所示。上體碎裂的直接原因是在試驗過程中，氣囊門與上體接觸，使上體損壞。由于儀表板造型設計及客戶要求的原因，爆破試驗過程中氣囊門與上體接觸無法避免。因此，在碎裂區域，從上體材料的力學性能與上體的結構兩方面來分析試驗失效根本原因。上體的材料是 PP/PE-TD20 (聚丙烯與聚乙烯共聚物，含量為 20%的滑石粉)，其力學性能如表 2。從表 2 可知，各項指標的檢測值均高于試驗標準值，因此，上體材料的力學性能符合要求。
圖 6 表示為氣囊區斷面圖，由圖可知，上體碎裂處，無風道和氣囊支架支撐，該處強度較弱。經討論，調整弱化線的位置，在爆破試驗中使氣囊門與背部存在支撐結構(吸能結構)的上體處相接觸進行驗證。連續進行爆破試驗 10 次，試驗結果都合格。因此，上體碎裂的根本原因是氣囊門與上體發生撞擊時，上體缺少吸能結構。
氣囊支架鉸鏈斷裂

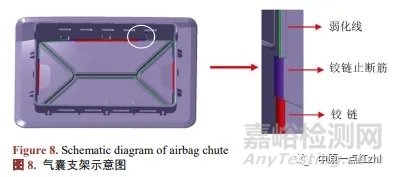

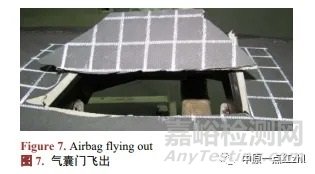

某項目發泡儀表板在進行低溫爆破試驗時多次出現乘員側氣囊支架鉸鏈斷裂導致氣囊門飛出問題，如圖 7 所示。本文主要從結構和工藝兩個方面分析失效原因。氣囊支架為蝶形，弱化方式為注塑弱化，其結構如圖 8 所示。由圖可知，氣囊門沿著弱化線展開后，鉸鏈止斷筋可以終止氣囊門繼續撕裂，起到保護鉸鏈的作用。鉸鏈止斷筋的寬度對鉸鏈?zhǔn)欠癜l(fā)生斷裂有重要影響。該氣囊支架鉸鏈止斷筋的寬度為 5 mm，此寬度可能較小，不能有效保護鉸鏈，此外，儀表板泡沫層的硬度對鉸鏈?zhǔn)欠癜l(fā)生斷裂有影響，若硬度較高，氣囊門翻轉時鉸鏈處泡沫層不能被有效壓縮，鉸鏈承受拉力變大，鉸鏈易斷裂。該項目發泡儀表板發泡層硬度為 59 HA，硬度可能較高。因此，將鉸鏈止斷筋的設計寬度增加至 8 mm，同時通過調整泡沫澆注量使發泡層硬度降至 48 HA 進行爆破驗證。連續進行爆破試驗 6 次，試驗結果都合格。
氣囊囊袋破孔
某項目發泡儀表板在高溫爆破試驗中出現囊袋破孔問題，如圖 9 所示。囊袋破孔主要與兩方面有關，一是試驗過程中，囊袋與儀表板某尖點發生接觸形成孔洞，一是試驗過程中，氣囊模塊自身的某些原因造成孔洞。從這兩方面進行分析驗證。將囊袋可能發生破孔的區域涂上染料后進行爆破試驗，試驗后，儀表板未被染色，說明在試驗過程中，破孔區域未與儀表板接觸。囊袋破孔不是由儀表板造成的。
通過錄像分析，孔洞出現在折疊痕跡交匯處，此處在折疊好的囊袋中處于棱角位置，如圖 10 所示。高壓氣體沖入此區域打開囊袋時，可能會導致此棱角破裂。此外，試驗后部分囊袋內表面附著用于封堵氣體發生器氣孔的鋁箔，如圖 11 所示。試驗中鋁箔溫度較高，易燒傷囊袋，造成孔洞。因此，通過提高囊袋的織物密度來提高囊袋的力學性能與添加囊袋內部隔熱布片使破孔區域?yàn)殡p層布片這兩方面來解決囊袋破孔問題，并進行試驗驗證，連續進行 6 次爆破試驗，囊袋無破孔。
結論
通過介紹儀表板表皮飛出、儀表板上體碎裂、氣囊支架鉸鏈碎裂、氣囊囊袋破孔，四種氣囊爆破試驗典型失效案例可以表明：對于發泡儀表板，提高表皮的性能、表皮與泡沫層的粘接力可避免表皮飛出，增加氣囊支架鉸鏈止斷筋的寬度會緩解鉸鏈斷裂。對于硬質儀表板，上體存在吸能結構可降低氣囊門撞碎上體的風險。增加囊袋織物密度和基布層數，會降低囊袋破孔的幾率。
參考文獻
[1] 劉凱勛. 中國汽車安全技術現狀與展望[J]. 中國新技術新產品, 2017(23): 139-140.
[2] Ramachandran, K., Fordyce, T.A., Ray, R.M., et al. (2005) The Relationship between Airbags and Injuries. SAE Technical Paper, 2005. https://doi.org/10.4271/2005-01-1231
[3] 李國城. 隱藏式安全氣囊儀表板優化設計及試驗研究[D]: [碩士學位論文]. 重慶: 重慶交通大學, 2016.
[4] 殷瀟. 儀表板隱式弱化線及激光弱化工藝研究[D]: [碩士學位論文]. 鎮江: 江蘇大學, 2019.
[5] 卞春雷, 安慧, 于善平, 孫軍. 無縫安全氣囊儀表板氣囊區弱化線的加工工藝[J]. 汽車工藝與材料, 2014(5): 31-36.
[6] 袁智軍, 王輝, 劉華官, 危學兵, 華林, 房飛. 無縫安全氣囊儀表板撕裂線的結構分析與優化[J]. 汽車工程, 2016, 38(8): 1025-1029.
[7] 江偉. 儀表板氣囊爆破失敗的工藝改善[J]. 機電技術, 2013, 36(1): 67-69.
[8] 耿輝斌, 趙海英, 曹慧林, 張晶, 楊現偉, 李彩鳳. 儀表板氣囊點爆失敗原因分析及優化[J]. 汽車零部件, 2020(11): 27-31
