液相色譜（LC）作為現代分析化學的基石，其檢測器的性能直接決定了分析結果的準確性、靈敏度和可靠性。在眾多檢測器中，可變波長光度檢測器（VWPD，190~800nm）因其靈活性和廣泛的適用性而備受青睞。然而，如何客觀、標準地評價一臺VWPD的性能，是所有實驗室都必須面對的問題。美國材料與試驗協會（ASTM）發布的E1657-98標準和我國的GB/T 32211-2015為此提供了一套全面而嚴謹?shù)牟僮饕?guī)程。本文旨在系統介紹其涵蓋的核心性能指標、測試方法和重要意義，為實際操作提供理論依據和實踐指導。
1. 具體檢測項目及其概念解釋
1.1 噪音（Noise）與漂移（Drift）——檢測器穩定性的基石
①短期噪音（Short-term noise）：指頻率大于每分鐘一次的所有隨機信號變化的最大峰-峰值振幅。它是決定檢測器最低檢測能力和痕量分析精密度的關鍵因素。短期噪音越小，檢測器捕捉微弱信號的能力就越強。
②長期噪音（Long-term noise）：指頻率在每小時6到 60 次之間的隨機信號變化的最大振幅。這種低頻噪音在長時間的色譜分析中尤其致命，因為它可能被誤判為晚流出的色譜峰，從而導致定性或定量錯誤。
③漂移（Drift）：指檢測器基線在一個小時內的平均變化斜率，單位是吸光度單位/小時（AU/h）。漂移反映了檢測器基線的長期穩定性，過大的漂移會影響長時間分析的準確性，尤其是在進行梯度洗脫或長時間等度分析時。
1.2 線性范圍（Linear Range）——定量分析的可靠區間
線性范圍是指在此濃度區間內，檢測器響應與樣品濃度的比率保持恒定（偏差在 5% 以內）。它定義了檢測器能夠進行準確定量的濃度范圍。一個寬廣的線性范圍意味著檢測器能夠同時準確分析高濃度和低濃度的樣品，這對于方法開發和樣品普適性至關重要。
1.3. 靜態（static）：在無流量下的狀態。
1.4 動態（dynamic）：在流量為1.0ml/min下的狀態。
1.5 最小檢測限（Minimum Detectability）——靈敏度的極限
標準將其定義為：能產生兩倍于靜態短期噪音信號的特定溶質濃度。這個指標直接反映了檢測器的靈敏度極限。需要注意的是，標準采用的“兩倍峰-峰值噪音”是一個相對保守的定義，相比于統計學上常用的“三倍均方根噪音”，它對檢測器的要求更為嚴格。
1.6 波長準確度（Wavelength Accuracy）與精密度（Wavelength Precision）——光譜選擇性的保證
①波長準確度：指觀測到的波長最大值與已知標準物質吸收峰最大值的偏差。波長設置不準，會直接影響檢測的靈敏度和線性范圍，甚至可能導致目標物漏檢。
②波長精密度：衡量操作者在反復重設波長后，檢測器返回到同一光譜位置的能力。它通過重復測量標準品在最大吸收波長處的吸光度值的再現性來評估。高精密度確保了不同批次、不同時間實驗結果的一致性。
1.7 吸光度校準（absorbance calibration）：校正吸光度范圍在±5%以內的驗證程序。
1.8 響應時間（Response Time）——捕捉快速變化的能力
響應時間定義為當流動相組成發生階躍變化時，檢測器輸出從新平衡值的 10%變化到90% 所需的時間。雖然對于大多數常規色譜分析而言，檢測器的響應時間足夠快，但在超高效液相色譜（UHPLC）等產生窄峰的應用中，過慢的響應時間可能會導致峰形展寬和分離度下降。
2. 測試方法
2.1. 噪音與漂移的測量
這是評估檢測器基礎性能最核心的測試，分為靜態和動態兩種模式。
2.1.1準備工作：
溶劑：使用純凈、經過濾和脫氣的甲醇作為流動相。
預熱：檢測器必須在測試現場開啟并預熱至少24h小時，以消除預熱不足帶來的額外漂移。
系統設置：波長設置為 254 nm。系統需連接背壓裝置（提供背壓≥75kPa）和細管路以防止氣泡產生。
測定前準備：用甲醇反復沖洗色譜系統，取出系統中的其他溶劑。用泵帶動甲醇沖洗整個系統至少30min。
2.1.2靜態測試（Static Test, 無流動相）：
停止泵的流動，讓系統在室溫下穩定至少1小時。
設置檢測器為最高靈敏度（最小衰減量），記錄至少1小時的基線信號（環境溫度變化不超過2℃）。

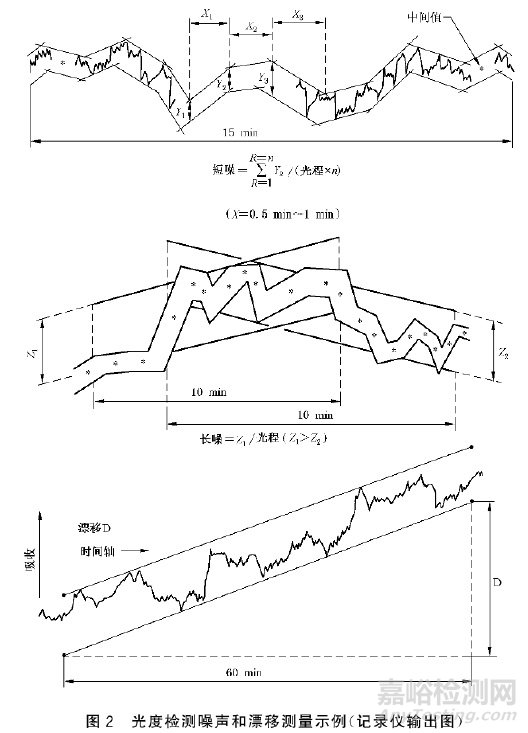

通過標準推薦的作圖法（如圖2所示），在記錄的基線上繪制包絡線，精確計算出靜態短期噪音、長期噪音和漂移值。這種作圖法直觀且標準化，有效避免了主觀判讀帶來的誤差。
2.1.3動態測試（Dynamic Test, 流速 1.0 mL/min）：
以1.0 mL/min 的流速輸送甲醇，穩定15分鐘后開始記錄。
同樣記錄至少1小時的基線信號。
采用與靜態測試完全相同的方法，計算出動態短期噪音、長期噪音和漂移（環境溫度變化不超過2℃）。
通過對比靜態和動態測試的結果，可以判斷泵的脈動、溶劑混合不均等流動相因素對檢測器性能的影響。
備注：
①畫幾組長度在0.5min~1min之間的平行包絡線，觀測任意15min周期內所有檢測的隨機變化的框圖（見圖2）。基礎出所有部分的平均值，以AU表示的距離除以光程得到短期噪聲。
②在15min靜態短期噪聲測量段的中間做標記，在中間部分的四周畫一系列平行包絡線組，每組對應10min長，選擇線間縱向距離最大的一組平行包絡線（見圖2）。將縱向距離AU值除以光程得到長期噪聲。
③畫一組1h縱向距離最小的平行包絡線（見圖2），每根線的斜率為漂移（用AU/h表示）。
2.2.波長準確度與精密度的測量
該測試是確保色譜方法可靠性和重現性的關鍵。
2.2.1波長準確度測試流程：
①選擇標準品：推薦使用具有明確已知吸收峰的高氯酸鉺溶液（將2g的六水合高氯酸鉺溶解到25ml的水中，過濾即得）。其他備選物質包括高氯酸鈥或萘。
②逐點掃描：在標準品已知吸收峰附近（如高氯酸鉺的255nm峰，掃描范圍可設為250-260 nm），以0.5至1.0nm的微小增量，逐點測量吸光度。每改變一次波長，都需要用溶劑（若為高氯酸鉺溶液，溶劑為水）重新歸零，再注入標準品讀數，以確保測量的準確性。
③數據分析：將測得的“吸光度-波長”數據繪制成圖（如圖3所示），從圖中確定吸收峰的最大值。
④結果評估：將測量得到的最大吸收波長與已知值（如 255 nm）進行比較。如果偏差超出了制造商規定的規格，則表明檢測器的光學系統（如燈源或單色器）可能需要校準或維修。
2.2.2波長重復性測試流程：
該測試相對簡單，操作者只需多次將檢測器波長設置為標準品的最大吸收波長，然后重復測量其吸光度。通過計算吸光度讀數的相對標準偏差（RSD），即可評估波長重設的精密度。
2.3.最小檢測限、線性范圍和校準
2.3.1 最小檢測限
簡單來說，最小檢測限就是這臺儀器能“看”到的最小信號量，也就是它能檢測到的最低濃度是多少。通過測量儀器在沒有樣品時自身產生的“背景噪音”大小，來確定它能識別出的最小有效信號。
測試流程：
①讓純的流動相（比如甲醇）持續流過檢測器，模擬一個干凈的背景環境。
②記錄下此時儀器輸出信號的波動，也就是“靜態短期噪聲”。
③最小檢測限就是這個靜態短期噪聲值的 2 倍。
2.3.2線性范圍

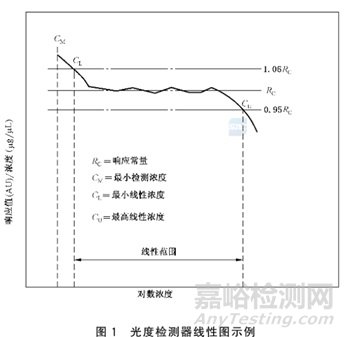

線性范圍指的是在此濃度區間內，樣品的濃度和儀器檢測到的信號強度成正比關系。濃度越高，信號就越強，而且是均勻、可預測地增強。通過測試一系列從低到高不同濃度的樣品，畫出一條“濃度-信號”關系曲線，看這條曲線在哪一段是筆直的直線。
測試流程：
準備樣品：用甲醇作為溶劑，配制一系列濃度逐漸增加的標準樣品溶液。樣品要有一個特點：在某個特定波長下有強烈的紫外吸收。
從低到高測試：
①先用純甲醇把儀器讀數調到零點。
②然后按照從最低濃度到最高濃度的順序，依次將樣品注入檢測器，并記錄下每個濃度對應的信號值（吸光度值）。
③判斷線性：將得到的數據點繪制成圖。理想情況下，這些點應該能連成一條直線。標準規定，只要數據點與這條理想直線的偏差在±5% 以內，就認為它處于線性范圍之內。
④確定范圍：這條直線的起點（最小線性濃度）和終點（最高線性濃度）之間的區域，就是該檢測器的線性范圍。
2.3.3. 吸光度校準
吸光度校準是為了確保儀器測量出的吸光度值是準確的，也就是對儀器的讀數進行“對表”。
使用一種已知在特定波長下有精確吸光值的標準物質，來檢查儀器的測量結果是否與之相符。
測試流程：
①準備標準溶液：配制特定濃度的六水合高氯酸鉺溶液。這種物質的特性是，在特定波長下，它的吸光度值是已知的、穩定的。
②波長掃描：
先用純水沖洗檢測池，記錄一個空白讀數。
然后用高氯酸鉺溶液沖洗并充滿檢測池。
以1 nm為步長，在特定波長范圍（如250 nm到260 nm）內掃描，記錄每個波長的吸光度值。
③繪制曲線并比較：
將掃描得到的數據繪制成“吸光度-波長”曲線圖。
從圖上找出最大吸收波長對應的吸光度值。
將這個測量值與已知的標準值進行比較。
④判斷準確性：如果測量值與標準值的誤差在±5% 以內，就認為這次校準是合格的，證明儀器讀數準確。
2.4 響應時間的測試
簡單來說，響應時間就是檢測器反應有多快。當有樣品流過檢測器時，信號會從一個穩定的低值（基線）迅速上升到一個穩定的高值。響應時間衡量的就是這個信號“爬坡”過程的速度，具體是指信號從最終穩定值的10%爬升到90%所需要的時間。
響應快（時間短）：儀器能捕捉到那些一閃而過的、很窄的色譜峰，分析結果更準確。
響應慢（時間長）：如果色譜峰很窄，儀器還沒來得及反應，峰就已經過去了，會導致測量到的峰變寬、變矮，甚至完全看不見，影響定量和定性分析的準確性。
2.4.1 響應時間的測試步驟
通過一個閥門，瞬間將一股有吸收的液體（模擬樣品）切換進檢測器，同時用記錄儀畫出信號變化的曲線，然后從曲線上量出時間。
①準備裝置：在泵和檢測器之間，安裝一個1 mL 的定量環進樣閥。這個閥門的作用就像一個開關，可以瞬間改變流進檢測器的液體。
②設定流速：將泵的流速設置為2.0 mL/min。
③開始測試：
首先，讓純?nèi)軇ū热缂状迹┝鬟^整個系統，這時記錄儀上會畫出一條平直的低位基線，代表“初始平衡”狀態。
然后，瞬間切換進樣閥，讓一股能產生吸收信號的溶液（比如含有一定濃度樣品的甲醇）進入檢測器。
此時，記錄儀上的信號會迅速上升，并最終達到一個新的、平直的高位基線，代表“新平衡”狀態。
④讀取數據：

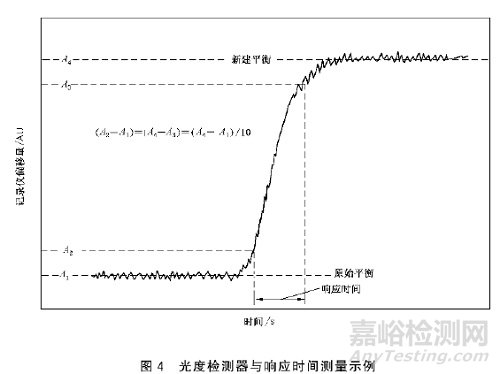

在記錄下來的信號曲線上（如下圖所示），找到信號從開始變化到最終穩定的那段“爬坡”曲線。
確定初始平衡線和新平衡線的位置，并計算出它們之間信號差值的10%和90%對應的位置。
測量并記錄從10%位置到90%位置所花費的時間，這個時間就是響應時間。
重復驗證：為了結果的可靠性，標準還提到可以改變流速（如增加到3.0 mL/min）或者在最大和最小量程下重復進行測試，以確保在不同條件下都能獲得準確的測量結果。
3. 結論與實踐意義
遵循此標準可以確保新購儀器的性能符合預期，并為儀器的全生命周期管理提供基準數據。對于一線分析人員而言，理解并應用這些測試方法，能夠幫助他們更好地了解自己所用儀器的性能邊界，及時發現潛在問題（如燈源老化導致噪音增大、光學系統偏移導致波長不準等），從而保證分析結果的持續可靠。
參考文獻：
1. GB/T32211-2015：液相色譜用可變波長光度檢測器的測試方法。
2. ASTM E1657-98：Standard Practice for Testing Variable-Wavelength Photometric Detectors Used in Liquid Chromatography.
