摘要：為研究異種板厚、異種母材鋁合金激光焊接頭性能，以厚度為1.5 mm 的5182-O 及厚度為3 mm的 6061-T6 異種鋁合金激光填絲焊為研究對象，分析焊后試樣接頭硬度、金相及拉伸性能，并對斷口進行SEM分析。結果表明：厚度不同的異種金屬焊接時，將激光光斑偏向厚板可獲得良好接頭；5182、6061 鋁合金母材中的晶粒均為纖維狀，焊縫區為等軸晶，晶粒方向不一，晶粒組織細小；5182 熔合線位置硬度最低，最低值為57.9 HV0.1，試驗力為0.98 N；接頭平均抗拉強度為252.8 MPa，斷口處韌窩數量較多且深，分布較均勻，斷裂方式為韌性斷裂。
關鍵詞：異種合金 5182/6061鋁合金 激光填絲焊 性能研究
1 前言
汽車輕量化是公路交通領域低碳發展的有效途徑[1]。由于合金成分組織性能差異，焊接過程出現的氣孔、偏析、接頭軟化和裂紋等將嚴重影響焊接接頭質量[2]。異種鋁合金的應用帶來了異種鋁合金焊接問題，如蔚來ES8 高鋁化車身內板采用5xxx 系鋁合金，外板及框架采用6xxx 系鋁合金[3]。
在汽車零部件結構設計時，為獲得零部件的高質量接頭并高效連接，異種牌號鋁合金焊接技術是必不可少的研究?jī)?nèi)容，對接頭質量的要求極為嚴格，在提升輕量化水平的同時，需保證安全性能。目前，對5182/6061 異種鋁合金的激光焊接研究較少[4-7]。本文針對異種合金激光焊接技術進行焊接試驗研究。
2 試驗材料、設備及試驗方法
2.1 試驗材料
本次試驗?zāi)覆倪x用厚度為1.5 mm 的5182-O和厚度為3 mm 的6061-T6 鋁合金板材，5182-O母材尺寸為150 mm×300 mm×1.5 mm，6061-T6 母材尺寸為150 mm×300 mm×3 mm，填充焊絲采用?1.2 mm 的ER5356 焊絲，母材化學成分和性能分別如表1 和表2 所示。

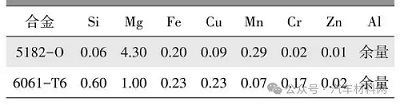

表1 5182-O/6061-T6鋁合金化學成分（質量分?jǐn)?shù)） %

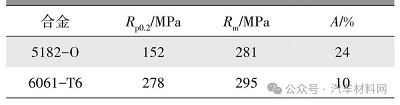

表2 5182-O/6061-T6鋁合金力學性能
2.2 焊接設備
本試驗激光焊接試驗采用德國通快公司的Trudisk 8002 碟片式激光器、雙焦點激光頭、庫卡機器人和工裝平臺等，激光器最大輸出功率為8 000 W，波長為1 030～1 080 nm，焦點光斑直徑為0.42 mm，焦距為310 mm，焊接保護氣體采用99.99%純度的Ar。
2.3 試驗方法
試驗前需對5182/6061 鋁合金待焊區表面進行處理，采用碗刷對待焊處30 mm 范圍進行打磨，去除母材表面Al2O3氧化膜和油污，清理完成后采用99.99%純度乙醇擦拭，乙醇揮發后在4 h 內進行焊接試驗，避免母材長時間暴露在空氣中再次形成氧化膜。
本試驗采用激光填絲焊，接頭形式為對接接頭，組對時要求無間隙。由于母材為異種板厚，因此，在程序軌跡示教時，要合理分配激光能量配比，將能量向厚板側傾斜，避免能量分布不均導致薄板處出現焊漏、塌陷、咬邊等，由于鋁合金為高反合金材料，因此，在激光焊接時激光頭應與待焊試件表面呈6°～10°的夾角，將大部分能量反射至安全區域，避免反射的激光能量損壞激光頭。具體焊接試驗參數如表3所示，焊接示意如圖1所示。

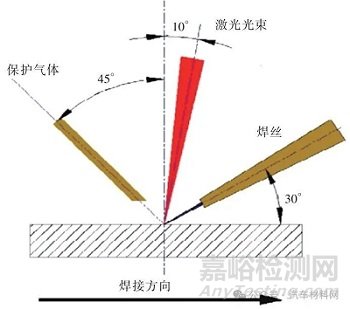

圖1 激光焊接示意

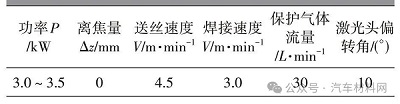

表3 試驗參數
3 試驗結果分析
3.1 表面成型及宏觀形貌
激光焊接時，將激光光斑偏向厚板側2/3，偏向薄板側1/3，以避免由于激光能量分布不均導致的薄板塌陷，激光填絲焊后表面成型及端部截面、金相全拼（10×）如圖2 所示。由圖2a、圖2b 可知，激光焊焊縫較窄，表面成型較好，魚鱗紋明顯且無飛濺，無咬邊裂紋等，焊縫表面無下榻，具有1.0～1.5 mm 的余高，焊縫呈現V 型，成型良好，焊縫熔寬約為4～5 mm，熔深為1.5 mm。圖2c、圖2d 分別為焊縫截面及焊縫斷面（10×），其內部有少量氣孔，單個氣孔尺寸小于0.3t（板厚），符合GB/T 22085.2—2008《電子束及激光焊接接頭缺欠質量分級指南》，對接頭質量影響較小。

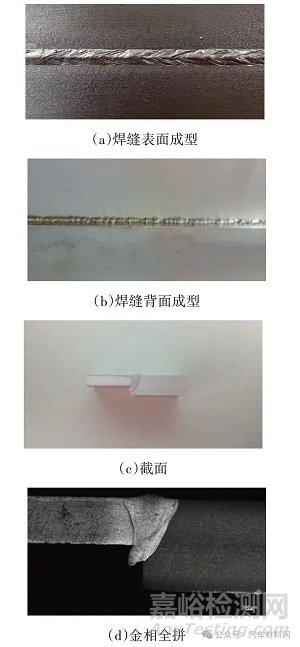

圖2 表面形貌及截面全拼
產生氣孔的原因較多，由于鋁合金化學活潑性強，若母材長時間暴露在空氣中，會在表面形成致密氧化鋁薄膜，在大氣中吸附水分，在焊接過程中，水分發生分解，產生的氫原子會溶入熔池并最終逸出，H 在鋁合金固相中的溶解度遠低于其在液相中的溶解度，且激光焊快速熔化快速冷卻，焊縫凝固過程中，氫聚集形成氫氣泡且來不及逸出，導致焊縫內易生成氫氣孔[8]。
3.2 高倍組織分析
3.2.1 制樣采用立式鋸床將待試板加工為40 mm×15 mm的接頭試樣。
3.2.2 研磨
a. 粗拋：先采用粗砂紙（100#）對切割面進行打磨，去除切割不平、劃痕等。
b. 細拋：依次采用細砂紙（240#～2 000#）打磨同一端面，直到試樣端面無任何劃痕。
c. 拋光：接頭端部通過拋光機，采用拋光布并不斷加入金剛石拋光膏，直至接頭端部無劃痕，達到鏡面效果。
3.2.3 腐蝕腐蝕藥品采用kaller 試劑，采用棉球蘸取腐蝕劑均勻擦拭端面，經腐蝕后進行高倍組織分析，試驗設備采用蔡司M2m 光學顯微鏡觀察接頭焊縫區、5182 側熔合線、6061 側熔合線組織，金相結果如圖3 所示。
圖3 高倍組織
圖3a 為5182 側熔合線處金相組織，熔合線焊縫側晶粒組織方向性明顯，沿垂直于熔合線方向生長，在5182HZA 區晶粒組織有所長大，在5182 合金中，Mg 主要以固溶狀態和析出相β 相形式存在[9]，基體組織為α-Al，無第二相存在。圖3b 為焊縫區金相組織，焊縫區組織為細小的樹枝晶與等軸晶[10-11]。晶粒方向不一，晶粒組織細小，這主要是由于激光焊能量密度高、焊接速度快，焊縫區金屬快速熔化快速凝固，焊縫區晶粒組織來不及長大。圖3c 為6061 側熔合線組織，在靠近熔合線一側出現明顯細小的等軸晶，在靠近焊縫處，同樣出現了方向性較強、垂直于熔合線的柱狀晶，說明接頭處晶粒組織是沿激光焊焊后散熱較快方向的反方向生長，在焊接熱作用的影響下，HAZ 區處晶粒組織有所長大，向焊縫內部延伸，在熔合線附近部分區域出現Mg2Si 強化相聚集，分布不均勻，提高了接頭強度。
3.3 顯微硬度分析
接頭硬度試驗按照GB/T 2654—2008《焊接接頭硬度試驗方法》執行，以焊縫中心為原點向兩側分別進行硬度測試，測試結果如圖4 所示。硬度最低值出現在5182 側，受激光焊熱作用影響，在5182近縫區硬度值較低，最低硬度為57.9 HV0.1，但在HAZ 區處并未出現明顯的軟化區，這是因?yàn)?182鋁合金為不可熱處理的強化鋁合金。6061 側硬度最低值出現在HAZ 區，且焊縫位置硬度高于HAZ，說明在HAZ 區出現了明顯的軟化區，該區域晶粒組織粗大，抗壓能力較差，力學性能低。

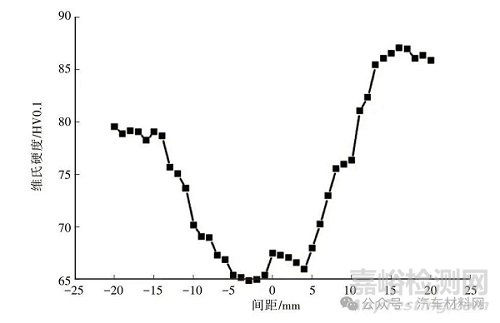

圖4 顯微硬度曲線
3.4 焊接接頭力學性能分析
選用島津AG-X 100KNH 型電子萬能實驗機進行橫向室溫拉伸試驗，拉伸試樣規格為180 mm×30 mm 的非標尺寸，由于2 種母材為異厚度焊接，拉伸試驗結果僅給出最大拉伸力，最大抗拉強度為最大拉力（N）與斷面橫截面積（mm2）的比值，焊接試驗件力學檢測結果如表4所示。

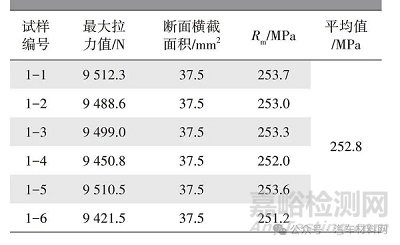

表4 力學性能測試結果
當光斑的2/3 在厚板6061 側時，接頭平均抗拉強度為252.8 MPa，斷裂位置在薄板熔合線位置，與硬度檢測結果中最低硬度值出現在5182 側相符，5182 為厚度為1.5 mm 的薄板，拉伸強度明顯低于厚度為3 mm 的6061-T6，且異種合金在焊接過程中，接頭處合金元素重新分布，激光焊作用到母材表面時，母材迅速熔化，Mg 元素發生劇烈汽化，稀釋了形成第二相的元素，降低了強化效果。對拉伸斷口進行電鏡掃描，結果如圖5 所示，韌窩數量較多且深，分布較均勻，斷口表面存在滑移分離，呈現出蛇形滑動特征，撕裂楞上分布有細小的韌窩，為韌性斷裂[12-13]。
圖5 拉伸斷口SEM
4 結論
a. 采用激光填絲焊對5182/6061 異種合金進行焊接時，焊縫表面成型良好，無表面缺陷。
b. 6005A、5182 鋁合金母材中的晶粒都為纖維狀，焊縫區為明顯等軸晶，組織從上到下由樹枝晶逐漸轉變?yōu)榧?xì)小等軸晶，越靠近圓弧形邊界，晶粒越粗大。
c. 硬度最小值出現在5182 側熔合線區域，最低硬度為57.9 HV0.1；6061 側硬度最小值出現在HAZ 區，說明6xxx 系合金HAZ 區存在明顯的軟化區。
d. 接頭平均抗拉強度為252.8 MPa，斷裂位置在5182 側，斷口SEM 結果顯示韌窩數量較多且深，分布較均勻，斷裂方式為韌性斷裂。
來源：期刊《汽車工藝與材料》作者：金鑫 祝哮 王東輝 唐鴻洋 周金旭 葉樹茂（遼陽象嶼鋁業有限公司，遼陽 111003）
