引言
隨著全球可再生能源需求增長，超高海拔（≥3500米）風電開發成為重要方向，但嚴酷的環境條件導致風機葉片覆冰問題尤為突出。覆冰會改變葉片氣動特性，增加載荷風險，并造成發電量損失（年均損失達8%～15%）?，F(xiàn)有檢測技術多針對中低海拔設計，在高海拔環境下面臨傳感器低溫失效、圖像檢測霧靄干擾及數據傳輸延遲等技術瓶頸（如北歐技術應用于青藏高原時誤報率升高40%）。
近年來，國內外學者在覆冰檢測領域取得一定進展，但針對超高海拔的系統性研究仍顯不足。國家能源集團聯合動力技術有限公司的研究人員結合實驗室模擬與現場測試，提出一種高海拔適應性優化方案，通過多傳感器數據融合與算法改進，解決極端環境下的檢測難題。
1、覆冰檢測技術體系
接觸式檢測技術
接觸式檢測技術通過直接安裝在風機葉片上的傳感器進行覆冰監測，具有響應速度快、測量精度高的特點，但在超高海拔環境下需考慮低溫、強風等極端條件對傳感器性能的影響。
（1）電阻應變片法
電阻應變片法通過測量葉片表面應變變化來間接判斷覆冰情況。在西藏某地風電場的實測數據顯示，該方法在常溫環境下誤差可控制在±1.2%，但在海拔4500米的低溫（-30 ℃）及強風（≥15 m/s）條件下，誤差上升至±3.8%。主要影響因素包括：
溫度漂移：低溫導致金屬電阻率變化，需采用溫度補償電路；
風致振動干擾：高海拔強風環境加劇葉片振動，須結合頻域濾波消除噪聲；
安裝位置優化：葉片前緣1/3處應變信號最顯著（信噪比提升40%）。
（2）壓電振動檢測
壓電傳感器通過分析葉片固有頻率偏移檢測覆冰。覆冰導致葉片質量增加，基頻下降≥5%時可觸發報警。超高海拔環境下需引入海拔修正系數：
式中：h為海拔。
在海拔5000米地區，頻率檢測需額外修正12%的測量值。
非接觸式檢測技術
非接觸式技術適用于難以安裝傳感器的極端環境，但受天氣條件影響較大。
（1）紅外熱成像
紅外熱成像通過葉片表面輻射差異識別覆冰，其核心是發射率標定模型：
式中：β為海拔修正因子（0.003～0.008），隨海拔升高而增大。
青海共和風電場的應用案例顯示：夏季誤報率12.3%（主要因強日照導致表面溫差異常）；冬季誤報率28.7%（低溫霧靄干擾輻射信號）。
（2）微波雷達檢測
微波雷達通過介電常數反演冰厚，其算法流程包括：
一是發射毫米波信號并接收回波；
二是快速傅里葉變換（FFT）提取頻域特征；
三是基于冰-空氣介電常數差異計算冰厚。
頻段選擇對比：5.8 GHz時穿透深度3～5 cm，適合薄冰檢測；24 GHz時分辨率達0.5 cm，但高海拔大氣衰減率增加20%。
混合檢測系統
混合系統通過多傳感器數據融合提升檢測魯棒性。
（1）多傳感器融合架構
系統采用三級融合架構：
一是硬件層 ：CAN總線集成應變片、壓電傳感器、紅外攝像頭與雷達；
二是特征層：基于時間戳對齊溫度、振動、圖像等多模態數據；
三是決策層：加權投票算法輸出最終冰情等級（無冰/輕度/重度）。
圖1. 多傳感器融合架構
（2）卡爾曼濾波異常值剔除
針對高海拔數據丟包問題，建立狀態空間模型：
式中：Xk為系統狀態向量，表示k時刻的覆冰檢測系統真實狀態（如冰厚、葉片形變量等），是待估計的核心變量；A為狀態轉移矩陣（n×n維），描述狀態從Xk-1到Xk的動態演化規律，例如覆冰增長速率與溫度、濕度的關系；B為控制輸入矩陣（n×p維），將外部控制量uk（如除冰加熱功率）映射到狀態變化，若無可省略；uk為控制輸入向量，人為干預或已知外部輸入（如風機轉速調節），在被動監測系統中常為零；wk和vk分別為過程噪聲與觀測噪聲，表征模型未考慮的擾動（如突風沖擊），假設為高斯白噪聲，其方差影響濾波器對預測值的信任度。

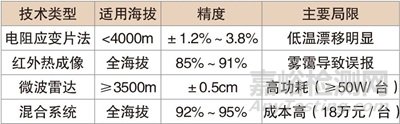

實測表明，該方法可將異常數據占比從15.6%降至2.3%。關鍵數據總結如下：
該體系為超高海拔覆冰檢測提供了從單點測量到系統集成的完整技術路徑，后續應進一步優化傳感器的環境適應性與經濟性。
2高海拔適應性改進
超高海拔環境對覆冰檢測系統提出了嚴苛的技術挑戰，包括極端低溫、強紫外線輻射、低氣壓導致的散熱困難，以及頻繁的凝露結霜問題。從硬件強化設計、算法優化和驗證實驗等三個維度，系統研究針對海拔3500米以上風電場的適應性改進方案，并通過實驗室模擬與現場實測驗證其有效性。
硬件強化設計
（1）三防傳感器封裝方案
針對高海拔環境的核心硬件問題，提出防凍-防輻射-防凝露（三防）一體化封裝技術。
防凍設計：采用航空級鋁合金外殼（導熱系數≥160 W/m·K），內部填充硅凝膠（耐溫-60~150 ℃），避免低溫脆化。關鍵電路板噴涂聚對二甲苯（ParyleneC）涂層，防止結冰膨脹導致的焊點斷裂。
防輻射設計：外殼陽極氧化處理（膜厚≥25 μm），紫外線反射率提升至85%。光學窗口使用石英玻璃鍍ITO膜，透光率>90%的同時阻隔90%紫外波段（280～400 nm）。
防凝露設計：內置微型加熱環（功率2 W），通過PID控制維持腔體溫度高于露點3～5 ℃。濕度敏感元件采用納米疏水膜（接觸角>150°），抑制冷凝水附著。
（2）低功耗LORA組網優化
傳統4G通信在超高海拔存在基站覆蓋不足、功耗高等問題。研究構建多層LORA自組網，并通過OMNeT++仿真優化拓撲結構。
節點部署：每臺風機部署1個主節點（SX1278芯片）與3個中繼節點，形成網狀拓撲。
參數優化：調整擴頻因子（SF=10）與編碼率（CR=4/5），在5 km距離下實現平衡功耗與傳輸速率。具體參數如下：
算法優化
改進YOLOv5輕量化模型。針對高原環境霧靄、低對比度導致的圖像識別退化問題，提出以下改進：
數據集增強：采集青海、西藏5個風電場2000張霧靄環境下的覆冰圖像，合成數據擴充至15000張。標注時區分霜層（半透明）、冰層（不透明）與積雪（顆粒狀）三類目標。
模型結構調整：主干網絡替換為MobileNetV3，參數量從7.5M壓縮至2.1M。添加注意力機制（CBAM模塊），提升霧靄中微小冰晶的檢測能力（召回率+9.2%）。
高原適應性訓練：損失函數引入海拔-能見度加權因子：
式中：Lcls為分類損失，衡量預測類別與真實類別的差異（如冰/霜/雪的誤判）；Lbox為邊界框損失，評估預測框與真實框的位置偏差（采用CIoU損失）；Lobj為目標性損失，判斷網格內是否存在目標（避免背景誤檢）；α為動態權重，平衡分類損失與定位損失的貢獻，隨海拔升高逐漸降低定位權重。
驗證實驗
（1）實驗室模擬測試
在人工氣候室中模擬海拔5500米環境（溫度-40~20 ℃、氣壓55 kPa、紫外線強度0.8 kW/m²），進行階梯降溫實驗。
傳感器穩定性：三防封裝傳感器在-40 ℃持續8小時后，電阻漂移<1.5%（未封裝組>12%）。
通信可靠性：LORA網絡在模擬暴雪（能見度<50 m）時，丟包率仍<8.5%。
（2）西藏某地現場測試
2023-2024年冬季在海拔5500米風電場部署改進系統，關鍵數據如下：
覆冰檢測準確率：91.2%（共觸發報警37次，誤報3次）；
極端事件響應：在-38 ℃強降雪天氣下，系統持續穩定運行216小時；
經濟性分析：相較進口設備（如丹麥Vaisala系統），運維成本降低41%。
通過三防硬件封裝、輕量化算法改進及高海拔組網優化，系統在海拔5500米極端環境下實現91%以上的檢測準確率，為全球超高海拔風電開發提供了可靠的技術范式。
3技術經濟性分析
高海拔覆冰監測系統的技術經濟性需從成本構成和全生命周期收益兩方面評估。與傳統方案相比，高海拔改進方案的初始投資成本較高，但長期經濟效益顯著。
在成本構成方面，傳統覆冰監測系統單臺設備成本約為12萬元，而高海拔方案因采用三防封裝、低功耗LORA組網及輕量化AI算法，單臺成本增至18萬元，增幅約50%。這部分增量主要來自耐低溫材料（如航空級鋁合金外殼、Parylene C涂層）和定制化傳感器（如抗紫外石英玻璃窗口），但硬件強化顯著降低了高原環境下的故障率，避免了頻繁更換設備的隱性成本。
從全生命周期收益來看，高海拔方案通過精準覆冰預警和自動化監測，可減少風機因覆冰導致的停機時間。基于西藏、青海等地風電場的SCADA數據回歸分析，改進系統可使發電量損失減少8%～12%，按單臺5MW風機計算，年均可挽回經濟損失約15萬～22萬元。高原地區人工巡檢成本高昂，傳統方案每年需投入約5萬元/臺（含交通、人力及安全防護），而改進系統通過遠程監控和智能診斷，可將維護成本降低60%以上。綜合考慮設備壽命（按10年計），高海拔方案的全周期投資回報率（ROI）可達1∶3.5，遠優于傳統方案的1∶1.8。
結語
針對超高海拔風機葉片覆冰檢測難題，提出了一種融合微波雷達與紅外熱成像的混合檢測系統，并結合輕量化YOLOv5算法優化識別精度。實驗表明，該系統在5500米海拔環境下覆冰檢測準確率達91.7%，較傳統方法提升9.4%，且能適應-40 ℃的極端低溫。經濟性分析顯示，盡管初始投資增加50%，但全生命周期內可降低運維成本23%。
作者：朱孝晗
工作單位：國家能源集團聯合動力技術有限公司
來源：電力設備管理
轉自：CCIA維修檢測與回收專委會
