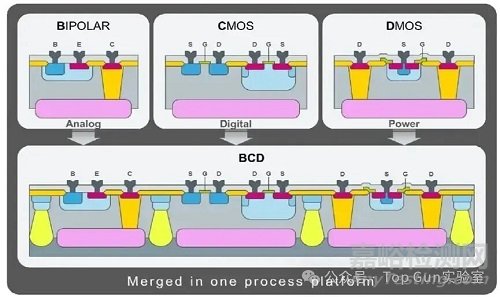

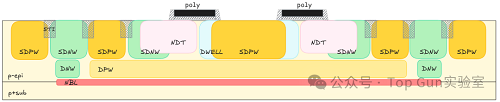

當芯片需要同時處理數字邏輯、精密模擬和高壓功率信號時，BCD工藝便成為了不二之選。今天，讓我們再次化身“微觀建筑師”，深入BCD工藝的核心——LDMOS，一層層地揭開它如何在一塊硅片上同時實現高電壓、大電流與高集成度的奧秘。
1. P+ 襯底：低阻的基石
工藝：采用直拉法生長的低電阻率P型單晶硅，并進行背面研磨減薄，以優化散熱和封裝。
目的：
電學：作為高壓器件的公共地端，提供低阻電流路徑。
散熱：為流經LDMOS的大電流提供高效的熱量散發通道。
版圖思考：整個芯片的地電位由此定義。LDMOS的源極最終將通過P-外延和P+襯底連接到地。

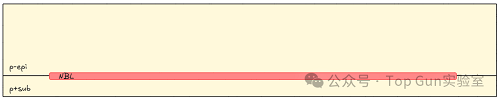

2. N+ 埋層：隱秘的“地下漏極”
工藝：在襯底上進行銻注入，并經過長時間的高溫推進，形成深層的N+區。
目的：為LDMOS的漏極創建一個低電阻的垂直電流路徑，將表面的漏極電流引導至深處。
版圖思考：您繪制的NBL層，決定了這個“地下高速公路”的入口位置，必須與后續的深N阱精確對準。
3. P- 外延：高壓的“漂移空間”
工藝：在NBL和襯底之上，外延生長一層厚度和電阻率都經過精確控制的P-型硅層。
目的：
構筑漂移區：為LDMOS承受高電壓提供關鍵的低摻雜“漂移區”。
抑制閂鎖：與P+襯底共同構成抑制閂鎖效應的結構。
版圖思考：這層材料的質量直接決定了芯片的擊穿電壓。
4. 深N阱：引出"高壓島"
工藝：通過高能磷注入和高溫推進，將NBL從底部"引"到晶圓表面。
目的：在P-外延的"海洋"中，為LDMOS制造一個獨立的 "高壓島"。
版圖思考：您設計的 DNW 層，必須將高壓器件完全包圍，并與NBL有足夠的重疊。
5. 淺槽隔離：定義器件的"活動范圍"
工藝：通過刻蝕和氧化物填充，形成隔離槽。
目的：在器件內部定義有源區，實現晶體管之間的局部隔離。
版圖思考：STI的拐角是電場集中點，版圖上需使用圓角優化。
6. N- 漂移區：高電壓的"緩沖地帶"
工藝：通過光刻和磷注入，形成輕摻雜的N型區域。
目的：讓高壓主要降落在這個低摻雜區域上，避免電場峰值。
版圖思考：N- 區的長度和摻雜濃度是擊穿電壓與導通電阻的權衡核心。
7. 深P阱：在"島"內修建"隔離艙"
工藝：在DNW內部，通過高能硼注入及推進，形成深P型區。
目的：把NWELL和NDL隔離開，使兩者電位不同成為可能。
版圖思考：DPW 必須被完全包圍在 DNW 內，并為橫向擴散留出充足余量。
8. NWELL/PWELL：器件的基礎
工藝：通過光刻和離子注入形成標準電位的阱區。
目的：
構建LDMOS體區、隔離環等核心高壓結構。
實現高壓域內的電位隔離與調制。
版圖思考：
必須與漂移區、場板進行協同優化，確保電場分布均衡。
與低壓電路間必須設置隔離保護環，防止噪聲串?dāng)_。
9. 雙擴散阱DWELL：精密雕刻溝道
工藝：使用專用掩膜版光刻，進行精確硼注入與快速熱退火。
目的：
形成LDMOS的P型體區，定義溝道位置。
精確控制器件的閾值電壓。
版圖思考：DWELL 圖形直接定義了LDMOS的有效溝道區域，其與柵極和漂移區的相對位置決定了器件的關鍵電學參數。
10. 多晶硅柵：兼具開關與場板
工藝：LPCVD沉積多晶硅，并進行摻雜，最后刻蝕成形。
目的：
作為柵極：控制溝道的開啟與關斷。
作為場板：其延伸部分覆蓋在漂移區上方，調制表面電場。
版圖思考：多晶硅柵的場板長度是高壓器件版圖設計的核心參數。

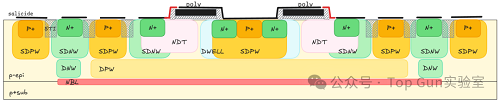

11. 源漏注入與硅化
工藝：形成P+和N+的重?fù)诫s區，并在非SAB區域形成TiSi?。
目的：形成低電阻的歐姆接觸。
版圖思考：源區的P+和N+注入間距影響接觸電阻和寄生BJT。圖中紅色區域?yàn)椴蛔龉杌膮^(qū)域。

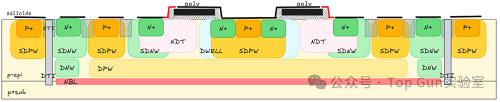

12. 深溝槽隔離：最后的"絕緣長城"
工藝：使用Bosch工藝進行深硅刻蝕，隨后進行側壁氧化、HDPCVD填充和CMP平坦化。
目的：實現高等級的電學隔離。
版圖思考：在此位置進行DTI，既確保了隔離效果，又避免了對器件核心區域的損傷。

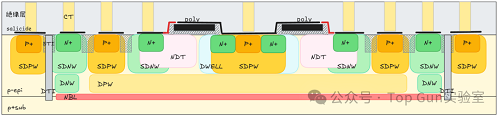

13. 前置金屬介質層與接觸孔
工藝：PECVD沉積厚氧化層，深孔RIE刻蝕，鎢填充，CMP平坦化。
目的：形成絕緣層并建立垂直連接。
版圖思考：深孔刻蝕的側壁坡角和鎢填充空洞是可靠性關鍵。

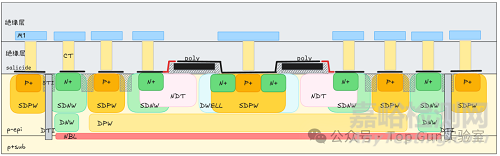

14. 架設“本地公路”：第一層金屬
工藝：沉積阻擋層和銅種子層 → 電鍍銅 → CMP
目的：METAL1負責最局部的互聯，布線密度最高。需嚴格遵守間距、寬度規則，并注意天線效應。
版圖思考：METAL1在BCD工藝中由于寄生溝道影響，并不適合走高壓線。

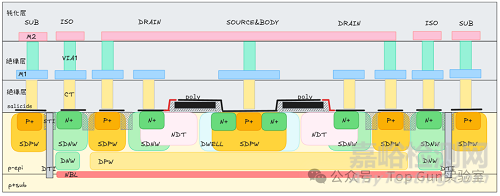

15.構建“城市立交”：通孔與高層金屬
工藝：與M1和接觸孔類似，層層堆疊。
目的：高層金屬更厚更寬，用于全局布線、時鐘和電源網絡。你的布局規劃能力在此面臨考驗。
版圖思考：項目需要根據需求選擇合適的金屬層數和厚度，解決mask數量和版圖面積的沖突。

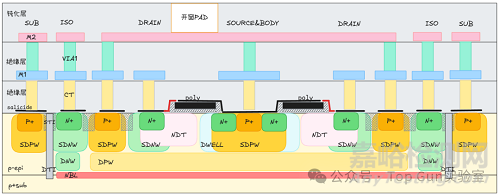

16. 鈍化層與焊盤開窗
工藝：沉積SiN鈍化層并開窗露出焊盤。
目的：保護芯片內部，提供封裝接口。
版圖思考：焊盤邊緣是應力集中點，需遵循設計規則。焊盤開窗與封裝息息相關，后期我們在封裝相關專題會仔細講解。
結語：工藝順序的智慧選擇
作為版圖工程師，把握每個工藝模塊的特性及其相互關系，使我們的設計在性能、可靠性和制造成本間找到完美平衡點。
當您在規劃版圖時，每一個層次的選擇都蘊含著對這座"微觀城市"未來命運的深刻洞察——這正是版圖工程師的價值所在。
【思考與互動】
本次分享僅以韓國某0.18um BCD工藝舉例，BCD工藝與CMOS工藝不同，即使相同節點，相同foundry可能因?yàn)槟蛪褐档绕渌騧ask流程也不盡相同。
比如文中DPW在NWELL/PWELL之后制作，但是有的工藝DPW卻放在兩者
之前；文中DTI放在硅化之后，但有的工藝DTI放在POLY之前；文中沒寫LDD，但是T廠LDMOS的源端卻用了LDD。
通過這篇文章，我們只需要對BCD工藝有一個大概的映像就行，具體還需要大家結合自己所用工藝來學習！
