近日，天津市醫藥行業協會發布 T/TPPA 0011–2025《醫藥工業潔凈室（區）單向流設備氣流可視化測試技術規范》，該規范規定了醫藥工業潔凈室（區）內O-RABS、潔凈工作臺、層流罩、層流車、生物安全柜、隔離系統等單向流設備的氣流可視化測試方法，明確了氣流流型通用及針對不同設備的特定要求，從測試狀態要求、前期準備、測試周期、判定規則等方面圖文并茂地規范了氣流流型測試的全流程，并通過 4 個規范性附錄給出針對不同設備的特定測試方案，適用于醫藥行業單向流設備的氣流可視化測試與評估。
具體文件內容如下：
1 范圍
本文件規定了醫藥工業潔凈室（區）單向流設備氣流可視化測試的方法。
本文件適用于醫藥工業潔凈室（區）單向流設備氣流可視化的測試，單向流設備包括開放式限制進出隔離系統(O-RABS)、潔凈工作臺、層流罩、層流車、生物安全柜和隔離系統。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 41918-2022 生物安全柜
GB 50457-2019 醫藥工業潔凈廠房設計規范
JJF 2053-2023 潔凈工作臺性能參數校準規范
ISO 14644-3:2019 Cleanrooms and associated controlled environments —Part 3: Test methods
藥品生產質量管理規范（2010年修訂）無菌藥品附錄
EU The Rules Governing Medicinal Products in the European Union, Volume 4: EU Guidelines for Good Manufacturing Practice for Medicinal Products for Human and Veterinary Use — Annex 1: Manufacture of Sterile Medicinal Products
FDA Sterile Drug Products Produced by Aseptic Processing — Current Good Manufacturing Practice
3 術語和定義
下列術語和定義適用于本標準。
3.1 氣流流型 airflow pattern
空氣的流動形態和分布狀態。
[來源：GB 50457-2019,2.0.11]
3.2 潔凈區 clean area
空氣懸浮粒子和微生物濃度，以及溫度、濕度、壓力等參數受控的醫藥生產房間或限定的空間。
[來源：GB 50457-2019,2.0.1]
3.3 單向流 unidirectional flow
空氣朝著同一方向、以穩定和均勻的方式、以足夠速度流動的氣流，可持續將微粒從關鍵操作區域或檢測區掃除的氣流。
[來源：藥品生產質量管理規范（2010年修訂）無菌藥品附錄，有修改]
3.4 靜態 at-rest
所有生產設備均已安裝就緒，但沒有生產活動且無操作人員在場的狀態。
[來源：藥品生產質量管理規范（2010年修訂）無菌藥品附錄]
3.5 動態 in operation
生產設備運行并有規定數量的操作人員在現場操作或模擬操作的狀態。
[來源：藥品生產質量管理規范（2010年修訂）無菌藥品附錄]
3.6 開放式限制進出型隔離系統 open-restricted access barrier systems (O-RABS)
指提供一個封閉但未密封環境的系統，該環境通過使用硬質外殼和整合在系統上的手套將內部環境與周圍環境分開以滿足特定的空氣質量條件（用于 A 級無菌工藝）。RABS 的內表面應經過殺孢子劑消毒和凈化。操作人員使用手套、半身服、快速傳遞系統和其他集成的傳輸端口來執行操作或?qū)⒉牧蟼鬏數?RABS 內部。根據設計，門幾乎不被打開，僅在嚴格的預先定義的條件下打開。
3.7 潔凈工作臺 clean bench
由方向單一、流線平行并且速度均勻穩定的單向流流過有效空間的潔凈工作臺。
[來源：JJF 2053-2023,3.1，有修改]
3.8 層流罩 laminar flow hood
一種可提供局部潔凈環境的空氣凈化單元。是將空氣以一定的風速通過高效過濾器后，形成均流層，使?jié)崈艨諝饬鞒蕟蜗蛄鳎瑥亩ＷC工作區內達到工藝要求的潔凈度。
3.9 層流車 laminar flow car
可移動式層流罩，可提供局部潔凈環境的空氣凈化單元。采用垂直單向流的氣流形式，對背景房間空氣先進行預過濾，再通過高效過濾器使送風達到潔凈要求。整個設備可在背景房間內移動，滿足局部保護的使用需要。
3.10 生物安全柜 biosafety cabinet
負壓過濾排風柜，防止操作者和環境暴露于試驗過程中產生的生物氣溶膠。
[來源：GB 41918-2022,3.1]
3.11 隔離系統 isolator
指能夠經受反復內表面去除微生物污染，提供滿足 A 級空氣質量的內部工作區域的設備，可以為其內部提供與外部環境（例如周圍潔凈室空氣和人員）無間斷的持續隔離。
3.12 密閉式隔離器系統 closed isolator
通過與輔助設備的無菌連接實現物料轉移，而不是使用向周圍環境開口的方式，從而阻斷外部污染物進入隔離器內部。密閉系統在整個操作中保持密封狀態。
3.13 開放式隔離系統 opened isolator
允許在操作過程中通過一個或多個開口連續或半連續地傳遞和進出物料。開口的設計（如使用持續正壓）以阻斷外部污染進入隔離器。
4 單向流設備氣流流型要求
4.1 通用要求
4.1.1 靜態氣流
[4.1.1.1](4.1.1.1) 工作區氣流流向應與單向流氣流方向一致，沿單一方向呈平行流線，無逆流/湍流，無明顯變向和發散。
[4.1.1.2](4.1.1.2) 設備邊緣或設備門邊緣氣流不應流入保護區域。
4.1.2 動態氣流
各動態情況下不破壞氣流流型，氣流組織不應形成湍流。當不可避免地出現湍流時，該湍流不應經過高風險操作區。

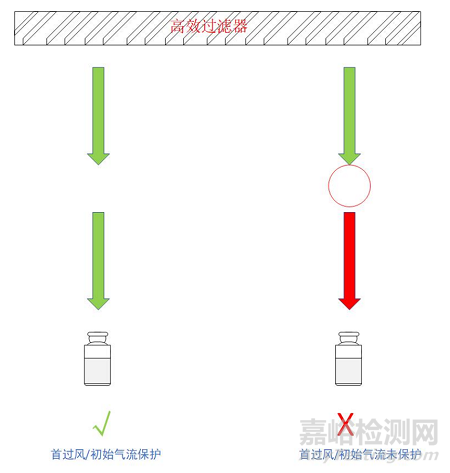

4.1.3 首過風/初始氣流
產品應受到首過風/初始氣流保護，見圖1。
圖1 首過風/初始氣流示意圖
4.1.4 氣流流向
氣流應由風險高的一側流入風險低的一側，見圖2。

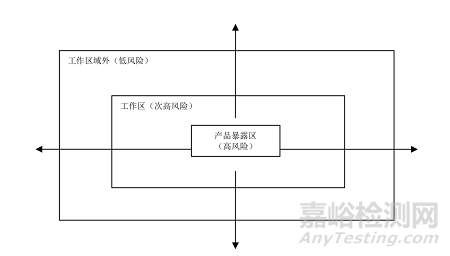

圖2 產品風險劃分示意圖

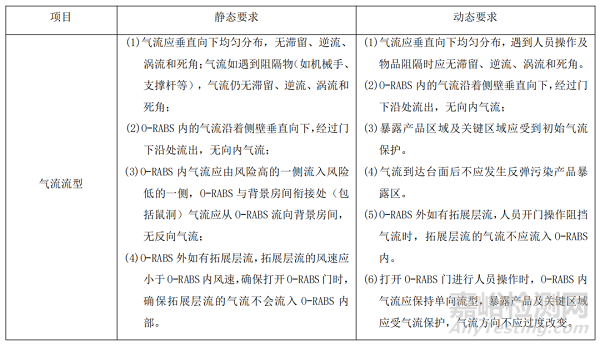

4.2 O-RABS

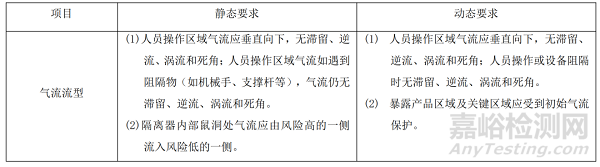

O-RABS氣流流型除應符合4.1通用要求外，還應符合表1規定。
表1 O-RABS氣流要求
4.3 潔凈工作臺

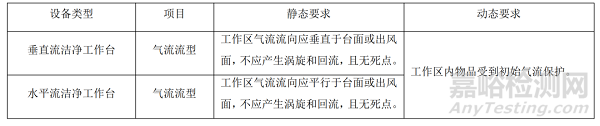

潔凈工作臺氣流流型除應符合 4.1 通用要求外，還應符合表 2 規定。（參考：JJF 2053-2023 潔凈工作臺性能參數校準規范，有修改）
表 2 不同類型潔凈工作臺氣流要求
4.4 層流罩/層流車

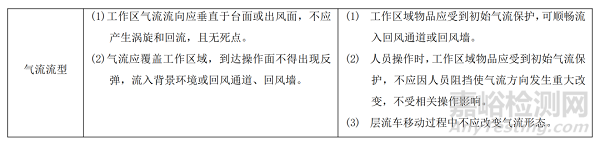

層流罩/層流車氣流流型除應符合 4.1 通用要求外，還應符合表 3 規定。
表3 層流罩/層流車氣流要求

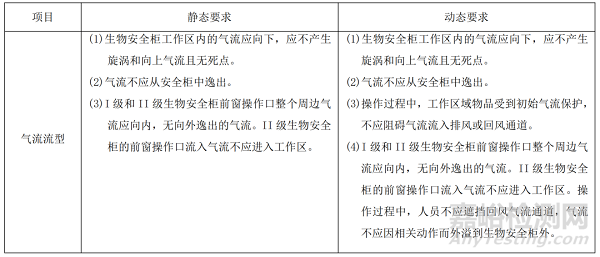

4.5 生物安全柜
生物安全柜氣流流型除應符合4.1通用要求外，還應符合表4規定。
表4 生物安全柜氣流要求
4.6 隔離系統
隔離系統氣流流型除應符合4.1通用要求外，還應符合表5規定。
表5 隔離系統氣流要求
5 單向流設備氣流可視化測試方法
5.1 測試步驟T/TPPA 0011-2025
5.1.1 進行氣流測試設計研究（包括發煙量和發煙管長度的選擇、待測設備、環境氣流速度和方向測試、測試高度、拍攝背景與角度選擇）。
5.1.2 開展氣流預測試的準備工作，進行模擬測試。
5.1.3 根據設備性能和實際使用情況，制定詳細的測試方案。測試方案包括但不限于：測試場景、測試場景合格標準、示蹤劑選擇、發煙位置、發煙方向、發煙流量確定、設置拍攝角度、視頻處理要求、方案和報告審批要求。
5.1.4 根據經驗證和批準的測試方案進行正式測試。
5.1.5 并評價測試結果，獲得相關部門批準。
5.2 風速測定
進行氣流可視化檢測前應根據相關標準進行風速測定，并合格；單向流系統應在工作區域提供0.36m·s-1～0.54 m·s-1 (指導值)范圍內的均勻風速，風速測定應與氣流可視化研究相關聯。風速的測定方法可參考ISO 14644-3:2019 Cleanrooms and associated controlled environments—Part 3: Test methods.
5.3 氣流可視化檢測
5.3.1 氣流目測法
氣流流型的可視化測試，宜采用氣流目測法。利用示蹤劑粒子的特性，直接目測得到氣流方向或因干預引起的波動方向，并用記錄裝置，如攝像機記錄下資料。示蹤微粒不應對潔凈區（室）造成污染，并能準確地跟隨氣流的流向。
5.3.2 測試用示蹤劑
應選擇中性浮力物質，如條件不允許，也可使用干冰、注射用水、純化水或醇類示蹤劑等。示蹤劑的選擇需經過評估，確定殘留不會影響環境和設備的使用，必要時制定去除殘留的方法。
中性浮力的測試方式：可在非層流房間內進行小濃度發煙，顆粒需盡量在空中懸浮，不能過輕上漂，也不能過重下沉。
5.3.3 發煙位置
發煙管的布置，不應對氣流產生干預，同樣也不應對正常的操作產生影響，宜采用固定發煙管，一個或多個，不宜使用移動發煙管（必須移動場景除外）。
[5.3.3.1](5.3.3.1) 靜態測試
a) 可在高效過濾器下15 cm～30 cm位置發煙，關注氣流整體流向；
b) 根據實際情況，可選擇在過濾器中心線一處發煙或增加多個發煙位置,見圖3，a和圖3，b；
c) 發煙管設置方向應證明氣流由高風險區域流入低風險區域,見圖3，c。

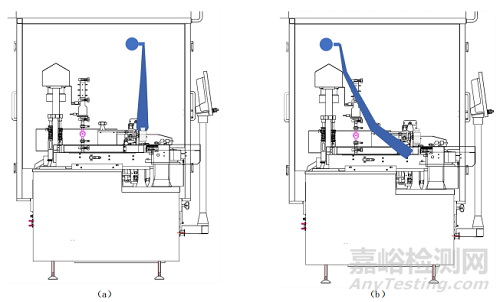

圖 3 靜態測試發煙位置示意圖
5.3.3.2 動態測試
可在操作面以上適當位置發煙觀察局部氣流形態，關注操作過程中氣流的變化細節。
圖4 動態測試發煙位置示意圖
5.3.4 發煙方向
出煙口宜垂直于氣流方向或向高效過濾器方向傾斜，盡量減小初始煙霧偏離。不宜距離設備側壁/防護門過近，若距離較近可背向壁板發煙，防止煙霧回彈，見圖4。
5.3.5 發煙流量
a) 發煙量應根據實際情況進行調整。
b) 煙霧不宜過大，需始終可以識別到背景顏色，便于識別氣流走向。
c) 煙霧不宜過小，測試時需能夠觀察到氣流尾流離開單向流設備或到達出風口位置。
5.3.6 拍攝設備
a) 宜采用不低于1080p，60幀率以上的拍攝設備，記錄快速流動的煙霧、短暫的干預瞬間（如開門等）。
b) 視頻無畸變的拍攝設備。
c) 視頻應有時間戳。
5.3.7 拍攝范圍和拍攝角度
靜態拍攝可根據發煙量的覆蓋范圍進行拍攝；如面積過大，可進行分段拍攝，但應保證整條生產線都經過測試；拍攝角度需完整記錄發煙位置到回風口位置影像。
動態拍攝應包括設備整體運轉狀態及人員干預動作，拍攝范圍與靜態一致；拍攝角度需完整記錄發煙位置到回風口位置，以及人員/設備操作動作影像。
拍攝角度宜至少選擇2個角度同時進行拍攝，拍攝設備時間保持一致；視頻應有時間戳，歸檔視頻時宜記錄文件的大?。ㄗ止?jié)），原始視頻不得篡改剪輯。
5.3.8 輔助設施
a) 宜合理使用燈光幫助煙霧清晰呈現。
b) 合理使用顏色反差較大的幕布，但幕布不得影響或改變設備設施原有結構和氣流流向（宜放置拍攝位置較遠或外部）。
5.3.9 視頻資料的管理
a) 為了方便查閱對比，除保留原始視頻外，同場景多角度視頻可進行二次編輯，編輯時可將多角度視頻在同一畫面里同步播放。
b) 視頻文件（夾）名稱應方便查閱，如理瓶盤碎瓶處理等。
5.4 氣流形態判定
應采用影像記錄技術進行氣流目測，影像記錄可以與示蹤劑注入法結合，用攝像機記錄粒子圖像得到氣流流型，依據設備標準加以判定。
6 測試要求
6.1 測試狀態
6.1.1 對單向流設備的氣流可視化測試應分別在“靜態”和“動態”狀態下進行。
6.1.2 動態可分為：
a) 固有動作—是指設備或設施固有的機械動作、生產過程必須的人員操作動作；
b) 干預動作—是指在設備運轉前和運轉期間，發生故障，如卡瓶、碎瓶等問題，必須要進行設備的維修或產品的碎渣的清理等人員操作。
6.2 干預動作模擬
執行“動態”氣流可視化測試時，應具備動態生產條件或動態生產模擬條件，應對生產流程中的固有操作（含設備機械動作）和干預動作進行模擬。
應根據生產工藝及單向流設備使用的實際情況確定常規干預動作，除在單向流設備內的操作外，在背景區域的相關聯操作如手消毒、單向流設備門清潔等都需要進行模擬；對操作過程中需要打開單向流設備門的動作，如單向流設備周圍有局部拓展層流，需也對拓展層流進行動態測試。
6.3 測試前準備
6.3.1 測試人員
應包括日常生產操作人員、現場質量管理人員、測試人員等。
6.3.2 測試用品
測試用示蹤劑、可拍攝視頻的設備、模擬生產所需的設備配件、包材、耗材等。
6.3.3 儀器
[6.3.3.1](6.3.3.1) 水霧發生器或油霧發生器、攝像設備、支架（如適用）、強光光源。
[6.3.3.2](6.3.3.2) 如需使用黑色幕布，需考慮幕布放置位置不得干擾或改變氣流流向。
6.3.4 其他事項
[6.3.4.1](6.3.4.1) 根據設備平面對送風口、回風口、手套、設備操作門及各層流單元進行編號。
[6.3.4.2](6.3.4.2) 確定各工位的操作動作、干預動作和負載物料運行數量。
[6.3.4.3](6.3.4.3) 確定煙霧發生器放置位置、發煙方向以及可攝像設備等。
[6.3.4.4](6.3.4.4) 確認風速在可接受范圍內，通常A級風迎接受標準為0.36 m·s?¹～0.54 m·s?¹（指導值）。
[6.3.4.5](6.3.4.5) 進行氣流流型拍攝前應確認以下信息：
a) 房間壓差處于受控狀態。
b) 空調系統及相關設備已完成相關驗證并符合要求，例如HEPA完整性測試和風速測試。
c) 單向流設備上的關鍵儀表在計量有效期內。
d) 單向流設備運行參數與實際生產一致。
e) 單向流設備處于正常運行狀態。
6.4 測試周期
6.4.1 首次測試：單向流設備到場完成安裝后，應對設備的氣流流型進行可視化測試。
6.4.2 再測試：建議定期測試，周期可依據風險評估及法規規范制定。當發生下列情況時，應評估確定是否需要再次檢測。
a) 單向流設備發生重大維修（如更換過濾器）。
b) 生產工藝操作發生變化。
c) 運行參數發生改變。
6.5 判定規則
測試結果全部符合本文件要求時，可判該設備氣流流型為合格。
附錄A
（規范性）
O-RABS示蹤劑注入法氣流可視化測試方法
A.1 儀器與試劑
A.1.1 儀器
參見6.3.3。
A.1.2 試劑
參見5.3.2。
A.2 檢測方法
O-RABS氣流可視化測試方法按以下步驟進行：參見6.3.4。
A.2.1 靜態氣流檢測方法
（1）O-RABS內部靜態氣流測試。發煙排管安放位置參考[5.3.1.2](5.3.1.2)，發煙方向參考[5.3.1.3](5.3.1.3)，應確保煙霧發生范圍可覆蓋拍攝區域，且被清晰可見，架設2-3臺攝像機，記錄O-RABS內部靜態時各部位的氣流形態，如送風氣流形態、操作臺面、在線監測裝置、灌裝泵等處氣流形態，氣流從設備邊緣與O-RABS門之間流出設備的氣流形態。
（2）房間開關門對O-RABS氣流的影響?？疾旆块g門快速開關過程中對O-RABS內部氣流的影響、對流出氣流的影響、考察是否因房間壓力變化導致氣流從不潔凈區域流入O-RABS。
A.2.2 動態氣流檢測方法
（1）考察固有動作的氣流形態。在設備運轉前和運轉期間，考察O-RABS內設備進出料門、穿墻孔或鼠洞等位置、手套箱操作、正常監測、上料、取樣、暴露產品區域及關鍵區域、設備負載運行時的動態氣流、考察氣流到達臺面后是否發生反彈污染產品暴露區。
（2）考察干預動作的氣流形態。在設備運轉前的設備組裝過程和運轉期間設備發生故障，如卡瓶、碎瓶以及設備的維修或產品的碎渣的清理等操作，關鍵部件的組裝操作應受初始氣流保護，且不應引入背景氣流。
（3）考察O-RABS開門操作的氣流形態。打開O-RABS門時，內部氣流能否相對保持單向流狀態，使暴露產品及關鍵區域受氣流保護；考察開門時是否有背景氣流流入O-RABS內部。
（4）考察開關房間門動作對O-RABS開門操作的氣流影響?？疾焓欠裼斜尘皻饬髁魅隣-RABS內部；打開O-RABS門時，內部氣流能否相對保持單向流狀態，使暴露產品及關鍵區域受氣流保護。
A.2.2.1 拍攝對象
針對不同的動作進行分類進行拍攝，參見6.1，可分為固有機械動作、固有人員動作、人員干預動作。
例如：設備或物品傳遞（開門或內部）、設備組裝、浮游菌采樣儀或懸浮粒子取樣儀取樣、傳送帶運轉、物品經過鼠洞、機械臂動作、廢料剔除等
A.2.2.2 拍攝方法
發煙排管安放位置參考5.3.3，發煙方向參考5.3.4，應確保水霧濃度可覆蓋拍攝區域，且被清晰可見，架設2-3臺攝像機。
A.2.2.3 注意事項

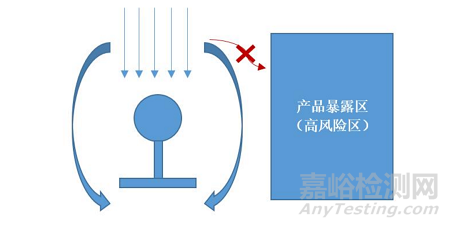

發煙（霧）應覆蓋相關動作上方及周邊。如：浮游菌采樣器在未開啟狀態下，經過浮游菌采樣器的氣流不應反彈至高風險區或產品暴露區（圖A.1）。浮游菌采樣器處于開啟狀態下時，應設置經過驗證的采樣流速，確保對其上方氣流形態不產生干擾。
圖 A.1 浮游菌采樣器在未開啟狀態下氣流示意圖
A.3 要求
結果應符合 4.1 和 4.2 的要求，則 O-RABS 的氣流流型可被認可。
附錄B
（規范性）
潔凈工作臺/層流罩/層流車示蹤劑注入法氣流可視化測試方法
B.1 儀器與試劑
B.1.1 儀器
參見6.3.3。
B.1.2 試劑
參見5.3.2。
B.2 檢測方法
潔凈工作臺/層流罩/層流車氣流可視化測試方法按以下步驟進行:參見6.3.4。(參考:JJF 2053-2023 潔凈工作臺性能參數校準規范，有修改)
B.2.1 垂直單向流潔凈工作臺
采用可視煙霧檢測，將工作臺的氣流流速設置為生產廠商規定的最低值，并將玻璃窗開啟到廠商規定的額定值狀態運行，煙霧在位于工作臺高度約15cm，分別于:a)距離窗前內側約15cm; b)工作區域1/2深度; c)距離后側壁板約15cm處。
從一側壁到另一側壁，觀察(目視或拍照錄像)記錄煙霧流動。
B.2.2 水平單向流潔凈工作臺
采用可視煙霧檢測，將工作臺的氣流流速設置為生產廠商規定的最低值狀態運行a)在散流裝置前方約15cm，距離頂端約15cm的位置; b)在散流裝置前方約15cm，工作臺面高度中心點;c)在操作口內側約15cm，工作臺面上方約15cm的位置。
從一側壁到另一側壁，觀察(目視或拍照錄像)記錄煙霧流動。
B.2.3 層流罩/層流車氣流狀態
考察層流罩或?qū)恿鬈噧?nèi)靜態氣流時，發煙排管先置于高效過濾器下方，若使用直排發煙管時，將發煙管懸掛于高效下15cm~30cm處或檢測位置上方約50 cm處，若使用單個發煙口時，需從設備的一端緩慢移動到另一端。發煙方向與氣流方向垂直，距離側壁至少約10 cm，拍攝內部靜態的工作氣流狀態?？疾鞂恿髡?層流車內動態操作氣流時，發煙排管固定于高效過濾器下方，使用直排發煙管或單個發煙口時，需將發煙管懸掛于高效下15 cm ~ 30 cm處或檢測位置上方約50 cm處，發煙方向與氣流方向垂直，距離側壁至少約10 cm，拍攝模擬實際生產操作時的氣流狀態。另外，需要考察層流車移動過程中氣流形態。
B.3 要求
B.3.1 結果符合4.1和4.3的要求，則潔凈工作臺的氣流流型可被認可。
B.3.2 結果符合4.1和4.4的要求，則層流罩/層流車的氣流流型可被認可。
附錄C
（規范性）
生物安全柜示蹤劑注入法氣流可視化測試方法
C.1 儀器與試劑
C.1.1 儀器
參見6.3.3。
C.1.2 試劑
參見5.3.2。
C.2 檢測方法
生物安全柜氣流可視化測試方法按以下步驟進行：
（1）確定各工位的操作動作、干預動作和物品擺放位置。
（2）確定水霧發生器放置位置、發煙方向以及攝像機、幕布（如適用）架設位置。
（3）下降氣流平均流速應在0.25 m·s?¹ ~0.50 m·s?¹ 之間，工藝操作時的指導值為0.36 m·s?¹ ~0.54 m·s?¹ 。
（4）流入氣流平均流速應符合Ⅱ級A1型生物安全柜流入氣流平均流速應不低于0.40 m·s?¹ ；Ⅱ級A2、B1、B2型生物安全柜流入氣流平均流速應不低于0.50 m·s?¹ 。
（5）下降氣流流速和流入氣流流速的檢測方法參照GB 41918-2022生物安全柜的相關標準執行。
（6）進行氣流流型拍攝前應確認以下信息：
a) 房間壓差處于受控狀態?？照{(diào)系統及相關設備已完成相關驗證并符合要求，例如HEPA完整性測試和風速測試。
b) 單向流設備上的關鍵儀表在計量有效期內。
c) 單向流設備運行參數與實際生產一致。
d) 單向流設備處于正常運行狀態。
e) 設備相關參數，如流入氣流流速、下降氣流流速應處于正常工作范圍內。

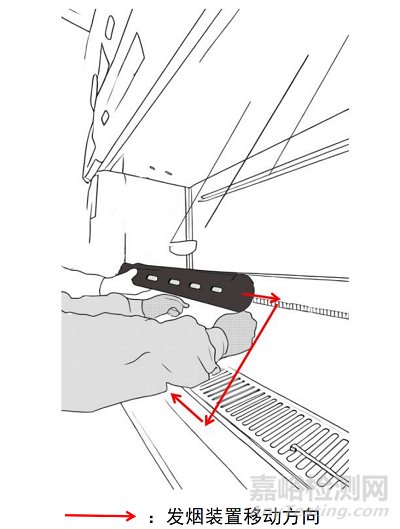

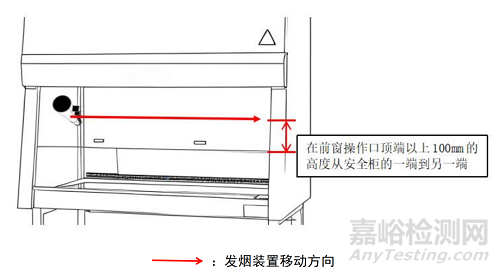

（7）考察設備下降氣流時，發煙排管先置于高效過濾器下方，沿工作臺面的中心線（平行于前窗操作口），在前窗操作口頂端以上100 mm的高度從安全柜的一端到另一端，發煙方向與高效過濾器（或操作臺面）平行，拍攝氣流狀態，安全柜工作區內的氣流應向下，應不產生漩渦和向上氣流且無死點，見圖C.1。
圖 C.1 設備下降氣流流型檢測示意圖

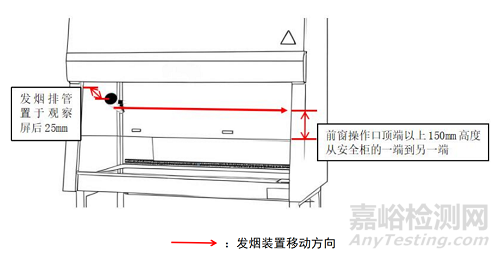

（8）考察觀察窗氣流時，發煙排管置于觀察屏后 25 mm，在前窗操作口頂端以上 150 mm 高度從安
全柜的一端到另一端，發煙方向與高效過濾器（或操作臺面）平行，拍攝氣流狀態，安全柜工作區內的
氣流應向下，應不產生漩渦和向上氣流且無死點，柜中無氣流逸出，見圖 C.2。
圖 C.2 觀察窗氣流流型檢測示意圖

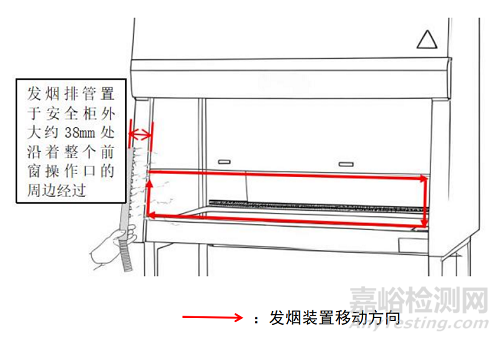

（9）考察前窗操作口邊緣氣流時，發煙排管豎置于安全柜外大約 38 mm 處沿著整個前窗操作口的
周邊經過，發煙方向與前窗開口面平行，拍攝氣流狀態，安全柜前窗操作口的整個周邊氣流應向內，且
發煙氣流不應進入工作區，見圖 C.3。
圖 C.3 前窗操作口邊緣氣流流型檢測示意圖

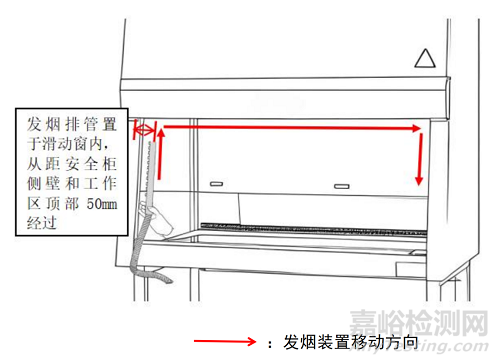

（10）考察滑動窗密閉性時，發煙排管置于滑動窗內，從距安全柜側壁和工作區頂部 50 mm 經過，
拍攝氣流狀態，柜中無氣流逸出，見圖 C.4。
圖 C.4 滑動窗密閉性氣流流型檢測示意圖

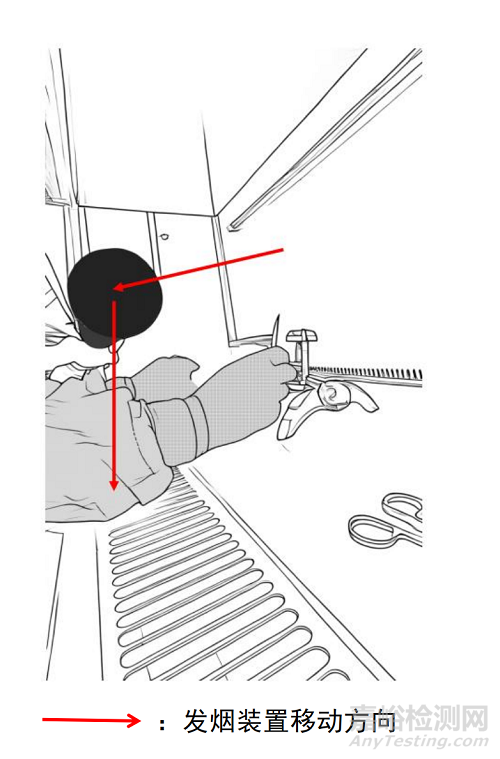

（11）考察動態操作氣流。發煙排管置于安全柜內，拍攝模擬實際操作時的氣流狀態，保證氣流覆
蓋操作人員手臂及工作區域，操作動作不會導致氣流逸出；發煙排管置于安全柜外操作人員附近，柜外
的氣流應向內且流入吸風口，不應因人員操作使氣流進入工作區，見圖 C.5， C.6。
圖 C.5 發煙管置于柜內動態氣流流型檢測
圖 C.6 發煙管置于柜外動態氣流流型檢測
C.3 要求
結果符合 4.1 和 4.5 的要求，則生物安全柜的氣流流型可被認可。
附錄D
（規范性）
隔離系統示蹤劑注入法氣流可視化測試方法
D.1 儀器與試劑
D.1.1 儀器
參見6.3.3。
D.1.2 試劑
參見5.3.2。
D.2 檢測方法
隔離系統氣流可視化測試方法按以下步驟進行：參見6.3.4. [參考:(1)EU The Rules Governing Medicinal Products in the European Union, Volume 4: EU Guidelines for Good Manufacturing Practice for Medicinal Products for Human and Veterinary Use — Annex 1: Manufacture of Sterile Medicinal Products. (2)FDA Sterile Drug Products Produced by Aseptic Processing — Current Good Manufacturing Practice.]
D.2.1 煙霧發生器或者發煙排管應放置于隔離器內部，將發煙排管固定于高效過濾器下方，發煙方向與高效過濾器（或操作臺面）平行，并確保門全部關閉。人員可通過隔離器上的手套來移動水霧發生器或者發煙排管，如可能，可將發煙排管用支架固定在操作平面上游。注意發煙排管不得靠側壁過近，避免影響發煙效果。
D.2.2 考察隔離系統內的氣流流型：
(1)靜態氣流：設備應處于非使用狀態，拍攝煙霧流經工作區域的氣流狀態。
(2)動態氣流：設備應處于使用狀態，拍攝煙霧流經操作區域的氣流狀態。
(3)干預動作：人員實施干預，拍攝煙霧流經生產設備和人員手套的氣流狀態。關門組裝活動必須全部拍攝。準備工作也應拍攝，如物品的傳遞。
D.3 要求
結果符合4.1和4.6的要求，則隔離系統的氣流流型可被認可。
來源：Internet
