01、智能設備按鍵ESD干擾導致異常重啟

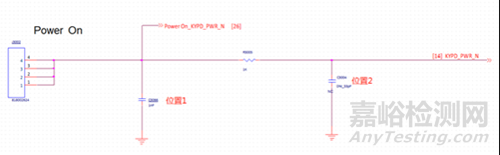

某智能手環在側鍵附近進行ESD測試時，設備出現反復重啟現象。通過分析發現，重啟行為類似于長按電源鍵。進一步檢查電源信號電路，發現電源使能信號（Power_On）被持續拉低。
原設計中，電源信號路徑上的ESD防護僅采用了一個耐壓值為25V的電容。測試中，該電容因ESD沖擊而短路失效。雖然提高電容耐壓值可以緩解問題，但并未從根本上解決ESD干擾。
解決方案：
將電容替換為專用的TVS管，以提供更高效的ESD能量泄放路徑。
優化側鍵附近的接地設計，增加露銅區域，引導ESD電流優先流入GND。
在信號線上串聯電阻并搭配小容量電容，形成低通濾波，進一步吸收ESD能量。
02、USB接口ESD導致設備死機問題
某平板電腦在USB接口外殼進行接觸放電測試時，設備頻繁出現黑屏或死機現象。通過排查，發現問題集中在USB的ID引腳和GND網絡上。
問題分析：

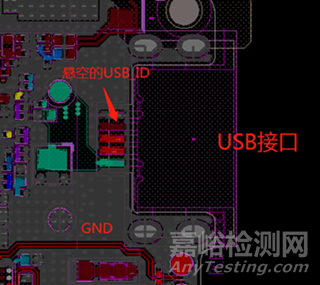

USB的ID引腳未連接任何電路，處于懸空狀態，成為ESD放電的潛在路徑。
USB接口附近的GND布局不合理，導致ESD放電時局部地電位劇烈波動，干擾了相鄰的顯示信號。
解決方案：
將USB的ID引腳通過電阻接地，避免懸空。
優化GND布局，確保USB接口的屏蔽殼與主地之間通過低阻抗路徑連接。
將敏感信號（如MIPI、LCD控制信號）遠離USB接口，減少耦合干擾。
03、電池保護電路受ESD干擾導致意外關機
某智能手表在電池接口附近注入ESD時，設備會概率性關機。通過測試發現，ESD干擾通過電池FPC上的ID信號耦合至PMU，觸發了保護機制。
問題根源：
電池保護電路中TVS管的鉗位電壓在反向擊穿時較高，導致保護IC誤觸發。
ID信號走線與GND存在長距離平行布線，ESD能量通過耦合進入PMU。
解決方案：增加保護電路中濾波電容的容值，延緩電壓突變。
重新設計電池FPC，避免ID信號與GND重疊布線，減少耦合。
在PMU的ID信號輸入端增加RC濾波電路。
04、觸摸屏失效問題與接地設計
某設備的觸摸屏在ESD測試后失效，經檢查發現觸摸屏IC損壞。進一步分析表明，觸摸屏FPC的接地設計存在缺陷，雙面導電膠未能有效連接至GND。
解決方案：
加強觸摸屏FPC的接地設計，確保導電膠與GND可靠接觸。
在觸摸屏信號線上增加TVS管，提供額外的ESD防護。
ESD問題的解決需要從電路設計、PCB布局和結構接地等多方面綜合考慮。通過合理選用防護器件、優化信號走線以及加強接地設計，可以有效提升電子產品的ESD抗擾能力。本文案例僅為拋磚引玉，實際設計中還需結合具體場景靈活應用。
