摘 要：在眾多鋰離子電池負極材料中，硅由于其超高的理論容量（4200mA?h?g-1），被認為是下一代高能量密度電池最有前途的負極材料。然而，硅基材料在循環中較大的體積效應，限制了其電化學性能的發揮，并極大地阻礙了其實際應用。研究表明，硅/碳復合負極材料能夠有效緩解硅的體積膨脹，提升導電性，從而提高硅基負極的穩定性和電池的循環壽命。然而，實現高穩定性的批量生產仍然是一個巨大的挑戰。由于化學氣相沉積法（CVD）可以實現高質量沉積，且工藝簡單，因此在制備硅/碳負極材料中得到廣泛應用。從沉積硅、沉積碳和沉積硅/碳三個方面展開綜述了化學氣相沉積法在鋰離子電池硅/碳負極中的應用，重點介紹了其設計策略和電池性能。最后，給出了硅基負極的發展趨勢和應用前景。

關鍵詞：硅/碳負極；化學氣相沉積法；鋰離子電池；硅基負極；電化學性能；硅；負極材料

電化學儲能技術是一種高效、靈活的新型能源儲存和轉換技術。1991年，索尼公司成功將鋰離子電池商業化。自此之后，鋰離子電池就成為手機、電腦等消費電子產品的主要電源，并在電動汽車、電網儲能等領域迅速發展。當前，鋰離子電池朝著更高能量密度、更多使用場景、更長循環壽命、更安全的方向發展。因此，必須開發高容量電壓正極和高容量低電壓負極。在眾多負極材料中，硅負極因理論比容量高、脫鋰電位低、原料易于獲得等優點得到了廣泛關注，被認為是下一代高能量密度電池最有前途的負極材料。然而，硅負極在鋰化過程中會出現劇烈的體積膨脹（>300%）。這種巨大的體積變化使得硅顆粒承受巨大的拉伸應力，會導致硅顆粒的斷裂和粉化，進而導致材料表面固態電解質界面膜的反復開裂、形成和增厚，加快了電解液的消耗，嚴重降低電池的循環壽命。為了解決上述問題，研究者開展了大量工作，包括硅的納米化、硅碳復合、黏結劑優化、電解液添加劑等。其中，硅/碳復合已經被證明是最有前途的策略。

在硅/碳復合負極材料中，碳能夠?yàn)楣铇?gòu)建強大的機械支撐和保護，減輕體積膨脹引起的機械應力，同時提供快速的電子傳輸通道。常見的硅/碳復合負極材料制備方法包括機械球磨法、噴霧干燥法和化學氣相沉積法（Chemical Vapor Deposition，CVD）等。機械球磨法通過塊體材料與旋轉球的碰撞將其粉碎成細小顆粒，工藝簡單，成本較低，但顆粒團聚現象嚴重。此外，過度研磨會破壞石墨的結晶度和表面，進而導致副反應。噴霧干燥法則是利用加熱氣體快速干燥液體溶液以制造干粉，簡便連續，可擴展，但這種方法能耗高，并且對儀器要求較高。CVD 法則是通過 加熱或等離子體等能量分解氣態前驅體來生產高純度固體材料。這種方法對于設備要求相對較低，工藝簡單可控，可以實現高質量沉積；同時可擴展性強，易于工業化生產。利用 CVD 法制備的硅/碳負極材料通常具有較高的首次充放電效率和良好的循環穩定性，展現出了巨大的發展前景。因此，自1995年，WILSON 等首次利用 CVD 法制備了硅/碳負極材料以來，CVD 法在硅/碳負極的制備中得到了長足發展和廣泛應用。

本文從沉積硅、沉積碳和沉積硅/碳三個方面展開綜述，重點介紹各種 CVD 法制備的硅/碳復合負極材料的設計策略，并對電池性能進行比較和分析。最后，介紹了目前硅基負極的產業化現狀，并給出了硅基負極的發展趨勢和應用前景。

1 沉積硅

在 CVD 法沉積硅的過程中，硅烷（如 SiH4）是常用的硅前驅體，天然石墨、人造石墨（Artificial Graphite, AG）等是常見的碳基底材料。在這一過程中，碳基底暴露在氣態硅烷中，在 500～650℃ 的高溫或等離子體的能量作用下，硅烷分解，從而將硅沉積到碳材料表面。其反應原理如式（1）所示。

SiH4→Si+2H2 （1）

最早，CVD法被用來制備一維的硅納米線 （Silicon Nanowires, Si NWs）。Si NWs 可以適應較大的體積變化，而不會發生斷裂，從而提高電極的結構穩定性和電池的循環穩定性；Si NWs 還具有直接的一維電子通路，可實現高效的電荷傳輸，從而提高倍率性能。進硅負極交流群，請加微信：shimobang。LAIK 等率先通過 CVD 法合成了直徑為 200～300nm 的 Si NWs，且 Si NWs 作為負極材料，展現出了較低的脫鋰電位和較好的鋰存儲性能。接著，研究者們利用 CVD法制備了多種多樣的硅碳復合負極材料。例如，KIM 等通過等離子體增強化學氣相沉積法和射頻磁控濺射法制備了硅化銅包覆的石墨負極材料。從掃描電子顯微鏡（Scanning Electron Microscope, SEM）和 X 射線光電子能譜（X-ray Photoelectron Spectroscopy, XPS）的分析結果可知，直徑約為 30nm 的硅化銅顆粒包覆在石墨表面。銅提高了硅本身的導電性，硅化銅則能夠緩解硅的體積變化。相比于石墨和硅包覆的石墨，硅化銅包覆的石墨表現出更高的可逆容量和更好的循環性能。

中間相炭微球（ Meso Carbon Microbeads, MCMB）也是一種典型的人造石墨材料，通常具有較高的振實密度和較好的結構穩定性。與天然石墨相比，MCMB 具有更快的鋰離子擴散速率和倍率性能，但理論比容量較低，實際應用受限。因此，XIE等利用 CVD 法制備了 MCMB/Si 復合材料。研究發現，可以通過溫度調控復合材料的微觀結構，進而影響其電化學性能。在 500℃ 下制備的 MCMB/Si 復合負極具有更強的相互作用力，顯示出更高的可逆容量和更好的循環穩定性。更進一步地，如圖 1a 所示，通過 CVD 法，不同厚度的非晶硅（Amorphous Silicon, a-Si）納米殼被均勻包覆在 MCMB 上。通過調整反應時間，可以靈活地控制 a-Si 殼的厚度。當沉積時間為 90min 時，a-Si 殼的厚度大約為 15nm，硅的質量分?jǐn)?shù)約為 4.7%。這種新穎的 AG@a-Si復合負極材料綜合了微米級 MCMB 和納米 Si 的優勢，展現出了良好的電化學性能。在 1.3A?g-1 的電流密度下，AG@a-Si-90min 展現出了 384mA?h?g-1 的初始比容量和 93.8% 的高初始庫倫效率，在循環200次后，具有 83% 的容量保持率。

除了將硅納米層包覆在石墨表面，還可以通過CVD 法將硅嵌入石墨內部。CHOI 等將瀝青包覆的硅納米層嵌入石墨，如圖 1(b)所示。碳化的石墨可以提升電子電導率，改善導電性能；而瀝青機械強度高，工藝成本低，可以緩解硅鋰化時發生的嚴重體積膨脹，承受體積變化產生的高應力，從而減少副反應，改善循環性能。原位透射電子顯微鏡（Transmission Electron Microscopy，TEM）表明，瀝青包覆的硅納米顆粒（SGCpitch）在電化學鋰化過程中不會開裂，而傳統的乙炔包覆的硅納米粒子則會出現涂層斷裂的現象。SGCpitch還展現出了更小的電荷轉移阻抗（圖 1(c)）。在 0.5C 電流密度下，SGCpitch 在循環200圈后，容量保持率達 81.9%。總的來說，CVD 法沉積硅可以在石墨表面或內部均勻沉積納米級的高純度硅。納米硅具有高鋰離子反應活性，能夠提供高的容量，而石墨作為緩沖基質，可以適應硅的體積膨脹，二者復合有利于提升硅/碳復合負極材料的電化學穩定性。

2 沉積碳

針對硅的體積膨脹問題，研究者們已經做了大量的工作，比如將硅的尺寸降低到納米尺度來減輕應力/應變，進而防止裂紋的發展，提高硅負極的穩定性。然而，納米硅振實密度低，電池體積能量密度難以滿足需求。研究表明，將硅與商用的碳材料進行復合能夠減少非活性物質（導電劑和黏結劑）的用量，提升振實密度，有效緩解硅的體積變化。在用 CVD 法沉積碳的過程中，常見的碳源包括甲苯、乙炔、乙醇、甲烷等。

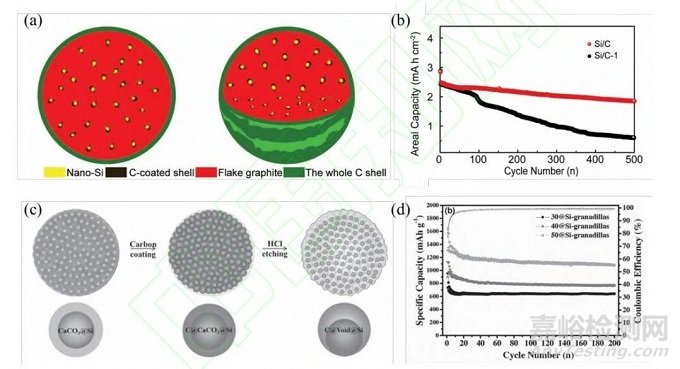

已經有一系列利用 CVD 法制備核-殼結構的硅/碳復合負極材料。硅作為核，碳作為殼，通過調控核殼的比例可以實現對材料性能的優化。例如，XU 等以甲苯為碳源，通過 CVD 法在 800℃ 下反應 30min，在介孔硅納米纖維上包覆了碳。在 CVD 過程中，硅晶體進一步生長，導致體積收縮，部分孔隙體積也被碳涂層占據，這使得材料的比表面積和總孔隙體積變小。進硅負極交流群，請加微信：shimobang。碳包覆的硅納米纖維在 0.2C 的電流密度下循環100圈后，可逆比容量達到 1141 mA?h?g-1。如圖 2(a)所示，GUO 等先利用噴霧干燥法制備了 Si/C 微球，然后利用 CVD 法在其表面沉積了整個碳?xì)ぁＬ細つ苡行Х乐辜{米硅表面暴露在電解液中，并降低 Si/C 微球之間的應力。該復合負極在-20、25 和 55℃ 下都展現出了出色的循環穩定性，在 25℃ 下以 0.5C 的電流密度循環500圈后仍然具有 1.91mAh cm-2 的容量（圖 2(b)）。與之類似，HE 等也利用噴霧干燥法和 CVD 法，在硅納米顆粒上包覆了超薄且厚度均勻的 V2O3 和 C 雙層包覆層。雙層包覆層不僅通過緩沖體積膨脹和防止電解液滲入，確保 Si 納米粒子具有較高的結構穩定性，而且還能在不同的鋰化狀態和不同的循環過程中保持穩定的界面電阻。

HAN 等利用氧化鋁（Al2O3）輔助的 CVD 法，以乙醇為前驅體，在相對較低的溫度（700℃）將超薄石墨碳（Graphitic Carbon，GC）原位生長在多孔硅上。作為新型鈍化層，GC 的厚度可被控制到 2nm，因此顯示出高度穩定的電解質電阻和較高的離子、電子電導率。此外，在 CVD 過程中，Si 表面一層被氧化成二氧化硅（SiO2），能夠有效緩解 Si 顆粒在體積膨脹過程中的應力，顯著增強了顆粒結構和 SEI 的穩定性。該復合負極在 1A g-1 的電流密度下循環600圈后仍然展示出 1024mA?h?g-1 的比容量。此外，HUANG 等結合冷凍干燥和 CVD 工藝制備了多孔硅-石墨烯-碳（silicon-graphene-carbon，SGC）復合材料。該復合負極在 0.25C 下循環100圈后仍具有 1465 mA?h?g-1 的比容量和 81.3% 的容量保持率。

除了上述核-殼結構的硅/碳負極材料外，蛋黃殼結構的硅/碳負極也引起了廣泛關注。硅被密封在保形、薄、自支撐的碳?xì)?nèi)，并通過各種方法在硅顆粒和碳?xì)ぶg留有空隙。空隙允許硅顆粒在不破壞碳?xì)さ那闆r下自由膨脹，從而構建穩定的固體電解質界面層。與以往報道的文獻大多采用有毒的氫氟酸選擇性蝕刻 SiO2 犧牲層不同，ZHANG 等乙炔為碳源，采用 CVD 法在 CaCO3@Si 顆粒外包覆了不同厚度的碳層，然后用稀鹽酸去除 CaCO3 犧牲層來形成空隙（圖 2(c)）。這種方法綠色簡便，優化的復合負極材料在循環 200 圈后仍具有 1100mA?h?g-1 的可逆比容量（圖 2(d)）。

此外，還可以將硅與催化 CVD 法制備的碳納米管（Carbon Nanotubes，CNTs）或碳納米纖維 （Carbon Nanofibers，CNFs）進行復合。一方面，連續碳基體可以構建連續導電網絡，提升電極反應動力學；另一方面，硅嵌入碳基體內部，實現了與電解液的完全隔離，CNTs 或 CNFs 也可以抑制硅的開裂，并保持其完整性。例如，JIN 等采用催化 CVD 法制備了多孔硅-碳納米纖維（Porous Si-Carbon Nanofibers，pSi-CNF）復合材料，直徑為 5～40nm 的 CNFs 均勻地包覆在 pSi 表面，pSi-CNF 粒徑在 5～20μm。電化學性能測試表明，優化的 pSi-CNF 在 0.2 A?g-1 的電流密度下循環100次后，容量保持率為 74%。

3 沉積硅/碳

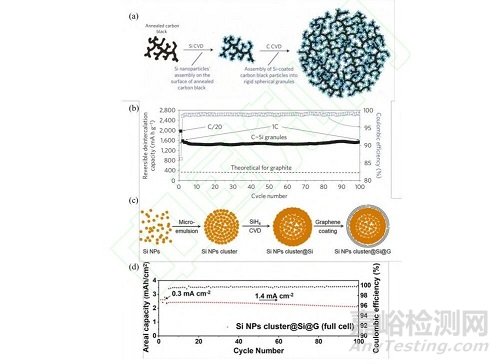

氣相沉積硅/碳方法簡單、經濟性好、適合工業化生產，因而得到了廣泛研究。具體而言，可以分為包覆式結構和嵌入式結構。早在2010年，MAGASINSKI 等就采用高純 SiH4 和丙烯 （C3H6）為硅源和碳源，利用 CVD 法，先在退火炭黑顆粒表面合成硅納米粒子，進而在沉積碳的過程中自組裝成大孔球形顆粒（圖 3(a)）。硅納米顆粒的尺寸可以通過 CVD 沉積時間以及沉積系統中的壓力和溫度調控。退火炭黑純度高、成本低、結構開放、比表面積高，能夠?yàn)楣璧某练e提供多個反應位點。這種自下而上的組裝方法過程簡單、成本低、適用性廣。合成的硅/碳復合材料容量高、性能穩定，進硅負極交流群，請加微信：shimobang?？赡姹热萘扛哌_(dá) 1950 mA?h?g-1，并且能夠穩定循環100圈以上（圖 3(b)）。與之類似，還可以采用石墨或熱解金屬有機框架（Metal-Organic Frameworks，MOFs）為沉積硅的基體。例如，LIU 等以氯甲基硅烷（(CH3）xSiCl4-x, x = 1,2,3）、乙炔（C2H2）為硅源和碳源，利用 CVD 法先在石墨表面生長硅納米線，氯甲基硅烷中的 C、Cl 和 H 也在這一過程中去除，最后進行碳包覆，得到了碳/硅納米線/石墨微球（C/SiNW/GM）復合負極。該復合負極在 0.2C 下循環100圈后仍展現出 580 mA?h?g-1的比容量。

此外，電極制造通常需要采用壓延工藝改善顆粒間的電接觸，增加活性物質和集流體之間的附著力，并提高能量密度。但是在壓延過程中，納米結構往往因無法承受過高的機械壓力而破裂，導致結構的失效。為了解決這個問題，如圖 3(c)所示，CUI 等首先通過微乳液法將硅納米顆粒合成微型硅簇，然后用 CVD 法在每個硅簇的外表面封上一層致密的硅殼，并通過催化 CVD 法在硅殼外進一步包覆石墨烯。復合負極的振實密度達到 0.79g?cm-3。壓延后，其接觸和體積能量密度都得到了改善。尤其是包覆了 200nm 硅殼的復合材料，即使在壓延過程中經受 100MPa 的極高壓力，也能夠很好地保留其顆粒的結構和形狀。得益于多孔的內部結構和具有良好導電性、柔韌性的石墨烯籠，該復合負極展現出了優異的電化學穩定性，與鈷酸鋰（LiCoO2）正極匹配后，在 1.4mA?cm-2 電流密度下循環100圈后仍保持 2.1mA?h?cm-2 的面容量（圖 3(d)）。

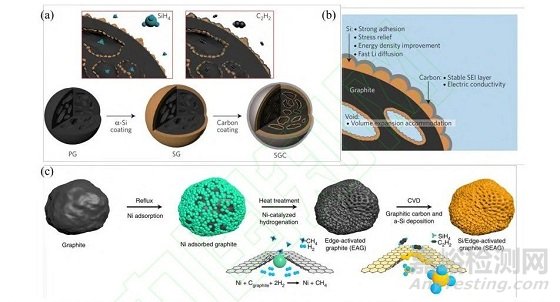

另一種典型的結構則是嵌入式，即將納米尺度的硅嵌入石墨或其他穩定的基質中。例如，CUI 等以 SiH4 和 C2H2 為原料，利用 CVD 法制備了硅納米層嵌入的石墨/碳混合材料（Si-nanolayer-embedded Graphite/Carbon hybrids，SGC）。如圖 4(a)所示，在 CVD 過程中，氣相 SiH4 和 C2H2 很容易吸附并滲透到原始石墨表面及其內部孔隙之下，從而形成均勻的硅和碳包覆層。硅納米層既在石墨顆粒上，也在其內部孔隙下，這大大提高了能量密度（圖 4(b)）。SGC 具有 92% 的高初始庫倫效率，在循環100圈后具有 96% 的容量保持率。制備的 LiCoO2|SGC 全電池能量密度高達 104 Wh?l-1，能夠穩定循環100圈。在此基礎上，KIM 等進一步設計了邊緣活化石墨（Edge-activated Graphite，EAG）和硅/邊緣活化石墨（Si/Edge-activated Graphite，SEAG）復合材料。如圖 4(c)所示，在 1000℃ 高溫下，鎳納米粒子沿邊緣平面穿透石墨，起到了催化劑和活化石墨邊緣的作用。高分辨率透射電子顯微鏡和循環伏安法測試表明，相比于原始石墨，EAG 具有更多的電化學活性位點和更高的鋰離子傳輸速率。在隨后的 CVD過程中，非晶硅納米層被均勻嵌入 EAG 中。得益于新穎的結構設計和改善的動力學性能，SEAG 具有 93.8% 的高初始庫倫效率，循環50圈后容量保持率達到 99.3%，還展現出了優越的倍率性能。近期，SUNG 等將亞納米尺度（<1nm）的硅嵌入基體材料中，并揭示了 CVD 過程中 C2H4 對于硅生長的抑制機制。密度泛函理論計算結果表明，SiH4 分解產生的 SiH3 優先與 C2H4 而非 SiH4 反應，因此 C2H4 的存在可以抑制硅的持續成核增長，起到了硅生長抑制劑的作用。

4 總結與展望

硅/碳負極由于結合了硅基負極和碳基負極的優點，是目前鋰離子電池負極材料的研究熱點，并在實際應用方面取得了一定成果。硅/碳負極已經從第一代納米硅/碳、第二代硅氧（或預鋰化硅氧）發展到如今的第三代氣相沉積硅/碳，有望成為動力電池性能提升的新機遇、新賽道。2023年也被稱為硅/碳負極的元年。目前，第三代氣相沉積硅/碳通常采用生物質類、石油原料、高分子等作為碳基體，經物理活化、化學活化等方法賦予碳基體良好的多孔結構，進而通過 CVD 法沉積硅以制備硅/碳負極材料。CVD 法制備硅/碳復合負極材料由于具有生產流程短、簡單易操作、理論成本低等優勢，被認為是大規模制備高容量硅/碳負極最有應用前景的方法，因而得到了學術界和產業界的廣泛關注。中國已有70余家企業開展了氣相沉積硅/碳的產業化研究，但美國的 Group 14 等公司在氣相沉積硅/碳產業化方面布局較早，掌握較多專利。

然而，CVD 法制備硅/碳負極材料仍然存在一些問題。就沉積硅而言，在硅烷分解過程中，硅原子的生長機制可以分為同質形核和異質形核，而同質形核的硅會導致形成一定比例的游離的硅納米顆粒，進而導致電化學性能的惡化。如何促進硅原子的異質形核、抑制硅原子的同質形核是亟需解決的問題。就沉積碳而言，必須保證碳包覆的完整性才能阻止硅和電解液的持續反應，這一點經常在文獻中被忽略。就沉積硅/碳而言，現有材料的比容量依舊較低，還有很大的提升空間。

目前 CVD 法沉積硅/碳材料技術在在規模化拓展方面也面臨一些問題。在多孔碳的選型方面，不同應用場景下，對碳骨架的孔徑、孔容和孔隙率等要求截然不同，但是目前常用的實驗方法不夠高效、測試方法不夠準確、選型標準不夠明確。未來可以借助理論計算、AI 等手段優化碳骨架的選型和制備工藝。在原料方面，硅烷本身極度危險，氣相沉積硅/碳對于硅烷的純度要求極高，這也導致成本的增加。未來需要進一步優化高純硅烷的制備方法，從而降低成本。在沉積設備方面，現有的設備以回轉窯和沸騰爐為主，但回轉窯沉積效率較低，導致生產效率低下；沸騰需要滿足高度密閉和高氣壓條件。未來還需要開發定制化的生產設備，以滿足行業需要。

總的來說，未來氣相沉積硅/碳需要進一步提高生產效率和擴大生產規模，并對產品的電化學性能進行高效準確評估。隨著 CVD 法制造工藝的成熟和相關技術的創新，以及硅/碳負極材料市場的不斷擴大，CVD 法規模化制備硅/碳負極材料的成本將逐漸下降，未來 CVD 法沉積硅/碳復合負極材料會得到更大規模的實際應用。
