引言
在當代高度復雜的技術系統中，從日常使用的智能手機到翱翔天際的民航客機，再到探索深空的航天器，“可靠性”不再是一個可有可無的附加屬性，而是產品設計與生存的核心生命線。一次微小的部件失效，可能導致巨額的經濟損失、災難性的人員傷亡，甚至是一個國家航天夢想的挫敗。因此，在產品設計之初，就對其進行系統性的、量化的可靠性評估與預測，變得至關重要。這正是可靠性建模的價值所在。
可靠性建模是一種通過數學模型來定量評估、預測和分析系統在規定條件下和規定時間內完成規定功能的能力的工程技術。它不僅是產品設計的“體檢報告”，更是指導設計改進、制定維護策略、優化供應鏈管理的“導航圖”。本文將系統闡述可靠性建模的理論基礎、主要方法、實施步驟，并緊密結合一個航空航天領域的典型案例——衛星電源控制系統——進行深入剖析，以揭示其在嚴苛工程環境下的實際應用與巨大價值。
在深入案例之前，我們首先需要構建起可靠性建模的理論框架。
1.1 核心概念界定
可靠性（Reliability）：系統在規定條件下、規定時間內，完成規定功能的概率。它是一個介于0到1之間的概率值。
故障（Failure）：系統喪失規定功能的狀態。根據規律，可分為：
早期故障：因設計、制造缺陷引起，故障率隨時間下降。
偶然故障：因隨機因素引起，故障率恒定，是可靠性建模的主要關注階段。
耗損故障：因老化、磨損、疲勞引起，故障率隨時間上升。
故障率（Failure Rate, λ）：工作到某時刻尚未故障的產品，在該時刻后單位時間內發生故障的概率。它是可靠性建模中最關鍵的參數。
平均無故障時間（MTTF）：對不可修復系統，從開始工作到首次故障的平均時間。
平均故障間隔時間（MTBF）：對可修復系統，兩次相鄰故障之間的平均工作時間。
1.2 可靠性建模的主要方法
根據系統的復雜程度和結構，可靠性建模主要有以下幾種方法：
1. 可靠性框圖（Reliability Block Diagram, RBD）
這是最直觀、最常用的方法。RBD用方框代表系統的組成部分，并通過其連接方式來描述各單元的功能關系，從而決定系統的成功路徑。
2. 故障樹分析（Fault Tree Analysis, FTA）
FTA是一種“自上而下”的演繹分析法。它從一個不希望發生的頂事件（如“衛星電源系統完全失效”）開始，逐層向下分析所有可能導致其發生的直接原因（中間事件），直至不能再分解的基本事件（元器件故障、人為失誤等）。通過邏輯門（與門、或門等）連接這些事件，可以定性（找出最小割集）和定量（計算頂事件發生概率）地評估系統可靠性。FTA特別擅長分析復雜系統的薄弱環節和共因故障。
3. 馬爾可夫模型（Markov Model）
對于具有多種狀態（如工作、降級、修復、休眠）的復雜可修復系統或存在冗余切換的系統，馬爾可夫模型是強有力的工具。它將系統定義為一組離散狀態，并通過狀態轉移率（故障率、修復率）來描述狀態間的隨機轉移過程。通過求解狀態方程，可以得到系統處于各狀態的概率隨時間變化的情況。它非常適合分析具有動態冗余、修復過程和階段性任務的系統。
4. 蒙特卡洛仿真（Monte Carlo Simulation）
當系統過于復雜，難以用解析方法求解時，蒙特卡洛仿真提供了另一種途徑。它通過計算機隨機抽樣，模擬系統中各組成部分的故障發生和維修過程，經過成千上萬次仿真運行，統計系統的可靠性指標。這種方法靈活性強，能夠處理非指數分布、復雜的維護策略等現實問題，但計算成本較高。
第二部分：可靠性建模的實施流程
一個完整的可靠性建模過程，通常遵循以下系統化的步驟：
系統定義與邊界劃定：明確系統的功能、性能指標、工作環境（溫度、濕度、振動、輻射等）、任務剖面（啟動、工作、休眠、關機等階段的時間線）以及成功的判定標準。
故障定義：詳細規定何種情況被視為系統故障，并區分關鍵故障與次要故障。
數據收集：收集構成系統的所有元器件、模塊的可靠性數據，如故障率λ。數據來源包括：
行業標準手冊（如美軍標MIL-HDBK-217F， Telcordia SR-332）
供應商提供的測試數據
企業自身的歷史故障數據庫
模型建立：根據系統的物理和功能結構，選擇合適的建模方法（如RBD、FTA等），構建數學模型。
可靠性計算與預測：將收集到的數據輸入模型，計算系統的整體可靠性指標，如任務可靠度、MTBF等。
分析與改進：分析模型的輸出，識別系統的可靠性薄弱環節（即對系統可靠性影響最大的單元），并提出改進措施，如采用更高等級的元器件、引入冗余設計、改善散熱等。
迭代與驗證：將改進措施反饋到模型中，重新計算，評估改進效果。在產品研制后期，通過試驗和現場數據對模型進行驗證和修正。
第三部分：案例深入——衛星電源控制系統的可靠性建模
衛星是一項極其昂貴且不可維修的系統，其一旦入軌，任何嚴重的故障都可能導致整個任務失敗。電源系統是衛星的“心臟”，為其所有載荷和設備提供能量。因此，對電源控制系統進行高精度的可靠性建模，是確保任務成功的關鍵。
案例背景：
某低地球軌道（LEO）遙感衛星，設計壽命5年。其電源控制系統主要由太陽能帆板、蓄電池組、電源控制單元（PCU） 以及 配電單元 組成。衛星在光照區由太陽能帆板供電并為蓄電池充電；在陰影區由蓄電池供電。
我們的目標： 建立該電源控制系統的可靠性模型，預測其5年任務末期的可靠度，并找出薄弱環節。
第一步：系統定義與RBD構建
我們首先將系統分解，并構建其可靠性框圖。
太陽能帆板（Solar Array, SA）：由多個太陽能電池片串聯并聯組成，我們將其視為一個整體單元。
蓄電池組（Battery Pack, BAT）：由多個電池單體組成，其可靠性模型復雜，可能是一個k/n系統。為簡化，我們假設其為一個整體單元，但采用高可靠性設計。
電源控制單元（PCU）：核心部件，包含多個DC/DC轉換器、充電控制器、調節電路等。它是一個復雜的電子設備。
配電單元（PDU）：負責將電能分配至各用戶設備。
從功能路徑上看，電力可以從SA經PCU到達負載，也可以從BAT經PCU到達負載。為了保證最大可靠性，PCU內部的關鍵模塊（如主控制器）可能采用冗余設計。我們假設一個簡化的架構：
PCU內部包含兩個并行的電源調節模塊（PRM1, PRM2），構成并聯冗余。
PCU的主控制器（CTRL）為串聯單元，若其失效，則整個PCU失效。
據此，我們可以繪制出該系統的RBD，它是一個典型的混聯系統。
第二步：數據收集與分配

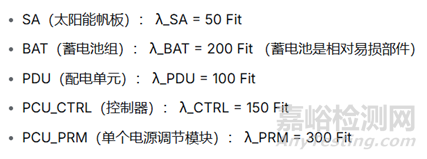

我們從元器件手冊和MIL-HDBK-217F（考慮到太空環境嚴酷，使用其適用于空間環境的模型）中查找或計算各單元的故障率。假設我們得到以下數據（單位：Fit, 1 Fit = 10??/小時）：

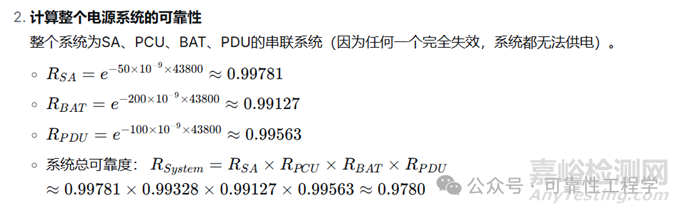

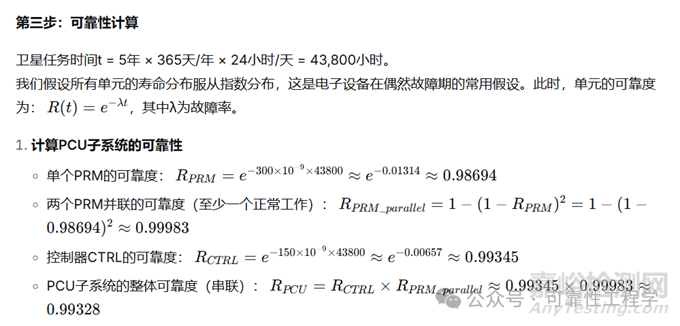

計算結果分析：
在5年任務結束時，該電源控制系統的可靠度約為97.8%。這意味著，在100顆同樣設計的衛星中，約有2顆的電源系統會在5年內發生導致任務失敗的致命故障。這個數值對于太空任務來說可能還不夠高。
第四步：故障樹分析與薄弱環節識別
為了找出“罪魁禍首”，我們建立以“衛星電源系統完全失效”為頂事件的故障樹。
頂事件下一級是“或門”，連接四個中間事件：
SA失效
PCU失效
BAT失效
PDU失效
將PCU失效進一步展開（與門）： CTRL失效 與 (PRM1 與 PRM2 同時失效)
通過FTA的定量計算（計算各基本事件的概率重要度和關鍵重要度），我們可以發現：
蓄電池組（BAT） 和 PCU控制器（CTRL） 是貢獻度最高的兩個薄弱環節。因為它們的故障率相對較高，且處于系統的關鍵串聯路徑上，沒有冗余保護。
第五步：設計改進與模型迭代
基于上述分析，我們提出改進方案：
對蓄電池組引入冗余：設計兩套獨立的蓄電池組（BAT1, BAT2），構成并聯。這樣，只有當兩套電池組都失效時，才會導致系統斷電。
對PCU控制器引入冷備份：增加一個備份控制器（CTRL_Backup），平時不工作，當主控制器被檢測到失效時，通過開關切換到備份控制器。

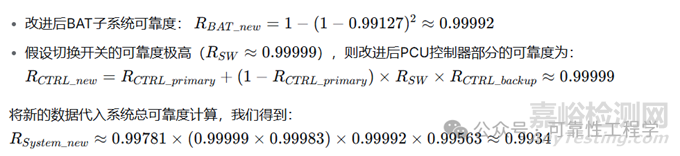

我們將這些改進措施更新到RBD和FTA模型中，重新計算。
結果對比：
通過針對性的冗余設計，系統的5年末可靠度從97.80% 大幅提升至99.34%。雖然只提高了1.54個百分點，但這意味著任務失敗的風險降低了近三分之二！這個案例生動地展示了可靠性建模如何精準地指導設計決策，以最小的成本獲取最大的可靠性收益。
第四部分：超越建模——模型的驗證與在壽命周期內的作用
可靠性模型并非一勞永逸。它需要在整個產品壽命周期內不斷更新和驗證。
設計階段：如上所述，用于方案比較和薄弱環節識別。
試驗階段：通過環境應力篩選（ESS）、高加速壽命試驗（HALT）等獲取真實的故障數據，修正模型中的假設和參數。
生產與使用階段：收集現場故障數據，持續更新模型，用于預測剩余壽命、優化備件策略和制定視情維修計劃。
結論
可靠性建模是一門將不確定性量化為概率的科學，也是一門將工程經驗系統化為模型的藝術。從簡單的串聯系統可靠度乘積，到復雜冗余系統的馬爾可夫分析，它為我們提供了一套強大的語言和工具，來“預見”系統的未來表現。通過衛星電源系統的案例，我們清晰地看到，一個精心構建的模型如何像一張精準的“X光片”，透視出系統內在的脆弱性，并指引工程師們“對癥下藥”，通過最經濟有效的冗余設計，將系統的健壯性提升至滿足嚴苛任務要求的水平。
在當今這個由復雜系統驅動世界運轉的時代，無論是追求極致安全的航空航天，還是關乎生命健康的醫療器械，或是支撐全球數字經濟的云計算中心，可靠性建模都已不再是高級的工程技巧，而是不可或缺的核心競爭力。它是在產品誕生于圖紙之上時，就為其注入的持久生命力。
