導語：晶體晶振堪稱系統的 "心臟"，一旦失效，就會引發設備死機、通信中斷、導航偏差等連鎖故障，造成巨大損失。另外作為電子系統的"頻率錨點"，晶振的可靠性直接決定產品壽命與運行穩定性。本文將從基本特性出發，解析其失效模式與機理，結合真實案例給出防范策略，為工程師與電子愛好者提供系統化的應用指南。
一、晶體晶振的基本特性
1.1 什么是晶體和晶振

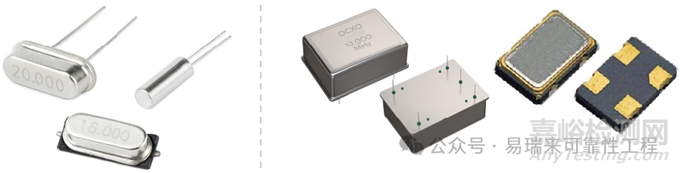

圖 1 無源晶體（左） | 有源晶振（右）
晶體：一般指無源晶體(或晶體諧振器)，英文名稱是Crystal Resonator。又稱石英晶體，是一種利用石英晶體的壓電效應，產生高精度振蕩頻率的電子元件，屬于被動元件；其主要由石英晶片、基座、外殼、銀膠、銀等成分組成。晶體本身不能起振，需要經過外部激勵電路激勵才能產生時鐘信號。
晶振：一般指有源晶振(或晶體振蕩器)，英文名稱是Crystal Oscillator。主要由晶體和振蕩電路組成，只需為其提供電源，它就能產生特定的波形輸出(時鐘信號)，是一種使用逆壓電效應的電子振蕩器電路；振蕩電路的作用是將直流電源轉換為交流電源，并驅動晶體產生振蕩信號。

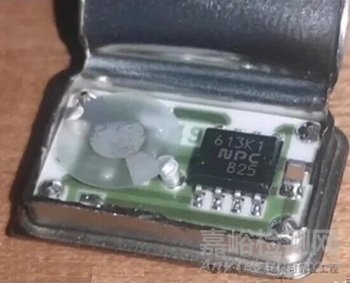

圖2 有源晶振內部結構（開蓋觀察）
其差異直接影響應用場景選擇：
|
類型
|
結構特點
|
有效引腳數
|
核心優勢
|
典型應用
|
|
無源晶體
|
僅含石英晶片，需外部振蕩電路
|
2
|
體積小、成本低
|
消費電子、小家電
|
|
有源振蕩器
|
集成晶體+ 晶體管 + 阻容元件
|
4
|
穩定性高、啟動快
|
汽車電子、通信設備
|

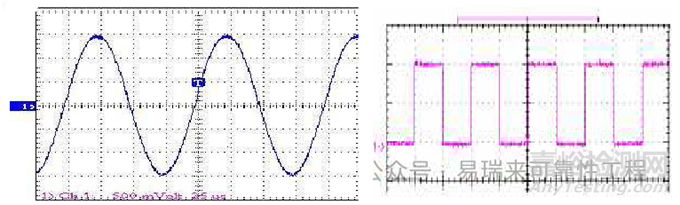

圖3 左圖：晶體輸出波形 右圖：晶振輸出波形
1.2 核心工作原理：壓電效應
晶體晶振的核心是石英晶體（SiO?），其獨特的壓電效應實現了機電能量的可逆轉換：施加機械應力會產生電場（正壓電效應），施加電場則引發機械形變（逆壓電效應）。當交變電壓作用于晶體電極時，會激發特定頻率的機械振動，這種振動通過電路放大形成穩定振蕩信號，頻率精度可達 10??~10?¹² 量級。

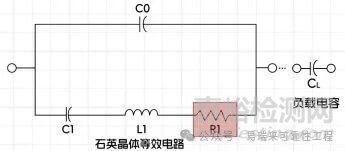

工程上常用Butterworth-Van Dyke（BVD）模型描述晶體的機電特性，將其等效為RLC 串聯支路與并聯電容 C?的組合：
• 動態支路（R?、L?、C?）：反映機械振動特性，L?（動態電感）值極大而 C?（動態電容）值極小，造就了晶體極高的品質因數 Q（10?~10?）
• 并聯電容C?：由電極與封裝形成，影響頻率調節范圍
2.2 關鍵分類與參數
晶體晶振按工作方式可分為無源晶體（Crystal）與有源振蕩器（Oscillator）兩類，其差異直接影響應用場景選擇：
|
類型
|
結構特點
|
引腳數
|
核心優勢
|
典型應用
|
|
無源晶體
|
僅含石英晶片，需外部振蕩電路
|
2
|
體積小、成本低
|
消費電子、小家電
|
|
有源振蕩器
|
集成晶體+ 晶體管 + 阻容元件
|
4
|
穩定性高、啟動快
|
汽車電子、通信設備
|
決定晶振性能的關鍵參數包括：
•頻率穩定性：溫度、電壓變化引起的頻率偏移，工業級器件在- 40℃~85℃范圍內通常≤±5ppm
•負載電容（C_L）：振蕩電路需匹配的電容值，誤差＞10% 將顯著增加停振風險
•等效串聯電阻（ESR）：晶體的交流阻抗，工業級晶振ESR＞80Ω 時負阻裕量不足
•老化率：長期使用后的頻率漂移，優質晶振年老化率可＜1ppm
2.3 晶體切型的決定性影響
石英晶體的切割角度直接決定頻率- 溫度特性，常見切型對比如下：
|
切型
|
切割角
|
振動模式
|
頻率范圍
|
溫度特性
|
適用場景
|
|
AT 切
|
~35°15′
|
厚度剪切
|
1～300 MHz
|
S 型曲線，拐點 + 25℃
|
通信、時鐘模塊
|
|
BT 切
|
~-49°
|
厚度剪切
|
1～200 MHz
|
反S 型，單調下降
|
低成本工業設備
|
|
SC 切
|
雙轉切型
|
厚度剪切
|
高頻應用
|
瞬態穩定性最優
|
航空航天
|
3、晶體晶振的主要失效模式和機理
晶體晶振失效可歸結為"自身缺陷" 與 "外部誘因" 的共同作用，主要失效模式及機理如下：
3.1 頻率失穩類失效
1）頻率漂移
•表現：輸出頻率偏離標稱值，超出系統容限（如5G NR 要求 ±50ppb）
•機理：
a.溫度擾動：AT 切晶體在 - 55℃低溫下頻偏可達 ±20ppm，源于晶格熱膨脹系數變化
b.老化效應：內部材料緩慢退化，第一年老化率占總壽命的60%
c.負載失配：實際C_L 與標稱值偏差導致 "拉拽效應"，如 12pF 晶體誤配 22pF 電容時相移超標 30°
d.工藝缺陷：晶片污染
2） 起振失敗 / 停振
•表現：無輸出信號或間歇性停振
•機理：
a.負阻準則崩塌：振蕩電路負阻- R 需滿足 - R＞5×(R?+ESR)
b.放大器增益不足：85℃高溫下晶體管跨導 g?下降 42%，使環路增益 A?＜1
c.機械損傷：跌落導致晶格裂紋，頻偏＞200ppm，可通過 X 射線檢測發現微裂紋

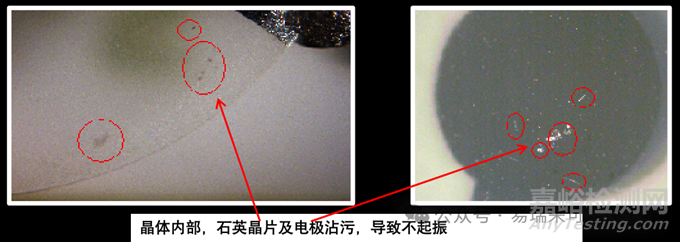

d.工藝缺陷：銀膠點膠工藝不良；晶振內部電路焊接不良；晶片污染

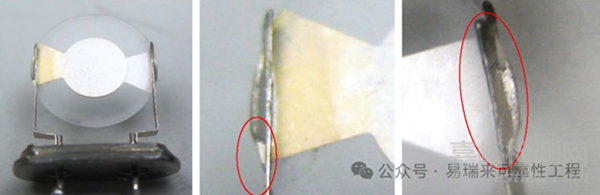

圖 4 左圖-晶體開蓋內部結構、中圖-左側電極點膠不均勻、右圖-右側電極點膠量少
3.2 物理損傷類失效
1） 封裝失效
•表現：密封性喪失，出現"雙漏" 現象
•機理：壓封工藝不良導致內部真空/ 氮?dú)猸h(huán)境破壞，酒精加壓檢測中漏氣，引發電極氧化
2） 晶片破損
•表現：完全停振，阻抗急劇上升
•機理：
a.激勵過載：功率過大導致晶片機械應力超過斷裂極限（典型值100MPa）
b.外部應力：焊錫溫度過高（＞260℃）或剪腳操作產生的熱應力 / 機械應力
c.外部應力：晶片加工過程被劃傷，PCBA 過程或使用過程機械應力
3.3 電路相關失效
1） 短路失效
•表現：晶振引腳與外殼導通，振蕩電路被旁路
•機理：焊錫滲過PCB 小孔導致引腳 - 外殼連接，或制造時基座錫點搭接到外殼
2）電磁干擾失效
•表現：頻率抖動，相位噪聲惡化
•機理：Wi-Fi、雷達等射頻信號通過輻射或耦合進入電路，干擾壓電振蕩的穩定性
4、晶體晶振的失效分析案例
4.1 汽車電子：32.768kHz 晶振引發的批量黑屏
•背景：2016年某車企車機系統批量出現黑屏故障，涉及車輛超 2000 臺
•失效現象：車機啟動后30 分鐘內隨機黑屏，重啟后短暫恢復
•分析過程：
a.示波器檢測：發現MCU 時鐘端無 32.768kHz 信號，確認晶振停振
b.阻抗測試：故障晶振ESR=95Ω，遠超標稱值（≤60Ω）
c.根源定位：PCB 布局不合理，晶振靠近功率器件，85℃高溫下 ESR 持續升高，觸發負阻不足
•解決方案：更換工業級低ESR 晶振（≤40Ω），優化布局增加散熱間距
4.2 工業 PLC：極端低溫下的通信中斷
•背景：某企業油田PLC 系統在 - 40℃環境下頻繁通信中斷
•失效現象：晶振輸出頻率偏移18ppm，導致 Modbus 協議同步失敗
•分析過程：
a.溫箱測試：復現- 40℃下頻偏超標現象
b.切型核查：原用BT 切晶振，低溫特性差
c.仿真驗證：AT 切晶振在相同條件下頻偏僅 3ppm
•解決方案：替換為AT 切寬溫晶振，增加溫度補償電路
4.3 消費電子：Wi-Fi 斷連故障
•背景：某終端設備Wi-Fi 頻繁斷連，投訴率超 5%
•失效現象：2.4GHz 射頻模塊時鐘失穩，晶振啟動時間＞2 秒
•分析過程：
a.啟動測試：高Q 值晶振（Q=120000）啟動時間過長，超出 MCU 復位時限
b.電路排查：未設計啟動加速電路，初始擾動ΔV 不足
•解決方案：增加預充電路，選用中Q 值晶振（Q=80000）
5、如何防范晶體晶振失效？
5.1 選型階段：精準匹配應用場景
1）按環境參數選型：
?極端環境（-55℃~125℃）：選用 SC 切或 AT 切溫補晶振（TCXO）
?振動場景（如汽車引擎艙）：選擇陶瓷基座加固型晶振
2）參數冗余設計：
?負載電容容差≤1%，選用 NP0/C0G 材質電容
?負阻設計預留2 倍裕量，確保 - R＞10×(R?+ESR)
3）供應商審核：車企優先選擇通過AEC-Q200（汽車級）、MIL-STD-883（軍工級）認證的廠商
5.2 設計階段：優化電路與布局
1）抗干擾設計：
?晶振周圍3mm 內避免功率器件與高頻走線
?采用金屬屏蔽罩，接地電阻＜0.1Ω
2）熱應力控制：
?焊錫溫度≤245℃，持續時間＜10 秒
?晶振與散熱片間距≥5mm
3）啟動保障：
?高Q 值晶振配置啟動加速電路，確保 T_start＜1 秒
?電源端并聯10μF+0.1μF 去耦電容，抑制電源噪聲
5.3 制造與測試階段：全流程質量管控
1）工藝管控：
?核心生產區潔凈度要求通常為 ISO5 級或更高
?壓封后100% 氦質譜檢漏，漏率≤1×10?? Pa?m³/s
?插件剪腳采用圓弧刀刃，避免產生機械應力
2）篩選測試：
?高溫老化（85℃/1000 小時）剔除早期失效品
?溫度循環測試（-40℃~85℃，100 循環）驗證穩定性
3）失效監控：
?建立SPC 系統，監控 ESR、頻偏等關鍵參數漂移
?定期開展FMEA 分析，更新防控措施
5.4 應用階段：運維與診斷
1）狀態監測：通過MCU 實時采集晶振頻率，偏差超 5ppm 觸發告警
2）故障診斷：使用示波器測量啟動時間與相位噪聲，阻抗分析儀檢測ESR 變化
3）壽命管理：對工業裝置按老化曲線制定更換周期進行預防性更換
結論：晶體晶振作為電子系統的"時間基準核心"，其失效往往引發系統性故障，甚至造成嚴重的經濟損失。從本文分析可見，晶振失效并非偶然，而是 "材料特性 - 設計參數 - 環境應力" 多重因素耦合的結果，其中頻率失穩與起振失敗是最主要的失效形式，占比超 70%。
防范晶振失效需要建立全生命周期管控體系：選型階段精準匹配場景需求，設計階段優化電路與布局，制造階段嚴控工藝質量，應用階段加強狀態監測。尤其要關注溫度、振動等極端環境的影響，通過切型優化、補償電路等技術手段提升可靠性。
隨著5G、自動駕駛等技術的發展，對晶振的頻率精度與穩定性提出了更高要求（如亞 ppb 級穩定度）。未來，基于 MEMS 技術的新型晶振與智能補償算法將成為可靠性提升的重要方向，而失效分析技術的持續深化，將為電子設備的高可靠性運行提供核心保障。
