摘要：本文主要探討了電子產品的硬件損傷故障中，與器件物料相關的六大隱患，及其排查其中隨機性小概率問題的統計性實驗方法。在可接受的樣本數量下，通過極簡測試獲取隨機分布數據，并利用統計學理論計算實際隱患分布概率，從而在無法模擬應用工況的情況下，在實驗室里得出隨機故障概率的方法。

關鍵詞：根因分析 統計型因果 統計實驗

在電子產品的故障中，硬件損傷故障一般都會作用到器件物料本身上。與其有關的失效根因匯總起來是由六個方面的隱患導致的，分別是：1）器件設計原理性薄弱點；2）器件批次一致性質量離散性；3）PCBA原理圖設計缺陷；4）PCBA Layout布局布線缺陷；5）PCBA批次一致性工藝隱患與離散性；6）用戶現場應力異常。

在這六類問題中，器件的批次一致性、PCBA生產批次一致性、用戶現場的隨機應力問題，這三種都帶有一定的概率性特征，屬于統計型因果關系故障，因此僅僅靠小樣本量臺數的機器或器件個數進行測試驗證，是不太可能發現其中小概率隱患的。

針對這類遇到這類問題，解決方法是利用統計分析技術，在可接受范圍的樣本數量下，經過一些極簡又必要的測試，得到隨機分布的數據，再利用統計學公式計算，得出隱患在批量生產、或長期運行（存在時間概率故障的情況）中的實際分布概率，便可在不常規復現故障的情況下分析得出器件的隨機故障比例。

1、函數型因果關系vs統計型因果關系

先用一個案例說明道理。采購某廠家的一個組件1000個，生產了1000臺機器，有一臺上該器件損壞了，壞到了無法做測試的程度，在剩余的999臺里任意抽取了幾臺做實驗，卻都不能復現故障，怎么分析處理？

實際原因是該組件因?yàn)樯a(chǎn)過程的工藝缺陷，有1/10000的失效概率，而在選用該物料時，這個概率是未知的，損壞的是處于失效概率比例內的一只，抽取其他測試的樣品都是良品，自然復現不出來。

這就引出了一個不容忽視的客觀現實問題，在自然界中，凡事必有因果，而因與果之間的對應關系有兩種，一種是函數型因果關系，一種是統計型因果關系如（表1-1）：

表1-1 函數型因果關系 vs 統計型因果關系 對照表

例如，某人吃米飯1碗，胃不撐；吃3碗，胃微撐；吃5碗，撐得難受。則碗數與胃撐有直接的對應關系，立竿見影。這種變量與結果之間的一一對應關系，恰如自變量與函數的對應關系，這種因果關系定義為函數型因果關系，特征是每個自變量對應一個確定的結果。

而另一個例子，張大本人今天到北京街頭遛彎2h期間，這期間北京的交通事故率R1；如果這2h他窩在家里的話，北京的交通事故率為R2；這兩個事故率對比，偌大的北京，一樣的城市運行狀態，會否因?yàn)槎嗔嘶蛏倭艘晃粡埓蠊浣?，R1和R2兩個事故率值能呈現出明顯差異？結論當然是不會的。同理，張二、張三...張千萬，其中的每個人今天上街與不上街，對整個城市的交通事故率幾乎都沒什么影響。意即每個人的行為這個因?qū)κ鹿事实墓紱]明顯影響。

但是，當每個與最終交通事故率沒有明顯對應影響關系的個體集合起來，從張大到張千萬共1000萬人，同時上街2h期間的城市交通事故率R3，與1000萬人同時窩在家里2h期間的城市交通事故率R4，R3與R4兩相對比，是不是一定會有明顯差異！這種情況下，單個個體與交通事故率之間的一一對應直接因果關系不再成立，它不是函數型因果關系，而多個與結果貌似毫無關系的個體組合在一起，同時起作用，對結果有一定會產生明顯的影響，這種因果關系定義為統計型因果關系，即必須大樣本量下才能形成的變量與結果之間因果關系。關于統計型因果關系的思想總結如下：

1）每一個對結果沒有明顯影響的要素，把足夠樣本量集中到一起起作用，就又會對結果產生必然的影響。

2）用函數型的有限樣本量，期望驗證或推理得出統計型的結果，在邏輯上是不行的。

統計型因果關系應用實例：

某生產線上，每天有1%的電路板疑似被尖峰電源損傷。用萬用表隨機抽樣測試了5個工位的電源，每個工位測了3個數據，均未測到異常尖峰電壓。什么原因？如何開展下一步工作？

分析：

一天工作時間8h（28800s），全天候生產，如果這個應力是時間概率事件偶發的，即有約1%的時間概率有尖峰損傷，每天發生異常尖峰應力的總時間約288s。

而測試時，僅僅做了5工位*3次/工位的測試，預估5個工位*3個數據*10s每次，總測試時間不過持續約150s，試問，這150s撞上288s異常尖峰的概率：

這樣一個小概率的事件，僅僅做了一次這樣的試驗，測不出來就很正常了。

總結：

150s的有限測試時間（函數型自變量），妄圖驗證1%的統計型結果，是原理性錯誤。

建議方法，在5個工位架上示波器，持續監測幾天，在正常生產過程中，由生產師傅實施觀察看有無瞬態尖峰出現，并記錄多天多臺的總次數。這樣多臺長時間的測試過程，才構成了統計性實驗。

另外，在持續監測中，其實只要能發現一次偶發，便可側面說明了這是一個典型的統計型因果關系的問題。

2、統計型因果方法在小概率器件失效分析中的應用

文章開始提到的元器件的六種隱患里，有三種是與統計性規律相關的，分別是器件批次一致性質量離散性、PCBA批次一致性工藝隱患與離散性、用戶現場隨機異常應力。要想排除出器件損傷是否這種統計型因果的可能性，就需要做統計性實驗和數據計算分進行驗證。這里以MLCC電容的損傷概率評估為例對該方法進行展開講解說明。

示例：50V的MLCC電容，因?yàn)樯a(chǎn)過程的絕緣介質加工精度原因，在耐壓能力方面具有一定離散性，在用戶現場使用時，因?yàn)楝F(xiàn)場應力波動（感性負載突然斷開、接觸不良導致的時斷時續的尖峰、電網波動等），會產生隨機Vp尖峰電壓，這個Vp > Vmax（MLCC的最大耐壓值）后，就有MLCC擊穿的風險，現設計統計實驗方案，并分析Vp測試數據，計算出該MLCC的擊穿損傷概率P。

Step1：MLCC加工過程屬于完全隨機事件，且無主導因素，批量生產的MLCC器件耐壓符合近似正態分布特征，因此，用正態分布進行分析。

Step2：確定樣本量，抽樣檢測樣本量不少于30個。這個樣本量的選擇理論依據源于“中心極限定理”，該定理是統計學中的一個重要基礎。中心極限定理指出，對于任何分布的總體，當樣本容量足夠大時，樣本均值的分布趨近于正態分布，即使總體分布不是正態的。這個“足夠大”的一般經驗值是n ≥ 30。

Step3：抽樣。在同一批次的供貨中，隨機抽樣≧30只。

Step4：做極限擊穿電壓試驗，對每只電容逐步微調遞進加壓，最終達到每只MLCC上的漏電流跳變短路，并記錄下此時的Vi電壓值。

Step5：統計計算。

Step6：然后制造該電容在實際產品中應用的各種工況，多次模擬現場應力，反復測試并記錄，得到最大值Smax，此為現場可能發生的最大應力。

Step7：依據Step5和Step6，畫出正態分布圖，以及Smax最大應力在圖中的位置，（如圖）。

Step8：計算（如上圖中Smax計算式），求出k值（假設示例設為k=2.94）。

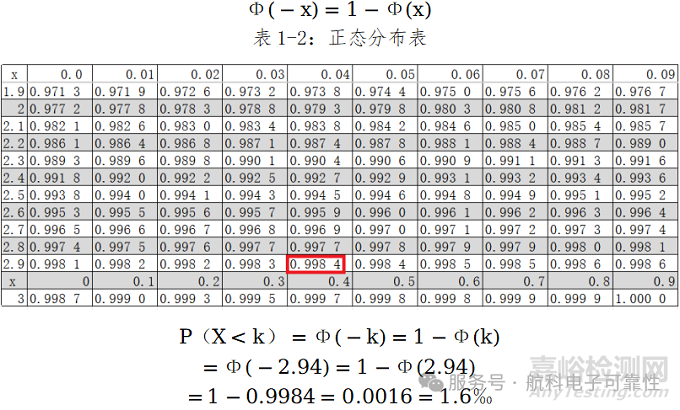

Step9：查正態分布表（也可將K值代入正態分布隨機概率密度函數計算求解）。

即：該款MLCC電容，1.6/1000的概率比例在有現場被最大尖峰電壓Smax擊穿的風險。

這僅僅是MLCC被擊穿的概率，實際被擊穿的個數比例應該會小于這個值，原因是應力的產生也是有概率的，因此真正現場實際呈現的損傷概率應為Ps = P * Pv，其中P為器件耐壓能力<Smax的概率，Pv是應力發生的概率。實際情況是Pv也是個小的概率（0<P<1），因此工程應用中如果Ps<<P，則可判定為器件失效是器件制造的一致性問題。而如果Ps接近于P甚至超過P，則說明器件失效不僅僅是器件生產制造的批次一致性問題，還有設計余量不足、單板或整機制造隱患問題、或現場應力異常問題。

結論：

1）器件損傷有六個方面的可能；

2）要想把問題分析清楚，必須六個方面都排查到，每一方面都可遺漏；

3）統計型因果關系類失效故障，必須且只能用統計型實驗方法完成；

4）器件在工程實際發生的故障概率應遠小于對器件的統計實驗方法計算得出的故障概率。

【參考文獻】

[1] 陳希孺，概率論與數理統計[M].科學出版社:北京,2000:p140.

[2] 王維等，常見分布中心極限定理適用樣本量研究[J]，高師理科學刊，2021，vol.41；No.7，p20-25.
