01、無屏蔽對絞線（UTP）中的差模干擾
對于純差模信號而言，它在一對導線上電流以相反方向傳送，如果這一對導線纏繞是均勻的，這些相反的電流會產生大小相等、反向極化的磁場，互相抵消。

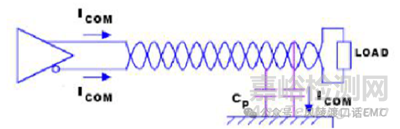

02、無屏蔽對絞線（UTP）中的共模干擾

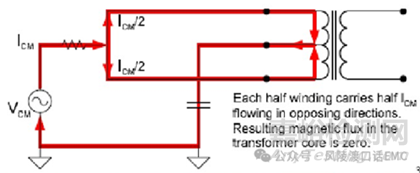

共模電流在兩根導線上是以相同方向流動，并經過寄生電容CP到地返回，產生大小相等極化方向相對的磁場，互相疊加。共模電流在導線上產生電磁場，形成天線發射。

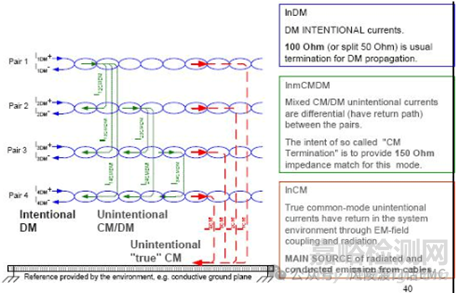

UTP網線傳輸模型，主要分三部分：

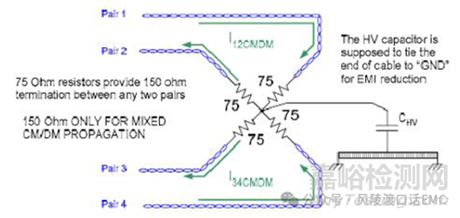

信號對兩線間的差模干擾：相反電流互相抵消，低EMI問題。差分信號對之間的差模/共?；旌闲盘?hào)：與真正的共模信號不同，它的傳輸也在兩對差分線纜內部，所以也不是影響EMI的主要因素。差分信號與環境間的共模干擾，主要的EMI源：傳輸發生在線纜和周圍環境間，最容易引起EMI問題，所以網絡變壓器的主要作用就是抑制這部分噪聲傳輸。
04、網絡變壓器干擾耦路徑分析

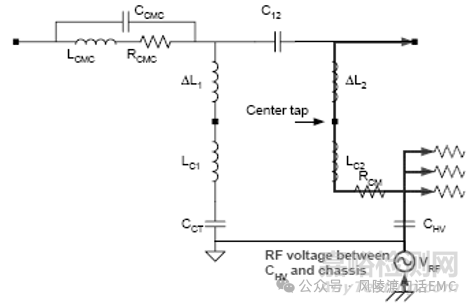

理想中心抽頭的變壓器，所有共模電流通過抽頭返回源。而實際變壓器都是非理想的，實際網絡變壓器模型如下圖所示：
共模干擾產生原因分析：
共模干擾產生的原因如下：中心抽頭的不平衡、串?dāng)_、非理想?yún)⒖济?、初次?jí)線圈間電容。
05、網絡信號中的共模噪聲
是EMI噪聲產生的直接原因，共模干擾產生的原因主要有：不平衡（阻抗、幅值、相位、）、串?dāng)_、非理想?yún)⒖计矫妫ǖ仉娢徊?、參考不完整）?/span>

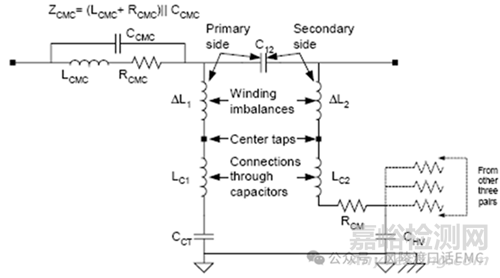

共模噪聲耦合路徑中的影響因素分析
根據共模噪聲干擾耦合路徑簡圖可知，選擇合適濾波頻段的共模電感，對共模噪聲的衰減至關重要；其次是降低網絡變壓器原副邊的寄生電容，降低網絡變壓器的寄生電感。最后降低PCB布線寄生電感，以及耦合電容參數的設計。

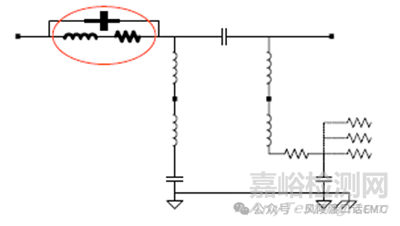

共模電感的影響
共模電感的阻抗，通過對共模電流提供高阻抗抑制EMI，設計目的是獲得最大的LCMC和RCMC。共模電感的分布電容，減弱共模電感的高頻性能?？梢酝ㄟ^(guò)減小線圈間的重合減小容值，特別是整個線圈兩端之間的距離。靠近傳導的結構也會明顯影響這個電容的容值。

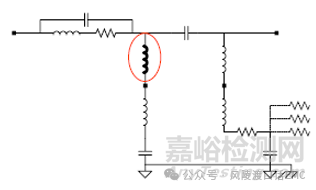

網絡變壓器中心抽頭的影響
不平衡的中心抽頭（PHY側）：用△L1來描述線圈兩邊的不平衡。對于理想變壓器，中心抽頭在線圈的中間， △L1 =0。中心抽頭不平衡產生的兩個影響：一是△L1隨著頻率增加阻抗增加，限制了通過中心抽頭減小共模電流的作用；二是對于差分信號產生不平衡的影響，引起差模-共模以及共模-差模轉換，這會增加輻射發射和敏感度。
中心抽頭連接電感L1增加中心抽頭連接阻抗，主要決定于PCB布線情況。不會在中心抽頭處產生信號間轉換，但明顯降低100MHz以上的共模抑制性能?？梢酝ㄟ^(guò)調整中心抽頭電容參數來改善EMI性能：假設PCB布線寄生電感+中心抽頭電感是10nH，如果容值用0.1uF，與10nH串聯電感在5MHz發生諧振。在諧振頻率以上，中心抽頭連接的阻抗主要體現為感性。使用不同的中心抽頭電容可以獲得不同的諧振頻率，但最好保證感值L最小。

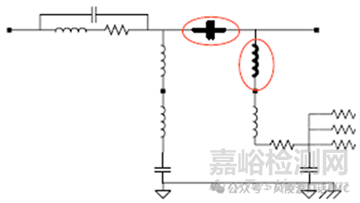

網絡變壓器原副邊寄生電容的影響
初次級線圈間電容，為了消弱變壓器的共模傳輸性能，應該盡可能減小此電容容值。但不幸的是，在EMC所關心的頻率范圍內，很難保證此容值足夠小而提供有效地共模抑制。

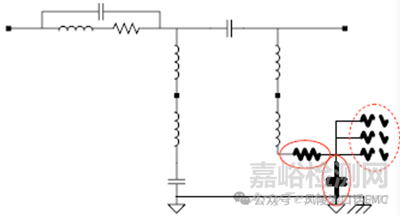

Bob Smith電路的影響
差模/共模端接電阻：75ohm的端接電阻是混合差模/共模信號的端接，也增加了線纜側中心抽頭連接處的阻抗。高壓電容：四個端接電阻共用一個高壓電容，高耐壓的需求限制了固定封裝下容值的可選范圍，典型應用的電容是1nF/2000V的陶瓷電容。
高壓電容連接到噪聲源點會增加線纜的共模電流，惡化輻射發射。參考平面如果不是理想的0V，高頻共模電流會繞過共模電感流到外部線纜上，引起嚴重的輻射發射問題。
